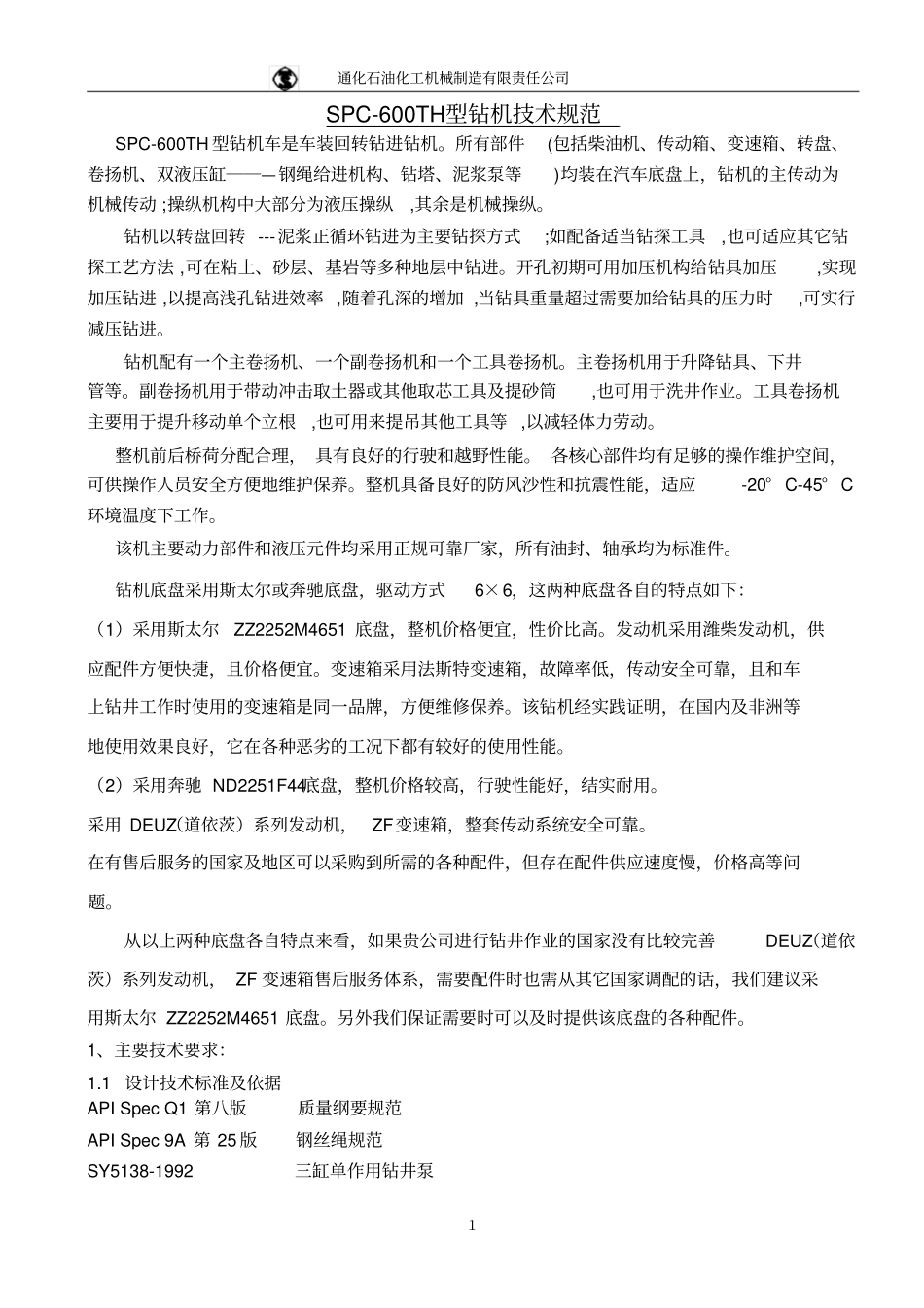

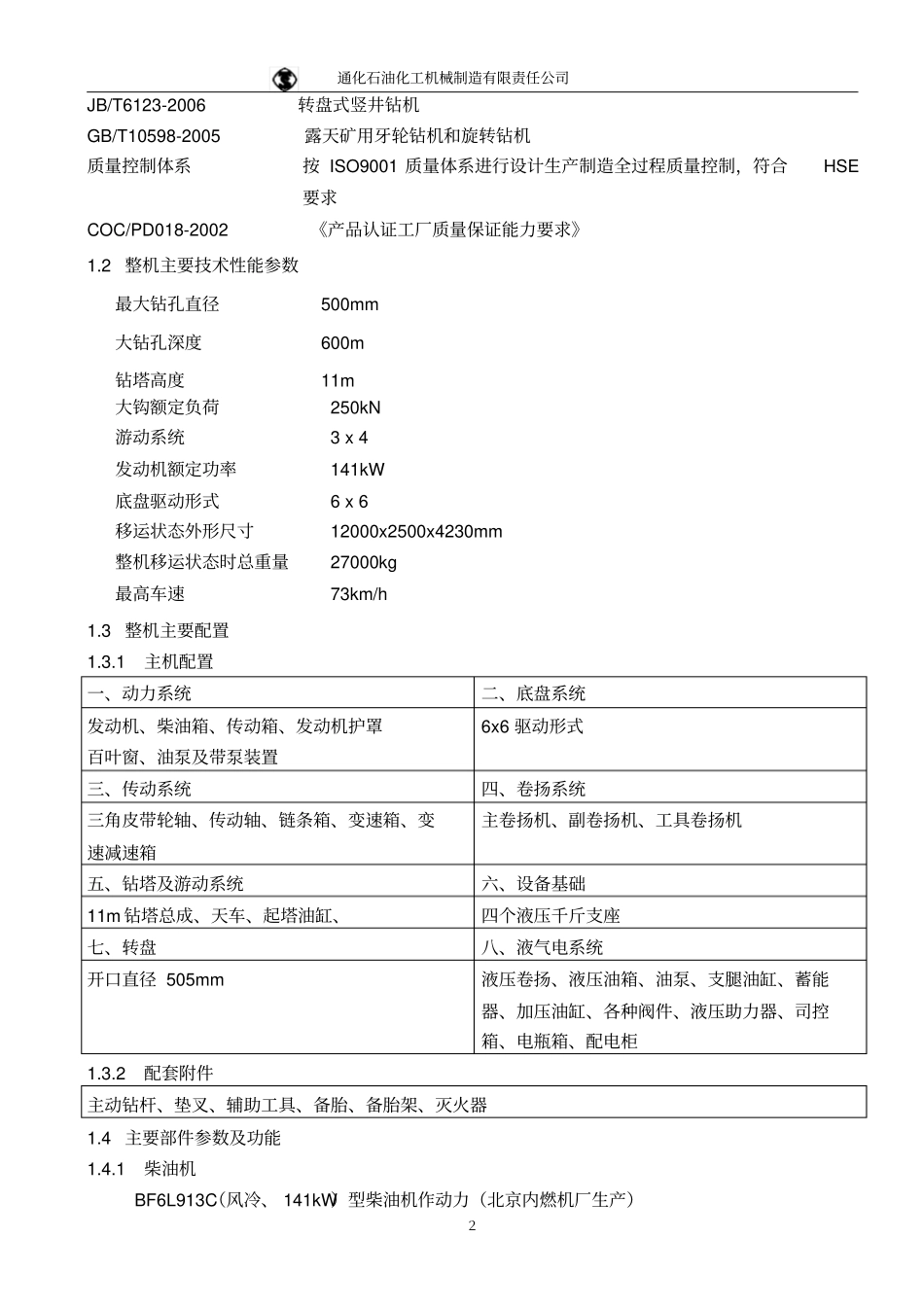

通化石油化工机械制造有限责任公司1SPC-600TH型钻机技术规范SPC-600TH型钻机车是车装回转钻进钻机。所有部件(包括柴油机、传动箱、变速箱、转盘、卷扬机、双液压缸──—钢绳给进机构、钻塔、泥浆泵等)均装在汽车底盘上,钻机的主传动为机械传动;操纵机构中大部分为液压操纵,其余是机械操纵。钻机以转盘回转---泥浆正循环钻进为主要钻探方式;如配备适当钻探工具,也可适应其它钻探工艺方法,可在粘土、砂层、基岩等多种地层中钻进。开孔初期可用加压机构给钻具加压,实现加压钻进,以提高浅孔钻进效率,随着孔深的增加,当钻具重量超过需要加给钻具的压力时,可实行减压钻进。钻机配有一个主卷扬机、一个副卷扬机和一个工具卷扬机。主卷扬机用于升降钻具、下井管等。副卷扬机用于带动冲击取土器或其他取芯工具及提砂筒,也可用于洗井作业。工具卷扬机主要用于提升移动单个立根,也可用来提吊其他工具等,以减轻体力劳动。整机前后桥荷分配合理,具有良好的行驶和越野性能。各核心部件均有足够的操作维护空间,可供操作人员安全方便地维护保养。整机具备良好的防风沙性和抗震性能,适应-20°C-45°C环境温度下工作。该机主要动力部件和液压元件均采用正规可靠厂家,所有油封、轴承均为标准件。钻机底盘采用斯太尔或奔驰底盘,驱动方式6×6,这两种底盘各自的特点如下:(1)采用斯太尔ZZ2252M4651底盘,整机价格便宜,性价比高。发动机采用潍柴发动机,供应配件方便快捷,且价格便宜。变速箱采用法斯特变速箱,故障率低,传动安全可靠,且和车上钻井工作时使用的变速箱是同一品牌,方便维修保养。该钻机经实践证明,在国内及非洲等地使用效果良好,它在各种恶劣的工况下都有较好的使用性能。(2)采用奔驰ND2251F44底盘,整机价格较高,行驶性能好,结实耐用。采用DEUZ(道依茨)系列发动机,ZF变速箱,整套传动系统安全可靠。在有售后服务的国家及地区可以采购到所需的各种配件,但存在配件供应速度慢,价格高等问题。从以上两种底盘各自特点来看,如果贵公司进行钻井作业的国家没有比较完善DEUZ(道依茨)系列发动机,ZF变速箱售后服务体系,需要配件时也需从其它国家调配的话,我们建议采用斯太尔ZZ2252M4651底盘。另外我们保证需要时可以及时提供该底盘的各种配件。1、主要技术要求:1.1设计技术标准及依据APISpecQ1第八版质量纲要规范APISpec9A第25版钢丝绳规范SY5138-1992三缸单作用钻井泵通化石油化工机械制造有限责任公司2JB/T6123-2006转盘式竖井钻机GB/T10598-2005露天矿用牙轮钻机和旋转钻机质量控制体系按ISO9001质量体系进行设计生产制造全过程质量控制,符合HSE要求COC/PD018-2002《产品认证工厂质量保证能力要求》1.2整机主要技术性能参数最大钻孔直径500mm大钻孔深度600m钻塔高度11m大钩额定负荷250kN游动系统3x4发动机额定功率141kW底盘驱动形式6x6移运状态外形尺寸12000x2500x4230mm整机移运状态时总重量27000kg最高车速73km/h1.3整机主要配置1.3.1主机配置一、动力系统二、底盘系统发动机、柴油箱、传动箱、发动机护罩百叶窗、油泵及带泵装置6x6驱动形式三、传动系统四、卷扬系统三角皮带轮轴、传动轴、链条箱、变速箱、变速减速箱主卷扬机、副卷扬机、工具卷扬机五、钻塔及游动系统六、设备基础11m钻塔总成、天车、起塔油缸、四个液压千斤支座七、转盘八、液气电系统开口直径505mm液压卷扬、液压油箱、油泵、支腿油缸、蓄能器、加压油缸、各种阀件、液压助力器、司控箱、电瓶箱、配电柜1.3.2配套附件主动钻杆、垫叉、辅助工具、备胎、备胎架、灭火器1.4主要部件参数及功能1.4.1柴油机BF6L913C(风冷、141kW)型柴油机作动力(北京内燃机厂生产)通化石油化工机械制造有限责任公司3功率:141kW/2500r/min1.4.2底盘1.4.2.1斯太尔ZZ2252M4651底盘主要性能参数型号:ZZ2252M4651驱动形式:6x6轴距:4600+1350接近角:18°离去角:19°最高车速:75km/h1.4.2.2北方奔驰ND2251F44底盘主要性能参数型号:ND2251F44驱动形式:6x6轴距:4450+1450接近角:26°离去角:27°最高车速:80km/h1.4.3传动箱BF6L913C柴油机通过传动箱将动力输出。输出转速1107r/min1.4.4泥浆泵传动主动...
