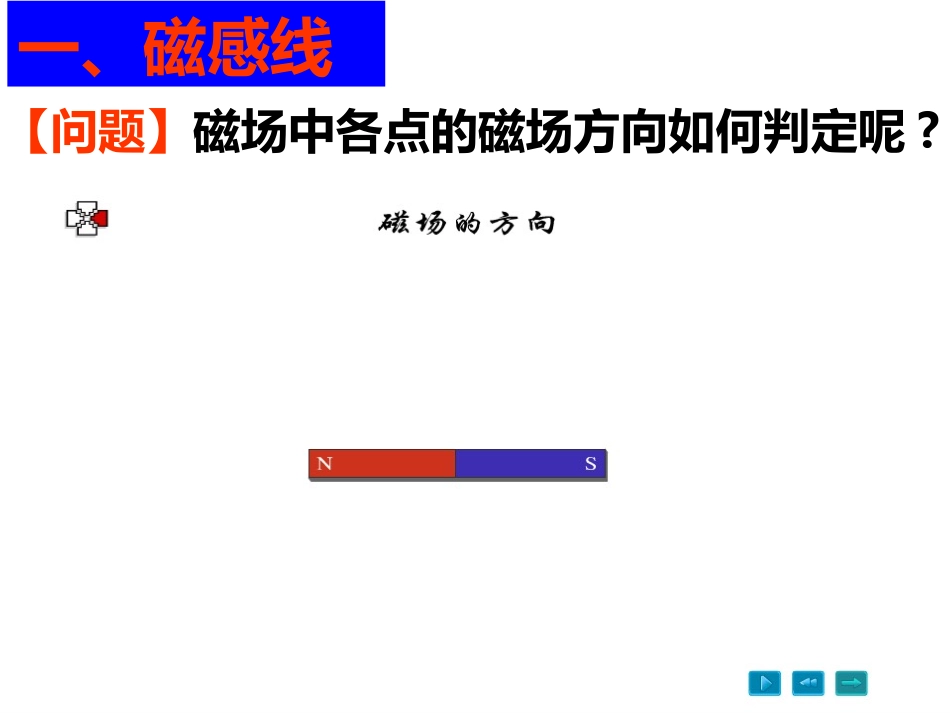

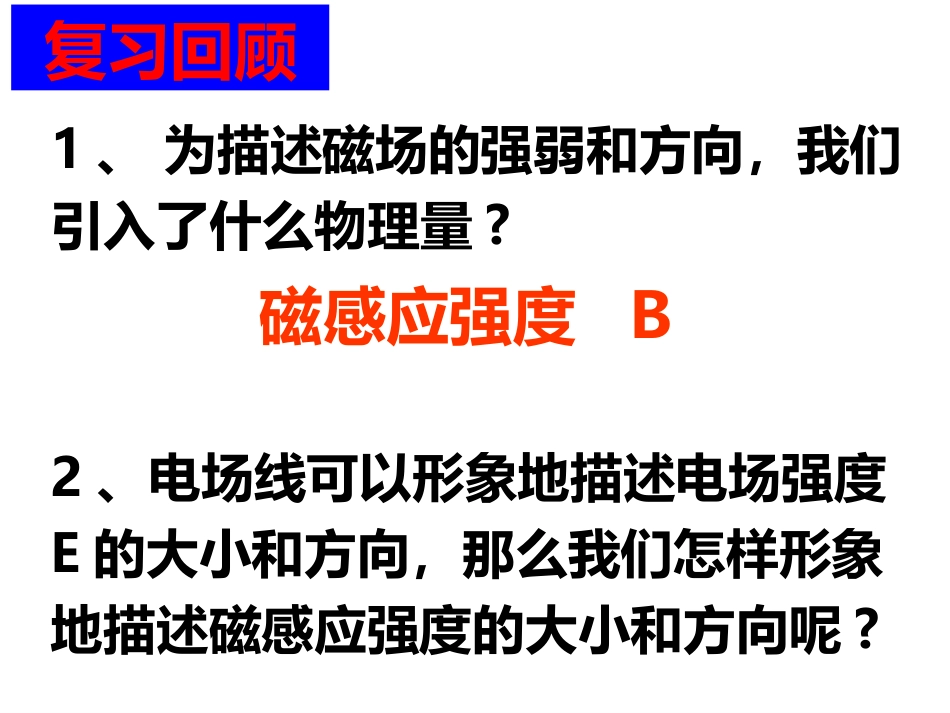

第三章磁场复习回顾1、为描述磁场的强弱和方向，我们引入了什么物理量?磁感应强度B2、电场线可以形象地描述电场强度E的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢?一、磁感线【问题】磁场中各点的磁场方向如何判定呢?将一个小磁针放在磁场中某一点，小磁针静止时，北极N所指的方向，就是该点的磁场方向.一、磁感线【问题】磁场中各点的磁场方向如何判定呢?如何形象地描述磁场中各点的磁场方向?ABC一、磁感线1、定义:磁感线是在磁场中画出一些有方向的曲线,使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致.外部从N到S，内部从S到N形成闭合曲线二、几种常见的磁场1、条形磁铁2、蹄形磁铁的磁场的磁感线直线电流，环形电流，通电螺线管的磁场磁感线分布有什么特点?它们遵循什么定则呢?安培定则(右手螺旋定则)正视图Ｉ3、直线电流的磁场的磁感线安培定则(1):右手握住导线,让伸直的拇指所指的方向与电流方向一致,弯曲的四指所指的方向就是磁感线环绕的方向.(右手螺旋定则)俯视图磁感线为以导线上的各点为圆心的同心圆,且在跟导线垂直的平面上3、直线电流的磁场的磁感线例1、如图所示,一束带电粒子沿水平方向飞过小磁针的上方,并与磁针指向平行,能使小磁针的N极转向读者,那么这束带电粒子可能是()A、向右飞行的正离子束B、向左飞行的正离子束C、向右飞行的负离子束D、向左飞行的负离子束BCBC4、环形电流的磁场的磁感线安培定则(2):让右手弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是环形导线轴线上磁感线的方向.例2、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后,三只小磁针N极的偏转方向是()A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里D5、通电螺线管的磁场的磁感线通电螺线管的磁场就是环形电流磁场的叠加.所以环形电流的安培定则也可以用来判定通电螺线管的磁场,这时,拇指所指的方向是螺线管内部的磁场的方向.等效例3、如图所示，当开关闭合时:(1)判断通电螺线管的磁极；(2)指出每个小磁针的N、S极.NS甲乙丙丁SNNNN6、磁感线的特点：6、磁感线的特点：1)磁感线是假想的，不是真实的。2)磁感线的疏密表示磁场的强弱。3)磁感线上每一点的切线方向即为该点的磁场的方向。4)磁感线是闭合曲线。5)磁感线不能相交或相切。1)磁感线是假想的，不是真实的。2)磁感线的疏密表示磁场的强弱。3)磁感线上每一点的切线方向即为该点的磁场的方向。4)磁感线是闭合曲线。5)磁感线不能相交或相切。与电场线的区别:磁感线是闭合曲线电场线不是闭合曲线练1、如图所示，在三维直角坐标系中，若一束电子沿y轴正向运动，则由此产生的在z轴上A点和x轴上B点的磁场方向是()A、A点磁场沿x轴正方向，B点磁场沿z轴负方向B、A点磁场沿x轴负方向，B点磁场沿z轴正方向C、A点磁场沿z轴正方向，B点磁场沿x轴负方向D、A点磁场沿x轴正方向，B点磁场沿z轴正方向AA练练22、如图，当电流通过线圈时，磁、如图，当电流通过线圈时，磁针针AA的的NN极指向哪里极指向哪里??磁针磁针BB的的NN极指向哪里极指向哪里??IAB磁针磁针AA的的NN极指向外极指向外磁针磁针BB的的NN极指向里极指向里练练33、如图所示,a、b、c三枚小磁针分别在通电螺线管的正上方、管内和右侧,当这些小磁针静止时,小磁针N极的指向是()A．a、b、c均向左B．a、b、c均向右C．a向左,b向右,c向右D．a向右,b向左,c向右C
