高分子物理习题册 (2)VIP免费

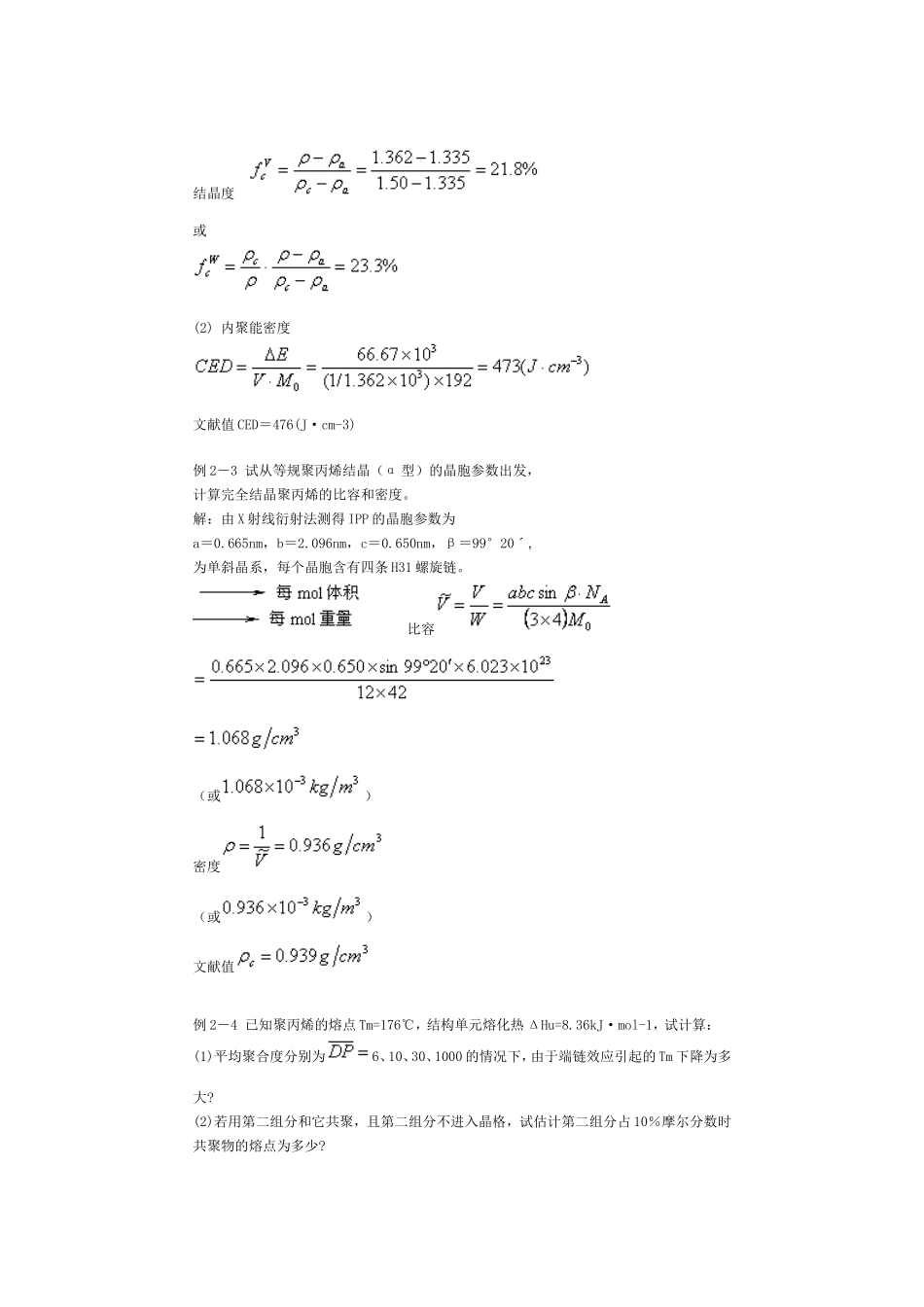

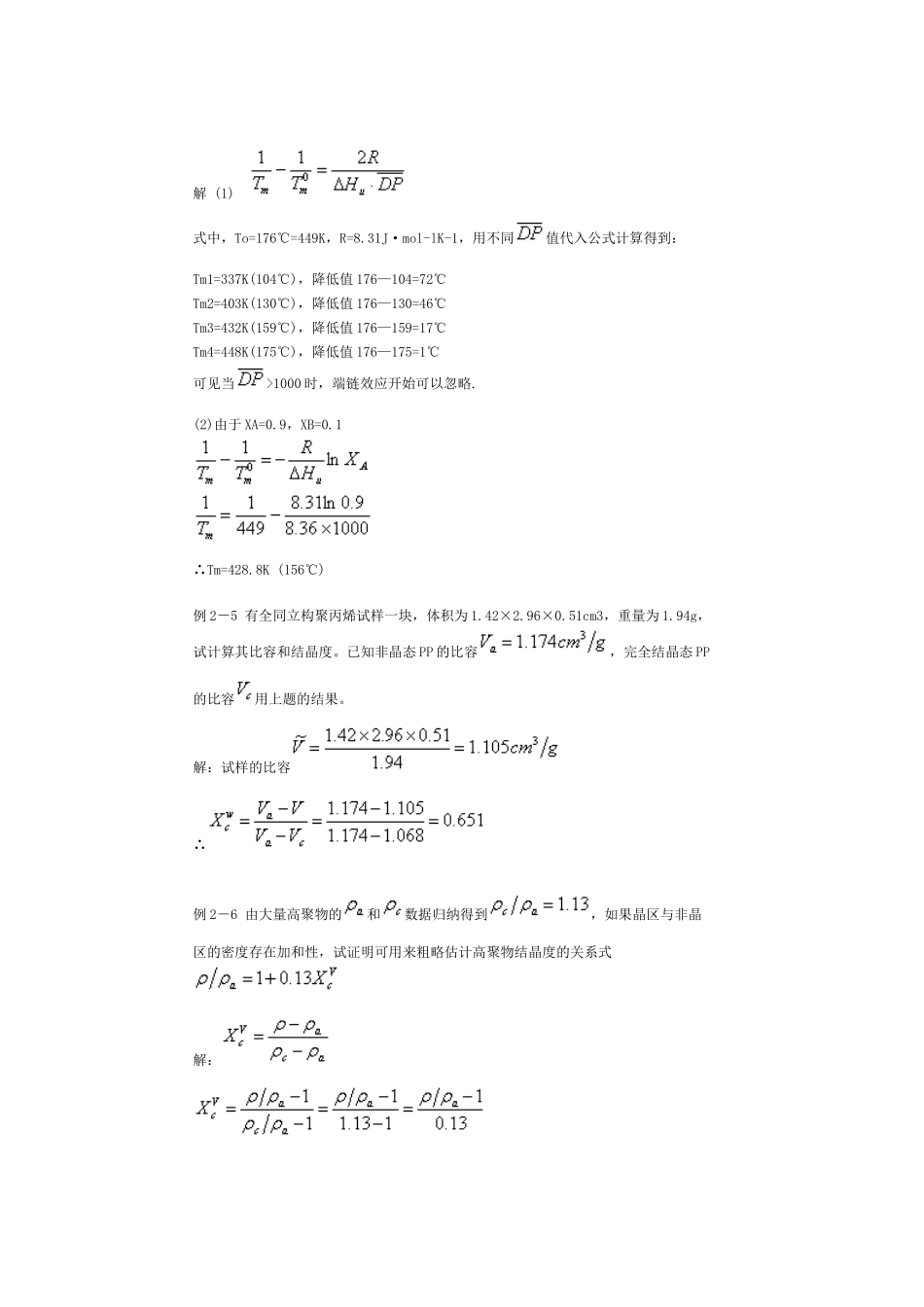

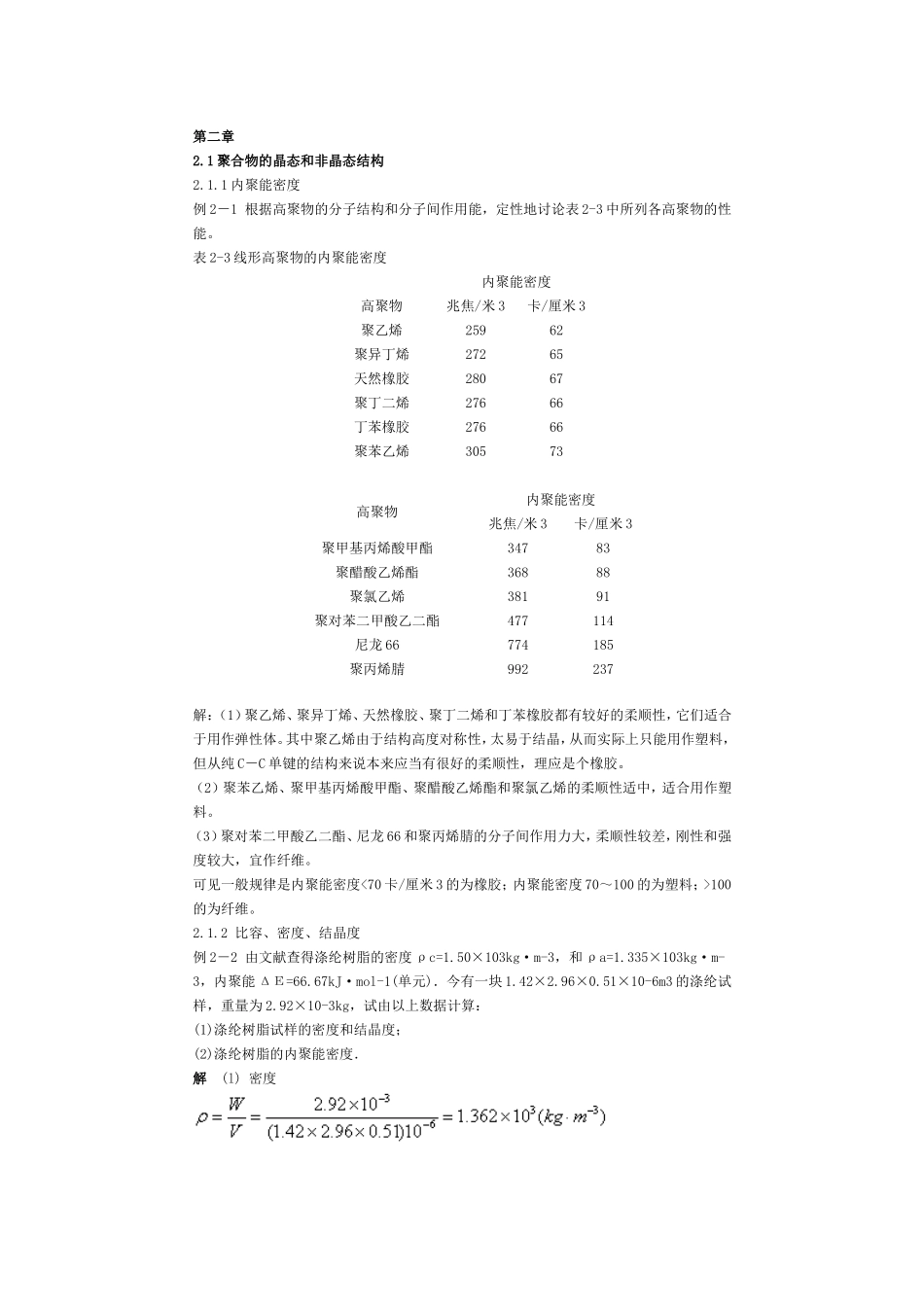

第二章2.1聚合物的晶态和非晶态结构2.1.1内聚能密度例2－1根据高聚物的分子结构和分子间作用能，定性地讨论表2-3中所列各高聚物的性能。表2-3线形高聚物的内聚能密度高聚物内聚能密度兆焦/米3卡/厘米3聚乙烯25962聚异丁烯27265天然橡胶28067聚丁二烯27666丁苯橡胶27666聚苯乙烯30573高聚物内聚能密度兆焦/米3卡/厘米3聚甲基丙烯酸甲酯34783聚醋酸乙烯酯36888聚氯乙烯38191聚对苯二甲酸乙二酯477114尼龙66774185聚丙烯腈992237解：（1）聚乙烯、聚异丁烯、天然橡胶、聚丁二烯和丁苯橡胶都有较好的柔顺性，它们适合于用作弹性体。其中聚乙烯由于结构高度对称性，太易于结晶，从而实际上只能用作塑料，但从纯C－C单键的结构来说本来应当有很好的柔顺性，理应是个橡胶。（2）聚苯乙烯、聚甲基丙烯酸甲酯、聚醋酸乙烯酯和聚氯乙烯的柔顺性适中，适合用作塑料。（3）聚对苯二甲酸乙二酯、尼龙66和聚丙烯腈的分子间作用力大，柔顺性较差，刚性和强度较大，宜作纤维。可见一般规律是内聚能密度<70卡/厘米3的为橡胶；内聚能密度70～100的为塑料；>100的为纤维。2.1.2比容、密度、结晶度例2－2由文献查得涤纶树脂的密度ρc=1.50×103kg·m-3，和ρa=1.335×103kg·m-3，内聚能ΔΕ=66.67kJ·mol-1(单元)．今有一块1.42×2.96×0.51×10-6m3的涤纶试样，重量为2.92×10-3kg，试由以上数据计算：(1)涤纶树脂试样的密度和结晶度；(2)涤纶树脂的内聚能密度．解(l)密度结晶度或(2)内聚能密度文献值CED＝476(J·cm-3)例2－3试从等规聚丙烯结晶（α型）的晶胞参数出发，计算完全结晶聚丙烯的比容和密度。解：由X射线衍射法测得IPP的晶胞参数为a＝0.665nm，b＝2.096nm，c＝0.650nm，β＝99°20ˊ,为单斜晶系，每个晶胞含有四条H31螺旋链。比容（或）密度（或）文献值例2－4已知聚丙烯的熔点Tm=176℃，结构单元熔化热ΔHu=8.36kJ·mol-1，试计算：(1)平均聚合度分别为6、10、30、1000的情况下，由于端链效应引起的Tm下降为多大?(2)若用第二组分和它共聚，且第二组分不进入晶格，试估计第二组分占10％摩尔分数时共聚物的熔点为多少?解(1)式中，To=176℃=449K，R=8.31J·mol-lK-1，用不同值代入公式计算得到：Tm1=337K(104℃)，降低值176—104=72℃Tm2=403K(130℃)，降低值176—130=46℃Tm3=432K(159℃)，降低值176—159=17℃Tm4=448K(175℃)，降低值176—175=1℃可见当>1000时，端链效应开始可以忽略.(2)由于XA=0.9，XB=0.1∴Tm=428.8K(156℃)例2－5有全同立构聚丙烯试样一块，体积为1.42×2.96×0.51cm3，重量为1.94g，试计算其比容和结晶度。已知非晶态PP的比容，完全结晶态PP的比容用上题的结果。解：试样的比容∴例2－6由大量高聚物的和数据归纳得到，如果晶区与非晶区的密度存在加和性，试证明可用来粗略估计高聚物结晶度的关系式解：∴例2－7试推导用密度法求结晶度的公式式中ρ为样品密度，ρc为结晶部分密度，ρa为非晶部分密度解：∴例2-8说明xv=，式中xv为结晶度（按体积分数计算），、、分别为样品、结晶和非晶的密度。解：Mc=Ms-Ma，式中Ms、Mc、Ma分别为样品、结晶和非晶的重量。从而Vc＝Vs－Va，式中Vs、Vc、Va分别为样品、结晶和非晶的体积。上式两边同减去Vc，Vc－Vc＝Vs－Va－Vc＝Vs－（Va＋Vc）＝Vs－VsVc（－）＝Vs（－）因为xv＝Vc/Vs所以得证。例2-9．证明xm=xv，式中xm、xv分别为质量结晶度和体积结晶度。解：根据定义xv＝Vc/（Va＋Vc），xm＝Mc/（Ma+Mc）所以有＝·＝于是xm＝xv例2-10．证明xm＝A(1-/)，其中A取决于聚合物的种类，但与结晶度无关。如果某种聚合物的两个样品的密度为1346和1392Kgm-3，通过X光衍射测得xm为10％和50％，计算和，以及密度为1357Kgm-3的第三个样品的质量结晶度。解：xm＝（）＝·（）＝A(1－)式中A=与样品的结晶度无关。上式两边乘以，xm＝A(-)代入两个样品的密度和结晶度值，＝得到＝1335Kgm-3。将第二个样品的数据代入xm＝A(-)得1/A=0.5×1392/（1392－1335）＝12.21而1/A=1-/，于是＝==1454Kgm-3对于第三个样品，xm＝A(1-)＝12.21（1－1335/1357）=0.198（或19.8％）例2－11回答密度梯度管法测定聚合物结晶度实验中的以下几个问题：（1）如何选择...
