6kV电缆资料VIP免费

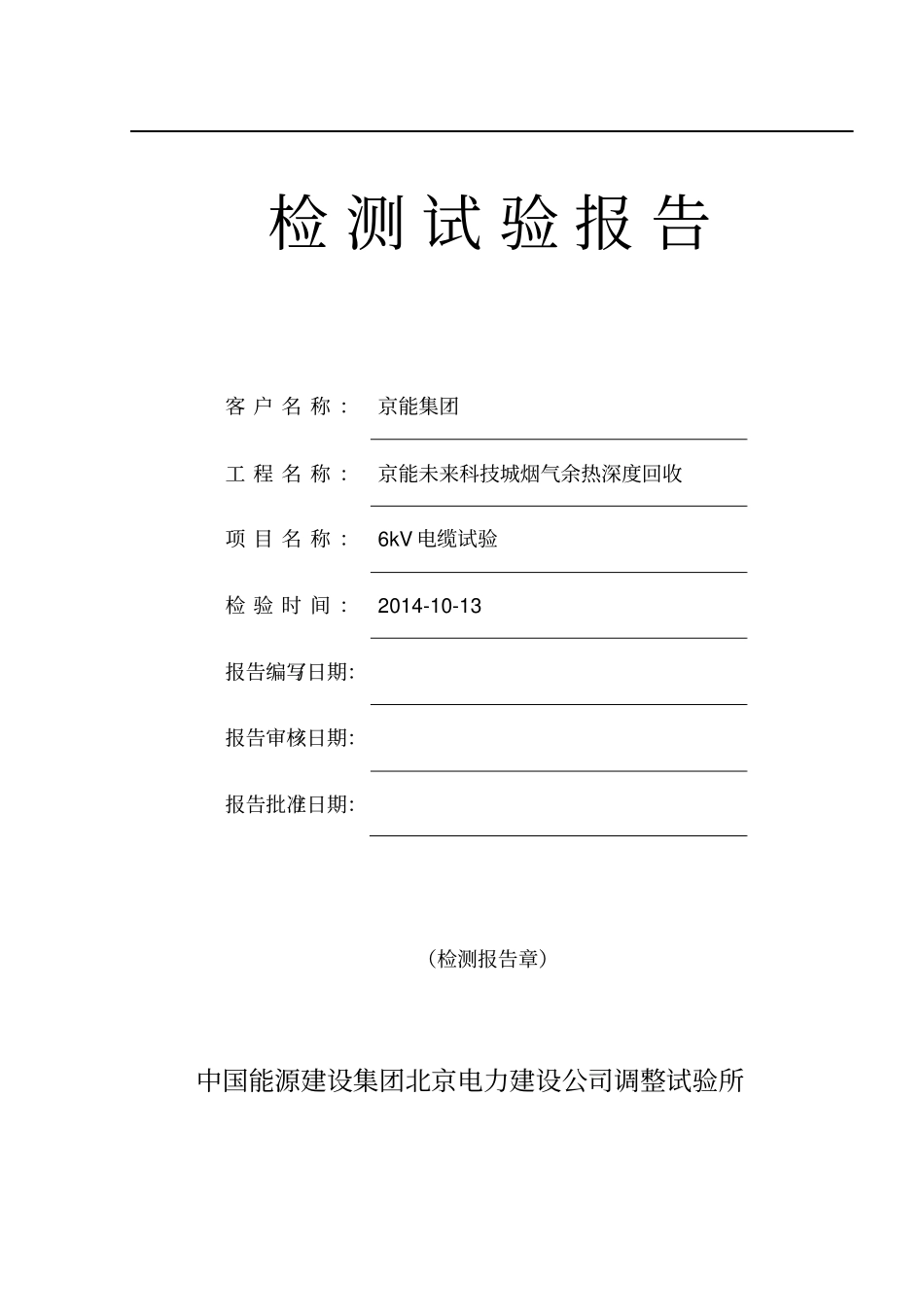

6kV电缆资料_第1页
1/10

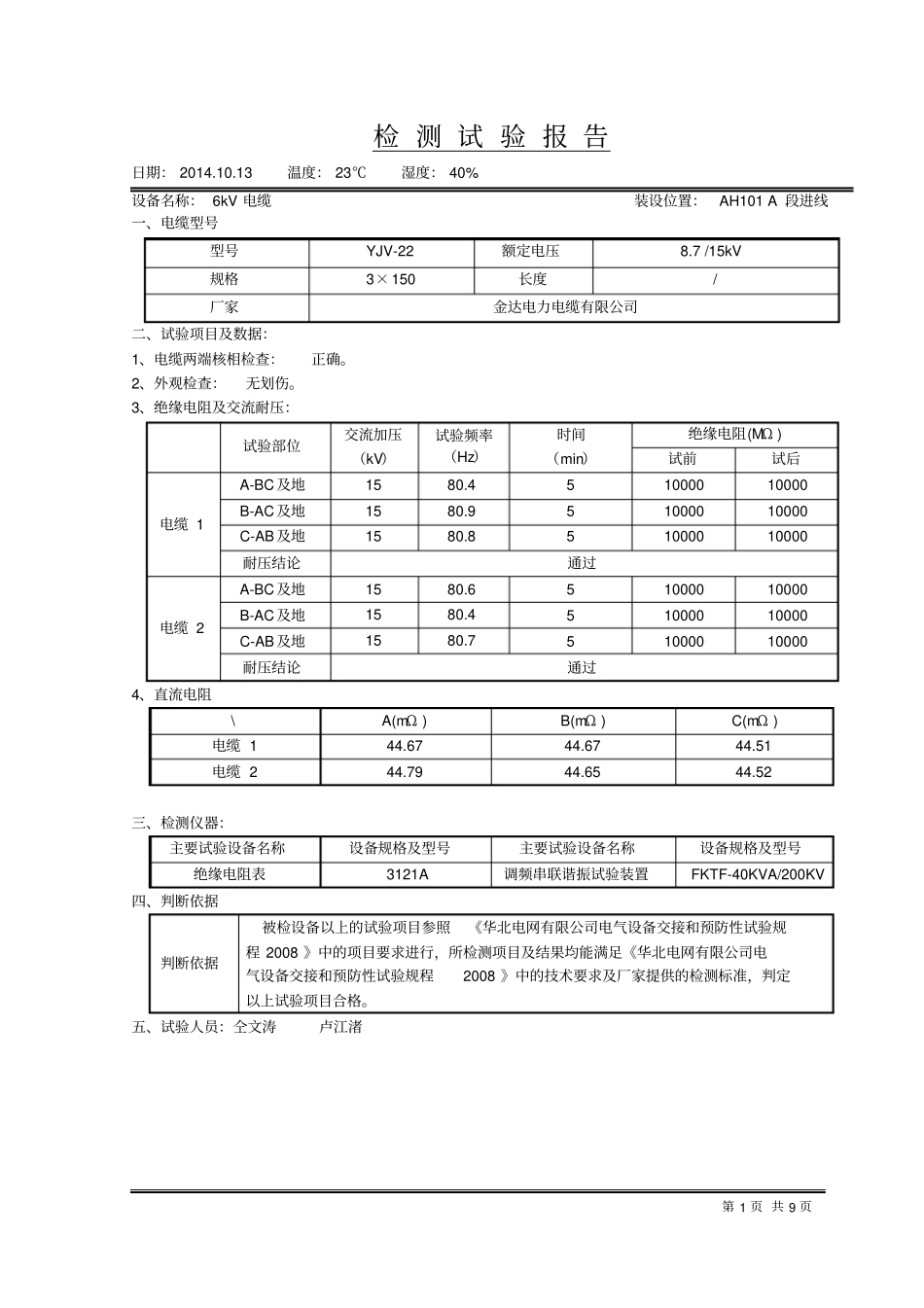

6kV电缆资料_第2页
2/10

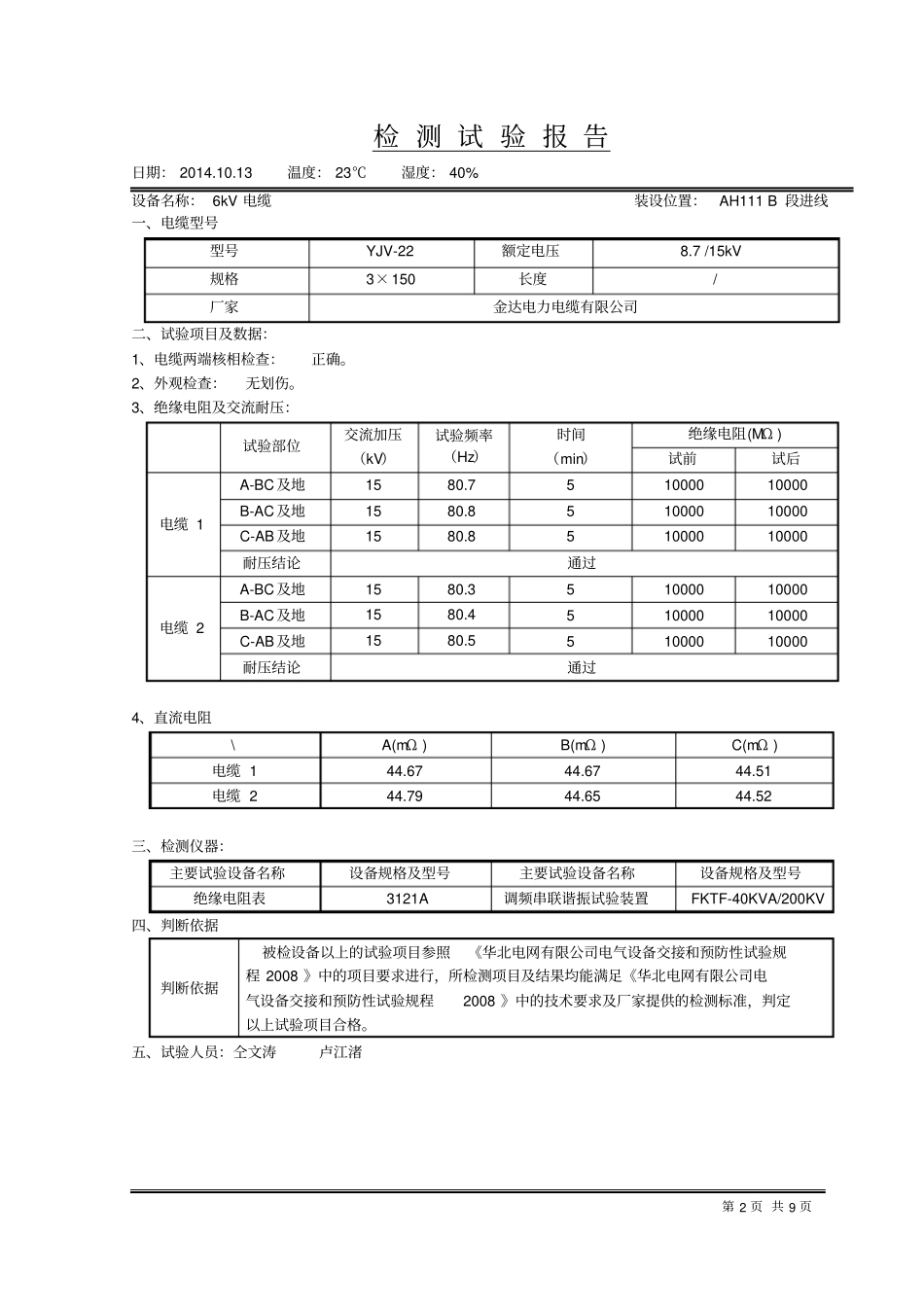

6kV电缆资料_第3页
3/10
检测试验报告客户名称:京能集团工程名称:京能未来科技城烟气余热深度回收项目名称:6kV电缆试验检验时间:2014-10-13报告编写/日期:报告审核/日期:报告批准/日期:(检测报告章)中国能源建设集团北京电力建设公司调整试验所第1页共9页检测试验报告日期:2014.10.13温度:23℃湿度:40%设备名称:6kV电缆装设位置:AH101A段进线一、电缆型号型号YJV-22额定电压8.7/15kV规格3×150长度/厂家金达电力电缆有限公司二、试验项目及数据:1、电缆两端核相检查:正确。2、外观检查:无划伤。3、绝缘电阻及交流耐压:试验部位交流加压(kV)试验频率(Hz)时间(min)绝缘电阻(MΩ)试前试后电缆1A-BC及地1580.451000010000B-AC及地1580.951000010000C-AB及地1580.851000010000耐压结论通过电缆2A-BC及地1580.651000010000B-AC及地1580.451000010000C-AB及地1580.751000010000耐压结论通过4、直流电阻\A(mΩ)B(mΩ)C(mΩ)电缆144.6744.6744.51电缆244.7944.6544.52三、检测仪器:主要试验设备名称设备规格及型号主要试验设备名称设备规格及型号绝缘电阻表3121A调频串联谐振试验装置FKTF-40KVA/200KV四、判断依据判断依据被检设备以上的试验项目参照《华北电网有限公司电气设备交接和预防性试验规程2008》中的项目要求进行,所检测项目及结果均能满足《华北电网有限公司电气设备交接和预防性试验规程2008》中的技术要求及厂家提供的检测标准,判定以上试验项目合格。五、试验人员:仝文涛卢江渚第2页共9页检测试验报告日期:2014.10.13温度:23℃湿度:40%设备名称:6kV电缆装设位置:AH111B段进线一、电缆型号型号YJV-22额定电压8.7/15kV规格3×150长度/厂家金达电力电缆有限公司二、试验项目及数据:1、电缆两端核相检查:正确。2、外观检查:无划伤。3、绝缘电阻及交流耐压:试验部位交流加压(kV)试验频率(Hz)时间(min)绝缘电阻(MΩ)试前试后电缆1A-BC及地1580.751000010000B-AC及地1580.851000010000C-AB及地1580.851000010000耐压结论通过电缆2A-BC及地1580.351000010000B-AC及地1580.451000010000C-AB及地1580.551000010000耐压结论通过4、直流电阻\A(mΩ)B(mΩ)C(mΩ)电缆144.6744.6744.51电缆244.7944.6544.52三、检测仪器:主要试验设备名称设备规格及型号主要试验设备名称设备规格及型号绝缘电阻表3121A调频串联谐振试验装置FKTF-40KVA/200KV四、判断依据判断依据被检设备以上的试验项目参照《华北电网有限公司电气设备交接和预防性试验规程2008》中的项目要求进行,所检测项目及结果均能满足《华北电网有限公司电气设备交接和预防性试验规程2008》中的技术要求及厂家提供的检测标准,判定以上试验项目合格。五、试验人员:仝文涛卢江渚第3页共9页检测试验报告日期:2014.10.13温度:23℃湿度:40%设备名称:6kV电缆装设位置:1#余热变一、电缆型号型号YJV-22额定电压8.7/15kV规格3×150长度/厂家金达电力电缆有限公司二、试验项目及数据:1、电缆两端核相检查:正确。2、外观检查:无划伤。3、绝缘电阻及交流耐压:试验部位交流加压(kV)试验频率(Hz)时间(min)绝缘电阻(MΩ)试前试后电缆A-BC及地15160.251000010000B-AC及地15159.751000010000C-AB及地15160.251000010000耐压结论通过4、直流电阻\A(mΩ)B(mΩ)C(mΩ)电缆4.8784.5444.958三、检测仪器:主要试验设备名称设备规格及型号主要试验设备名称设备规格及型号绝缘电阻表3121A调频串联谐振试验装置FKTF-40KVA/200KV四、判断依据判断依据被检设备以上的试验项目参照《华北电网有限公司电气设备交接和预防性试验规程2008》中的项目要求进行,所检测项目及结果均能满足《华北电网有限公司电气设备交接和预防性试验规程2008》中的技术要求及厂家提供的检测标准,判定以上试验项目合格。五、试验人员:仝文涛卢江渚第4页共9页检测试验报告日期:2014.10.13温度:23℃湿度:40%设备名称:6kV电缆装设位置:2#余热变一、电缆型号型号YJV-22额定电压8.7/15kV规格3×150长度/厂家金达电力电缆有限公司二、试验项目及数据:1、电缆两端核相检查:正确。2、外观检查:无划伤。3、绝缘电阻及交流耐压:试验部位交流加压(...
