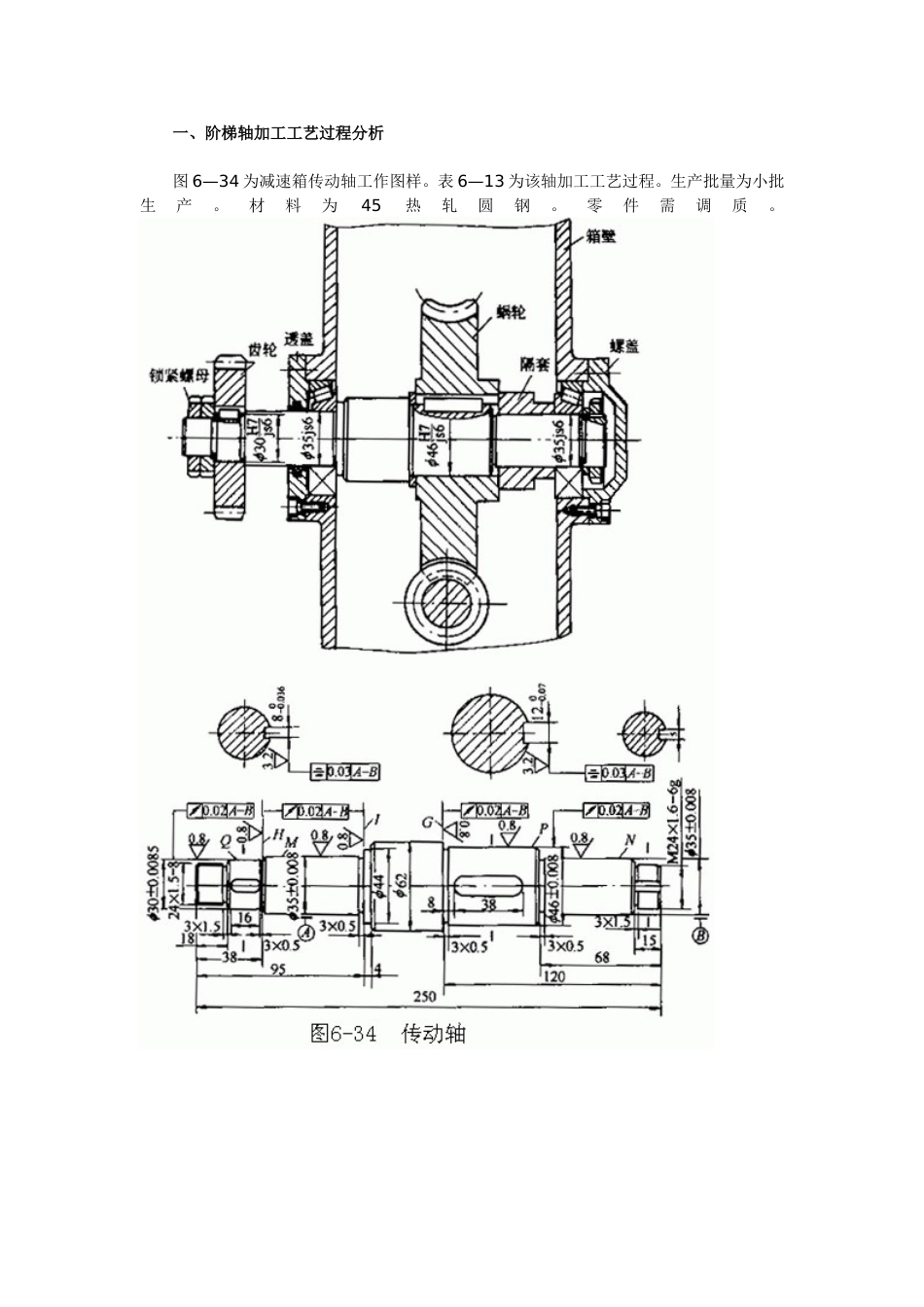

一、阶梯轴加工工艺过程分析图6—34为减速箱传动轴工作图样

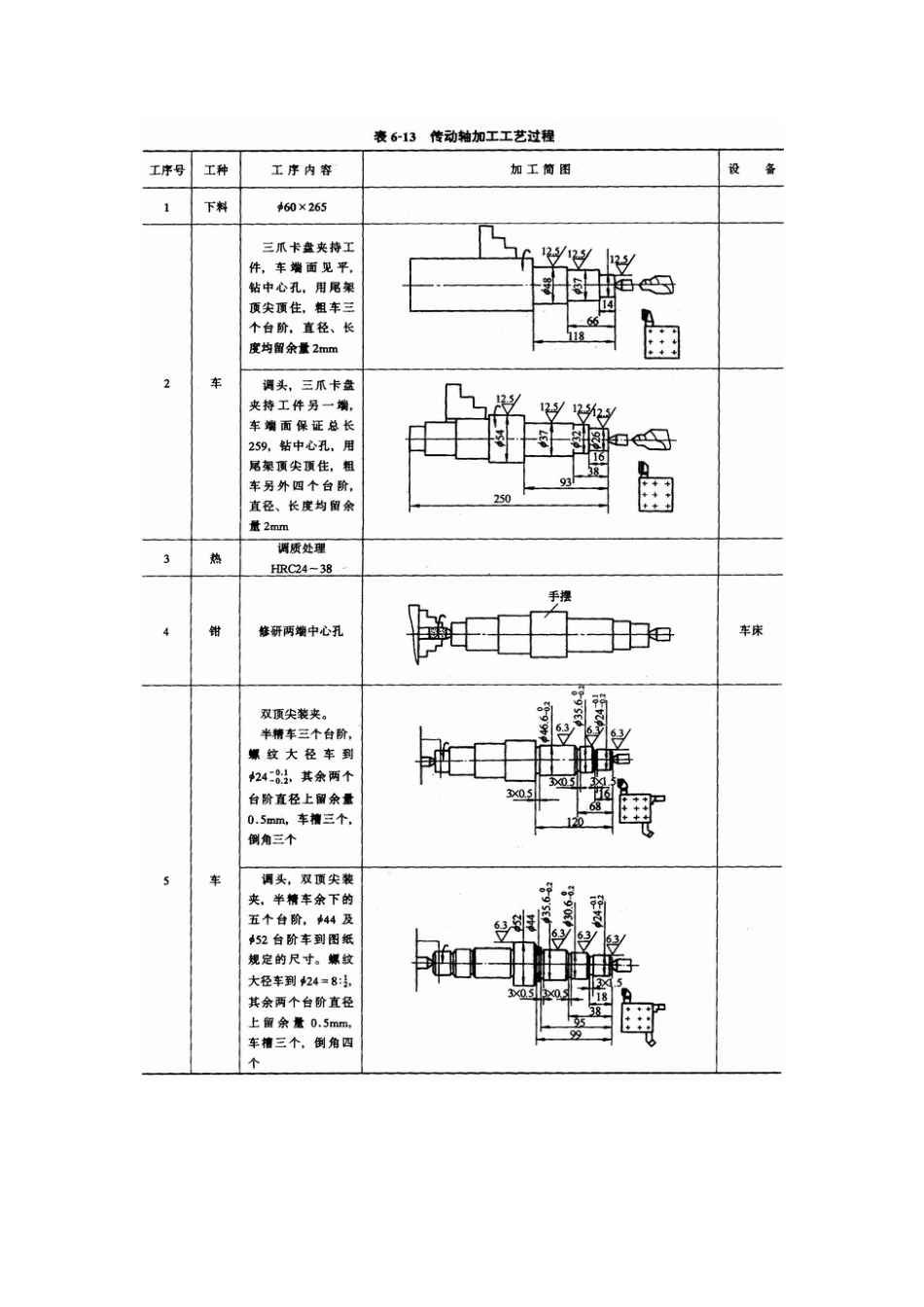

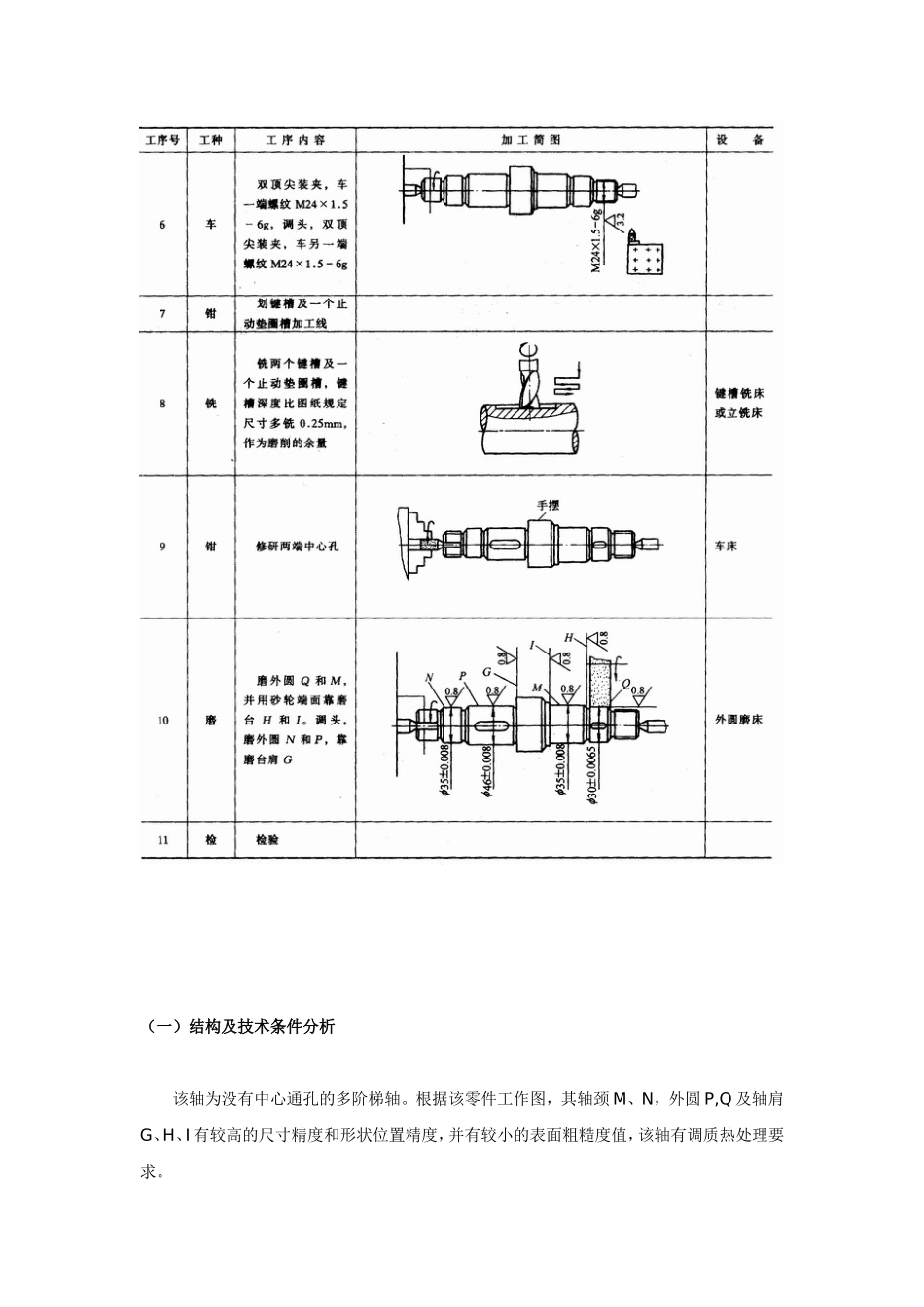

表6—13为该轴加工工艺过程
生产批量为小批生产
材料为45热轧圆钢
(一)结构及技术条件分析该轴为没有中心通孔的多阶梯轴
根据该零件工作图,其轴颈M、N,外圆P,Q及轴肩G、H、I有较高的尺寸精度和形状位置精度,并有较小的表面粗糙度值,该轴有调质热处理要求
(二)加工工艺过程分析1.确定主要表面加工方法和加工方案
传动轴大多是回转表面,主要是采用车削和外圆磨削
由于该轴主要表面M,N,P,Q的公差等级较高(IT6),表面粗糙度值较小(Ra0
8μm),最终加工应采用磨削
其加工方案可参考表3-14
2.划分加工阶段该轴加工划分为三个加工阶段,即粗车(粗车外圆、钻中心孔),半精车(半精车各处外圆、台肩和修研中心孔等),粗精磨各处外圆
各加工阶段大致以热处理为界
3.选择定位基准轴类零件的定位基面,最常用的是两中心孔
因为轴类零件各外圆表面、螺纹表面的同轴度及端面对轴线的垂直度是相互位置精度的主要项目,而这些表面的设计基准一般都是轴的中心线,采用两中心孔定位就能符合基准重合原则
而且由于多数工序都采用中心孔作为定位基面,能最大限度地加工出多个外圆和端面,这也符合基准统一原则
但下列情况不能用两中心孔作为定位基面:(1)粗加工外圆时,为提高工件刚度,则采用轴外圆表面为定位基面,或以外圆和中心孔同作定位基面,即一夹一顶
(2)当轴为通孔零件时,在加工过程中,作为定位基面的中心孔因钻出通孔而消失
为了在通孔加工后还能用中心孔作为定位基面,工艺上常采用三种方法
①当中心通孔直径较小时,可直接在孔口倒出宽度不大于2mm的60o内锥面来代替中心孔;②当轴有圆柱孔时,可采用图6—35a所示的锥堵,取1∶500锥度;当轴孔锥度较小时,取锥堵锥度与工件两端定位孔锥度相同;③当轴通孔的锥度较大时,可采用带锥堵的心轴,简称锥堵
