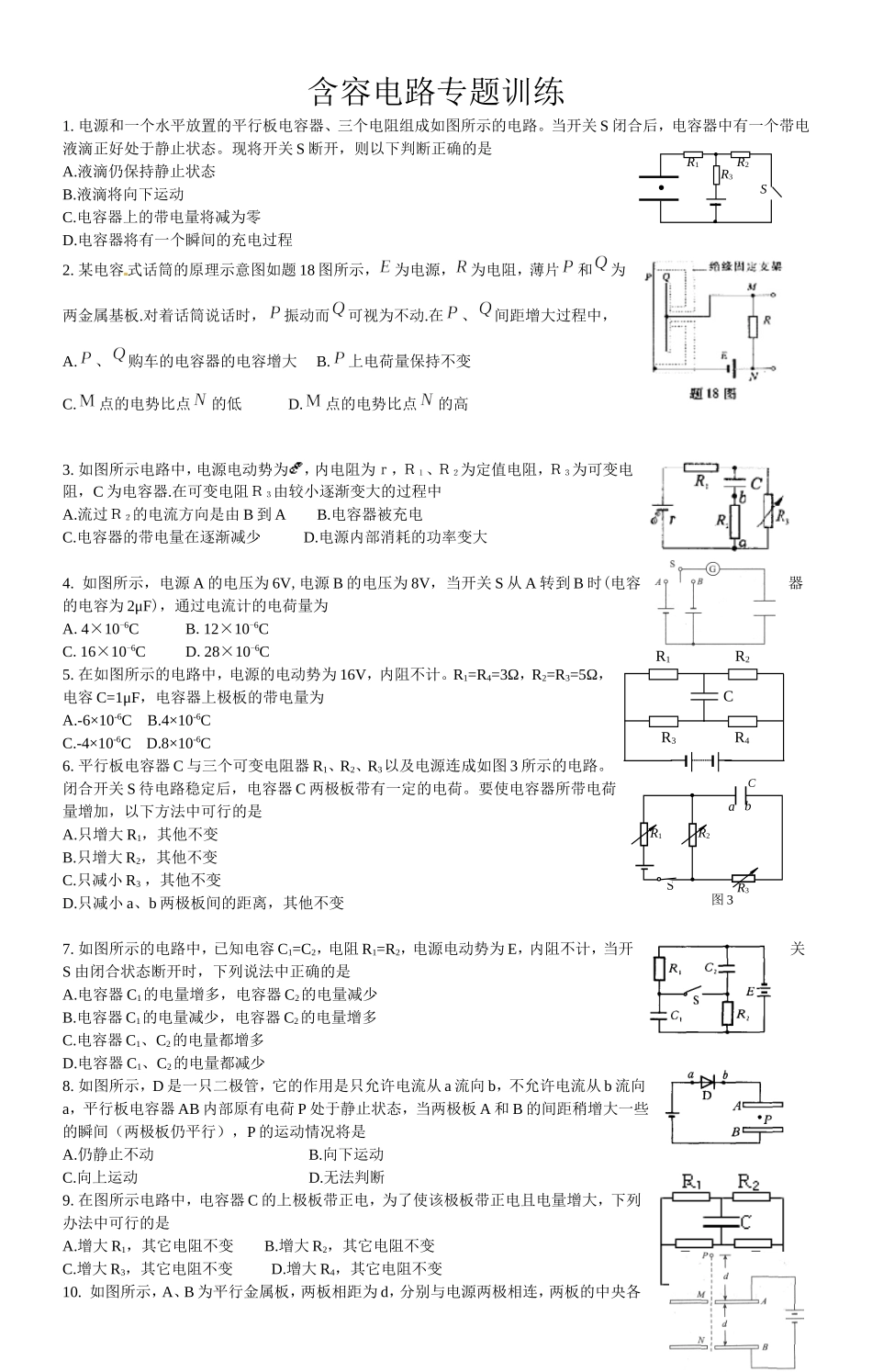

含容电路专题训练1.电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路。当开关S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以下判断正确的是A.液滴仍保持静止状态B.液滴将向下运动C.电容器上的带电量将减为零D.电容器将有一个瞬间的充电过程2.某电容式话筒的原理示意图如题18图所示，为电源，为电阻，薄片和为两金属基板.对着话筒说话时，振动而可视为不动.在、间距增大过程中，A.、购车的电容器的电容增大B.上电荷量保持不变C.点的电势比点的低D.点的电势比点的高3.如图所示电路中，电源电动势为，内电阻为ｒ，Ｒ１、Ｒ２为定值电阻，Ｒ３为可变电阻，C为电容器.在可变电阻Ｒ３由较小逐渐变大的过程中A.流过Ｒ２的电流方向是由B到AB.电容器被充电C.电容器的带电量在逐渐减少D.电源内部消耗的功率变大4.如图所示，电源A的电压为6V,电源B的电压为8V，当开关S从A转到B时(电容器的电容为2μF)，通过电流计的电荷量为A.4×10-6CB.12×10-6CC.16×10-6CD.28×10-6C5.在如图所示的电路中，电源的电动势为16V，内阻不计。R1=R4=3Ω，R2=R3=5Ω，电容C=1μF，电容器上极板的带电量为A.-6×10-6CB.4×10-6CC.-4×10-6CD.8×10-6C6.平行板电容器C与三个可变电阻器R1、R2、R3以及电源连成如图3所示的电路。闭合开关S待电路稳定后，电容器C两极板带有一定的电荷。要使电容器所带电荷量增加，以下方法中可行的是A.只增大R1，其他不变B.只增大R2，其他不变C.只减小R3，其他不变D.只减小a、b两极板间的距离，其他不变7.如图所示的电路中，已知电容C1=C2，电阻R1=R2，电源电动势为E，内阻不计，当开关S由闭合状态断开时，下列说法中正确的是A.电容器C1的电量增多，电容器C2的电量减少B.电容器C1的电量减少，电容器C2的电量增多C.电容器C1、C2的电量都增多D.电容器C1、C2的电量都减少8.如图所示，D是一只二极管，它的作用是只允许电流从a流向b，不允许电流从b流向a，平行板电容器AB内部原有电荷P处于静止状态，当两极板A和B的间距稍增大一些的瞬间（两极板仍平行），P的运动情况将是A.仍静止不动B.向下运动C.向上运动D.无法判断9.在图所示电路中，电容器C的上极板带正电，为了使该极板带正电且电量增大，下列办法中可行的是A.增大R1，其它电阻不变B.增大R2，其它电阻不变C.增大R3，其它电阻不变D.增大R4，其它电阻不变10.如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各R1R2R3SR1R3R2R4CR1CSR2R3图3ab有一小孔M和N.今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返回若保持两极板间的电压不变，则A.把A板向上平移一小段距离，质点自P点自由下落后仍能返回B.把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落C.把B板向上平移一小段距离，质点自P点自由下落后仍能返回D.把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落11.把两个相同的电容器A和B连接起来，如右图所示.当它们带有一定电量时，电容器A中带电微粒M恰好静止.现在使电容器B板错开，而间距不变，使它们的正对面积变为原来的，则此时M的加速度为A.gB.C.D.12.在如图所示的电路中，电源内阻不计，Ｒ１:Ｒ２＝13∶，Ｒ３:Ｒ４＝3:1，当Ｒ２的滑动片Ｐ从最右端向最左端滑动的过程中，导线AB上的电流方向是：Ａ.始终从A到BＢ.始终从B到AＣ.先从B到A，再从A到BＤ.AB上没有电流13.如图6所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳寇后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，电源输出功率为P出将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，则与P移动前相比A.U变小B.I变小C.Q增大D.P出增大14.在如图所示的装置中，电源电动势为E，内阻不计，定值电阻为R1，滑动变阻器总阻值为R2，置于真空中的平行板电容器水平放置，极板间距为d。处在电容器中的油滴A恰好静止不动，此时滑动变阻器的滑片P位于中点位置。（1）求此时电容器两极板间的电压；（2）求该油滴的电性以及油滴所带电荷量q与质量m的比值...
