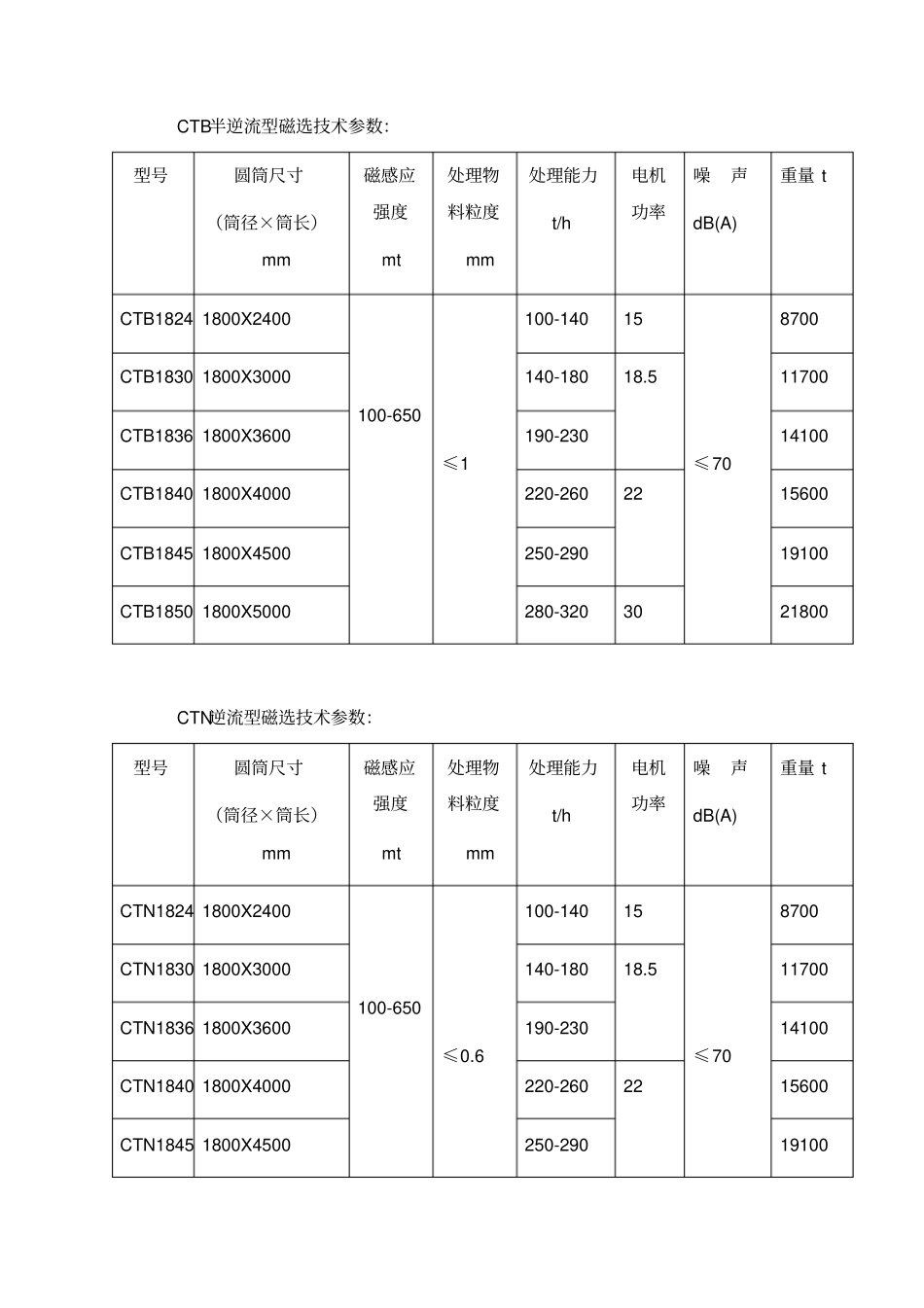

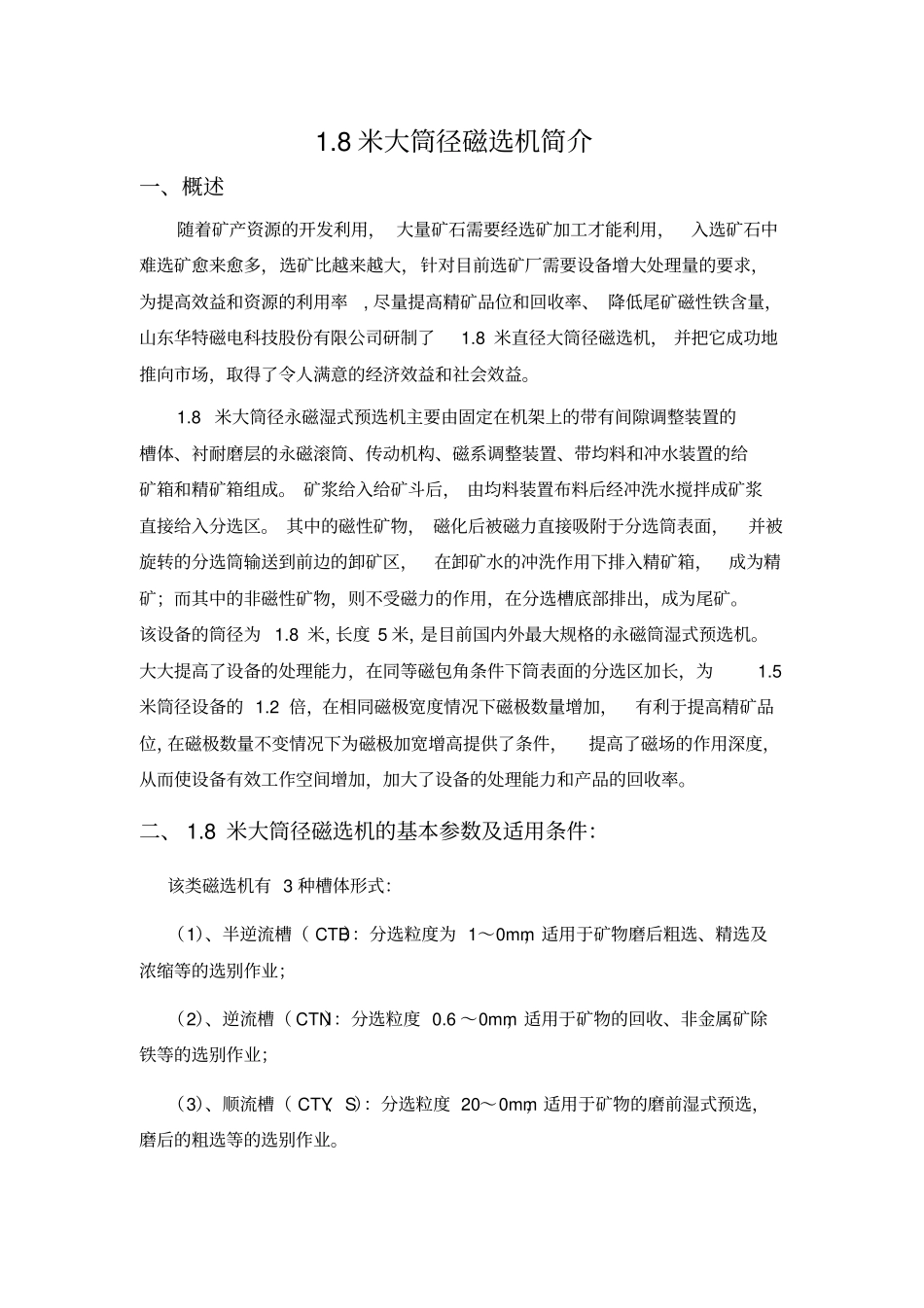

1.8米大筒径磁选机简介一、概述随着矿产资源的开发利用，大量矿石需要经选矿加工才能利用，入选矿石中难选矿愈来愈多，选矿比越来越大，针对目前选矿厂需要设备增大处理量的要求，为提高效益和资源的利用率,尽量提高精矿品位和回收率、降低尾矿磁性铁含量，山东华特磁电科技股份有限公司研制了1.8米直径大筒径磁选机，并把它成功地推向市场，取得了令人满意的经济效益和社会效益。1.8米大筒径永磁湿式预选机主要由固定在机架上的带有间隙调整装置的槽体、衬耐磨层的永磁滚筒、传动机构、磁系调整装置、带均料和冲水装置的给矿箱和精矿箱组成。矿浆给入给矿斗后，由均料装置布料后经冲洗水搅拌成矿浆直接给入分选区。其中的磁性矿物，磁化后被磁力直接吸附于分选筒表面，并被旋转的分选筒输送到前边的卸矿区，在卸矿水的冲洗作用下排入精矿箱，成为精矿；而其中的非磁性矿物，则不受磁力的作用，在分选槽底部排出，成为尾矿。该设备的筒径为1.8米，长度5米，是目前国内外最大规格的永磁筒湿式预选机。大大提高了设备的处理能力，在同等磁包角条件下筒表面的分选区加长，为1.5米筒径设备的1.2倍，在相同磁极宽度情况下磁极数量增加，有利于提高精矿品位，在磁极数量不变情况下为磁极加宽增高提供了条件，提高了磁场的作用深度，从而使设备有效工作空间增加，加大了设备的处理能力和产品的回收率。二、1.8米大筒径磁选机的基本参数及适用条件：该类磁选机有3种槽体形式：（1）、半逆流槽（CTB）：分选粒度为1～0mm，适用于矿物磨后粗选、精选及浓缩等的选别作业；（2）、逆流槽（CTN）：分选粒度0.6～0mm，适用于矿物的回收、非金属矿除铁等的选别作业；（3）、顺流槽（CTY、S）：分选粒度20～0mm，适用于矿物的磨前湿式预选，磨后的粗选等的选别作业。CTB半逆流型磁选技术参数：型号圆筒尺寸（筒径×筒长）mm磁感应强度mt处理物料粒度mm处理能力t/h电机功率噪声dB(A)重量tCTB18241800X2400100-650≤1100-14015≤708700CTB18301800X3000140-18018.511700CTB18361800X3600190-23014100CTB18401800X4000220-2602215600CTB18451800X4500250-29019100CTB18501800X5000280-3203021800CTN逆流型磁选技术参数：型号圆筒尺寸（筒径×筒长）mm磁感应强度mt处理物料粒度mm处理能力t/h电机功率噪声dB(A)重量tCTN18241800X2400100-650≤0.6100-14015≤708700CTN18301800X3000140-18018.511700CTN18361800X3600190-23014100CTN18401800X4000220-2602215600CTN18451800X4500250-29019100CTN18501800X5000280-3203021800CTY（S）顺流型磁选机技术参数：型号圆筒尺寸（筒径×筒长）mm磁感应强度mt处理物料粒度mm处理能力t/h电机功率噪声dB(A)重量tCTY（S）18241800X2400100-650≤20130-18018.5≤709100CTY（S）18301800X3000180-2302212300CTY（S）18361800X3600240-29015200CTY（S）18401800X4000280-3303016500CTY（S）18451800X4500320-37020000CTY（S）18501800X5000350-4003723500三、Φ1.8米大筒径磁选机的结构特征及工作原理图1Φ1.8米磁选机结构1-磁系调整装置；2-机架；3-滚筒总成；4-传动装置；5-扇形给料箱；6-槽体；7-精矿冲洗装置；8-精矿箱1、磁系调整装置磁系调整装置由调节连杆及丝杆组成，丝杆采用T型丝杆，传递力矩大，可方便地调节滚筒内磁系的位置。2、机架机架是用来支撑各部件及传动系统的，由型材焊接而成。3、磁滚筒磁滚筒由磁系、筒皮、主轴等部分组成。磁系N、S极交替排列，磁系包角比普通磁选机大10%左右，磁系采用宽窄磁极分区布置，在扫选区采用宽磁极，是由铁氧体和钕铁硼组成的复合磁系，利于提高矿物回收率，在精选区采用窄磁极和多磁极结构以提高磁性颗粒的翻转次数，利于提高精矿品位。磁材料，防止磁场导入主轴上的轴承，以保证轴承在无磁环境下工作，延长其寿命，筒皮由不锈钢制作，外粘耐磨陶瓷片。设备滚筒轴端采用多凹槽迷宫式机械密封加唇形密封圈的复合式密封方式,避免了轴端有杂质进入损坏轴承。铝端盖外侧采用宽凹槽和内带隐藏室的结构设计，加强了设备的密封性，避免了生产中带出的矿浆对轴端件结合面的渗透。作为超大型磁选设备，考虑到结构方面的稳定性...
