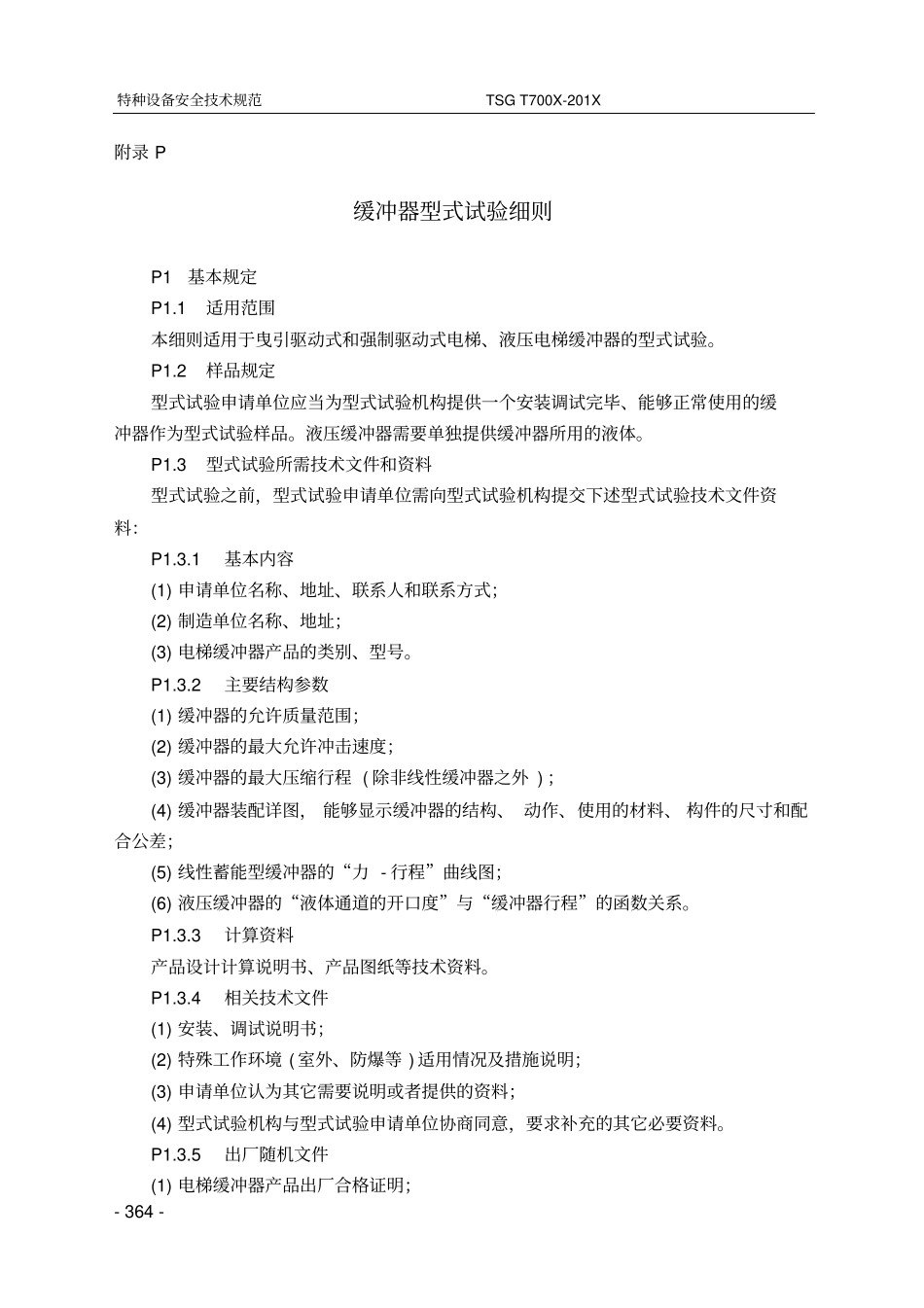

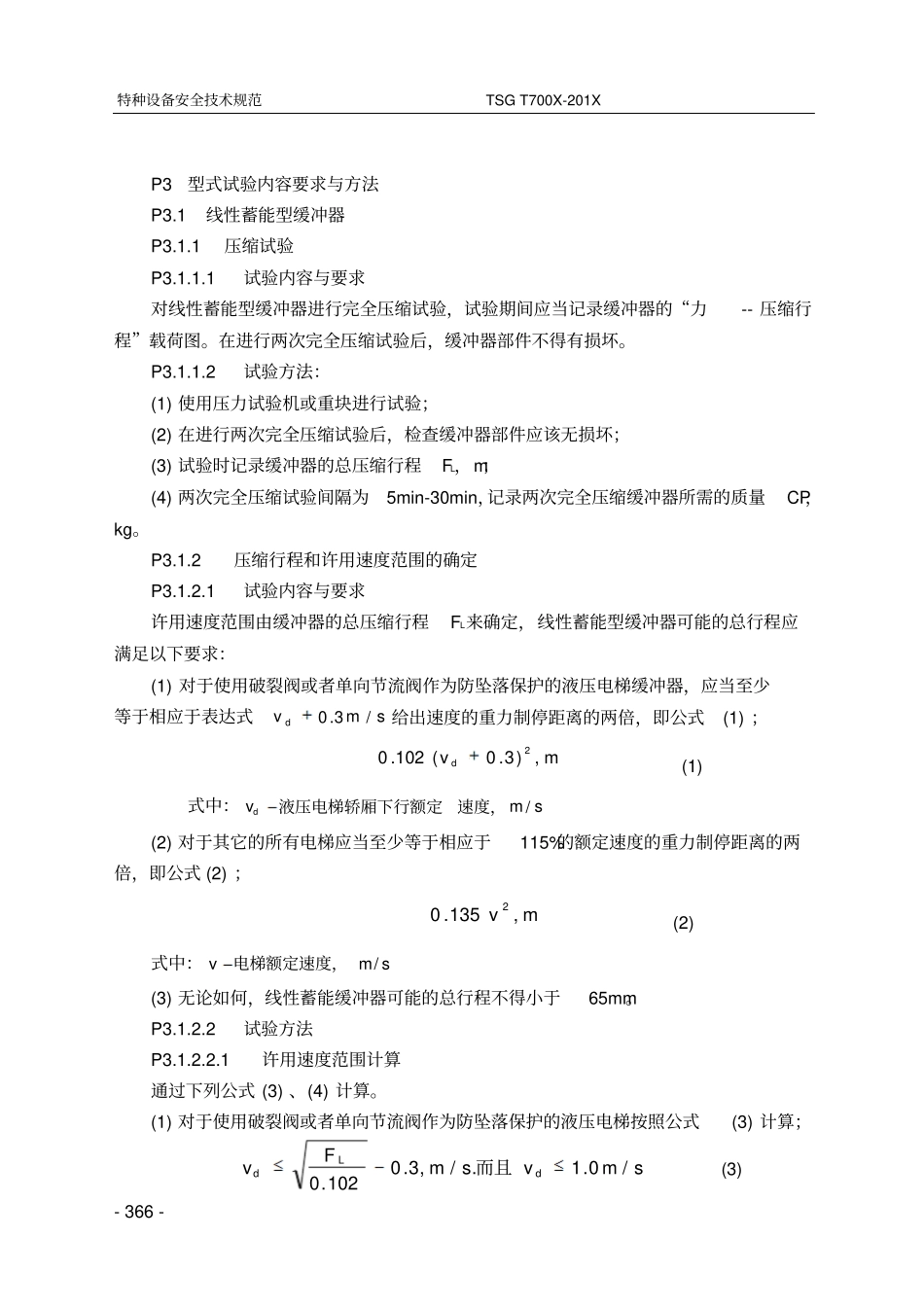

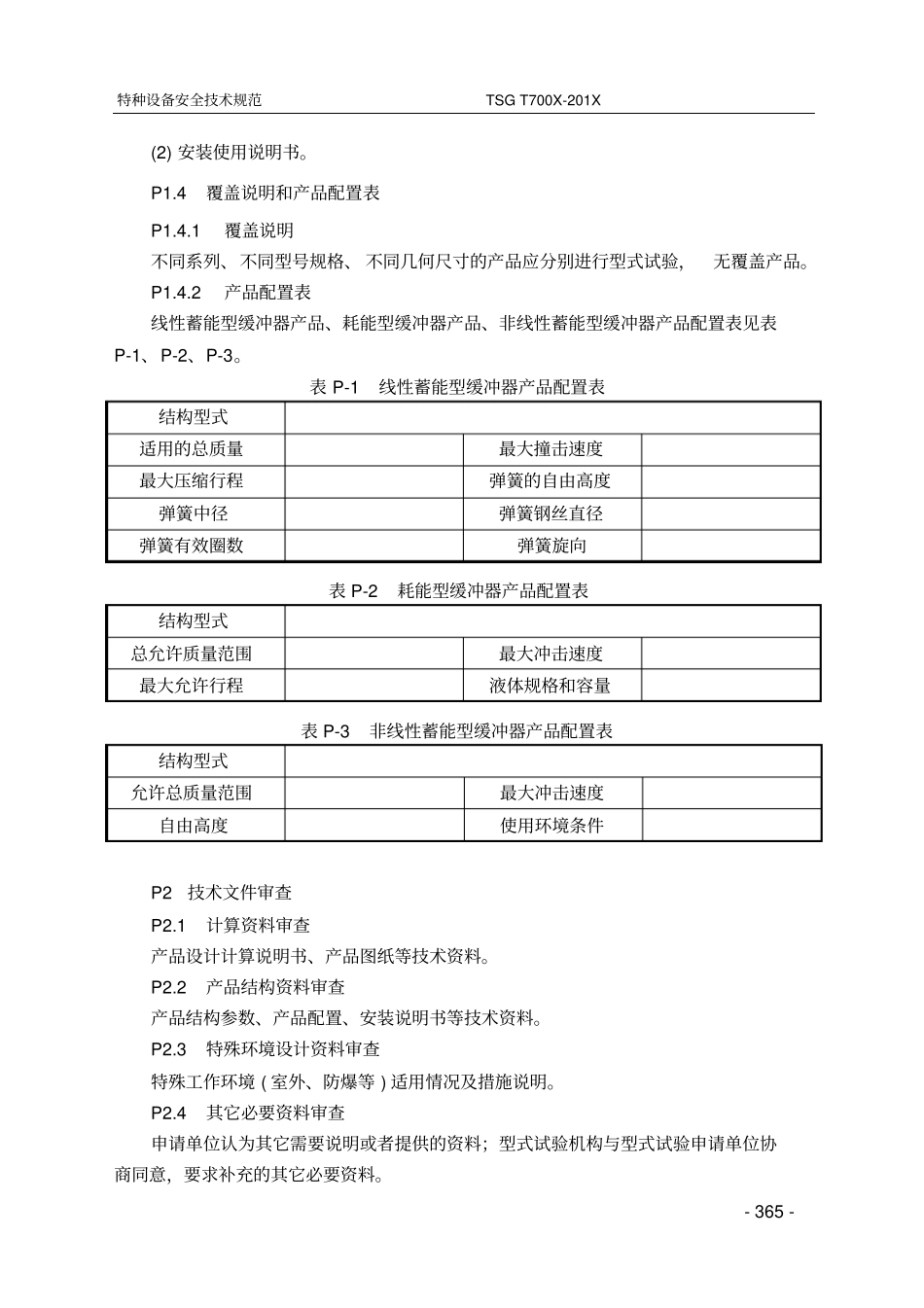

特种设备安全技术规范TSGT700X-201X-364-附录P缓冲器型式试验细则P1基本规定P1.1适用范围本细则适用于曳引驱动式和强制驱动式电梯、液压电梯缓冲器的型式试验。P1.2样品规定型式试验申请单位应当为型式试验机构提供一个安装调试完毕、能够正常使用的缓冲器作为型式试验样品。液压缓冲器需要单独提供缓冲器所用的液体。P1.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交下述型式试验技术文件资料：P1.3.1基本内容(1)申请单位名称、地址、联系人和联系方式；(2)制造单位名称、地址；(3)电梯缓冲器产品的类别、型号。P1.3.2主要结构参数(1)缓冲器的允许质量范围；(2)缓冲器的最大允许冲击速度；(3)缓冲器的最大压缩行程(除非线性缓冲器之外)；(4)缓冲器装配详图，能够显示缓冲器的结构、动作、使用的材料、构件的尺寸和配合公差；(5)线性蓄能型缓冲器的“力-行程”曲线图；(6)液压缓冲器的“液体通道的开口度”与“缓冲器行程”的函数关系。P1.3.3计算资料产品设计计算说明书、产品图纸等技术资料。P1.3.4相关技术文件(1)安装、调试说明书；(2)特殊工作环境(室外、防爆等)适用情况及措施说明；(3)申请单位认为其它需要说明或者提供的资料；(4)型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。P1.3.5出厂随机文件(1)电梯缓冲器产品出厂合格证明；特种设备安全技术规范TSGT700X-201X-365-(2)安装使用说明书。P1.4覆盖说明和产品配置表P1.4.1覆盖说明不同系列、不同型号规格、不同几何尺寸的产品应分别进行型式试验，无覆盖产品。P1.4.2产品配置表线性蓄能型缓冲器产品、耗能型缓冲器产品、非线性蓄能型缓冲器产品配置表见表P-1、P-2、P-3。表P-1线性蓄能型缓冲器产品配置表结构型式适用的总质量最大撞击速度最大压缩行程弹簧的自由高度弹簧中径弹簧钢丝直径弹簧有效圈数弹簧旋向表P-2耗能型缓冲器产品配置表结构型式总允许质量范围最大冲击速度最大允许行程液体规格和容量表P-3非线性蓄能型缓冲器产品配置表结构型式允许总质量范围最大冲击速度自由高度使用环境条件P2技术文件审查P2.1计算资料审查产品设计计算说明书、产品图纸等技术资料。P2.2产品结构资料审查产品结构参数、产品配置、安装说明书等技术资料。P2.3特殊环境设计资料审查特殊工作环境(室外、防爆等)适用情况及措施说明。P2.4其它必要资料审查申请单位认为其它需要说明或者提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。特种设备安全技术规范TSGT700X-201X-366-P3型式试验内容要求与方法P3.1线性蓄能型缓冲器P3.1.1压缩试验P3.1.1.1试验内容与要求对线性蓄能型缓冲器进行完全压缩试验，试验期间应当记录缓冲器的“力--压缩行程”载荷图。在进行两次完全压缩试验后，缓冲器部件不得有损坏。P3.1.1.2试验方法：(1)使用压力试验机或重块进行试验；(2)在进行两次完全压缩试验后，检查缓冲器部件应该无损坏；(3)试验时记录缓冲器的总压缩行程FL，m；(4)两次完全压缩试验间隔为5min-30min，记录两次完全压缩缓冲器所需的质量CP，kg。P3.1.2压缩行程和许用速度范围的确定P3.1.2.1试验内容与要求许用速度范围由缓冲器的总压缩行程FL来确定，线性蓄能型缓冲器可能的总行程应满足以下要求：(1)对于使用破裂阀或者单向节流阀作为防坠落保护的液压电梯缓冲器，应当至少等于相应于表达式smvd/3.0给出速度的重力制停距离的两倍，即公式(1)；mvd,)3.0(102.02(1)式中：smvd/速度，液压电梯轿厢下行额定(2)对于其它的所有电梯应当至少等于相应于115%的额定速度的重力制停距离的两倍，即公式(2)；mv,135.02(2)式中：smv/电梯额定速度，(3)无论如何，线性蓄能缓冲器可能的总行程不得小于65mm。P3.1.2.2试验方法P3.1.2.2.1许用速度范围计算通过下列公式(3)、(4)计算。(1)对于使用破裂阀或者单向节流阀作为防坠落保护的液压电梯按照公式(3)计算；smvsmFvdLd/0.1./,3.0102.0而且(3)特种设备安全技术规范TSGT700X-201X-367-(2)对于其它的所有电梯按照公式(4)计算。smvsmFvL/0.1./,135.0而且(4)式中：mFL总压缩量，P3.1.2.2.1检查要求检查实测总压缩行程是否...
