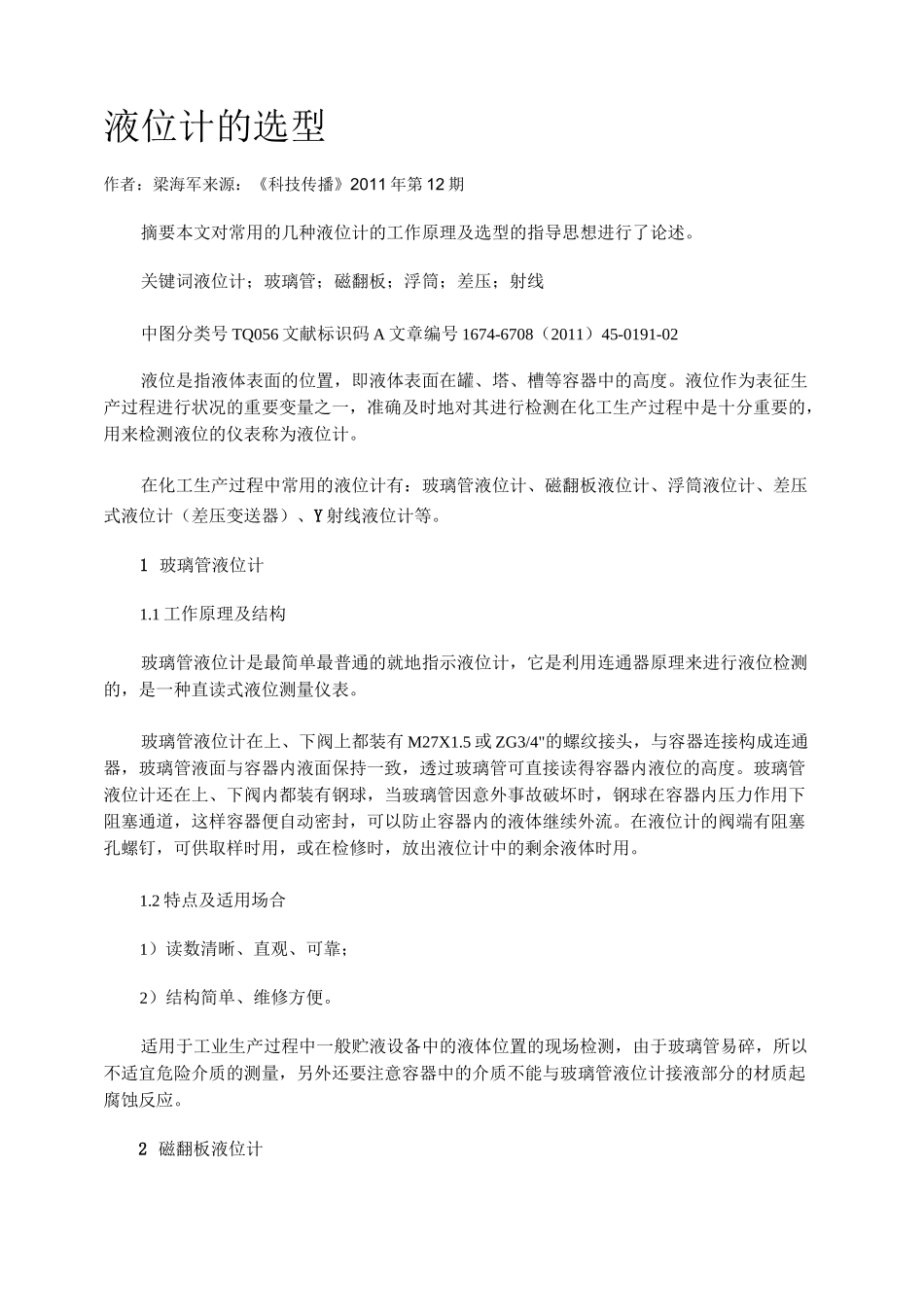

液位计的选型作者：梁海军来源：《科技传播》2011年第12期摘要本文对常用的几种液位计的工作原理及选型的指导思想进行了论述。关键词液位计；玻璃管；磁翻板；浮筒；差压；射线中图分类号TQ056文献标识码A文章编号1674-6708（2011）45-0191-02液位是指液体表面的位置，即液体表面在罐、塔、槽等容器中的高度。液位作为表征生产过程进行状况的重要变量之一，准确及时地对其进行检测在化工生产过程中是十分重要的，用来检测液位的仪表称为液位计。在化工生产过程中常用的液位计有：玻璃管液位计、磁翻板液位计、浮筒液位计、差压式液位计（差压变送器）、Y射线液位计等。1玻璃管液位计1.1工作原理及结构玻璃管液位计是最简单最普通的就地指示液位计，它是利用连通器原理来进行液位检测的，是一种直读式液位测量仪表。玻璃管液位计在上、下阀上都装有M27X1.5或ZG3/4"的螺纹接头，与容器连接构成连通器，玻璃管液面与容器内液面保持一致，透过玻璃管可直接读得容器内液位的高度。玻璃管液位计还在上、下阀内都装有钢球，当玻璃管因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。在液位计的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出液位计中的剩余液体时用。1.2特点及适用场合1）读数清晰、直观、可靠；2）结构简单、维修方便。适用于工业生产过程中一般贮液设备中的液体位置的现场检测，由于玻璃管易碎，所以不适宜危险介质的测量，另外还要注意容器中的介质不能与玻璃管液位计接液部分的材质起腐蚀反应。2磁翻板液位计2.1工作原理及结构磁翻板液位计是根据磁极耦合原理、阿基米德（浮力定律）、连通器原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的仪表。该仪表有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻板显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻板显示器，推动磁翻板翻转180°；由于磁翻板是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻板显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。磁翻板液位计也可配置液位变送装置，将液位信号转化为4mA~20mA的电流信号进行远传，以实现对液位的远程监测和控制。2.2特点及适用场合1）测量范围大，读数直观清晰；2）密封结合面少，不易渗漏，安全可靠；3）指示部分与被测介质完全隔离；4）易于安装、维修方便。适用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测，尤其是在高温、高压、耐腐蚀的场合更能显示出其优势。它弥补了玻璃管液位计易破裂的缺陷，是目前使用较普遍的液位计的一种。但不适合高粘度介质液位的测量。3浮筒液位计3.1工作原理及结构浮筒液位计是根据阿基米德定律和磁藕合原理设计而成的液位测量仪表。由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位而达到测量液位的目的。3.2特点及适用场合1）测量范围大，最大可达3000mm；2）现场指示、远传兼容；3）机械位移，使其具有良好的可靠性，从而提高了变送器的测量精度及灵敏度；4）耐高温、高压，耐腐蚀性能强；5）现场调试方便，易于检查和维护。适用于压力容器内液位的测量，但不适合高粘度介质液位的测量。4差压式液位计（差压变送器）4.1工作原理及结构差压式液位计（差压变送器）就是利用液体液位差引起的静压变化来测量液位高度的，例如：在水下1m的地方，其静压为P=pgH=9.8kPa,同理在2m的地方，其静压...
