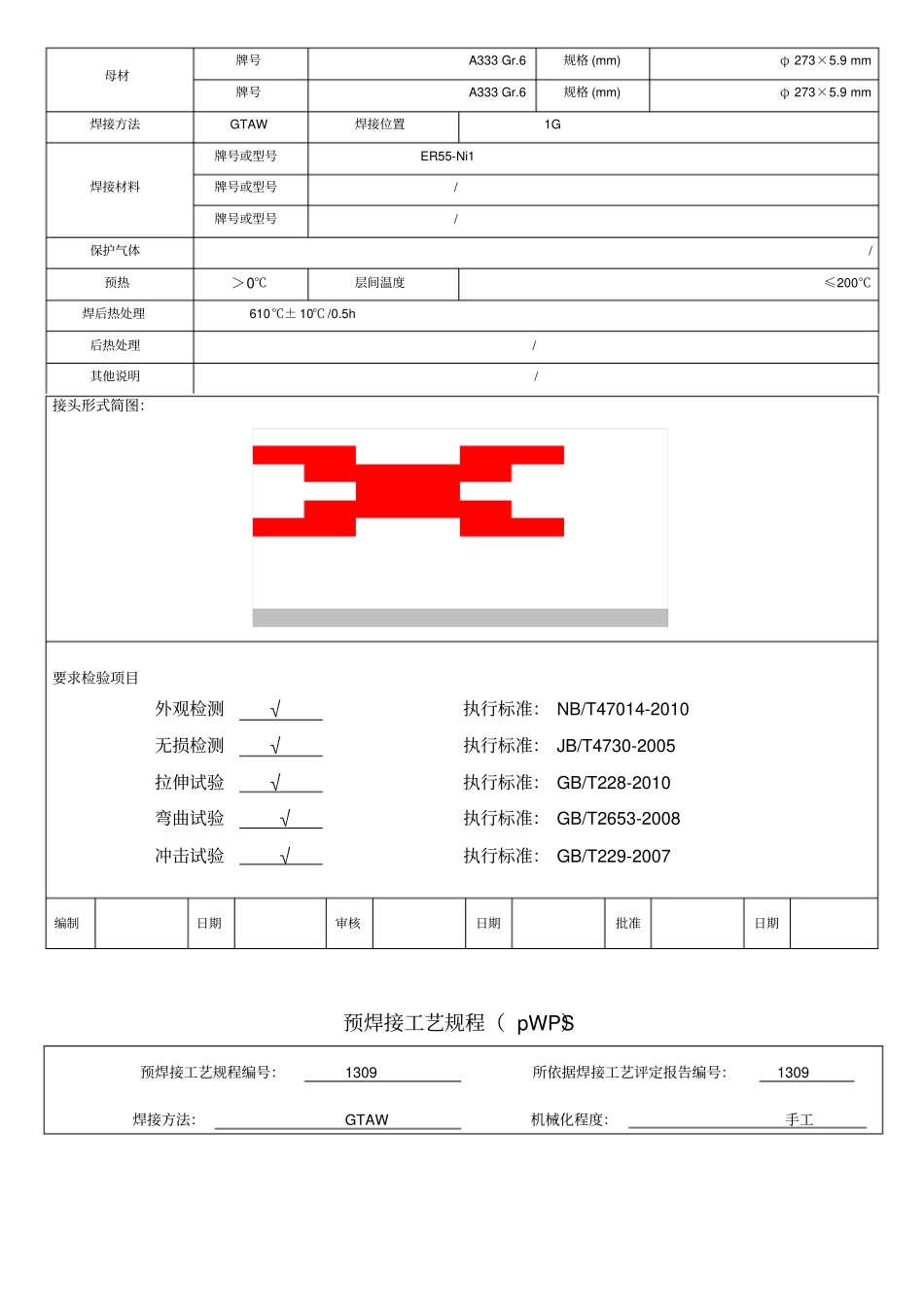

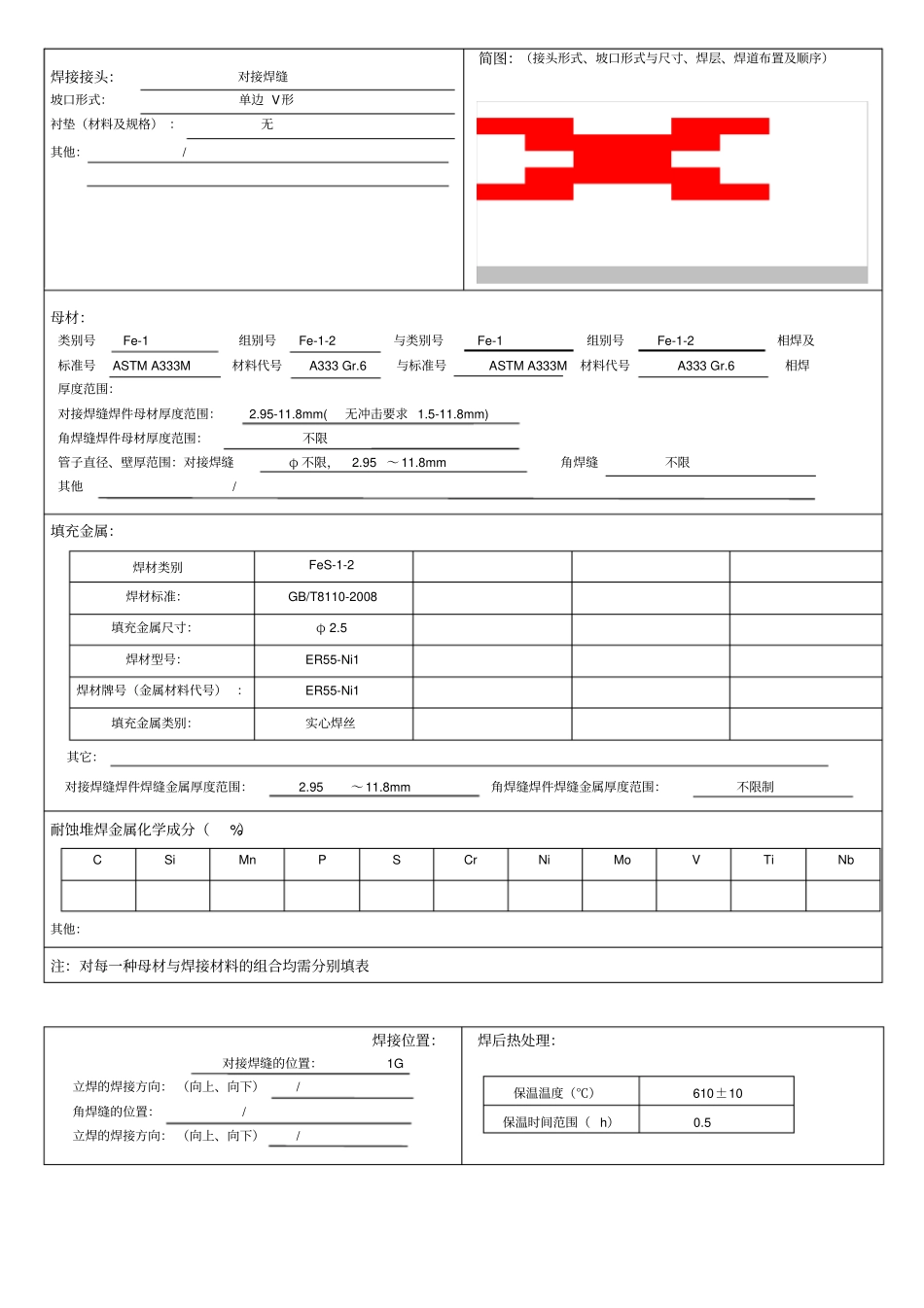

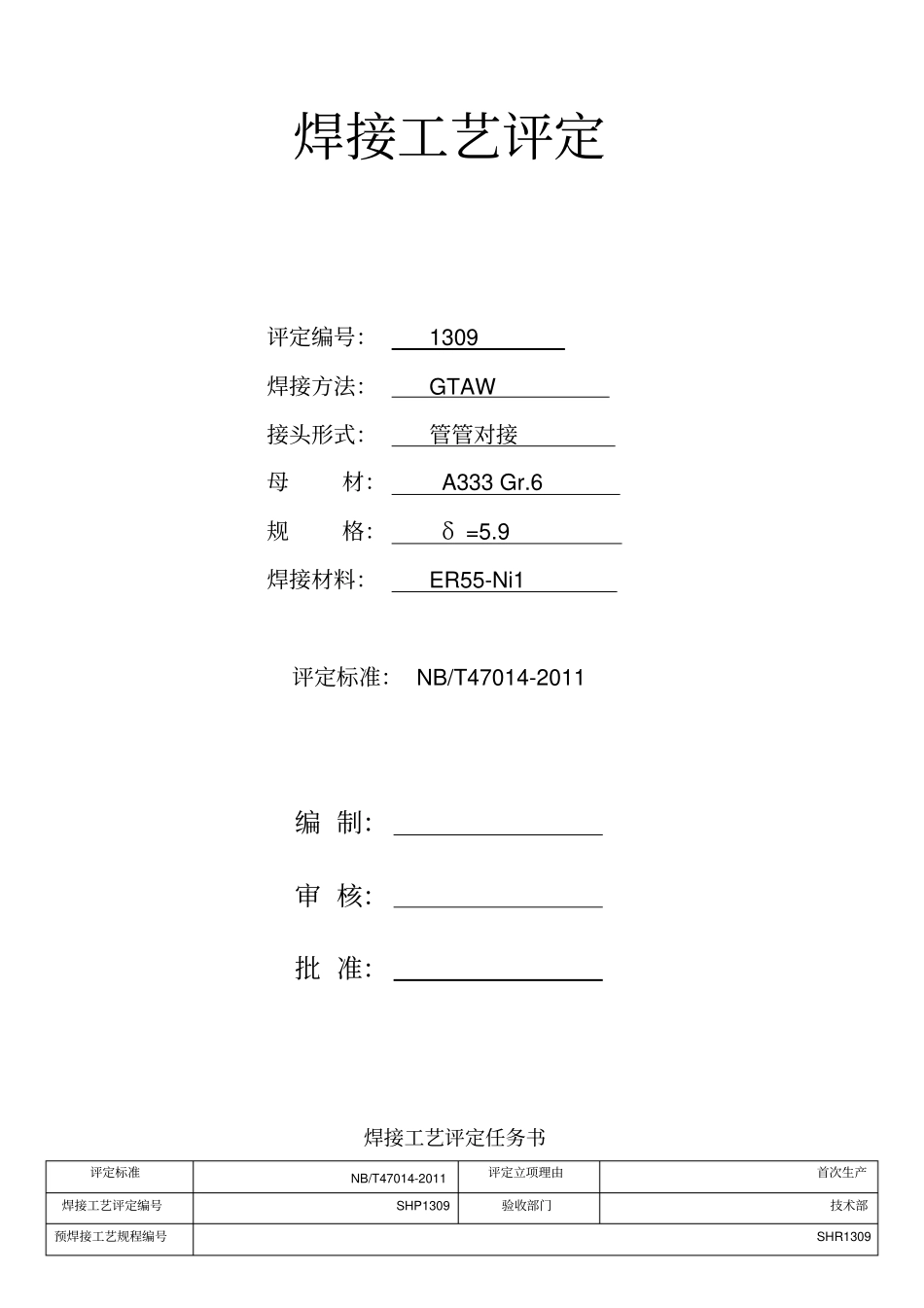

焊接工艺评定评定编号：1309焊接方法：GTAW接头形式：管管对接母材：A333Gr.6规格：δ=5.9焊接材料：ER55-Ni1评定标准：NB/T47014-2011编制：审核：批准：焊接工艺评定任务书评定标准NB/T47014-2011评定立项理由首次生产焊接工艺评定编号SHP1309验收部门技术部预焊接工艺规程编号SHR1309母材牌号A333Gr.6规格(mm)φ273×5.9mm牌号A333Gr.6规格(mm)φ273×5.9mm焊接方法GTAW焊接位置1G焊接材料牌号或型号ER55-Ni1牌号或型号/牌号或型号/保护气体/预热＞0℃层间温度≤200℃焊后热处理610℃±10℃/0.5h后热处理/其他说明/接头形式简图：要求检验项目外观检测√执行标准：NB/T47014-2010无损检测√执行标准：JB/T4730-2005拉伸试验√执行标准：GB/T228-2010弯曲试验√执行标准：GB/T2653-2008冲击试验√执行标准：GB/T229-2007编制日期审核日期批准日期预焊接工艺规程（pWPS）预焊接工艺规程编号：1309所依据焊接工艺评定报告编号：1309焊接方法：GTAW机械化程度：手工焊接接头：对接焊缝坡口形式：单边V形衬垫（材料及规格）：无其他：/简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号Fe-1组别号Fe-1-2与类别号Fe-1组别号Fe-1-2相焊及标准号ASTMA333M材料代号A333Gr.6与标准号ASTMA333M材料代号A333Gr.6相焊厚度范围：对接焊缝焊件母材厚度范围：2.95-11.8mm(无冲击要求1.5-11.8mm)角焊缝焊件母材厚度范围：不限管子直径、壁厚范围：对接焊缝φ不限，2.95～11.8mm角焊缝不限其他/填充金属：焊材类别FeS-1-2焊材标准：GB/T8110-2008填充金属尺寸：φ2.5焊材型号：ER55-Ni1焊材牌号（金属材料代号）：ER55-Ni1填充金属类别：实心焊丝其它：对接焊缝焊件焊缝金属厚度范围：2.95～11.8mm角焊缝焊件焊缝金属厚度范围：不限制耐蚀堆焊金属化学成分（%）CSiMnPSCrNiMoVTiNb其他：注：对每一种母材与焊接材料的组合均需分别填表焊接位置：对接焊缝的位置：1G立焊的焊接方向：（向上、向下）/角焊缝的位置：/立焊的焊接方向：（向上、向下）/焊后热处理：保温温度（℃）610±10保温时间范围（h）0.5预热：最小预热温度（℃）：＞0最大道间温度（℃）：≤200保持预热时间/加热方式/气体：气体种类混合比流量（L/min）保护气Ar99．99%10～12尾部保护气///背面保护气///电特性:电流种类：DC极性：见下表焊接电流范围（A）：见下表电弧电压（V）：见下表钨极类型及直径：WC20φ2.5喷嘴直径（mm）：φ12熔滴过渡形式：/焊丝送进速度（cm/min）：/（按所焊位置和厚度，分别列出电流和电压范围，记入下表）焊道/焊层焊接方法填充材料焊接电流电弧电压（V）焊接速度（cm/min）线能量（kJ/cm）牌号直径极性电流（A）1GTAWER55-Ni1φ2.4正接90～11010～126～92GTAWER55-Ni1φ2.4正接100～12010～128～12技术措施：摆动焊或不摆动焊：不摆动或稍摆动摆动参数：/焊前清理和层间清理：钢丝刷、磨光机背面清根方法：/单道焊或多道焊（每面）：多道焊单丝焊或多丝焊：单丝焊导电嘴至工件距离（mm）：/锤击：/其他：编制日期审核日期批准日期焊评试验记录表焊评编号PQRNO1309焊工钢印记录者日期2013-11-16母材名称钢号尺寸炉批号其他管A333Gr.6Φ273×5.9×15013060H/管A333Gr.6Φ273×5.9×15013060H/焊材牌号尺寸炉批号烘干其他ER55-Ni1φ2.4/////////////////焊接位置1G接头形式简图：施焊技术多道焊预热温度5层间温度≤150℃焊后热处理610℃/30min后热处理/清根方法/保护气体Ar99．99%脉冲频率/脉宽比/焊道/焊层焊接方法焊材牌号焊材规格电流种类及极性电流（A）电压（V）焊接速度(cm/min)钨极直径(mm)喷嘴直径(mm)1GTAWER55-Ni1φ2.5DCEN95116.3φ2.4φ122GTAWER55-Ni1φ2.5DCEN10511.58.5φ2.4φ12焊缝外观检查表面裂纹无单面根部未焊透无表面气孔无单面根部未熔合无弧坑无单面根部内凹无咬边无焊脚/焊缝余高1mm焊脚差/编制检验员审核焊接工艺评定报告(PQR)焊接工艺评定报告编号：1309焊接工艺指导书编号：1309焊接方法：GTAW机械化程度：手工接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度）母材：材料标准：ASTMA333M材料代号：A333Gr.6类、组别号：F...
