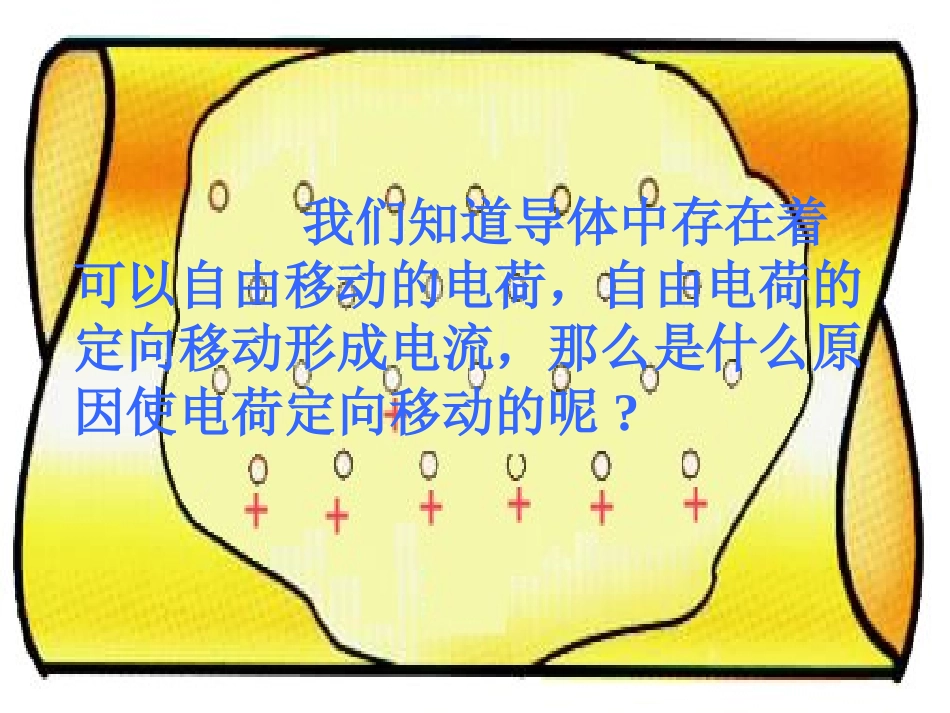

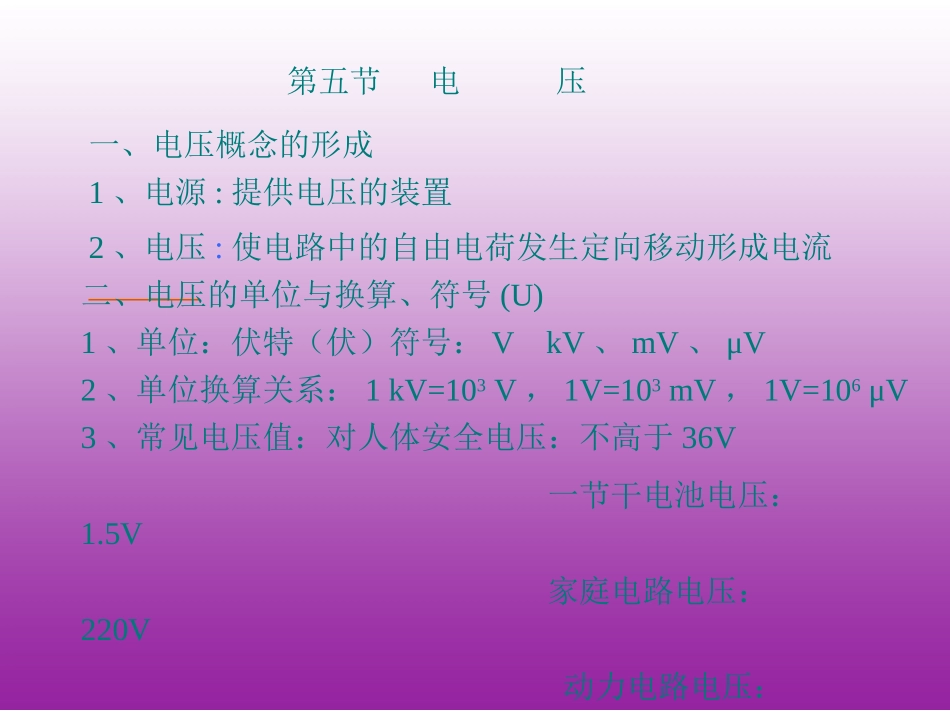

我们知道导体中存在着可以自由移动的电荷，自由电荷的定向移动形成电流，那么是什么原因使电荷定向移动的呢?第五节电压1、电源:提供电压的装置2、电压:使电路中的自由电荷发生定向移动形成电流第五节电压一、电压概念的形成1、单位：伏特（伏）符号：VkV、mV、μV2、单位换算关系：1kV=103V，1V=103mV，1V=106μV3、常见电压值：对人体安全电压：不高于36V一节干电池电压：1.5V家庭电路电压：220V动力电路电压：380V二、电压的单位与换算、符号(U)三、电压表的正确使用1、测量前观察量程(0—3V，0—15V）认清分度值（0.1V，0.5V）调零：若指针不指“0”的位置，应拧动调零旋钮，使指针指“0”.2、电压表应该并联在电路中.3、“+”、“-”接线柱的接法要正确（即电流从“+”接线柱流入，再从“-”接线柱流出）.4、被测电压不能超过电压表的量程（用试触的方法选择）练习读数：_____V_____V2.49在图6-15所示的电路图中，能用电压表正确测出灯L2两端电压的是（）ABCDD练习提出问题：我们已经知道串联电路、并联电路中的电流关系，大家猜想一下电压关系如何呢？用电压表测量串联电路中的电压[目的]1、用电压表测量串联电路中的各部分电路两端的电压.2、研究串联电路两端的总电压和各部分电压的关系.[器材]小电珠(连灯座)2个，电压表，电源，导线，电键用电压表测量串联电路中的电压[步骤]1、按下图连接电路，使两个小电珠连接成串联电路。用电压表测量串联电路中的电压[步骤]2、按下图连接电路，测量小电珠L1两端的电压U1。L1L2U1VL2L1SA用电压表测量串联电路中的电压[步骤]3、按下图连接电路，测量小电珠L2两端的电压U2。L1L2U2VL2L1SA用电压表测量串联电路中的电压[步骤]4、按下图连接电路，测量小电珠L1和L2两端的总电压U。L1L2UL2L1VSA用电压表测量串联电路中的电压[结果]串联电路中电流U1=_______U2=_______U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路U=U1+U2用电压表测量并联电路中的电压[目的]1、用电压表测量并联电路中各支路两端的电压.2、研究并联电路中各支路两端电压的关系.[器材]小电珠(连灯座)2个，电压表，电源，导线，电键用电压表测量并联电路中的电压[步骤]1、按下图连接电路，使两个小电珠并联。用电压表测量并联电路中的电压[步骤]2、按下图连接电路，测量小电珠L1两端的电压U1。L1L2U1用电压表测量并联电路中的电压[步骤]3、按下图连接电路，测量小电珠L2两端的电压U2。L1L2U2用电压表测量并联电路中的电压[步骤]4、按下图连接电路，测量并联电路两端的电压U。L1L2U用电压表测量并联电路中的电压[结果]并联电路中电流U1=_______U2=_______U=_______实验表明并联电路中，各支路两端的电压相等.并联电路U1=U2串联电路中的电压关系:串联电路总电压等于各个用电器两端电压之和：U=U1+U2并联电路中的电压关系:并联电路各用电器两端电压相等：U1=U21．电压的作用是使______定向移动形成______的原因．2．一节干电池的电压是______V；家庭电路的电压是______V；不高于______V的电压是安全的．3．完成下列单位换算：①5000V=______kV=_________mV．②22kV=___________V=___________mV．③380μV=_____________V=____________kV.4．测量电压使用______，必须把它______接在要测量的那部分电路两端，使用时必须把电压表的“+”接线柱跟靠近电源______极端，还要注意所测的电压不得超过它的______．课堂练习电荷电流1.52203655×1062.2×1042.2×1073.8×10-43.8×10-7电压表并联正量程1、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？VVABCL1L2V12U1UU2==-14V-8V=6V解：答：电压表V2的示数是6V。串联电路中的电压关系:串联电路总电压等于各个用电器两端电压之和：U=U1+U2并联电路中的电压关系:并联电路各用电器两端电压相等：U1=U2=U课堂小结：1.电压概念的形成：a、电压使电路中形成电流b、电源是提供电压的设备2.电压的单位及换算3.电压表的正确使用及注意事项4.实验探究串联电路的电压关系,并联电路的电压关系:串联电路总电压等于各个用电器两端电压之和：U=U1+U2并联电路各用电器两端电压相等：U1=U2=U
