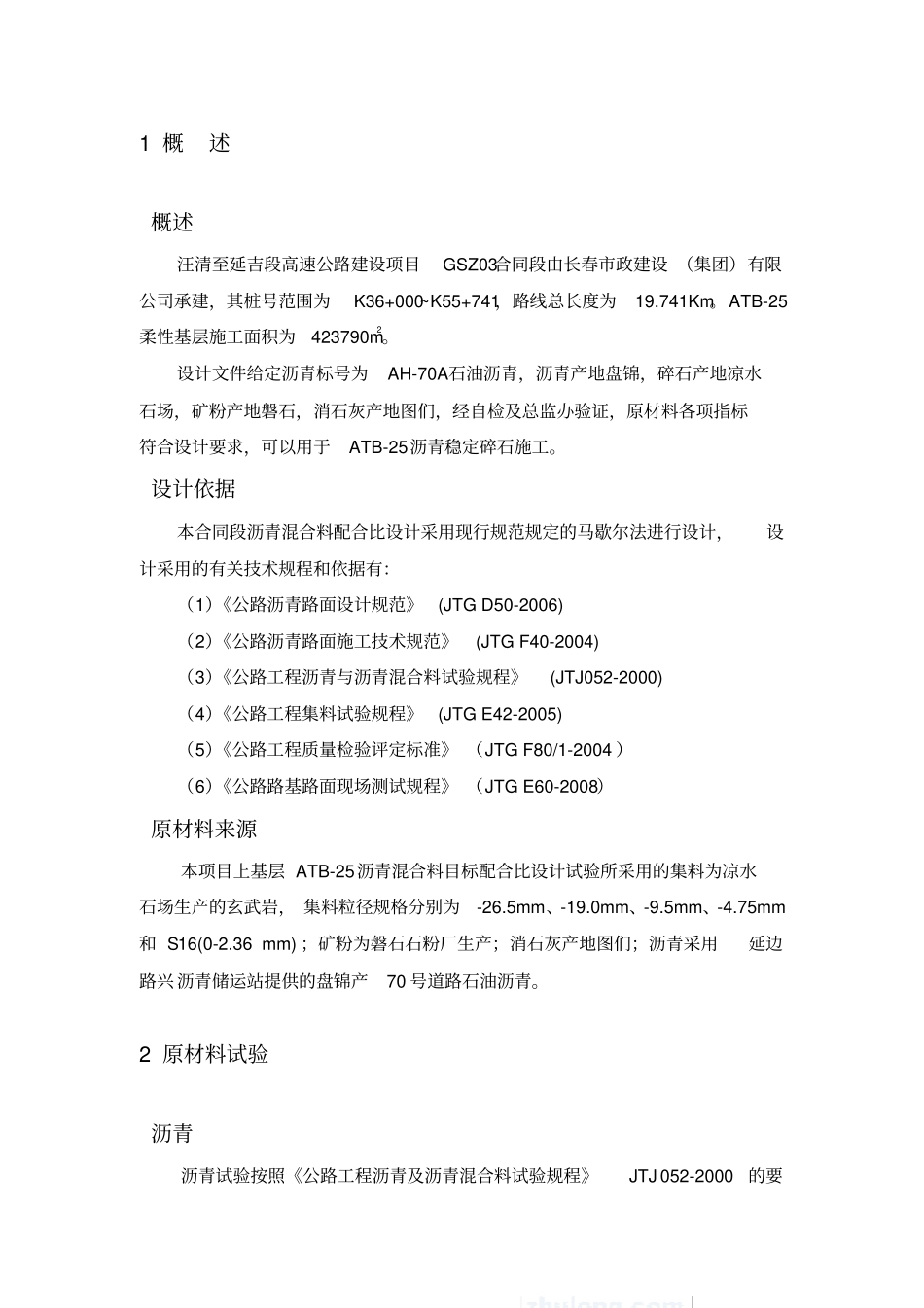

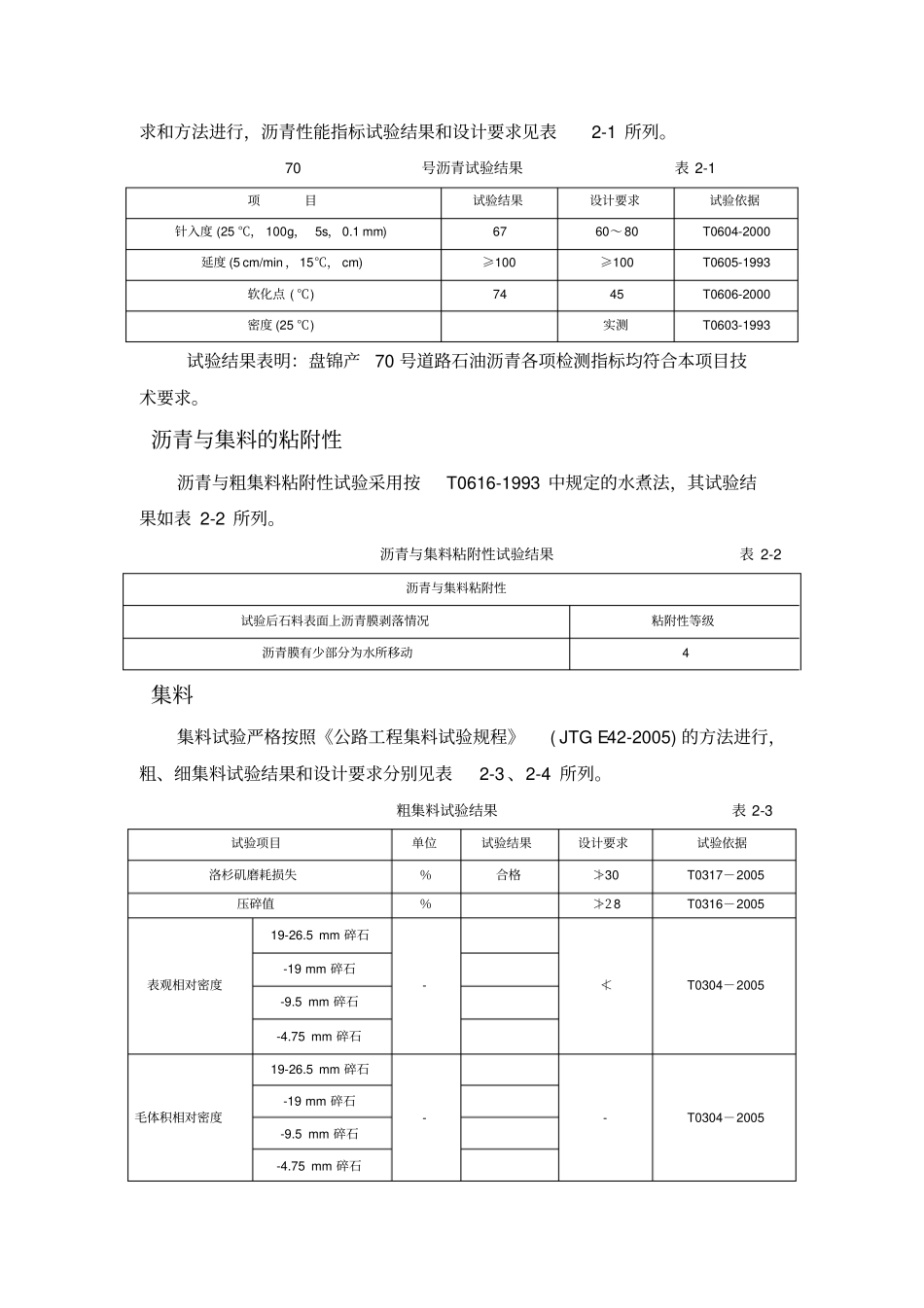

ATB-25沥青混合料目标配合比设计报告1概述概述汪清至延吉段高速公路建设项目GSZ03合同段由长春市政建设（集团）有限公司承建，其桩号范围为K36+000~K55+741，路线总长度为19.741Km。ATB-25柔性基层施工面积为423790m2。设计文件给定沥青标号为AH-70A石油沥青，沥青产地盘锦，碎石产地凉水石场，矿粉产地磐石，消石灰产地图们，经自检及总监办验证，原材料各项指标符合设计要求，可以用于ATB-25沥青稳定碎石施工。设计依据本合同段沥青混合料配合比设计采用现行规范规定的马歇尔法进行设计，设计采用的有关技术规程和依据有：（1）《公路沥青路面设计规范》(JTGD50-2006)（2）《公路沥青路面施工技术规范》(JTGF40-2004)（3）《公路工程沥青与沥青混合料试验规程》(JTJ052-2000)（4）《公路工程集料试验规程》(JTGE42-2005)（5）《公路工程质量检验评定标准》（JTGF80/1-2004）（6）《公路路基路面现场测试规程》（JTGE60-2008）原材料来源本项目上基层ATB-25沥青混合料目标配合比设计试验所采用的集料为凉水石场生产的玄武岩，集料粒径规格分别为-26.5mm、-19.0mm、-9.5mm、-4.75mm和S16(0-2.36mm)；矿粉为磐石石粉厂生产；消石灰产地图们；沥青采用延边路兴沥青储运站提供的盘锦产70号道路石油沥青。2原材料试验沥青沥青试验按照《公路工程沥青及沥青混合料试验规程》JTJ052-2000的要求和方法进行，沥青性能指标试验结果和设计要求见表2-1所列。70号沥青试验结果表2-1项目试验结果设计要求试验依据针入度(25℃，100g，5s，0.1mm)6760～80T0604-2000延度(5cm/min，15℃，cm)≥100≥100T0605-1993软化点(℃)7445T0606-2000密度(25℃)实测T0603-1993试验结果表明：盘锦产70号道路石油沥青各项检测指标均符合本项目技术要求。沥青与集料的粘附性沥青与粗集料粘附性试验采用按T0616-1993中规定的水煮法，其试验结果如表2-2所列。沥青与集料粘附性试验结果表2-2沥青与集料粘附性试验后石料表面上沥青膜剥落情况粘附性等级沥青膜有少部分为水所移动4集料集料试验严格按照《公路工程集料试验规程》(JTGE42-2005)的方法进行，粗、细集料试验结果和设计要求分别见表2-3、2-4所列。粗集料试验结果表2-3试验项目单位试验结果设计要求试验依据洛杉矶磨耗损失％合格≯30T0317－2005压碎值％≯28T0316－2005表观相对密度19-26.5mm碎石-≮T0304－2005-19mm碎石-9.5mm碎石-4.75mm碎石毛体积相对密度19-26.5mm碎石--T0304－2005-19mm碎石-9.5mm碎石-4.75mm碎石吸水率19-26.5mm碎石％≯T0307－2005-19mm碎石-9.5mm碎石-4.75mm碎石软石含量％-≯5T0320－2000针片状颗粒含量19-26.5mm碎石％≯18T0312－2005-19mm碎石-9.5mm碎石水洗法＜0.075mm颗粒含量19-26.5mm碎石％≯1T0310－2005-19mm碎石-9.5mm碎石-4.75mm碎石细集料试验结果表2-4试验项目单位试验结果设计要求试验依据表观相对密度--≮T0330－2005毛体积相对密度--砂当量％67≮60T0334－2005坚固性％-≯12T0340－2005亚甲蓝值g/cm3≯25T0349－2005由表2-3和表2-4试验结果可见：粗、细集料各项检测指标均符合本项目技术要求。矿粉及消石灰试验矿粉及水泥试验项目按《公路工程集料试验规程》(JTGE42-2005)规定的方法进行试验，其结果见表2-5所列。矿粉及消石灰技术指标表2-5试验项目单位试验结果设计要求试验依据表观相对密度矿粉-≮T0352-2000消石灰\矿粉亲水系数--＜1T0353-2000含水量％≯1T0332-2005塑性指数-＜4T0354-2000粒度范围＜0.6mm矿粉％100100T0351-2000消石灰100＜0.15mm矿粉90～100消石灰＜0.075mm矿粉75～100消石灰由表2-5试验结果可见：矿粉各项检测指标均符合本项目技术要求。3ATB-25型沥青混合料目标配合比设计根据本项目实际情况和工期安排，本合同段沥青混合料配合比设计采用马歇尔试验法。根据本合同使用的矿料和沥青实际情况，以及其他项目的成功经验，拟定三个矿料级配进行试验，以确定各种材料的最佳组成，使之既能满足路面性能要求，又能符合经济性。方案Ⅰ1、原材料筛分及合成级配各种矿料级配和方案I合成矿料级配如表3-1所列。ATB-25型沥青混合料合成矿料级配组成(方案Ⅰ)表3-12、矿料合成级配曲线图方案Ⅰ矿料合成级配...
