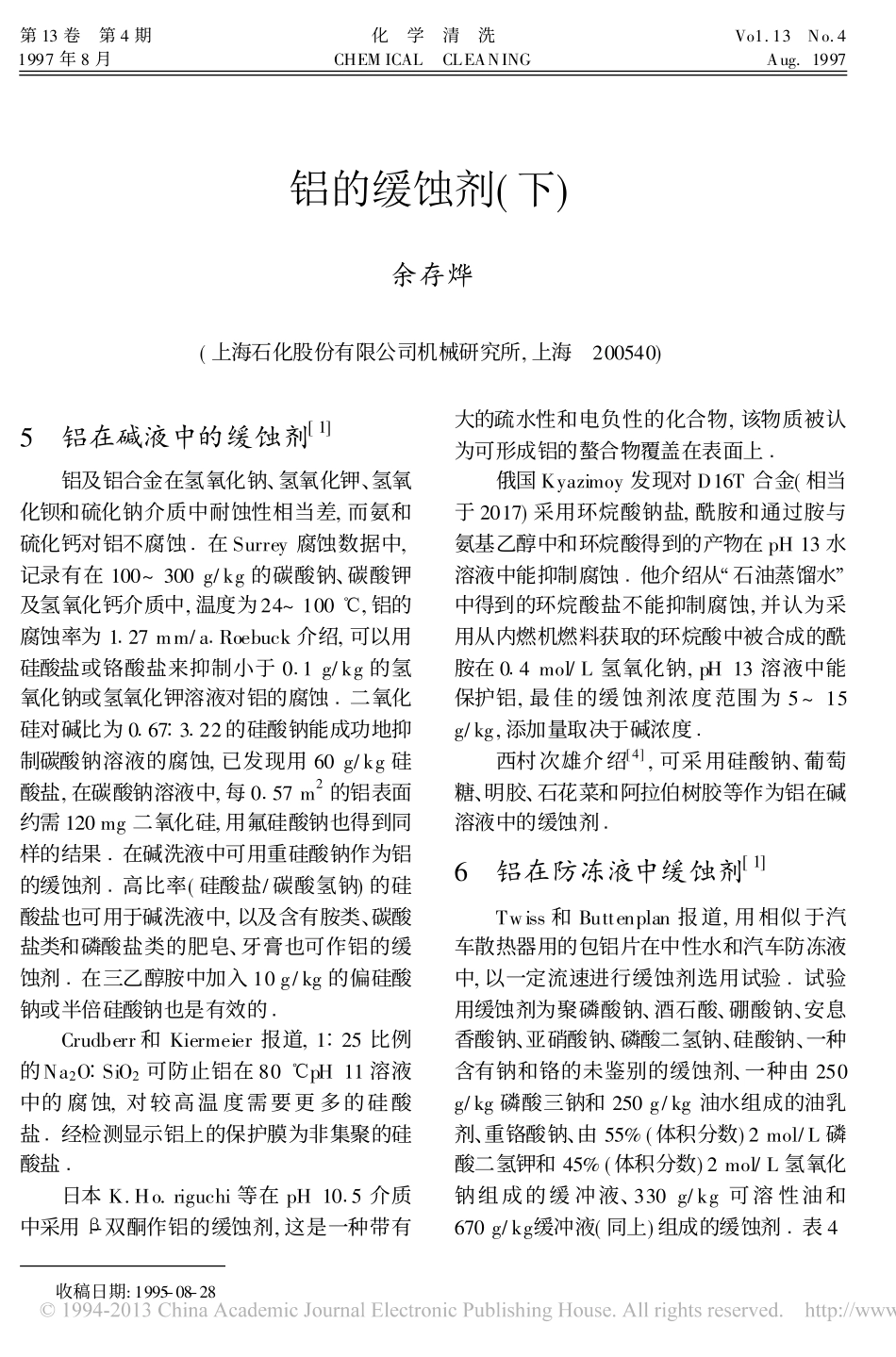

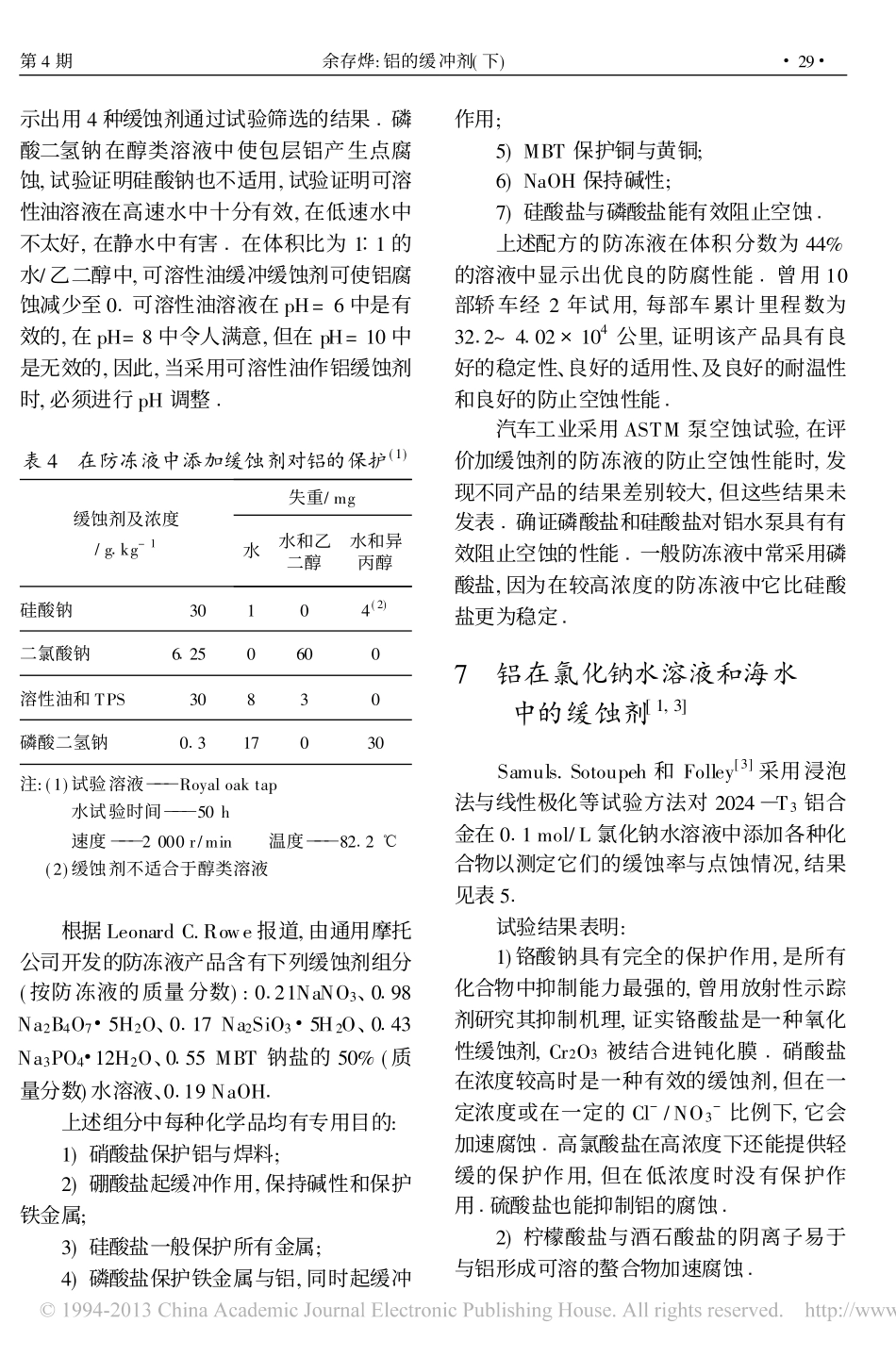

铝的缓蚀剂(下)余存烨(上海石化股份有限公司机械研究所,上海200540)5铝在碱液中的缓蚀剂[1]铝及铝合金在氢氧化钠、氢氧化钾、氢氧化钡和硫化钠介质中耐蚀性相当差,而氨和硫化钙对铝不腐蚀1在Surrey腐蚀数据中,记录有在100~300g/kg的碳酸钠、碳酸钾及氢氧化钙介质中,温度为24~100e,铝的腐蚀率为1127mm/a1Roebuck介绍,可以用硅酸盐或铬酸盐来抑制小于011g/kg的氢氧化钠或氢氧化钾溶液对铝的腐蚀1二氧化硅对碱比为0167B3122的硅酸钠能成功地抑制碳酸钠溶液的腐蚀,已发现用60g/kg硅酸盐,在碳酸钠溶液中,每0157m2的铝表面约需120mg二氧化硅,用氟硅酸钠也得到同样的结果1在碱洗液中可用重硅酸钠作为铝的缓蚀剂1高比率(硅酸盐/碳酸氢钠)的硅酸盐也可用于碱洗液中,以及含有胺类、碳酸盐类和磷酸盐类的肥皂、牙膏也可作铝的缓蚀剂1在三乙醇胺中加入10g/kg的偏硅酸钠或半倍硅酸钠也是有效的1Crudberr和Kiermeier报道,1B25比例的Na2OBSiO2可防止铝在80epH11溶液中的腐蚀,对较高温度需要更多的硅酸盐1经检测显示铝上的保护膜为非集聚的硅酸盐1日本K.Ho.riguchi等在pH1015介质中采用B-双酮作铝的缓蚀剂,这是一种带有大的疏水性和电负性的化合物,该物质被认为可形成铝的螯合物覆盖在表面上1俄国Kyazimoy发现对D16T合金(相当于2017)采用环烷酸钠盐,酰胺和通过胺与氨基乙醇中和环烷酸得到的产物在pH13水溶液中能抑制腐蚀1他介绍从/石油蒸馏水0中得到的环烷酸盐不能抑制腐蚀,并认为采用从内燃机燃料获取的环烷酸中被合成的酰胺在014mol/L氢氧化钠,pH13溶液中能保护铝,最佳的缓蚀剂浓度范围为5~15g/kg,添加量取决于碱浓度1西村次雄介绍[4],可采用硅酸钠、葡萄糖、明胶、石花菜和阿拉伯树胶等作为铝在碱溶液中的缓蚀剂16铝在防冻液中缓蚀剂[1]Twiss和Buttenplan报道,用相似于汽车散热器用的包铝片在中性水和汽车防冻液中,以一定流速进行缓蚀剂选用试验1试验用缓蚀剂为聚磷酸钠、酒石酸、硼酸钠、安息香酸钠、亚硝酸钠、磷酸二氢钠、硅酸钠、一种含有钠和铬的未鉴别的缓蚀剂、一种由250g/kg磷酸三钠和250g/kg油水组成的油乳剂、重铬酸钠、由55%(体积分数)2mol/L磷酸二氢钾和45%(体积分数)2mol/L氢氧化钠组成的缓冲液、330g/kg可溶性油和670g/kg缓冲液(同上)组成的缓蚀剂1表4收稿日期:1995-08-28第13卷第4期化学清洗Vo1.13No.41997年8月CHEMICALCLEANINGAug.1997示出用4种缓蚀剂通过试验筛选的结果1磷酸二氢钠在醇类溶液中使包层铝产生点腐蚀,试验证明硅酸钠也不适用,试验证明可溶性油溶液在高速水中十分有效,在低速水中不太好,在静水中有害1在体积比为1B1的水/乙二醇中,可溶性油缓冲缓蚀剂可使铝腐蚀减少至01可溶性油溶液在pH=6中是有效的,在pH=8中令人满意,但在pH=10中是无效的,因此,当采用可溶性油作铝缓蚀剂时,必须进行pH调整1表4在防冻液中添加缓蚀剂对铝的保护(1)缓蚀剂及浓度/g1kg-1失重/mg水水和乙二醇水和异丙醇硅酸钠30104(2)二氯酸钠61250600溶性油和TPS30830磷酸二氢钠01317030注:(1)试验溶液)))Royaloaktap水试验时间)))50h速度)))2000r/min温度)))8212e(2)缓蚀剂不适合于醇类溶液根据LeonardC.Rowe报道,由通用摩托公司开发的防冻液产品含有下列缓蚀剂组分(按防冻液的质量分数):0121NaNO3、0198Na2B4O7#5H2O、0117Na2SiO3#5H2O、0143Na3PO4#12H2O、0155MBT钠盐的50%(质量分数)水溶液、0119NaOH1上述组分中每种化学品均有专用目的:1)硝酸盐保护铝与焊料;2)硼酸盐起缓冲作用,保持碱性和保护铁金属;3)硅酸盐一般保护所有金属;4)磷酸盐保护铁金属与铝,同时起缓冲作用;5)MBT保护铜与黄铜;6)NaOH保持碱性;7)硅酸盐与磷酸盐能有效阻止空蚀1上述配方的防冻液在体积分数为44%的溶液中显示出优良的防腐性能1曾用10部轿车经2年试用,每部车累计里程数为3212~4102@104公里,证明该产品具有良好的稳定性、良好的适用性、及良好的耐温性和良好的防止空蚀性能1汽车工业采用ASTM泵空蚀试验,在评价加缓蚀剂的防冻液的防止空蚀性能时,发现不同产品的结果差别较大,但这些结果未发表1确证磷酸盐和硅酸盐对铝水泵具有有效阻止空蚀的性能1一般防冻液中常采用磷酸盐,因为在较高浓度的防冻液中它比硅酸盐更为稳定17铝...
