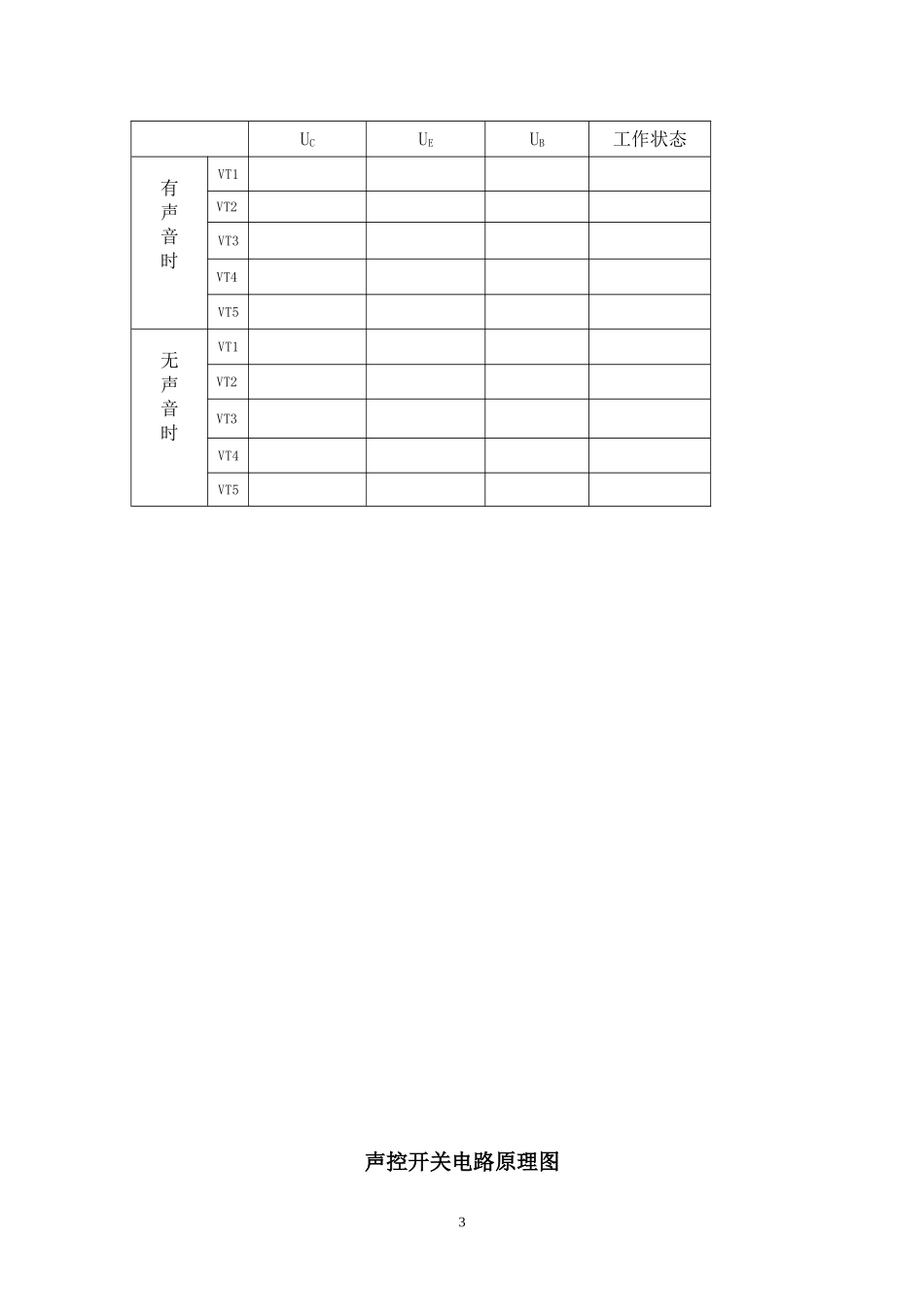

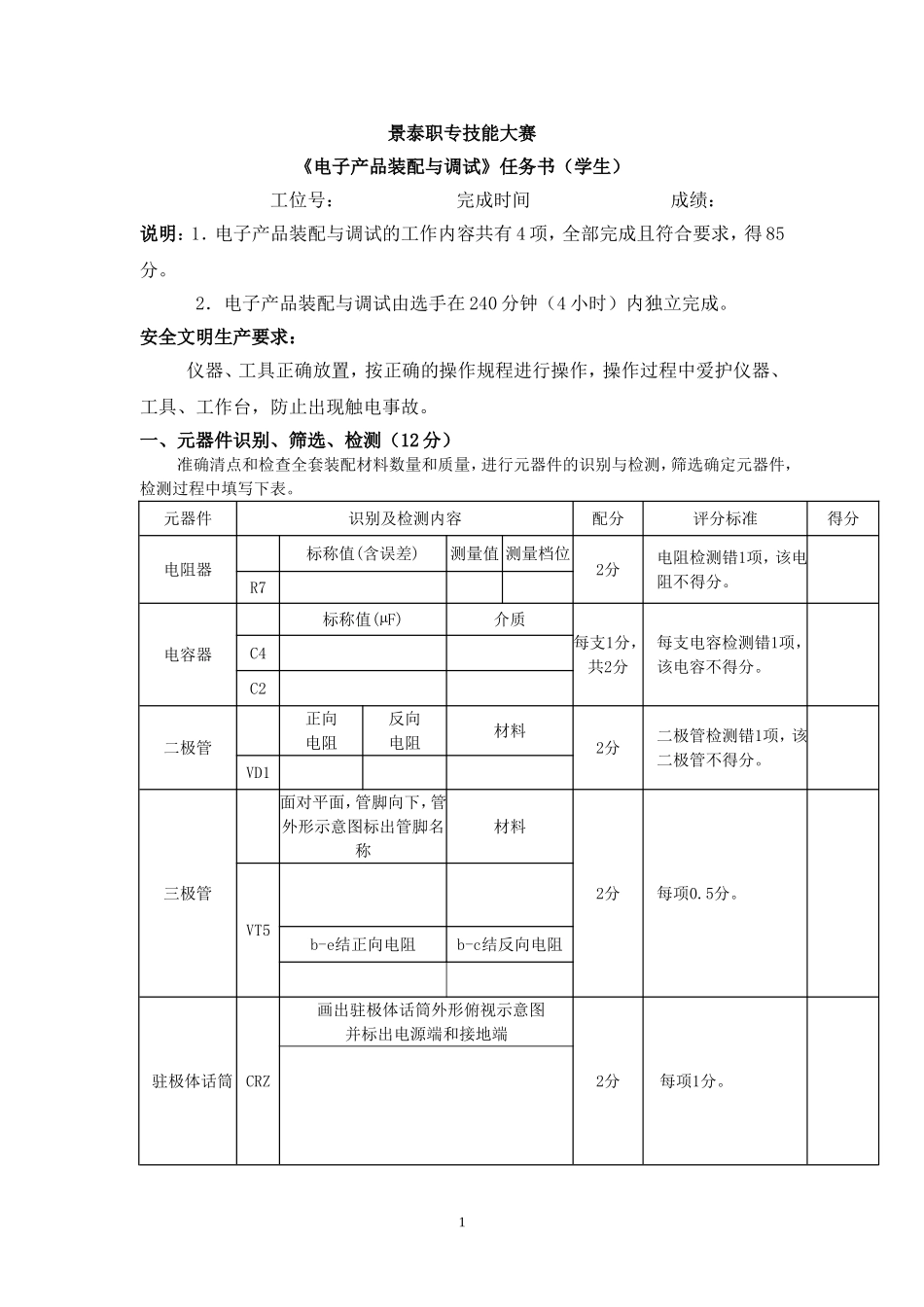

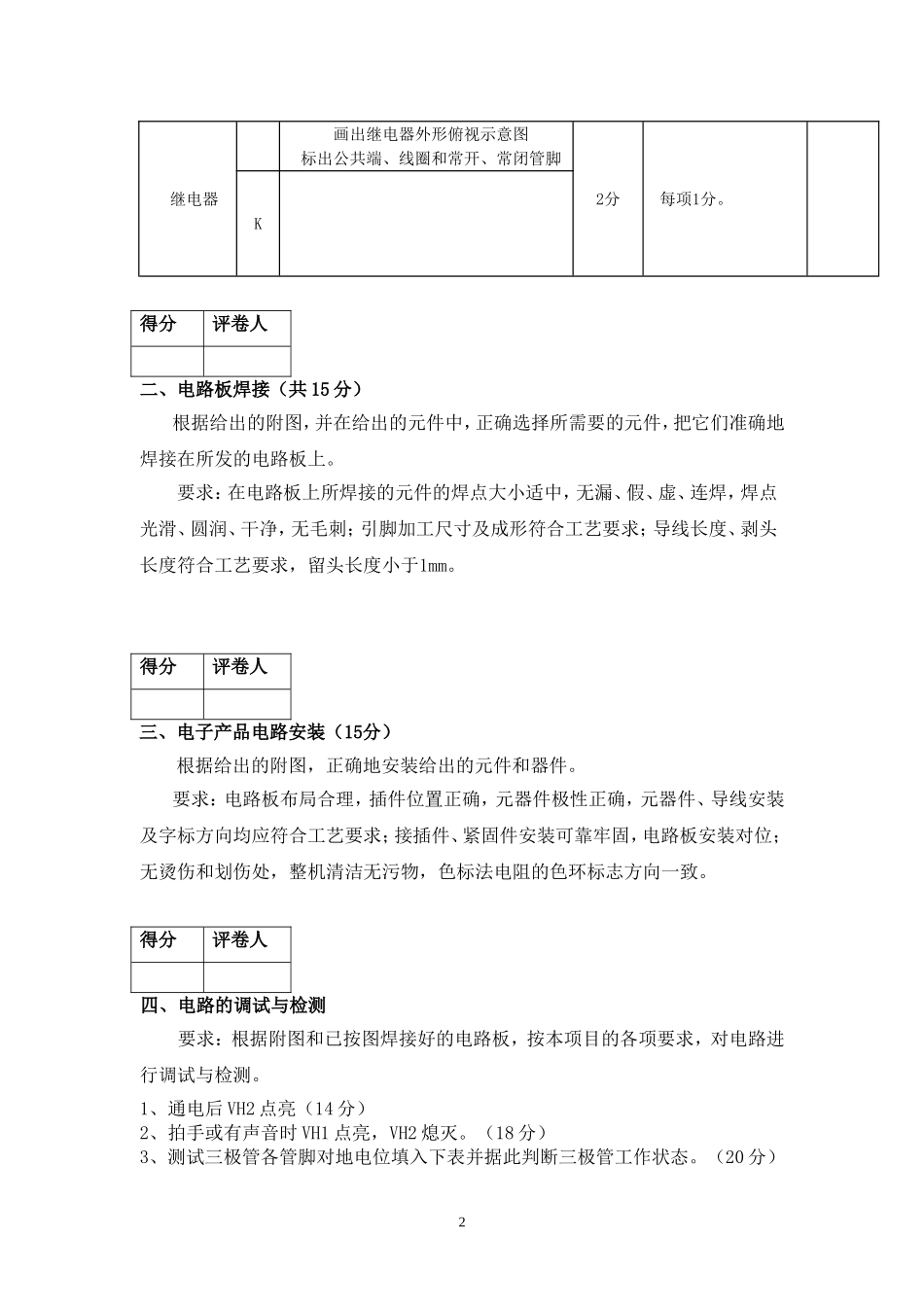

景泰职专技能大赛《电子产品装配与调试》任务书（学生）工位号：完成时间成绩：说明：1．电子产品装配与调试的工作内容共有4项，全部完成且符合要求，得85分。2．电子产品装配与调试由选手在240分钟（4小时）内独立完成。安全文明生产要求：仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器、工具、工作台，防止出现触电事故。一、元器件识别、筛选、检测（12分）准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。元器件识别及检测内容配分评分标准得分电阻器标称值(含误差)测量值测量档位2分电阻检测错1项，该电阻不得分。R7电容器标称值(µF)介质每支1分，共2分每支电容检测错1项，该电容不得分。C4C2二极管正向电阻反向电阻材料2分二极管检测错1项，该二极管不得分。VD1三极管面对平面，管脚向下，管外形示意图标出管脚名称材料2分每项0.5分。VT5b-e结正向电阻b-c结反向电阻驻极体话筒CRZ画出驻极体话筒外形俯视示意图并标出电源端和接地端2分每项1分。1继电器画出继电器外形俯视示意图标出公共端、线圈和常开、常闭管脚2分每项1分。K得分评卷人二、电路板焊接（共15分）根据给出的附图，并在给出的元件中，正确选择所需要的元件，把它们准确地焊接在所发的电路板上。要求：在电路板上所焊接的元件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，留头长度小于1mm。得分评卷人三、电子产品电路安装（15分）根据给出的附图，正确地安装给出的元件和器件。要求：电路板布局合理，插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，电路板安装对位；无烫伤和划伤处，整机清洁无污物，色标法电阻的色环标志方向一致。得分评卷人四、电路的调试与检测要求：根据附图和已按图焊接好的电路板，按本项目的各项要求，对电路进行调试与检测。1、通电后VH2点亮（14分）2、拍手或有声音时VH1点亮，VH2熄灭。（18分）3、测试三极管各管脚对地电位填入下表并据此判断三极管工作状态。（20分）2UCUEUB工作状态有声音时VT1VT2VT3VT4VT5无声音时VT1VT2VT3VT4VT5声控开关电路原理图3焊接电路配套明细表序号标号名称规格数量1R1电阻器1kΩ12R2电阻器200kΩ13R3电阻器82kΩ14R4、R9电阻器3.3kΩ25R5电阻器20KΩ16R6电阻器3.3KΩ17R7电阻器390Ω18R8、R15、R16电阻器2KΩ39R10、R11、R14电阻器10KΩ310R12电阻器2.7KΩ111R13电阻器12KΩ112C1电容器1μF113C2电容器16V47μF114C3电容器16V1μF115C4电容器0.01μF116C5、C6电容器0.047μF217C7电容器16V100μF118VD1~VD4二极管IN4148419VH1、VH2发光二极管HFW314001220VT1~VT4三极管3DG100421VT5三极管3DG130122K直流继电器6~9V123CRZ驻极体话筒自定124GB直流电源7.5V14
