任务1：工程场地平整VIP免费

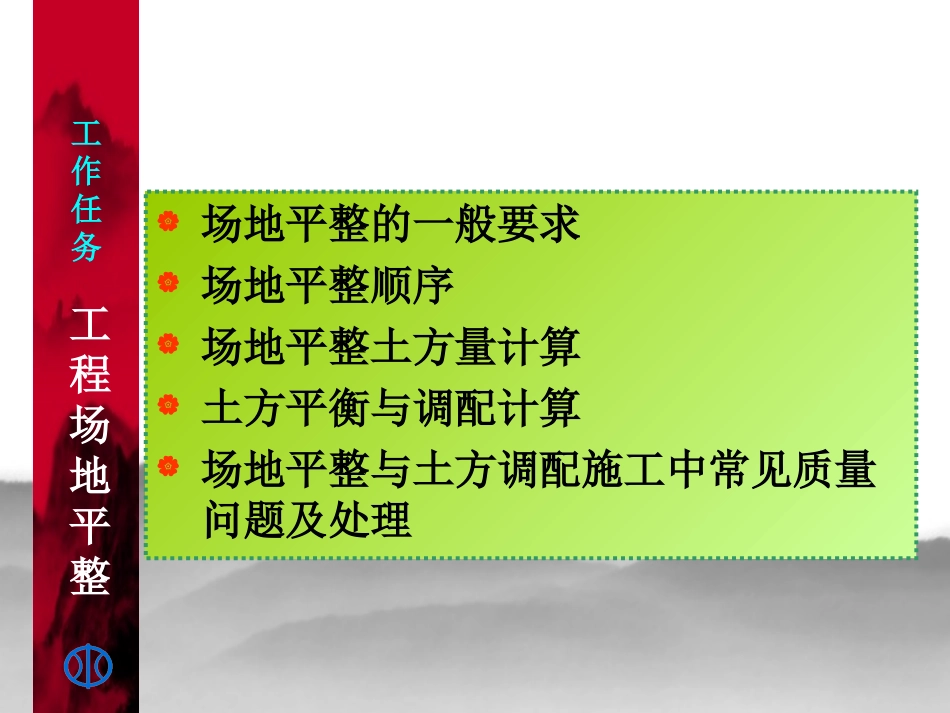

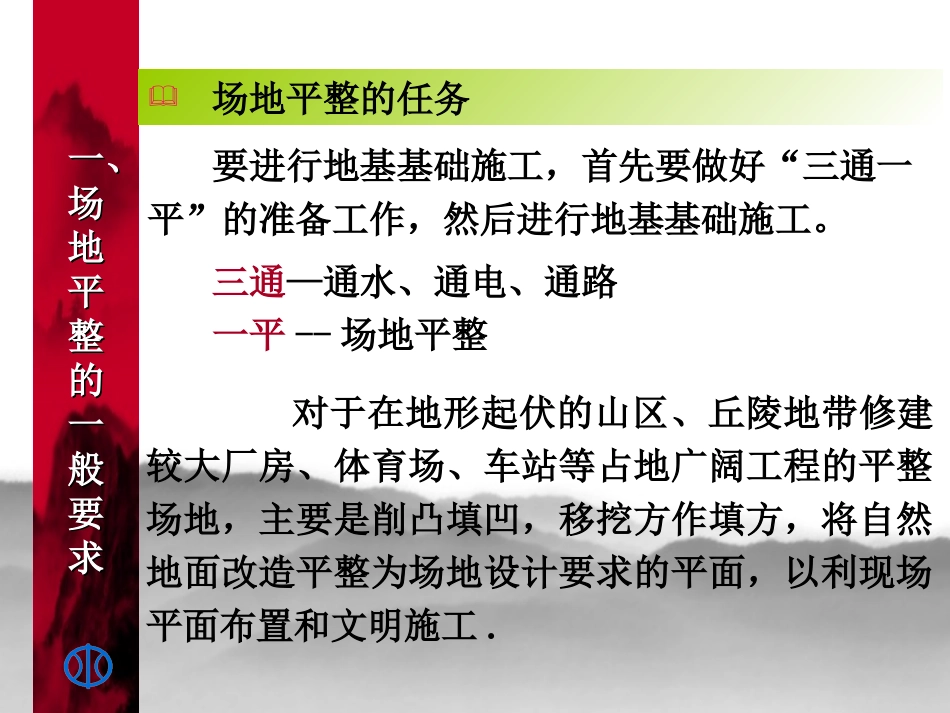

GuangdongTechnicalCollegeofWaterResourcesandElectricEngineering广东水利电力职业技术学院土木工程系版权所有违者必究工作任务工程场地平整场地平整的一般要求场地平整顺序场地平整土方量计算土方平衡与调配计算场地平整与土方调配施工中常见质量问题及处理一、一、场场地地平平整整的的一一般般要要求求要进行地基基础施工，首先要做好“三通一平”的准备工作，然后进行地基基础施工。三通—通水、通电、通路一平--场地平整场地平整的任务对于在地形起伏的山区、丘陵地带修建较大厂房、体育场、车站等占地广阔工程的平整场地，主要是削凸填凹，移挖方作填方，将自然地面改造平整为场地设计要求的平面，以利现场平面布置和文明施工.一、一、场场地地平平整整的的一一般般要要求求1.平整场地应做好地面排水。平整场地的表面坡度应符合设计要求,设计无要求时做成向排水沟方向不小于2‰的坡度.2.平整后的场地表面应逐点检查.检查点为每100~400m2取1点,但不应少于10点;长度、宽度和边坡均为每20m取1点,每边不应少于1点;3.土方工程施工,应经常测量和校核其平面位置、水平标高以及边坡坡度.平面控制桩和水准控制点应采取可靠的保护措施,定期复测和检查.土方不应堆在基坑边缘.场地平整的一般要求二、二、场场地地平平整整程程序序场地平整的一般施工工艺程序:清除地面障碍物清除地面障碍物标定整平范围标定整平范围平整土方平整土方设置水准基点设置水准基点设置方格网,测量标高设置方格网,测量标高现场勘察现场勘察计算土方挖填工程量计算土方挖填工程量场地碾压场地碾压验收验收规范规定：土方工程施工前应进行挖、填方的平衡计算,综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等,做好土方平衡调配,减少重复挖运。三、三、场场地地平平整整土土方方量量计计算算基本方法及步骤方格网法:1.识读方格网图2.确定场地设计标高3.计算场地各个角点的施工高度4.计算“零点”位置，确定零线5.计算方格土方工程量6.边坡土方量计算7.计算土方总量识读方格网图（1）在地形图上将施工区域划分成边长为10～50m的若干个方格网。（2）确定各小方格角点的高程，方法：用水准仪测量或根据地形图上相邻两等高线的高程，用插入法求得。三、三、场场地地平平整整土土方方量量计计算算三、三、场场地地平平整整土土方方量量计计算算场地设计标高是进行场地平整和土方量计算的依据，也是总图规划和竖向设计的依据。合理地确定场地的设计标高，对减少土方量和加速工程进度均具有重要的意义。其原则：（1）应满足生产工艺和运输的要求；（2）充分利用地形，分区或分台阶布置，分别确定不同的设计标高；（3）使挖填平衡，土方量最少；（4）要有一定泄水坡度(≥2‰),满足排水要求；（5）要考虑最高洪水位的影响。确定场地设计标高H0三、三、场场地地平平整整土土方方量量计计算算1.按填挖方平衡初步确定设计标高H01-等高线;2-自然地面;3-设计平面;4—自然地面与设计标高平面的交线（零线）a）地形图上划分方格；b）设计标高示意图图3.1场地设计标高计算简图三、三、场场地地平平整整土土方方量量计计算算设计标高H0:H0——场地设计标高的初步计算值（m）；a——方格边长（m）；N——方格个数；Hi1…Hi4——任一方格的四个角点的标高22123401()4NiiiiiHHHHNaHa可改写成下列格式:012341(234)4HHHHHNH1…H4——1、2、3、4个方格所共有的角点标高三、三、场场地地平平整整土土方方量量计计算算2.场地设计标高的调整：(1)土的可松性影响由于土具有可松性，一般填土会有多余，需相应地提高设计标高。(2)场内挖方和填方的影响由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从经济观点出发，将部分挖方就近弃于场外或将部分填方就近取土于场外等，均会引起挖填土方量的变化。必要时亦需调整设计标高。三、三、场场地地平平整整土土方方量量计计算算(3)泄水坡度的影响当按调整后的同一设计标高进行场地平整时，则整个地表面均处于同一水平面；但实际上由于排水的要求，场地表面需有一定的泄水坡度。因此，还得根据场地泄水坡度的要求(单面泄水...
