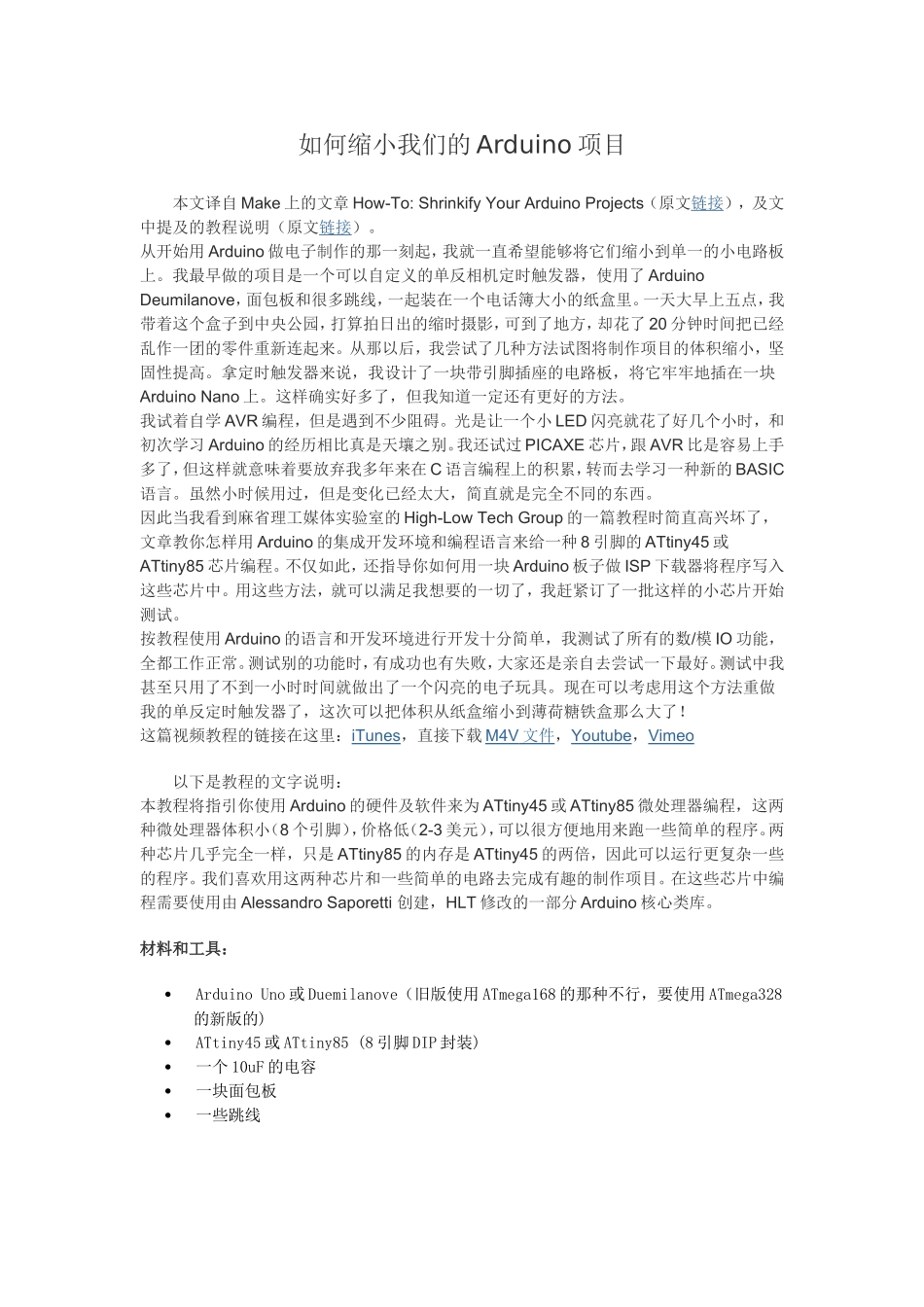

如何缩小我们的Arduino项目本文译自Make上的文章How-To:ShrinkifyYourArduinoProjects（原文链接），及文中提及的教程说明（原文链接）。从开始用Arduino做电子制作的那一刻起，我就一直希望能够将它们缩小到单一的小电路板上。我最早做的项目是一个可以自定义的单反相机定时触发器，使用了ArduinoDeumilanove，面包板和很多跳线，一起装在一个电话簿大小的纸盒里。一天大早上五点，我带着这个盒子到中央公园，打算拍日出的缩时摄影，可到了地方，却花了20分钟时间把已经乱作一团的零件重新连起来。从那以后，我尝试了几种方法试图将制作项目的体积缩小，坚固性提高。拿定时触发器来说，我设计了一块带引脚插座的电路板，将它牢牢地插在一块ArduinoNano上。这样确实好多了，但我知道一定还有更好的方法。我试着自学AVR编程，但是遇到不少阻碍。光是让一个小LED闪亮就花了好几个小时，和初次学习Arduino的经历相比真是天壤之别。我还试过PICAXE芯片，跟AVR比是容易上手多了，但这样就意味着要放弃我多年来在C语言编程上的积累，转而去学习一种新的BASIC语言。虽然小时候用过，但是变化已经太大，简直就是完全不同的东西。因此当我看到麻省理工媒体实验室的High-LowTechGroup的一篇教程时简直高兴坏了，文章教你怎样用Arduino的集成开发环境和编程语言来给一种8引脚的ATtiny45或ATtiny85芯片编程。不仅如此，还指导你如何用一块Arduino板子做ISP下载器将程序写入这些芯片中。用这些方法，就可以满足我想要的一切了，我赶紧订了一批这样的小芯片开始测试。按教程使用Arduino的语言和开发环境进行开发十分简单，我测试了所有的数/模IO功能，全都工作正常。测试别的功能时，有成功也有失败，大家还是亲自去尝试一下最好。测试中我甚至只用了不到一小时时间就做出了一个闪亮的电子玩具。现在可以考虑用这个方法重做我的单反定时触发器了，这次可以把体积从纸盒缩小到薄荷糖铁盒那么大了！这篇视频教程的链接在这里：iTunes，直接下载M4V文件，Youtube，Vimeo以下是教程的文字说明：本教程将指引你使用Arduino的硬件及软件来为ATtiny45或ATtiny85微处理器编程，这两种微处理器体积小（8个引脚），价格低（2-3美元），可以很方便地用来跑一些简单的程序。两种芯片几乎完全一样，只是ATtiny85的内存是ATtiny45的两倍，因此可以运行更复杂一些的程序。我们喜欢用这两种芯片和一些简单的电路去完成有趣的制作项目。在这些芯片中编程需要使用由AlessandroSaporetti创建，HLT修改的一部分Arduino核心类库。材料和工具：ArduinoUno或Duemilanove（旧版使用ATmega168的那种不行，要使用ATmega328的新版的)ATtiny45或ATtiny85(8引脚DIP封装)一个10uF的电容一块面包板一些跳线软件你需要Arduino的集成开发环境（版本0022，Arduino官网），支持ATtiny45/85芯片的插件（下载地址），Arduinok开发环境软件的安装指南有Windows及MacOSX版的。ATtiny45及ATtiny85引脚图：安装ATtiny45/ATtiny85的支持插件下载插件找到你电脑中Arduino小程序的存储文件夹在该文件夹中新建一个名为hardware文件夹从下载的zip文件中将attiny45_85文件夹解压缩到hardware文件夹中重启Arduino开发环境将Arduino板作为开发工具我们将使用Arduino为这两种微处理器编程，首先，我们要把Arduino板变成ISP下载器：运行Arduino开发环境在examples菜单项下打开ArduinoISP小程序选择对应于你正在使用的Arduino型号及串口上载ArduinoISP小程序将Arduino板与ATtiny微处理器连接请按下图所示连接Arduino和ATtiny，注意ATtiny表面的定位点，按正确位置插好。如果你用的是ArduinoUno的话，还要在Arduino的reset和ground引脚间连入一个10uF的电容（电容负极一端接ground）。引脚接法：ATtinyPin2接ArduinoPin13（其它下载器的话接SCK口）ATtinyPin1接ArduinoPin12（其它下载器的话接MISO口）ATtinyPin0接ArduinoPin11（其它下载器的话接MOSI口）ATtinyResetPin接ArduinoPin10（其它下载器的话接RESET口）为ATtiny45或ATtiny85编程下面我们将可以使用Arduino做下载器将程序载入到ATtiny45/85中：在examp...
