苏科版九上物理第十一章 第一节 杠杆VIP免费

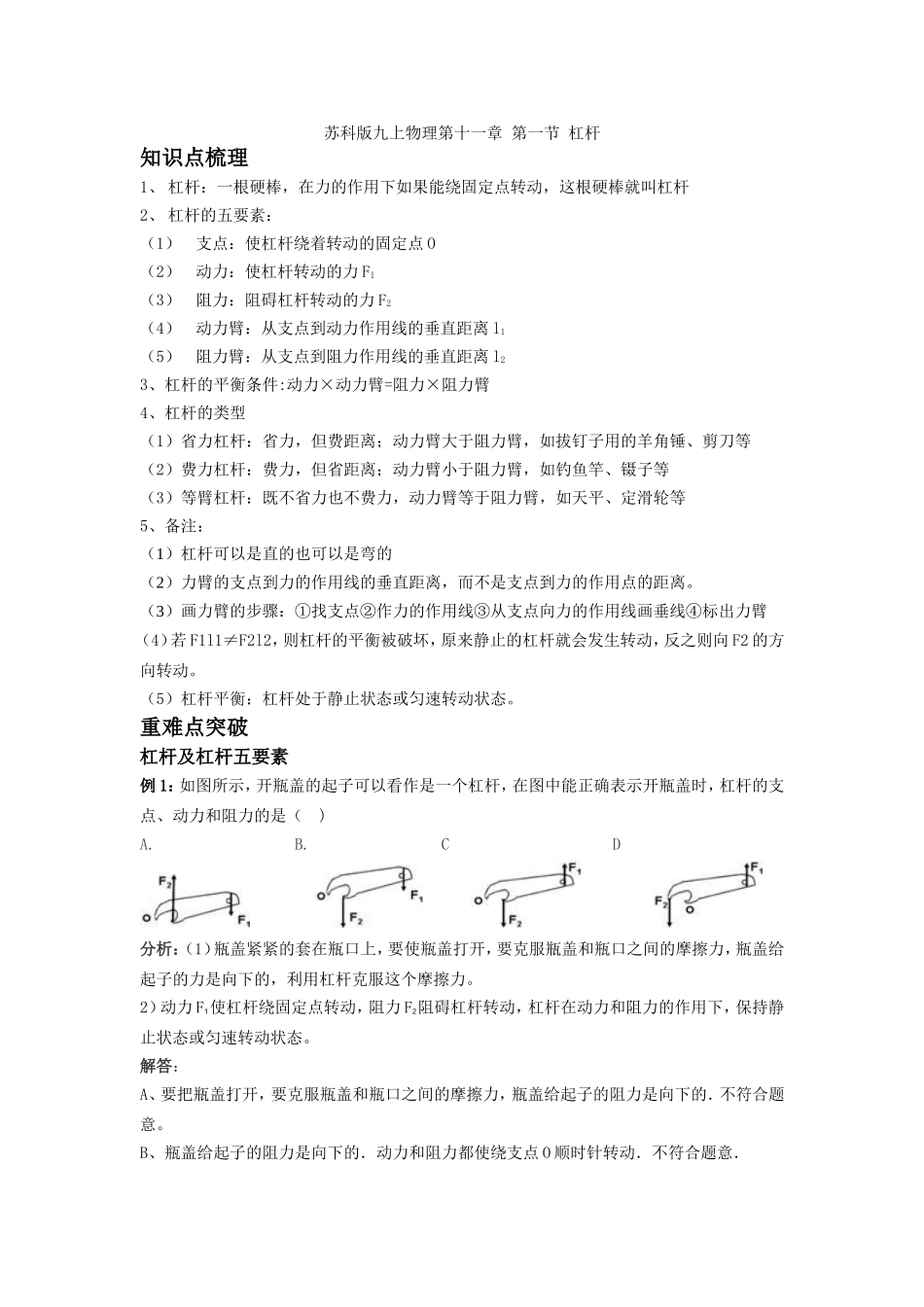

苏科版九上物理第十一章第一节杠杆知识点梳理1、杠杆：一根硬棒，在力的作用下如果能绕固定点转动，这根硬棒就叫杠杆2、杠杆的五要素：（1）支点：使杠杆绕着转动的固定点O（2）动力：使杠杆转动的力F1（3）阻力：阻碍杠杆转动的力F2（4）动力臂：从支点到动力作用线的垂直距离l1（5）阻力臂：从支点到阻力作用线的垂直距离l23、杠杆的平衡条件:动力×动力臂=阻力×阻力臂4、杠杆的类型（1）省力杠杆：省力，但费距离；动力臂大于阻力臂，如拔钉子用的羊角锤、剪刀等（2）费力杠杆：费力，但省距离；动力臂小于阻力臂，如钓鱼竿、镊子等（3）等臂杠杆：既不省力也不费力，动力臂等于阻力臂，如天平、定滑轮等5、备注：（1）杠杆可以是直的也可以是弯的（2）力臂的支点到力的作用线的垂直距离，而不是支点到力的作用点的距离。（3）画力臂的步骤：①找支点②作力的作用线③从支点向力的作用线画垂线④标出力臂（4）若F1l1≠F2l2，则杠杆的平衡被破坏，原来静止的杠杆就会发生转动，反之则向F2的方向转动。（5）杠杆平衡：杠杆处于静止状态或匀速转动状态。重难点突破杠杆及杠杆五要素例1：如图所示，开瓶盖的起子可以看作是一个杠杆，在图中能正确表示开瓶盖时，杠杆的支点、动力和阻力的是（)A.B.CD分析：（1）瓶盖紧紧的套在瓶口上，要使瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的力是向下的，利用杠杆克服这个摩擦力。2）动力F1使杠杆绕固定点转动，阻力F2阻碍杠杆转动，杠杆在动力和阻力的作用下，保持静止状态或匀速转动状态。解答：A、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．不符合题意。B、瓶盖给起子的阻力是向下的．动力和阻力都使绕支点O顺时针转动．不符合题意．C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．符合题意．D、如图，动力和阻力都使起子绕支点O逆时针转动．不符合题意．例2：如图所示，工人师傅将油桶推上台阶，下列说法正确的是（）A.这不能看作杠杆，因为油桶是圆的B.这不能看作杠杆，因为没有支点C．这可以看作杠杆，因为满足杠杆的所有条件D．这可以看作杠杆，支点就是横截面的圆心分析：本题主要考查对杠杆极其支点定义的记忆，能绕着固定点转动的硬棒叫杠杆，杠杆绕着转动的点叫支点解：由图可知工人师傅将油桶推上台阶的过程中，在推力（可以看作动力）作用下，油桶绕着与台阶的接触点转动，油桶的重力可以看作阻力，因此满足杠杆的所有条件，可以看作杠杆。选C练习1下列说法正确的是（）A.杠杆的支点一定在杠杆上B.杠杆的长度就是动力臂与阻力臂之和C.使用杠杆不可能省距离，但可能省力D.杠杆的支点一定在动力作用点与阻力作用点之间练习2如图所示，是自卸车的示意图，车厢部分可视为杠杆，则支点是，动力是，阻力是，物体放在车厢后部是（省力or费力）画力臂例3.下列关于力F1力臂的作图中，正确的是（）A.B.C.D.解析：根据力臂的画法进行分析，动力臂即支点到动力作用线的距离例4.如图是列车是售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂。分析：首先应找到本题的支点在后轮的着地点，其次知道使手推车前轮向上翘起阻力为手推车的重力，阻力臂为支点到重力作用线的距离，阻力与阻力臂的乘积是定值，最后能根据杠杆平衡条件，分析出动力臂最长时动力最小，支点到动力的作用点的距离为动力臂最长。练习3.如图所示，动力F的力臂是（）A.BCB.OCC.OBD.OD练习4.如图所示，F1、F2、F3、G四个力中，力臂最长的一个力是（）A.F1B.F2C.F3D.G练习5如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2．杠杆类型与杠杆平衡条件例5、如图所示的四个用具中，属于费力杠杆的是（）A.B.C.D.例6、一、阻力一定，判断动力的变化情况如图所示，轻质杠杆可绕o转动，在A点始终受一垂直作用于杠杆的力，在从A缓慢转动A’位置时，力F将（）A.变大B．变小C．先变大，后变小D．先变小，后变大分析：此题考查力矩的动态平衡，只需找到F力矩和重...
