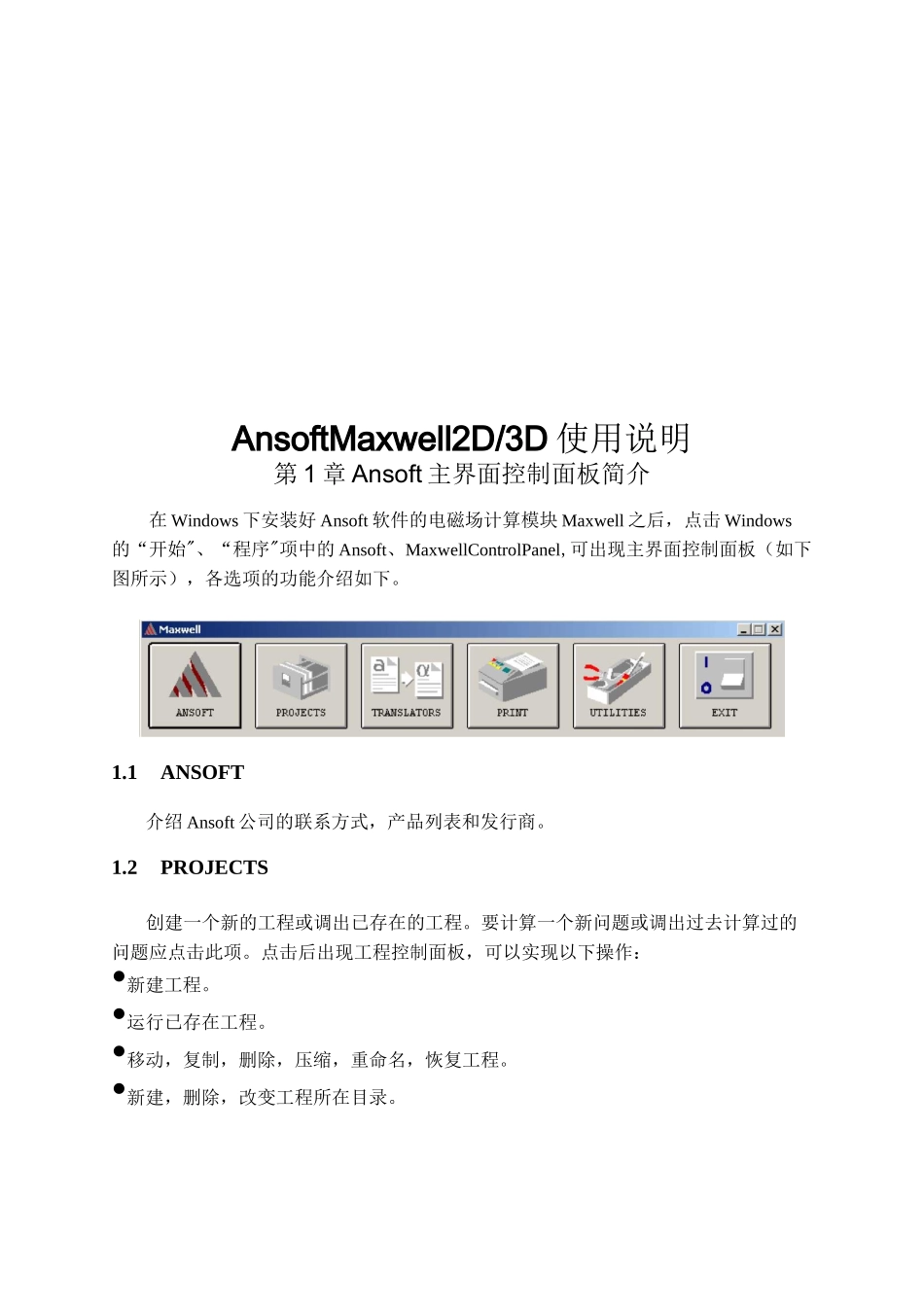

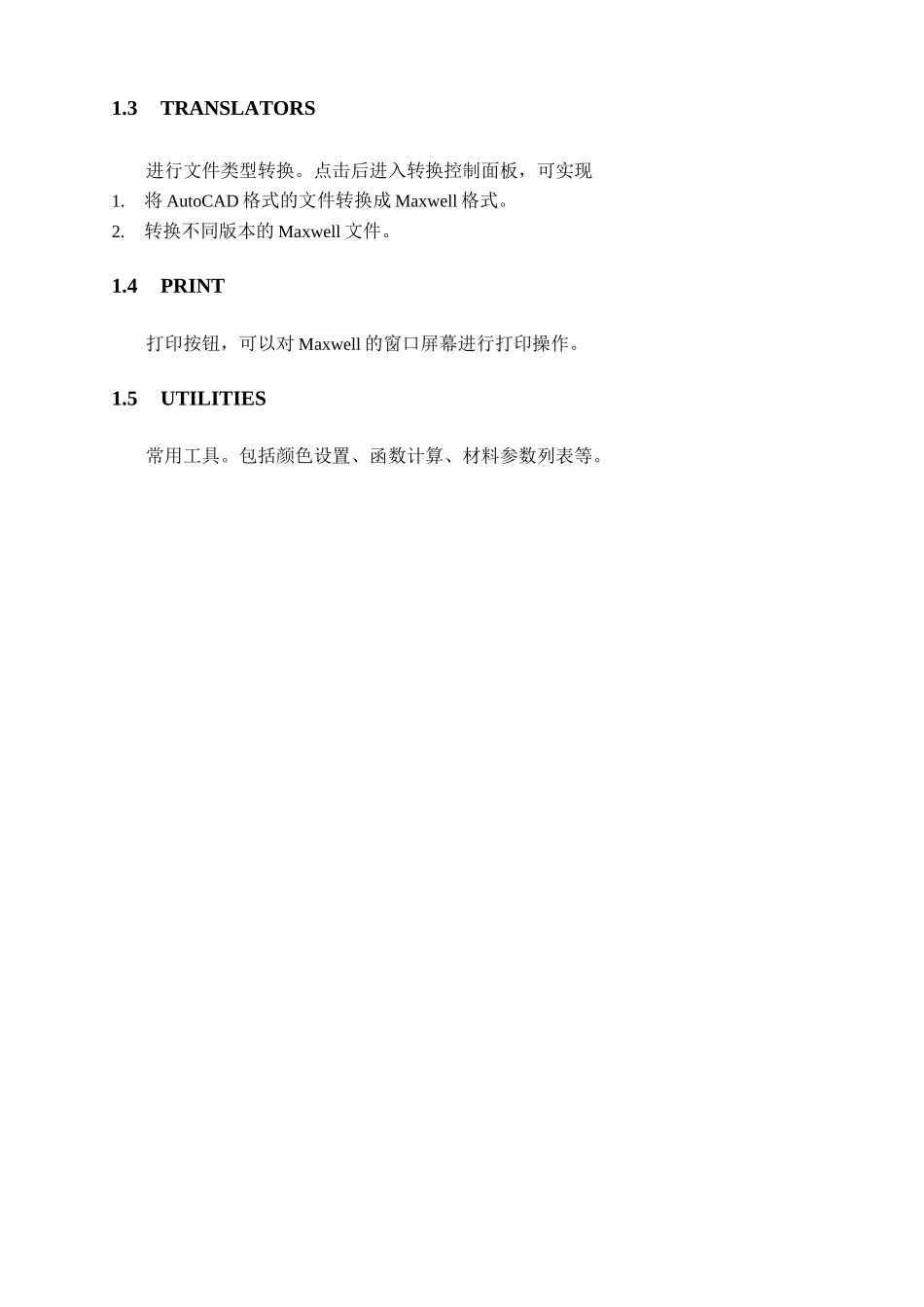

AnsoftMaxwell2D/3D使用说明第1章Ansoft主界面控制面板简介在Windows下安装好Ansoft软件的电磁场计算模块Maxwell之后，点击Windows的“开始"、“程序"项中的Ansoft、MaxwellControlPanel,可出现主界面控制面板（如下图所示），各选项的功能介绍如下。1.1ANSOFT介绍Ansoft公司的联系方式，产品列表和发行商。1.2PROJECTS创建一个新的工程或调出已存在的工程。要计算一个新问题或调出过去计算过的问题应点击此项。点击后出现工程控制面板，可以实现以下操作：•新建工程。•运行已存在工程。•移动，复制，删除，压缩，重命名，恢复工程。•新建，删除，改变工程所在目录。1.3TRANSLATORS进行文件类型转换。点击后进入转换控制面板，可实现1.将AutoCAD格式的文件转换成Maxwell格式。2.转换不同版本的Maxwell文件。1.4PRINT打印按钮，可以对Maxwell的窗口屏幕进行打印操作。1.5UTILITIES常用工具。包括颜色设置、函数计算、材料参数列表等。1第章二维()模型计算的操作步骤2.1创建新工程选择MexwellControlPanel(MexwellSV)启动Ansoft软件f点击PROJECTS打开工程界面(如图2.1所示)f点击New进入新建工程面板(如图2.2所示)。在新建工程面板中为工程命名(Name),选择求解模块类型(如Maxwell2D,Maxwell3D,MaxwellSV等)。MaxwellSV为StudentVersion即学生版，它仅能计算二维场。在这里我们选择MaxwellSVversion9来完成二维问题的计算。图2.2新建工程界面22.2选择求解问题的类型上一步结束后，建立了新工程(或调出了原有的工程)，进入执行面板(ExecutiveCommands)如图2.3所示。面板的左边是一系列的执行菜单，在接下来的求解过程中将顺次执行它们(前面的菜单没有正确执行时后面的菜单为灰色，不能执行)。第一步，选择求解器(Solver)，点击后会出现场类型选项，包括静电场(Electrostatic)，稳恒磁场(Magnetostatic)和正弦时变涡流场(EddyCurrent)等。选择用户要求解的问题类型。第二步，选择求解区域几何类型(Drawing)，包括平行平面场(XYPlane)和轴对称场(RZPlane)。对于场域模型创建模块(DefineModel)，设定模型材料属性模块(SetupMaterials)，设定边界条件与激励源模块(SetupBoundaries/Sources)，设定执行参数模块(SetupExecutiveParameters)，设定求解参数模块(SetupSolutionOptions)，求解模块(Solver)与后处理模块(PostProcess)将在下面分别详细说明。图2.3执行面板(ExecutiveCommands)32.3创建模型(DefineModel)点击DefineModel选项，进入模型绘制面板（2DModeler）如图2.4所示。图2.4：模型绘制面板（2DModeler）2.3.1模型绘制命令项介绍File创建新文件（New）或调出已有文件（Open）及保存几何模型文件（Save）；导入和导出其他格式文件（Import）；设置打印选项（PrintSetup）；打印（Print）；退出模型绘制界面（Exit）。实际上，进入该界面后可以直接建立模型，然后在推出时程序将提问是否保存模型，且会自动按工程名赋予模型文件名。在建模期间若担心信息丢失，可以使用保存命令存盘。Edit进行图形编辑，包括选择对象（Select）和取消选择（Deselect）、剪切（Cut）、复制（Copy）和粘贴（Paste）、删除（Clear）；定义对象属性（Attributes）；控制对象的可见性（Visibility）等。复制功能可以沿坐标轴、线或对称面复制对象。Reshape修改物体的形状。包括对选中的物体进行按比例大小缩放（ScaleSelection）；对定义圆弧的线段数进行重新设置（Edge-NumberofSegments）（在画圆弧时已进行了定义）。圆弧线段的长度应小于有限元网格相应边界单元的边长，否则会带来较大的计算误差。因此，应定义较多的圆弧线段数（如对于圆周最好设180段）。Boolean不同物体之间的运算，包括合并（Union）、相减（Subtract）（如形成一个圆环可以通过两个圆相减得到）、相交（Intersect）等操作。4Arrange模型排列，包括移动（Move），旋转（Rotate），镜像（Mirror），同时可以重新定义模型尺度，即变换模型大小。Object选择物体模型绘制类型，包括：直线或折线（Polyline,双击鼠标结束画线）、圆弧（Arc）、由点定义的光滑曲线（Spline）、矩形（Rectangle）、圆（Circle）。Model模型绘制参数设...
