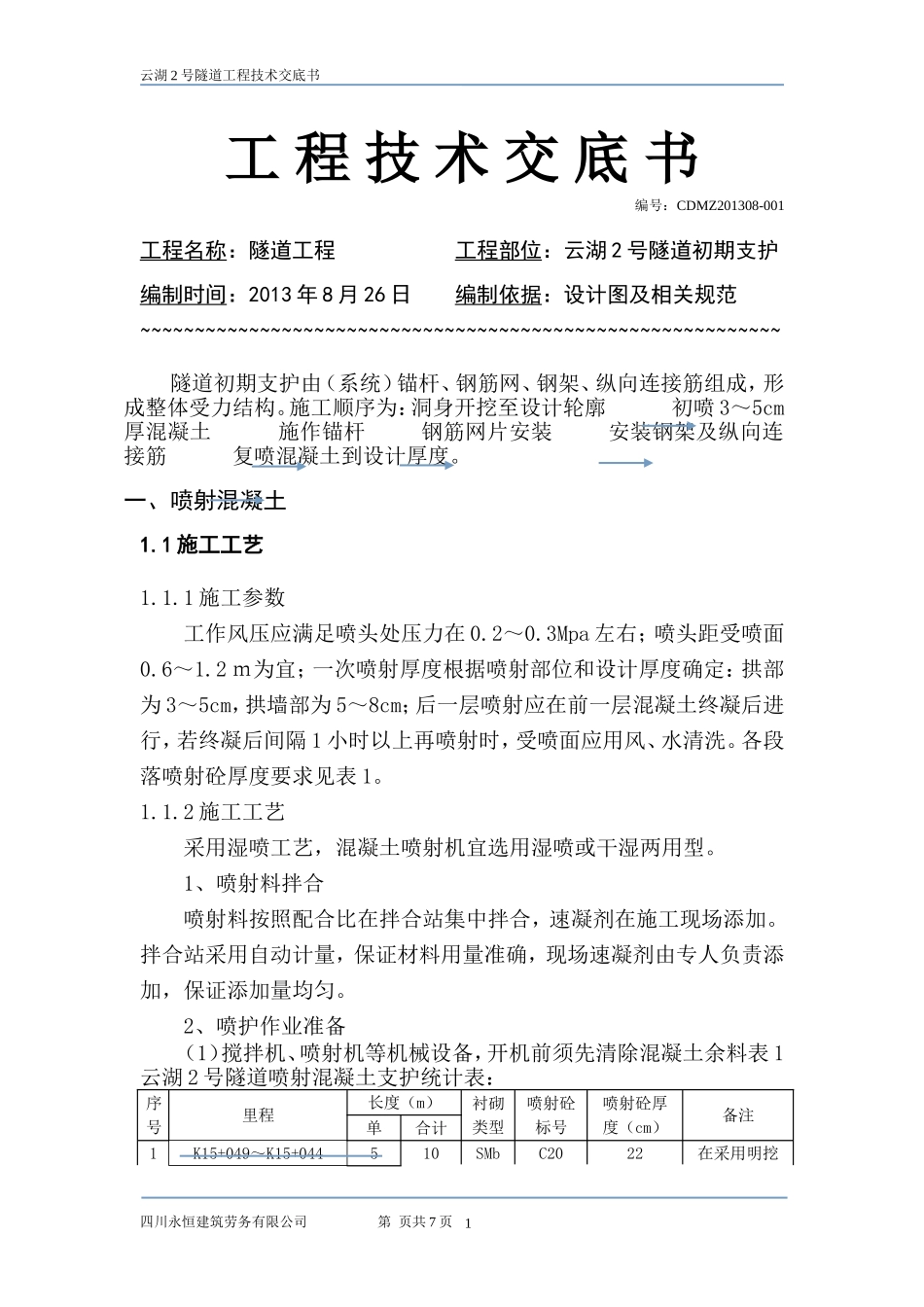

1云湖2号隧道工程技术交底书工程技术交底书编号：CDMZ201308-001工程名称：隧道工程工程部位：云湖2号隧道初期支护编制时间：2013年8月26日编制依据：设计图及相关规范~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~隧道初期支护由（系统）锚杆、钢筋网、钢架、纵向连接筋组成，形成整体受力结构。施工顺序为：洞身开挖至设计轮廓初喷3～5cm厚混凝土施作锚杆钢筋网片安装安装钢架及纵向连接筋复喷混凝土到设计厚度。一、喷射混凝土1.1施工工艺1.1.1施工参数工作风压应满足喷头处压力在0.2～0.3Mpa左右；喷头距受喷面0.6～1.2ｍ为宜；一次喷射厚度根据喷射部位和设计厚度确定：拱部为3～5cm，拱墙部为5～8cm；后一层喷射应在前一层混凝土终凝后进行，若终凝后间隔1小时以上再喷射时，受喷面应用风、水清洗。各段落喷射砼厚度要求见表1。1.1.2施工工艺采用湿喷工艺，混凝土喷射机宜选用湿喷或干湿两用型。1、喷射料拌合喷射料按照配合比在拌合站集中拌合，速凝剂在施工现场添加。拌合站采用自动计量，保证材料用量准确，现场速凝剂由专人负责添加，保证添加量均匀。2、喷护作业准备（1）搅拌机、喷射机等机械设备，开机前须先清除混凝土余料表1云湖2号隧道喷射混凝土支护统计表：序号里程长度（m）衬砌类型喷射砼标号喷射砼厚度（cm）备注单合计1K15+049～K15+044510SMbC2022在采用明挖四川永恒建筑劳务有限公司第页共7页2云湖2号隧道工程技术交底书暗做情况下K13+281～K13+27652K15+044～K15+0242040s5aC2026K13+301～K13+281203K14+749～K14+70940393s5bC2024K14+653～K14+61439K14+511～K14+46744K14+402～K14+220182K13+925～K13+88045K13+818～K13+775434K14+709～K14+65356183sws5C2024K14+467～K14+40265K13+880～K13+818625K15+024～K14+99430113s4aC2023K14+614～K14+58034K14+540～K14+51129K13+321～K13+301206K14+994～K14+97519229s4bC2023K14+759～K14+74910K14+220～K14+21010K13+935～K13+92510K13+775～K13+76510K13+491～K13+3211707K14+975～K14+92055645s3C2010K14+880～K14+759121K14+210～K14+100110K14+060～K13+935125K13+765～K13+630135K13+590～K13+491998K14+580～K14+5404040sj4C2024紧急停车带9K14+920～K14+88040120sj3C2024紧急停车带K14+100～K14+06040K13+630～K13+59040和其它杂物，然后检查各操作把手、开关、按扭、仪表是否灵活可靠，试运转后电机、泵体及传动部分是否正常，各密封部位、各管阀有无漏风、漏水、漏油现象，如有故障必须事先排除，严禁机械带病作业。（2）检查供风、供水、供电管线路的布置是否合理、是否安全。检查混凝土喷咀的供水孔是否有堵塞现象，软管是否过度磨损，接头是否安全可靠。（3）在开挖面上进行初次喷护，应先检查危石、浮碴和岩粉是否四川永恒建筑劳务有限公司第页共7页3云湖2号隧道工程技术交底书清除干净、石质好坏、有无渗水、超欠挖情况等，通过检查确定当班工作量和喷射作业时的安全措施。（4）喷护前用高压风、水冲（吹）工作面，清除浮尘、浮石。3、喷护作业（1）作业规则喷护次序，拱部和拱墙部均由下而上进行，纵向由工作面齐头向外进行。在松散破碎地段，喷射作业应紧跟开挖面。有渗水地段，应先由无水或少水处向多水处推进，将渗水挤压汇集后，用导管把水排走，再行最后封闭。喷射机的操作好坏对整个喷射作业连续施工影响很大，因此操作司机应有高度的责任心，并做好下列工作：开始时先给风、再开机、后给料，结束时待料喷完、先停机、后关风。供料连续均匀，机械正常运转时，料斗内要保持足够的存料；随时注意压力表变化，熟练地判断是否发生堵管，有主动防止堵管的经验；按砼输送距离和喷射方向，随时调整工作风压；坚持工作后清洗泵体和进行必要的机械维护保养；积极配合作好喷射机的防尘、除尘和预防处理堵管时突然发生喷出伤人事故。（2）喷头操作：开始作业时先给水、再给料，结束作业时先停料、后关水。根据喷出料束的情况适当调节风压，喷头处的水压应大于风压。喷头与受喷面最佳距离为0.6～1.2ｍ，当风压波动时，该距离可适当调整；喷射方向与受喷面的角度以垂直角为最佳；...
