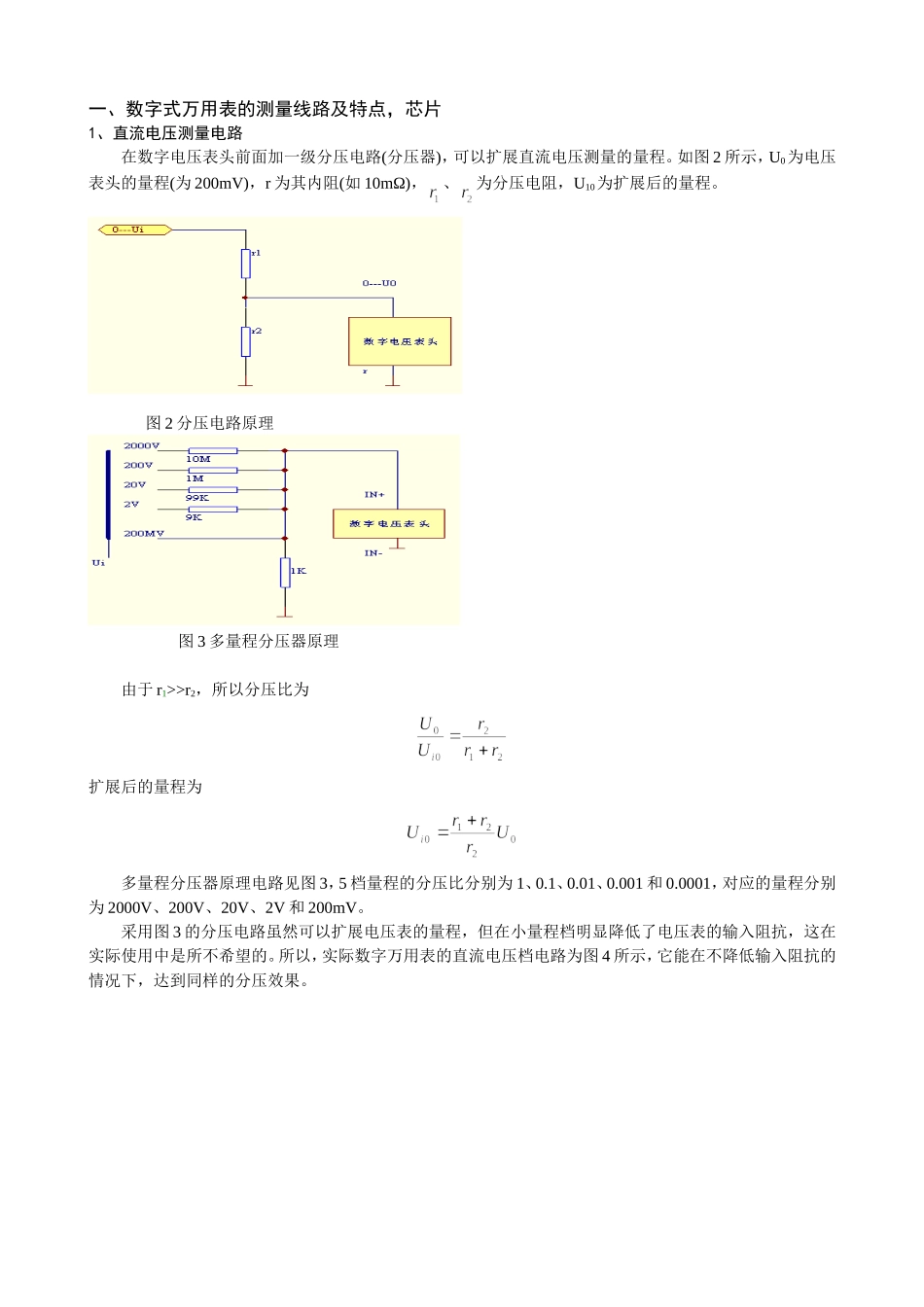

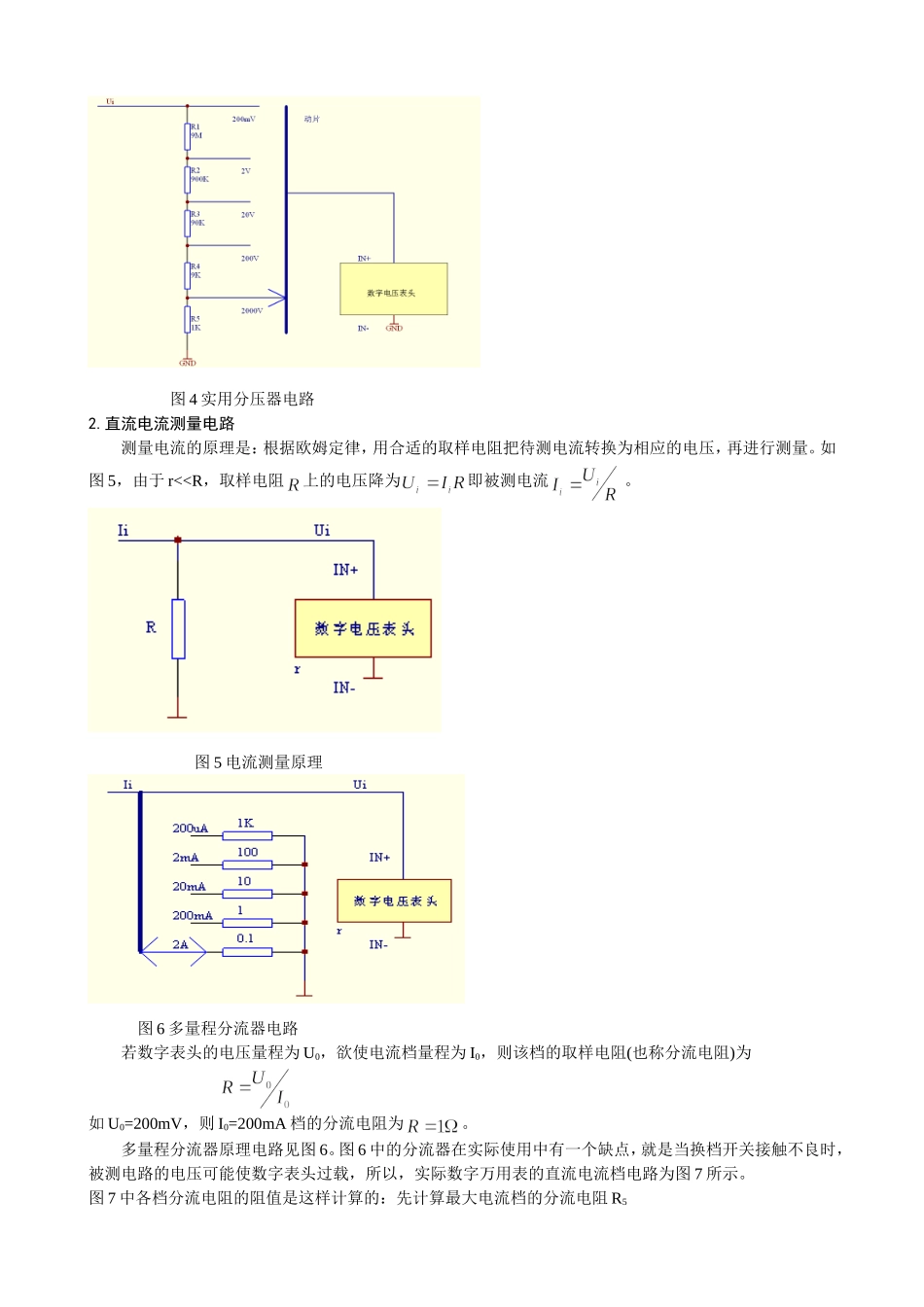

一、数字式万用表的测量线路及特点,芯片1、直流电压测量电路在数字电压表头前面加一级分压电路(分压器),可以扩展直流电压测量的量程。如图2所示,U0为电压表头的量程(为200mV),r为其内阻(如10mΩ),、为分压电阻,U10为扩展后的量程。图2分压电路原理图3多量程分压器原理由于r1>>r2,所以分压比为扩展后的量程为多量程分压器原理电路见图3,5档量程的分压比分别为1、0.1、0.01、0.001和0.0001,对应的量程分别为2000V、200V、20V、2V和200mV。采用图3的分压电路虽然可以扩展电压表的量程,但在小量程档明显降低了电压表的输入阻抗,这在实际使用中是所不希望的。所以,实际数字万用表的直流电压档电路为图4所示,它能在不降低输入阻抗的情况下,达到同样的分压效果。图4实用分压器电路2.直流电流测量电路测量电流的原理是:根据欧姆定律,用合适的取样电阻把待测电流转换为相应的电压,再进行测量。如图5,由于r<
