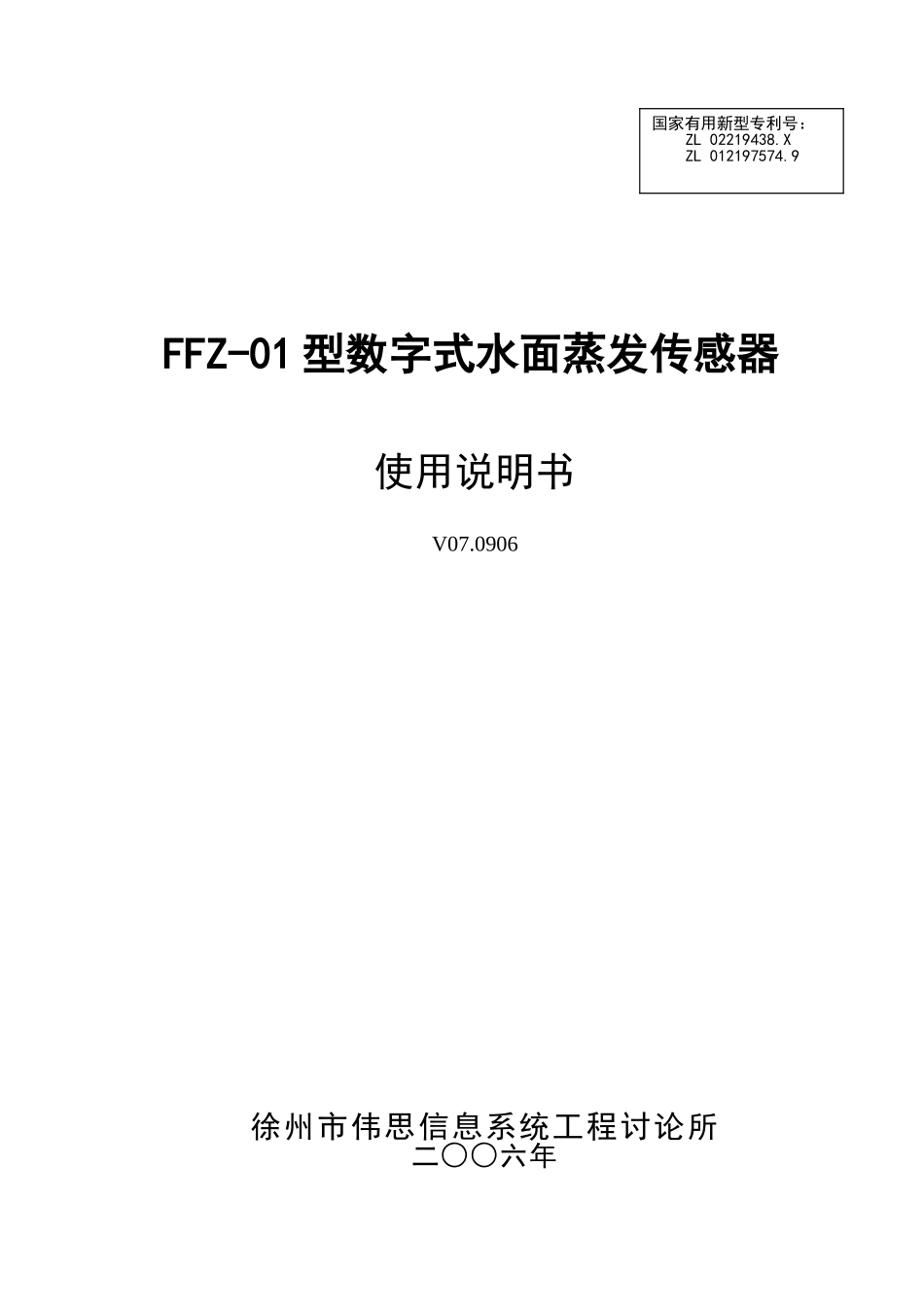

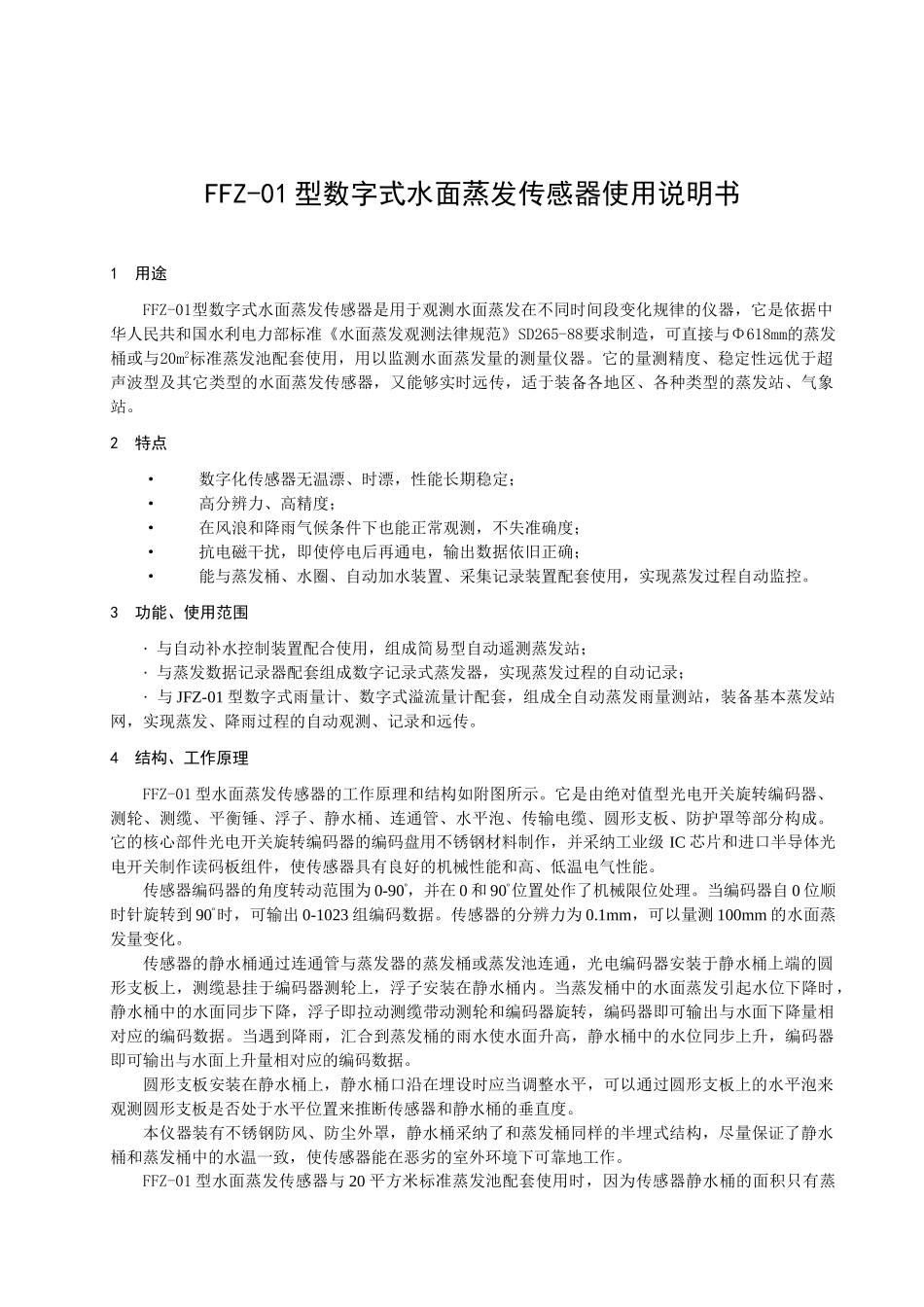

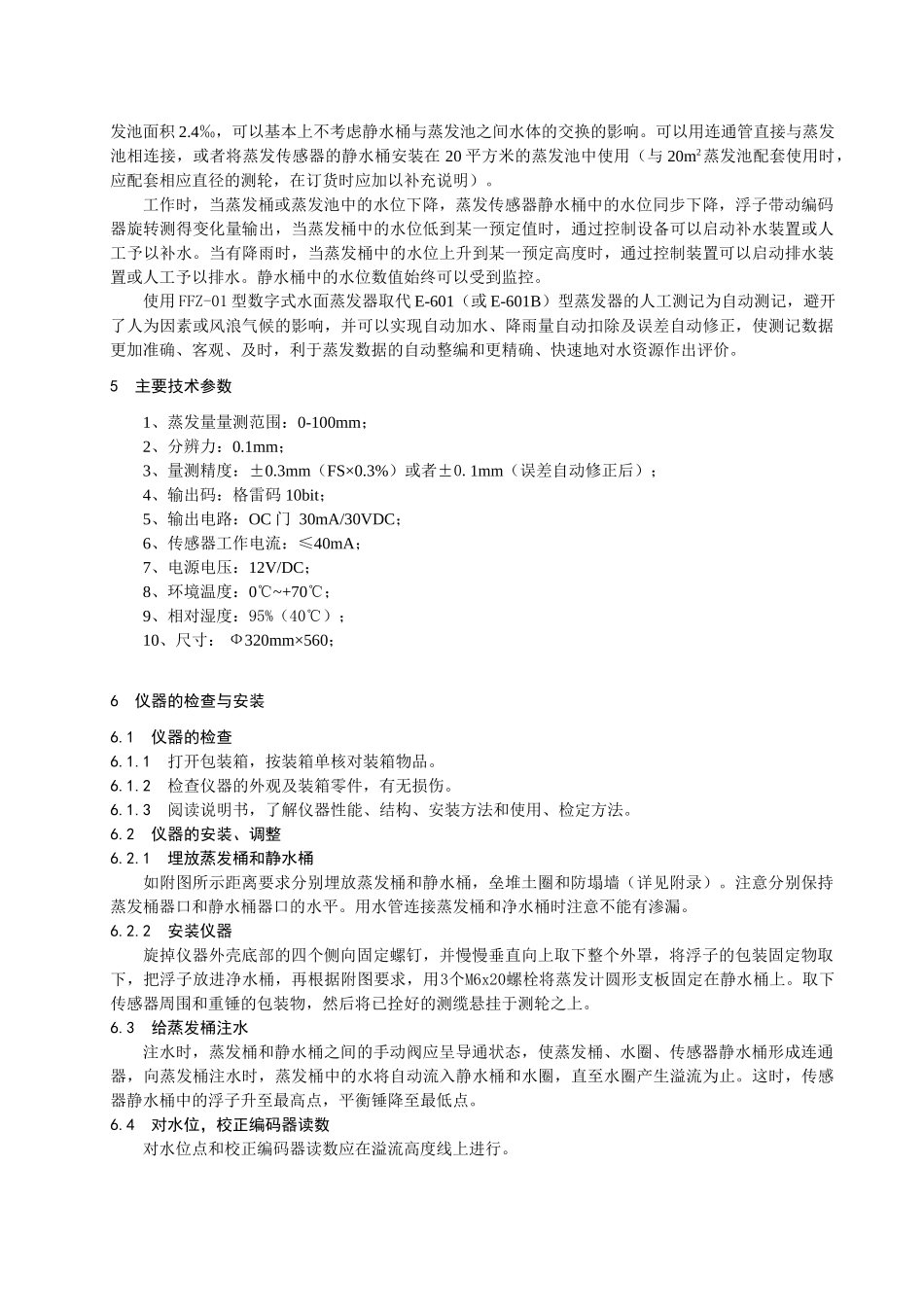

使用说明书V07.0906徐州市伟思信息系统工程讨论所二○○六年FFZ-01 型数字式水面蒸发传感器国家有用新型专利号：ZL 02219438.XZL 012197574.9FFZ-01 型数字式水面蒸发传感器使用说明书1 用途FFZ-01型数字式水面蒸发传感器是用于观测水面蒸发在不同时间段变化规律的仪器，它是依据中华人民共和国水利电力部标准《水面蒸发观测法律规范》SD265-88要求制造，可直接与Φ618mm的蒸发桶或与20m2标准蒸发池配套使用，用以监测水面蒸发量的测量仪器。它的量测精度、稳定性远优于超声波型及其它类型的水面蒸发传感器，又能够实时远传，适于装备各地区、各种类型的蒸发站、气象站。2 特点· 数字化传感器无温漂、时漂，性能长期稳定；· 高分辨力、高精度；· 在风浪和降雨气候条件下也能正常观测，不失准确度；· 抗电磁干扰，即使停电后再通电，输出数据依旧正确；· 能与蒸发桶、水圈、自动加水装置、采集记录装置配套使用，实现蒸发过程自动监控。3 功能、使用范围· 与自动补水控制装置配合使用，组成简易型自动遥测蒸发站；· 与蒸发数据记录器配套组成数字记录式蒸发器，实现蒸发过程的自动记录；· 与 JFZ-01 型数字式雨量计、数字式溢流量计配套，组成全自动蒸发雨量测站，装备基本蒸发站网，实现蒸发、降雨过程的自动观测、记录和远传。4 结构、工作原理FFZ-01 型水面蒸发传感器的工作原理和结构如附图所示。它是由绝对值型光电开关旋转编码器、测轮、测缆、平衡锤、浮子、静水桶、连通管、水平泡、传输电缆、圆形支板、防护罩等部分构成。它的核心部件光电开关旋转编码器的编码盘用不锈钢材料制作，并采纳工业级 IC 芯片和进口半导体光电开关制作读码板组件，使传感器具有良好的机械性能和高、低温电气性能。传感器编码器的角度转动范围为 0-90º，并在 0 和 90º位置处作了机械限位处理。当编码器自 0 位顺时针旋转到 90º时，可输出 0-1023 组编码数据。传感器的分辨力为 0.1mm，可以量测 100mm 的水面蒸发量变化。传感器的静水桶通过连通管与蒸发器的蒸发桶或蒸发池连通，光电编码器安装于静水桶上端的圆形支板上，测缆悬挂于编码器测轮上，浮子安装在静水桶内。当蒸发桶中的水面蒸发引起水位下降时，静水桶中的水面同步下降，浮子即拉动测缆带动测轮和编码器旋转，编码器即可输出与水面下降量相对应的编码数据。当遇到降雨，汇合到蒸发桶的雨水使水面升高，静水桶中的水位同步上升，编码器即可输出与水面上...
