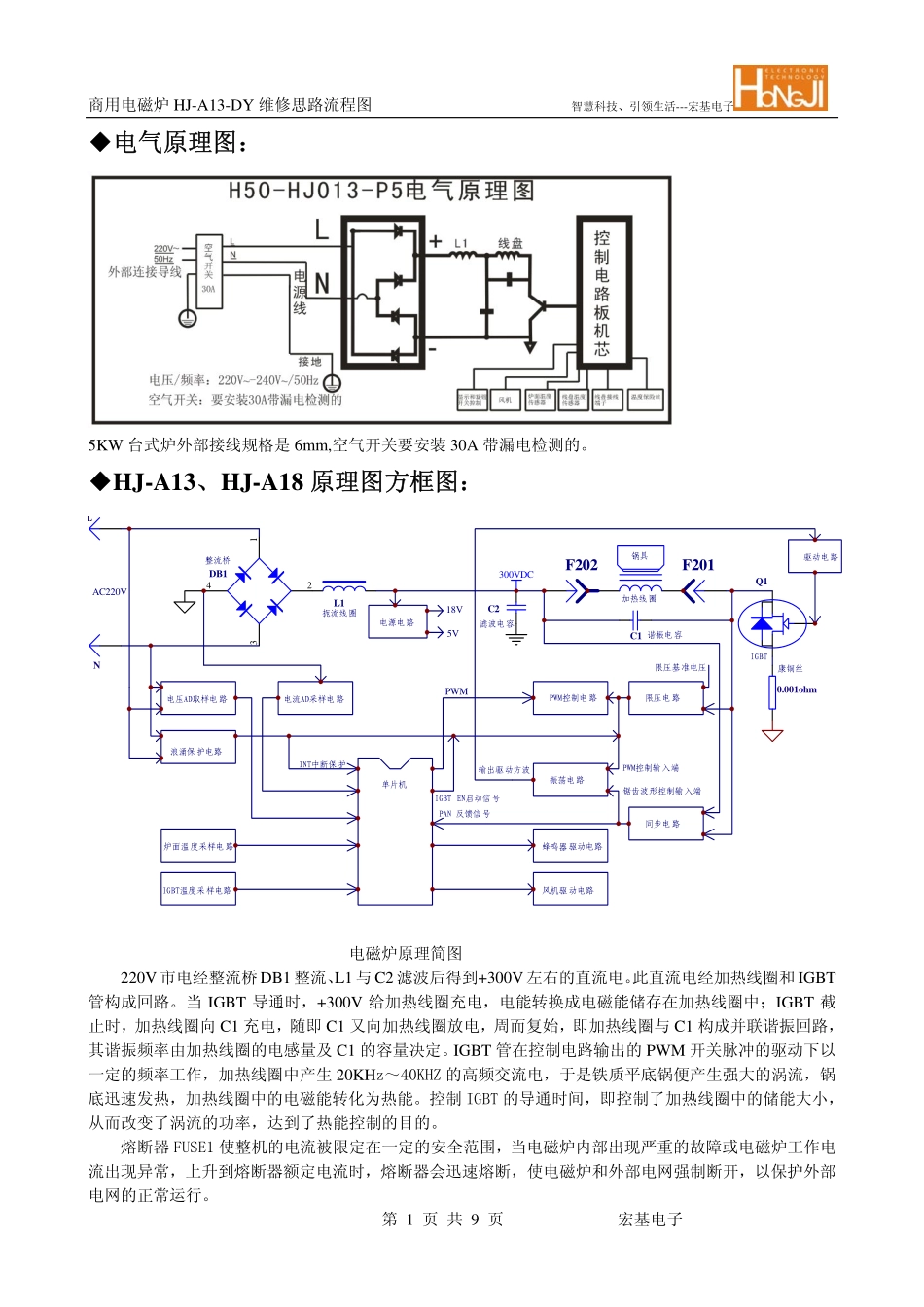

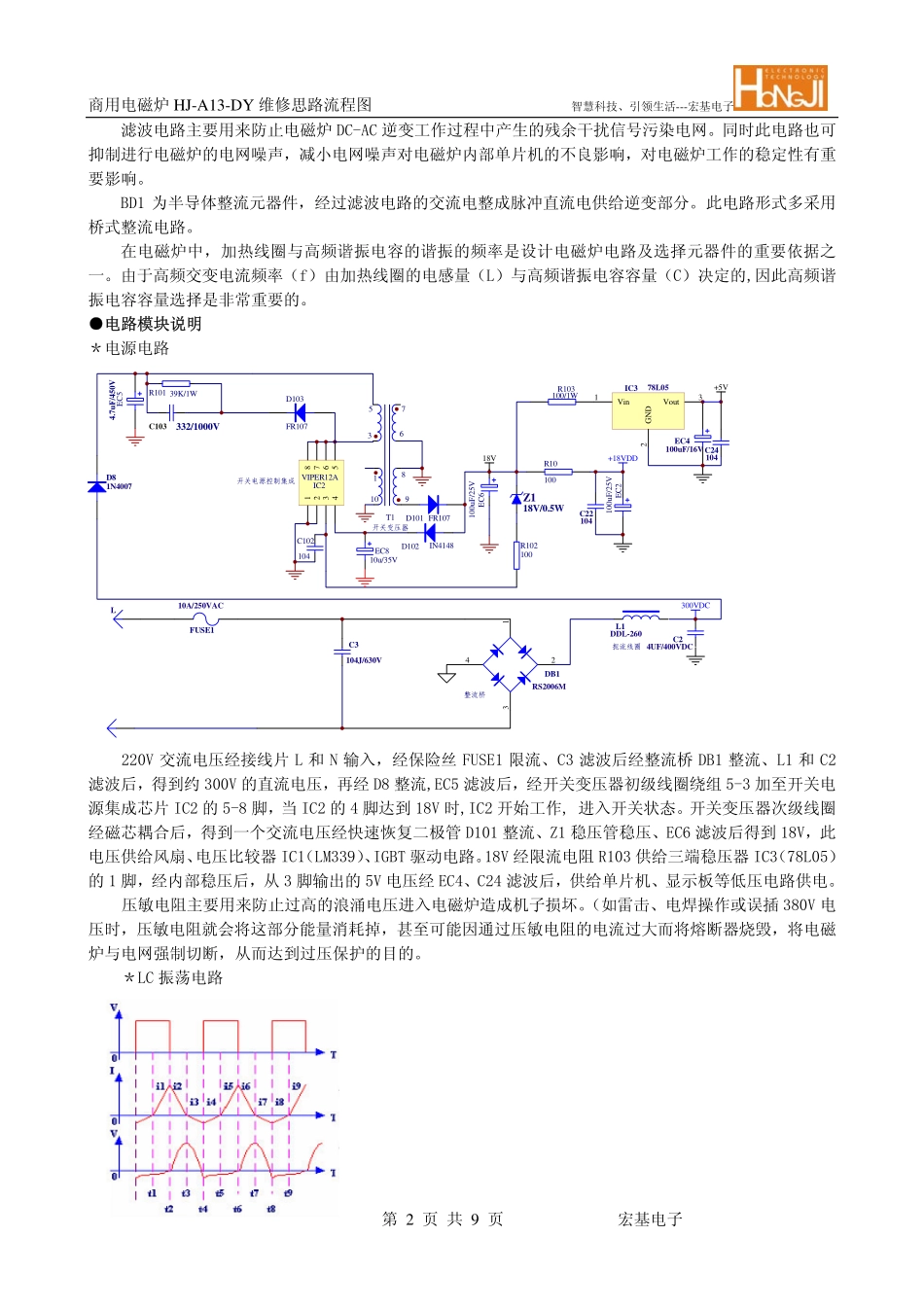

商用电磁炉HJ-A13-DY维修思路流程图智慧科技、引领生活---宏基电子第1页共9页宏基电子◆电气原理图：5KW台式炉外部接线规格是6mm,空气开关要安装30A带漏电检测的。◆HJ-A13、HJ-A18原理图方框图：1234DB1L1C2C1LNF202F201Q1扼流线圈整流桥300VDC加热线圈锅具IGBTAC220V限压电路0.001ohm同步电路谐振电容滤波电容驱动电路振荡电路限压基准电压PWM控制电路PWM控制输入端锯齿波形控制输入端输出驱动方波电压AD取样电路浪涌保护电路电源电路18V5V电流AD采样电路单片机IGBT温度采样电路炉面温度采样电路风机驱动电路蜂鸣器驱动电路INT中断保护PWM康铜丝IGBTEN启动信号PAN反馈信号电磁炉原理简图220V市电经整流桥DB1整流、L1与C2滤波后得到+300V左右的直流电。此直流电经加热线圈和IGBT管构成回路。当IGBT导通时，+300V给加热线圈充电，电能转换成电磁能储存在加热线圈中；IGBT截止时，加热线圈向C1充电，随即C1又向加热线圈放电，周而复始，即加热线圈与C1构成并联谐振回路，其谐振频率由加热线圈的电感量及C1的容量决定。IGBT管在控制电路输出的PWM开关脉冲的驱动下以一定的频率工作，加热线圈中产生20KHz～40KHZ的高频交流电，于是铁质平底锅便产生强大的涡流，锅底迅速发热，加热线圈中的电磁能转化为热能。控制IGBT的导通时间，即控制了加热线圈中的储能大小，从而改变了涡流的功率，达到了热能控制的目的。熔断器FUSE1使整机的电流被限定在一定的安全范围，当电磁炉内部出现严重的故障或电磁炉工作电流出现异常，上升到熔断器额定电流时，熔断器会迅速熔断，使电磁炉和外部电网强制断开，以保护外部电网的正常运行。商用电磁炉HJ-A13-DY维修思路流程图智慧科技、引领生活---宏基电子第2页共9页宏基电子滤波电路主要用来防止电磁炉DC-AC逆变工作过程中产生的残余干扰信号污染电网。同时此电路也可抑制进行电磁炉的电网噪声，减小电网噪声对电磁炉内部单片机的不良影响，对电磁炉工作的稳定性有重要影响。BD1为半导体整流元器件，经过滤波电路的交流电整成脉冲直流电供给逆变部分。此电路形式多采用桥式整流电路。在电磁炉中，加热线圈与高频谐振电容的谐振的频率是设计电磁炉电路及选择元器件的重要依据之一。由于高频交变电流频率（f）由加热线圈的电感量（L）与高频谐振电容容量（C）决定的,因此高频谐振电容容量选择是非常重要的。●电路模块说明＊电源电路FUSE110A/250VACC3104J/630V1234DB1RS2006MLEC4100uF/16VC24104Vin1GND2Vout3IC378L05+5VR103100/1WD81N400718VC103332/1000VZ118V/0.5WR102100EC54.7uF/450V54637281IC2VIPER12AD101FR107EC6100uF/25VD102IN4148EC810u/35VC102104357691108EC2100uF/25VD103FR107T1R10139K/1WR10100开关电源控制集成开关变压器整流桥+18VDDC22104L1DDL-260C24UF/400VDC扼流线圈300VDC220V交流电压经接线片L和N输入，经保险丝FUSE1限流、C3滤波后经整流桥DB1整流、L1和C2滤波后，得到约300V的直流电压，再经D8整流,EC5滤波后，经开关变压器初级线圈绕组5-3加至开关电源集成芯片IC2的5-8脚，当IC2的4脚达到18V时,IC2开始工作,进入开关状态。开关变压器次级线圈经磁芯耦合后，得到一个交流电压经快速恢复二极管D101整流、Z1稳压管稳压、EC6滤波后得到18V，此电压供给风扇、电压比较器IC1（LM339）、IGBT驱动电路。18V经限流电阻R103供给三端稳压器IC3（78L05）的1脚，经内部稳压后，从3脚输出的5V电压经EC4、C24滤波后，供给单片机、显示板等低压电路供电。压敏电阻主要用来防止过高的浪涌电压进入电磁炉造成机子损坏。（如雷击、电焊操作或误插380V电压时，压敏电阻就会将这部分能量消耗掉，甚至可能因通过压敏电阻的电流过大而将熔断器烧毁，将电磁炉与电网强制切断，从而达到过压保护的目的。＊LC振荡电路商用电磁炉HJ-A13-DY维修思路流程图智慧科技、引领生活---宏基电子第3页共9页宏基电子L1DDL-260C24UF/400VDCC10.24UF/1200VDCF202F201R14.7KQ1H20T120R210_1/4WZ218V/05W扼流线圈300VDC加热线圈锅具IGBT0.001ohm康铜丝逆变单元是电磁炉的心脏部分，整个逆变单元由LC并联谐振电路、IGBT管和一些辅助元器件组成。在IGBT管高速并且规律导...
