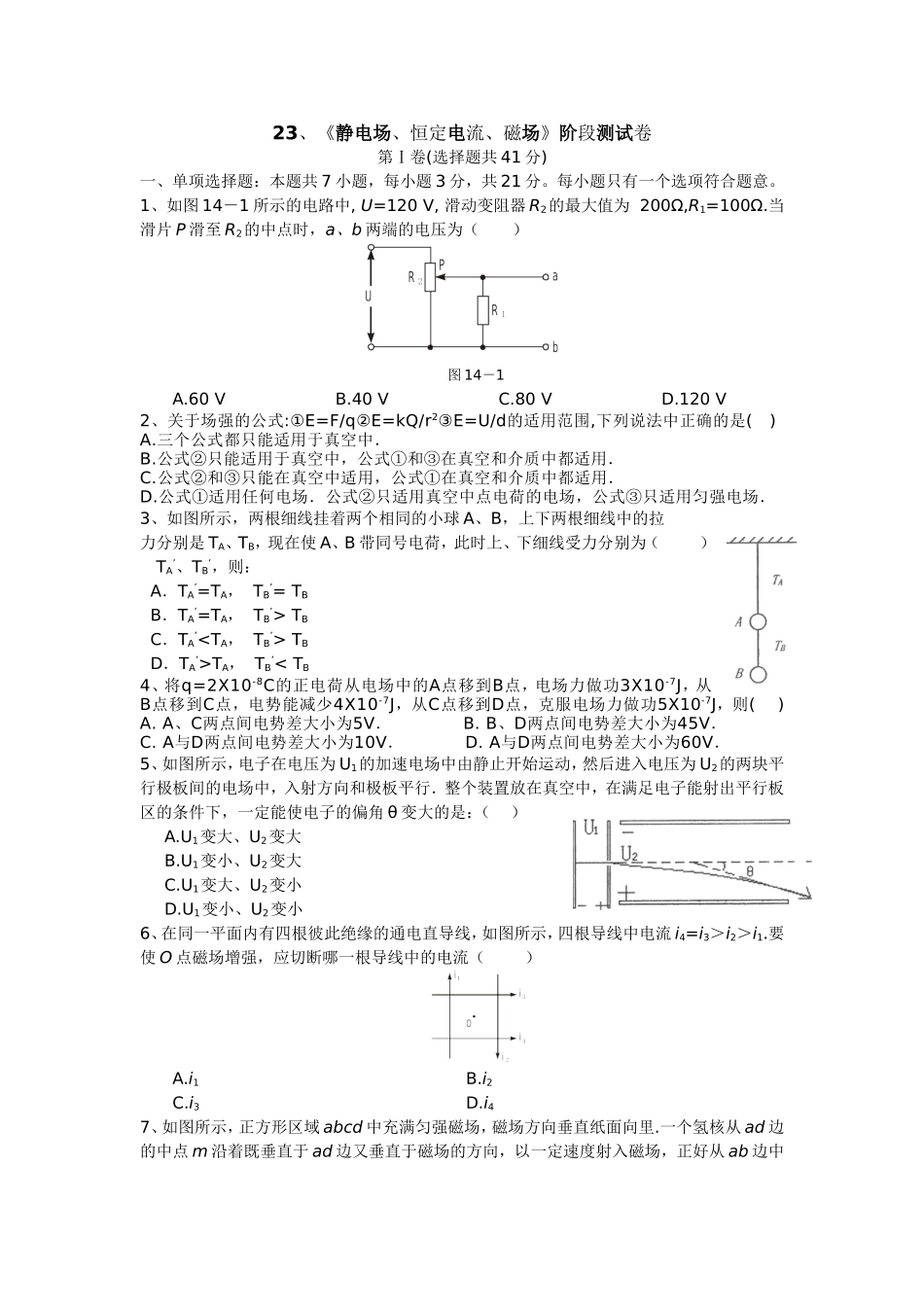

23、《静电场、恒定电流、磁场》阶段测试卷第Ⅰ卷(选择题共41分)一、单项选择题：本题共7小题，每小题3分，共21分。每小题只有一个选项符合题意。1、如图14－1所示的电路中,U=120V,滑动变阻器R2的最大值为200Ω,R1=100Ω.当滑片P滑至R2的中点时，a、b两端的电压为（）图14－1A.60VB.40VC.80VD.120V2、关于场强的公式:①E=F/q②E=kQ/r2③E=U/d的适用范围,下列说法中正确的是()A.三个公式都只能适用于真空中．B.公式②只能适用于真空中，公式①和③在真空和介质中都适用．C.公式②和③只能在真空中适用，公式①在真空和介质中都适用．D.公式①适用任何电场．公式②只适用真空中点电荷的电场，公式③只适用匀强电场．3、如图所示，两根细线挂着两个相同的小球A、B，上下两根细线中的拉力分别是TA、TB，现在使A、B带同号电荷，此时上、下细线受力分别为（）TA’、TB’，则：A．TA’=TA，TB’=TBB．TA’=TA，TB’>TBC．TA’TBD．TA’>TA，TB’ΔU212、一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断（）A．粒子受到静电排斥力的作用B．粒子速度C．粒子动能D．粒子电势能班级姓名学号得分题号123456789101112答案第Ⅱ卷(非选择题共59分)三、填空题（共2题，共10分）13、右图是热水系统的恒温器集成电路.当温度低时，热敏电阻的电阻很大，温度高时热敏电阻的电阻就很小．只有当热水器中有水或水的温度低时，发热器才会开启并...
