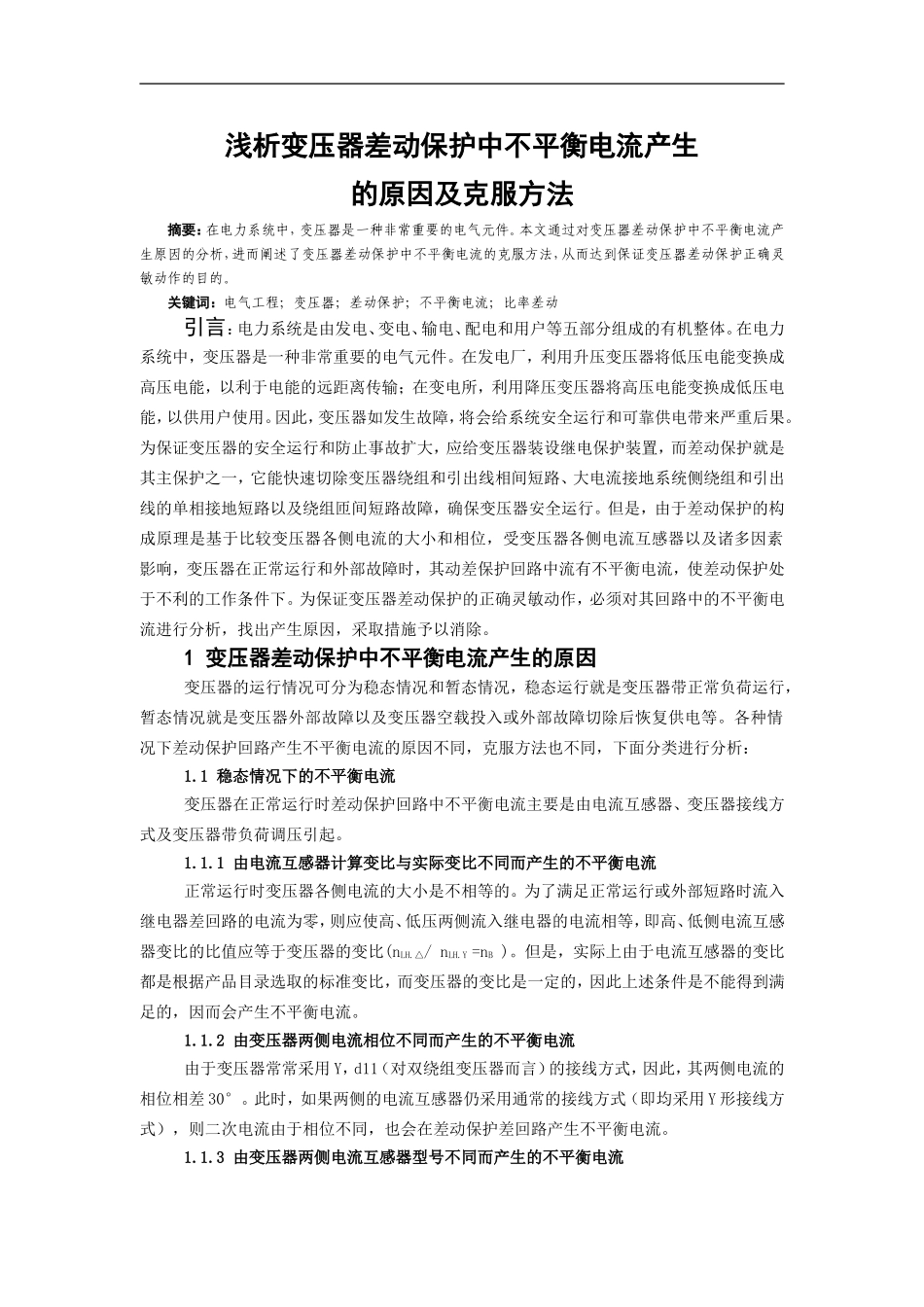

浅析变压器差动保护中不平衡电流产生的原因及克服方法摘要：在电力系统中，变压器是一种非常重要的电气元件。本文通过对变压器差动保护中不平衡电流产生原因的分析，进而阐述了变压器差动保护中不平衡电流的克服方法，从而达到保证变压器差动保护正确灵敏动作的目的。关键词：电气工程；变压器；差动保护；不平衡电流；比率差动引言：电力系统是由发电、变电、输电、配电和用户等五部分组成的有机整体。在电力系统中，变压器是一种非常重要的电气元件。在发电厂，利用升压变压器将低压电能变换成高压电能，以利于电能的远距离传输；在变电所，利用降压变压器将高压电能变换成低压电能，以供用户使用。因此，变压器如发生故障，将会给系统安全运行和可靠供电带来严重后果。为保证变压器的安全运行和防止事故扩大，应给变压器装设继电保护装置，而差动保护就是其主保护之一，它能快速切除变压器绕组和引出线相间短路、大电流接地系统侧绕组和引出线的单相接地短路以及绕组匝间短路故障，确保变压器安全运行。但是，由于差动保护的构成原理是基于比较变压器各侧电流的大小和相位，受变压器各侧电流互感器以及诸多因素影响，变压器在正常运行和外部故障时，其动差保护回路中流有不平衡电流，使差动保护处于不利的工作条件下。为保证变压器差动保护的正确灵敏动作，必须对其回路中的不平衡电流进行分析，找出产生原因，采取措施予以消除。1变压器差动保护中不平衡电流产生的原因变压器的运行情况可分为稳态情况和暂态情况，稳态运行就是变压器带正常负荷运行，暂态情况就是变压器外部故障以及变压器空载投入或外部故障切除后恢复供电等。各种情况下差动保护回路产生不平衡电流的原因不同，克服方法也不同，下面分类进行分析：1.1稳态情况下的不平衡电流变压器在正常运行时差动保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。1.1.1由电流互感器计算变比与实际变比不同而产生的不平衡电流正常运行时变压器各侧电流的大小是不相等的。为了满足正常运行或外部短路时流入继电器差回路的电流为零，则应使高、低压两侧流入继电器的电流相等，即高、低侧电流互感器变比的比值应等于变压器的变比(nLH.△/nLH.Y=nB)。但是，实际上由于电流互感器的变比都是根据产品目录选取的标准变比，而变压器的变比是一定的，因此上述条件是不能得到满足的，因而会产生不平衡电流。1.1.2由变压器两侧电流相位不同而产生的不平衡电流由于变压器常常采用Y，d11（对双绕组变压器而言）的接线方式，因此，其两侧电流的相位相差30°。此时，如果两侧的电流互感器仍采用通常的接线方式（即均采用Y形接线方式），则二次电流由于相位不同，也会在差动保护差回路产生不平衡电流。1.1.3由变压器两侧电流互感器型号不同而产生的不平衡电流浅析变压器差动保护中不平衡电流产生的原因及克服方法电流互感器是一个带铁心的元件，在变换电流的过程中，需要一定的励磁电流，当变压器两侧电流互感器的型号不同时，它们的饱和特性、励磁电流等也就不同，即使两侧电流互感器的变比符合要求，流入差动继电器的差电流也不会为零，即在正常运行或外部短路时，会有不平衡电流流入差动继电器。1.1.4由变压器带负荷调整分接头而产生的不平衡电流在电力系统中，经常采用有载调压变压器，在变压器带负荷运行时利用改变变压器的分接头位置来调整系统的运行电压。改变变压器的分接头位置，实际上就是改变变压器的变比。如果差动保护已经按某一运行方式下的变压器变比调整好，则当变压器带负荷调压时，其变比会改变，此时，差动保护就得重新进行调整才能满足要求，但这在运行中是不可能的。因此，变压器分接头位置的改变，就会在差动继电器中产生不平衡电流，它与电压调节范围有关，也随一次电流的增大而增大。1.2暂态情况下的不平衡电流1.2.1由变压器励磁涌流所产生的不平衡电流变压器的励磁电流仅流经变压器接通电源的某一侧，对差动回路来说，励磁电流的存在就相当于变压器内部故障时的短路电流。因此，它必然给差动保护的正确工作带来不利影响。正常情况下，变压器的励磁电流很小，通常只有变压器额定电流...
