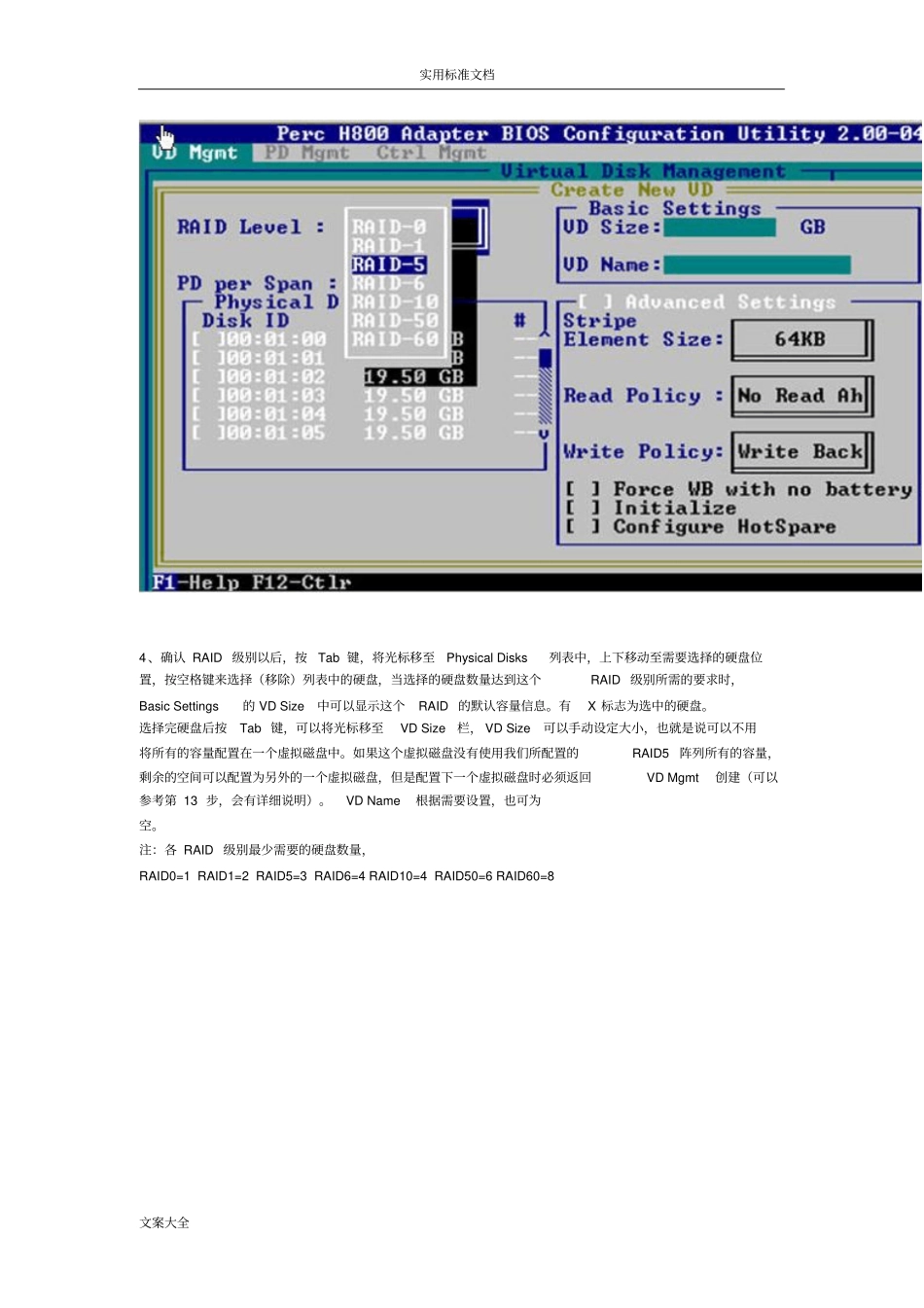

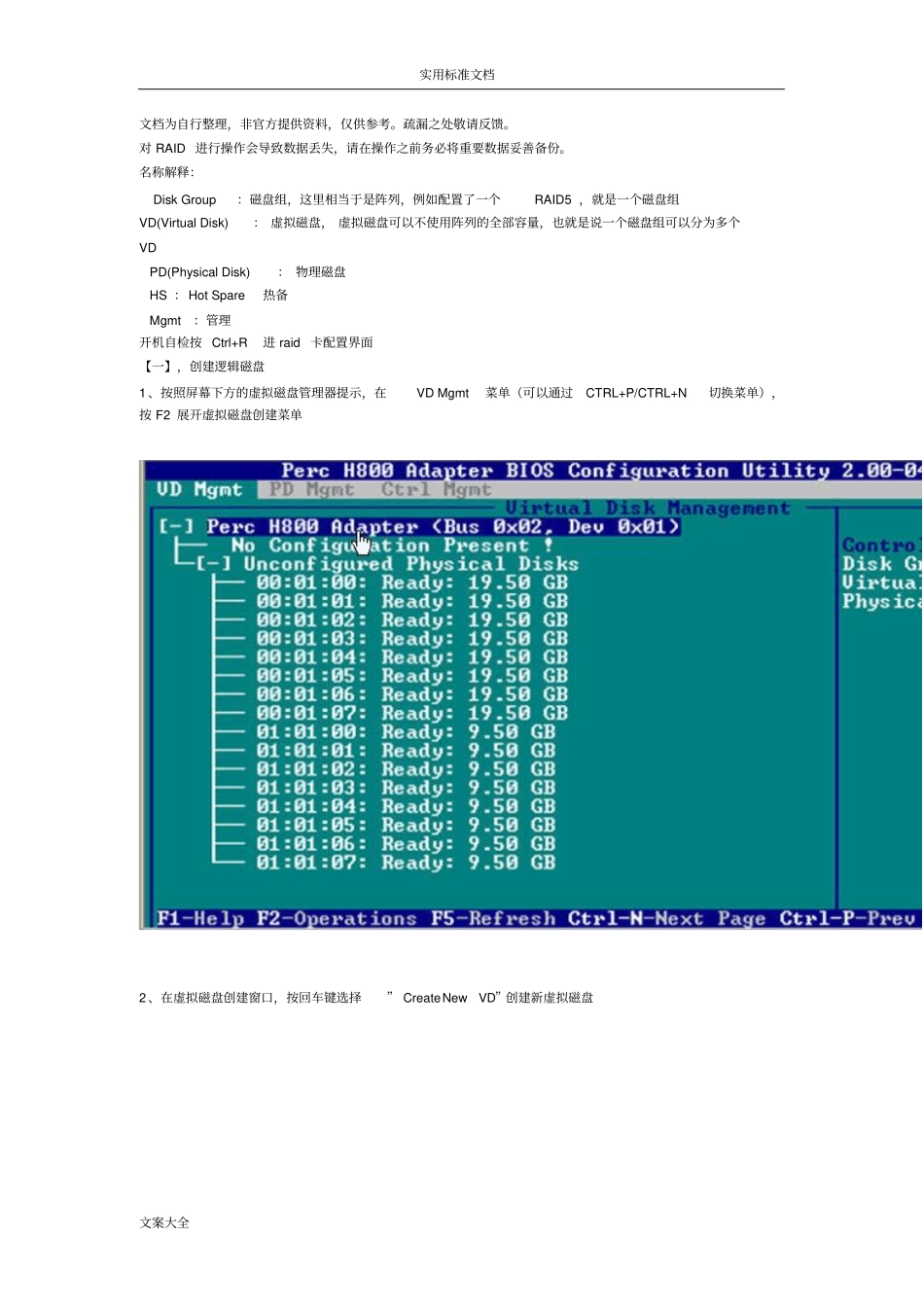

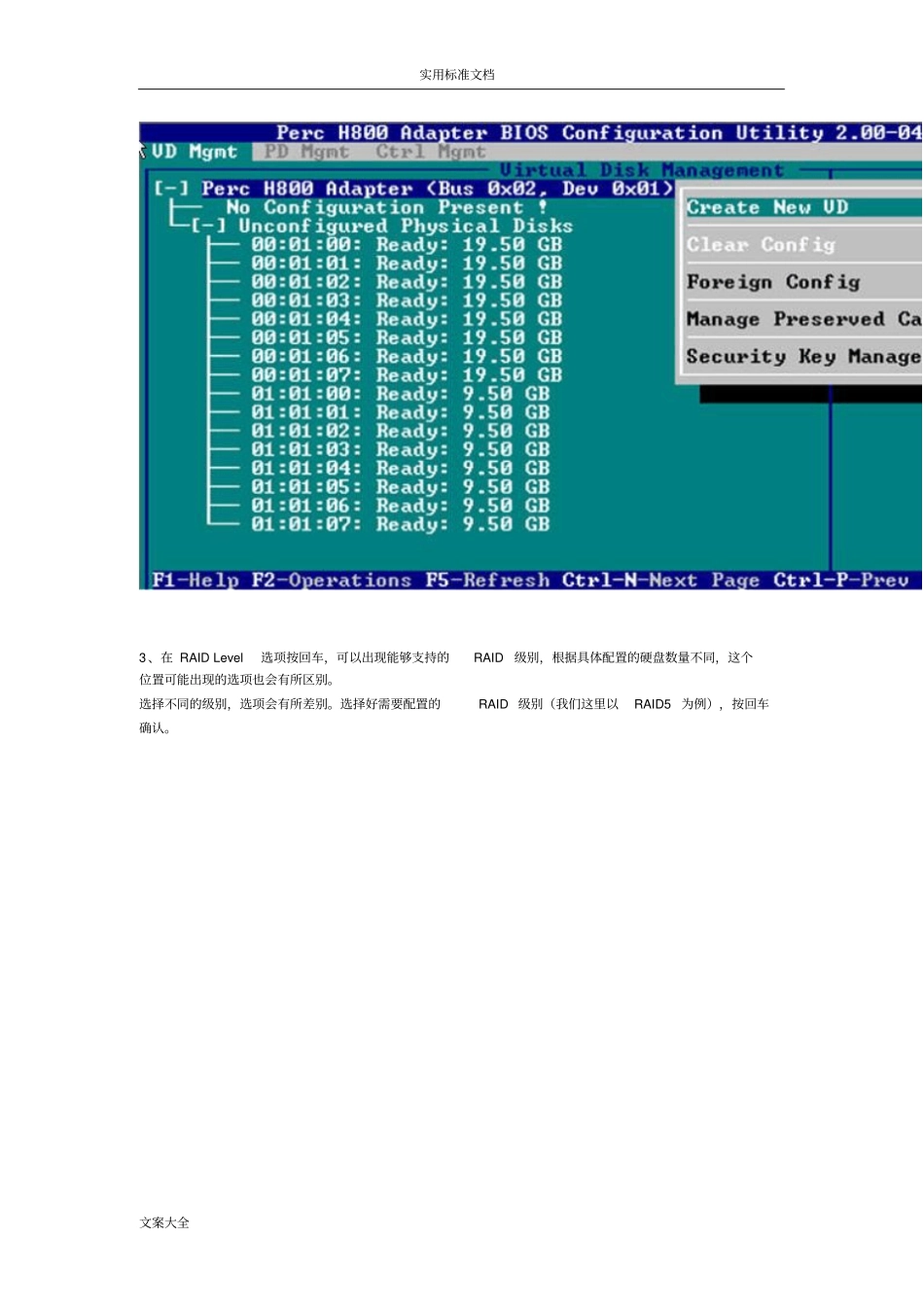

实用标准文档文案大全文档为自行整理，非官方提供资料，仅供参考。疏漏之处敬请反馈。对RAID进行操作会导致数据丢失，请在操作之前务必将重要数据妥善备份。名称解释：DiskGroup：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(VirtualDisk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(PhysicalDisk)：物理磁盘HS：HotSpare热备Mgmt：管理开机自检按Ctrl+R进raid卡配置界面【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VDMgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”CreateNewVD”创建新虚拟磁盘实用标准文档文案大全3、在RAIDLevel选项按回车，可以出现能够支持的RAID级别，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。选择不同的级别，选项会有所差别。选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。实用标准文档文案大全4、确认RAID级别以后，按Tab键，将光标移至PhysicalDisks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，BasicSettings的VDSize中可以显示这个RAID的默认容量信息。有X标志为选中的硬盘。选择完硬盘后按Tab键，可以将光标移至VDSize栏，VDSize可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VDMgmt创建（可以参考第13步，会有详细说明）。VDName根据需要设置，也可为空。注：各RAID级别最少需要的硬盘数量，RAID0=1RAID1=2RAID5=3RAID6=4RAID10=4RAID50=6RAID60=8实用标准文档文案大全5、修改高级设置，选择完VDSize后，可以按向下方向键，或者Tab键，将光标移至AdvancedSettings处，按空格键开启（禁用）高级设置。如果开启后（红框处有X标志为开启），可以修改StripeElementSize大小，以及阵列的ReadPolicy与WritePolicy，Initialize处可以选择是否在阵列配置的同时进行初始化。高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。实用标准文档文案大全6、上述的配置确认完成后，按Tab键，将光标移至OK处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数据，则不要进行初始化。按回车确认即可继续。实用标准文档文案大全7、配置完成后，会返回至VDMgmt主界面，将光标移至图中VirtualDisk0处，按回车。实用标准文档文案大全8、可以看到刚才配置成功的虚拟磁盘信息，查看完成后按esc键可以返回主界面实用标准文档文案大全9、在此界面，将光标移至图中VirtualDisk0处，按F2键可以展开对此虚拟磁盘操作的菜单。注：左边有+标志的，将光标移至此处，按向右方向键，可以展开子菜单，按向左方向键，可以关闭子菜单实用标准文档文案大全10、如下图红框所示，可以对刚才配置成功的虚拟磁盘（VirtualDisk0）进行初始化（Initialization），一致性校验（ConsistencyCheck），删除，查看属性等操作。实用标准文档文案大全11、如果我们要对此虚拟磁盘进行初始化，可以将光标移至Initialization处，回车后选择StartInit。此时会弹出提示窗口，初始化将会清除所有数据，如果确认要进行初始化操作，在OK处按回车即可继续。注：初始化会清除硬盘、阵列中的所有信息，并且无法恢复实用标准文档文案大全12、确认后会弹出对话框提示初始化完成实用标准文档文案大全13、如果刚才配置虚拟磁盘的时候没有使用阵列的全部容量，剩余的容量可以在这里划分使用。将光标移至TotalFreeCapacity处，按向右方向键展开此菜单14、将光标移至FreeCapacity处，按F2键选择Adddisk或者直接按回车实用标准文档文案大全16、再次进入配置虚拟磁盘的界面，此时左边红框处为刚才配置的虚拟磁盘已经选择的物理磁盘信息，右边红框处可以选择这次要划分的容量空间。同样，如果不全...
