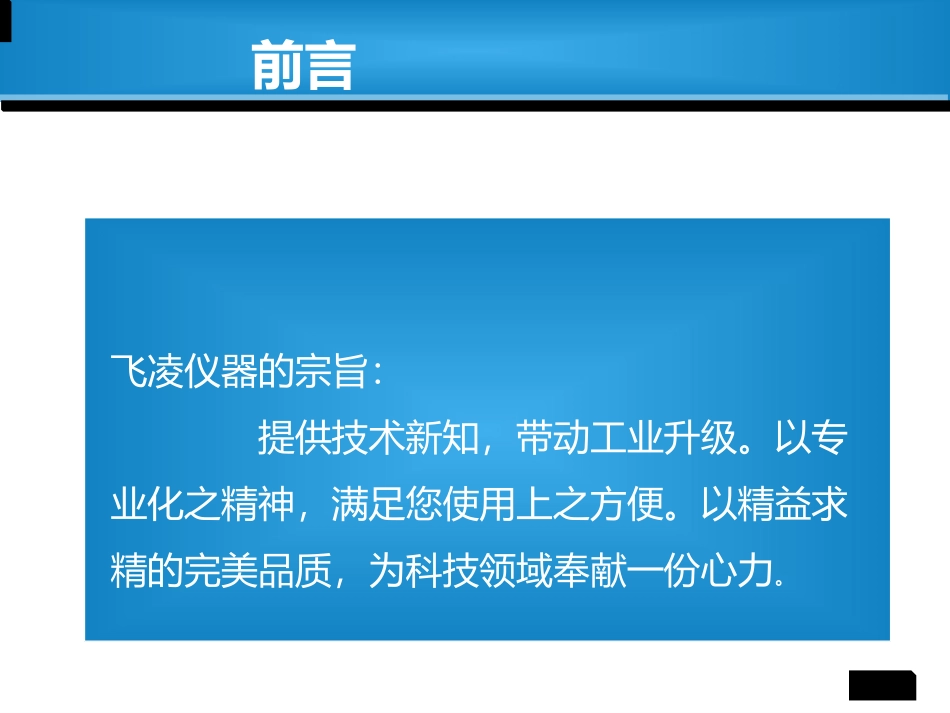

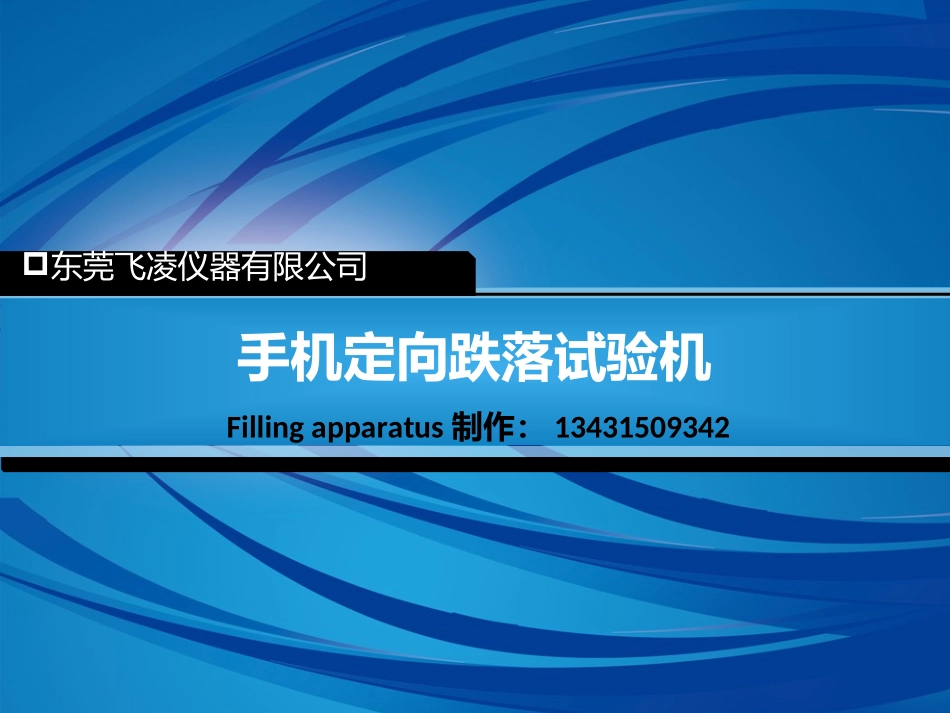

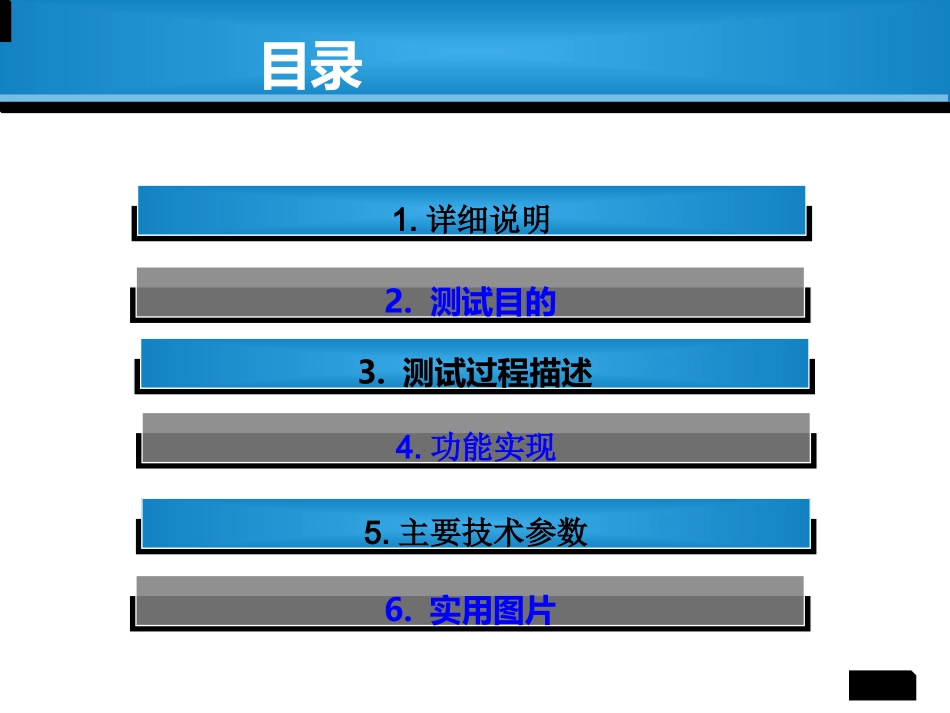

手机定向跌落试验机Fillingapparatus制作:13431509342东莞飞凌仪器有限公司前言飞凌仪器的宗旨:提供技术新知,带动工业升级。以专业化之精神,满足您使用上之方便。以精益求精的完美品质,为科技领域奉献一份心力。目录1.详细说明2.测试目的3.测试过程描述4.功能实现5.主要技术参数6.实用图片详细说明:•1.手机1.8m定向跌落试验机是对手机在较高高度范围(0.3m~1.8m)进行跌落疲劳试验的专用设备。•2.结构合理、独特,对不同型号手机有充分的适用性。•3.设备运行稳定,低噪音,免维护。测试目的:•1.外壳的耐用程度。•2.内部结构抗(重)摔的性能。测试过程描述:•本机是模拟用户使用时将手机从高处摔到地面等水平面的动作进行试验。•人工把手机放入夹具内夹持、或吸盘上吸附→夹具(吸盘)上升到位→夹具(吸盘)和手机一同成自由下落→当下落到一定的高度是夹具(吸盘)松开手机→手机自由落体跌落在大理石板上。功能实现:•1.气缸实现夹持;电机实现升降;PLC控制。•2.通过调节触屏上的高度参数调节跌落高度。•3.手动,自动操作方式相互切换。主要技术参数:•1.工位数量:1个/台•2.操作方式:按钮操作、触摸屏设置相关数据。•3.动作执行元件:电机、SMC气缸、真空吸盘。•4.跌落高度范围:0.3~1.8m(可设定)•5.跌落节拍:1~3次/分钟•6.跌落接触面:大理石•7.夹具最大长度:170㎜,夹具最大宽度:80㎜•8.电压:220V;功率:250W;气压:0.4~0.6Mpa•9.外形尺寸:550㎜*650㎜*2650㎜;重量:100kg实用图片:Thankyou!谢谢观赏东莞博文仪器设备科技有限公司
