电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

DIY自己制作的USB声卡解读VIP免费

DIY自己制作的USB声卡解读_第1页
1/21
DIY自己制作的USB声卡解读_第2页
2/21
DIY自己制作的USB声卡解读_第3页
3/21

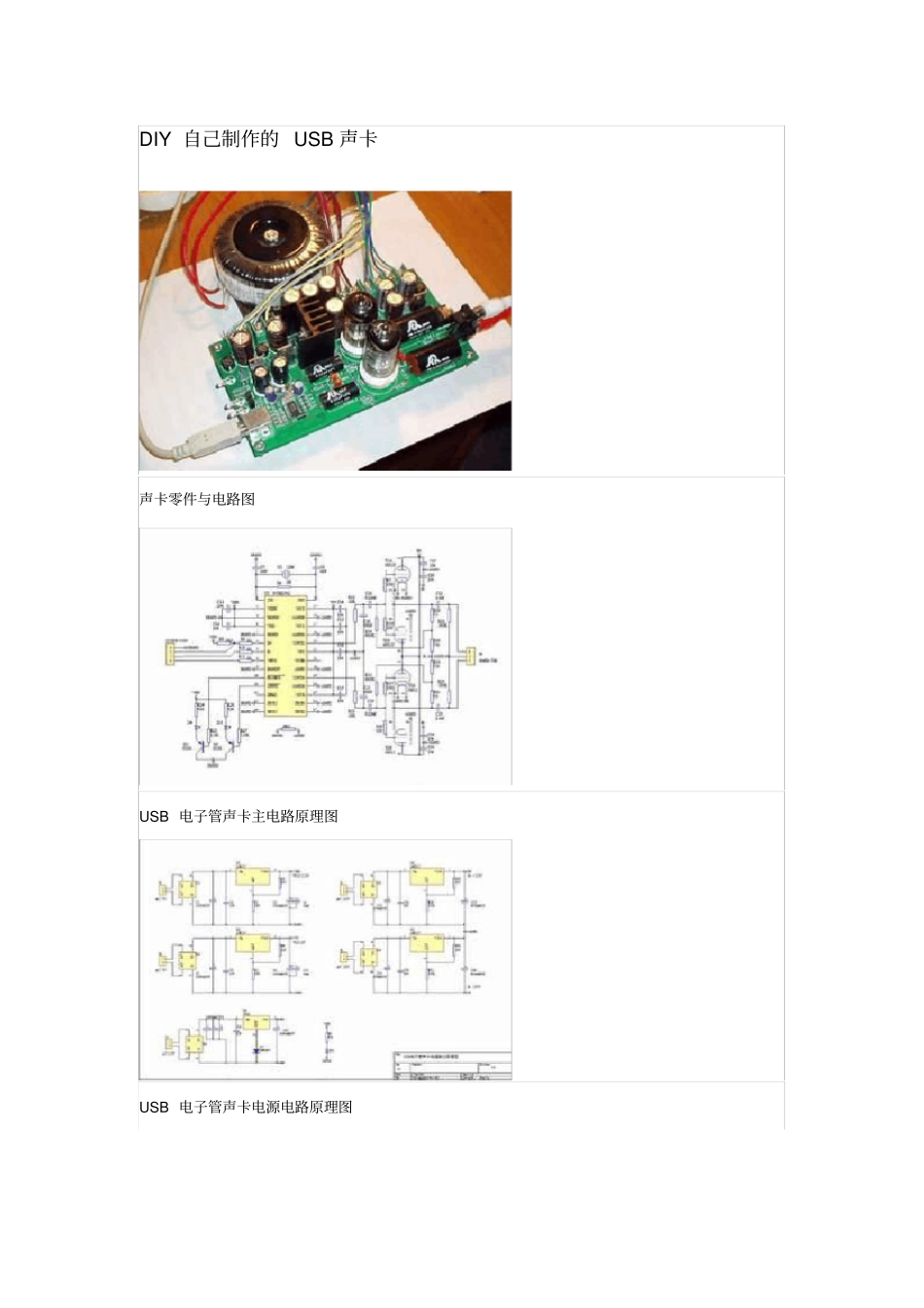

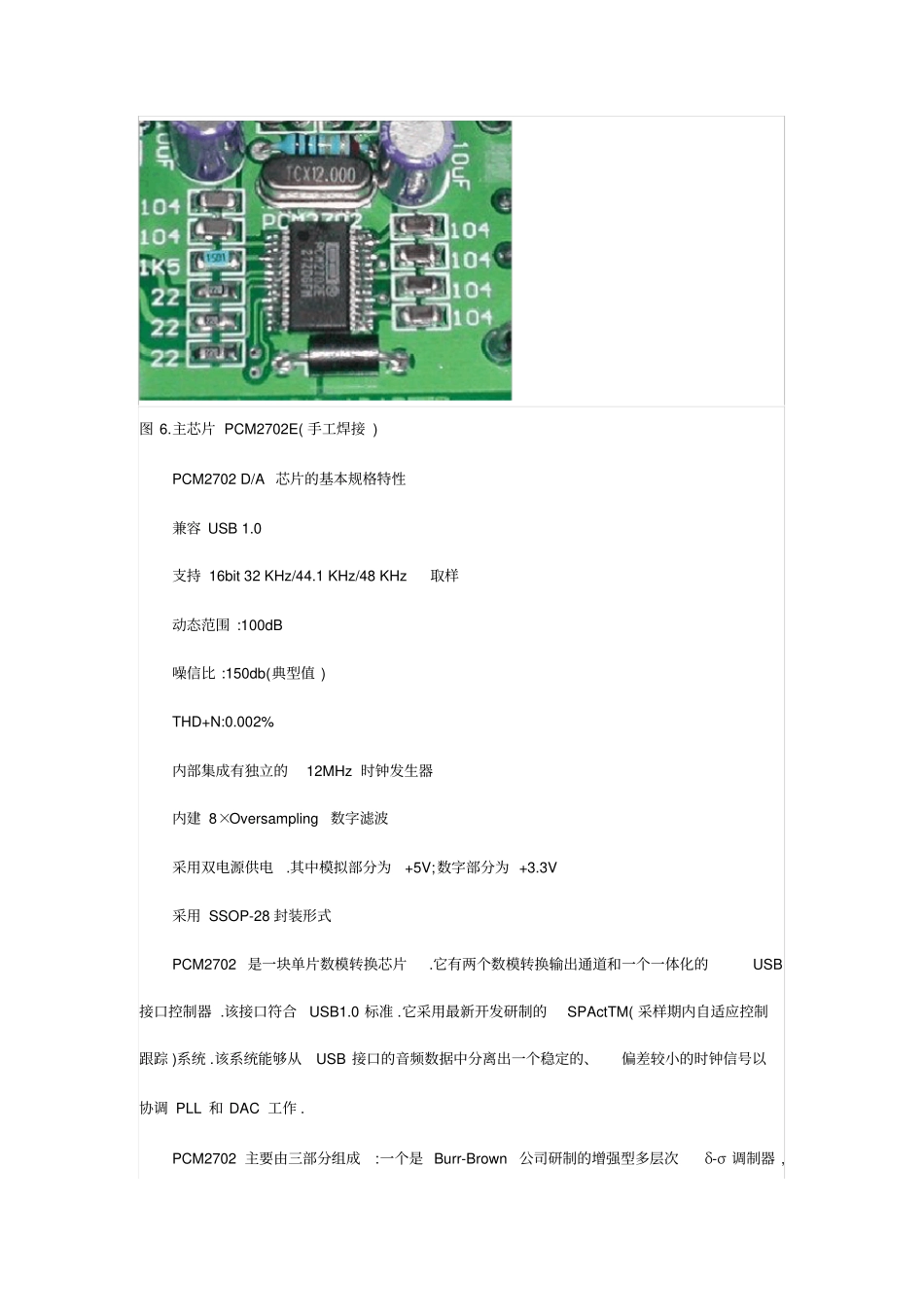

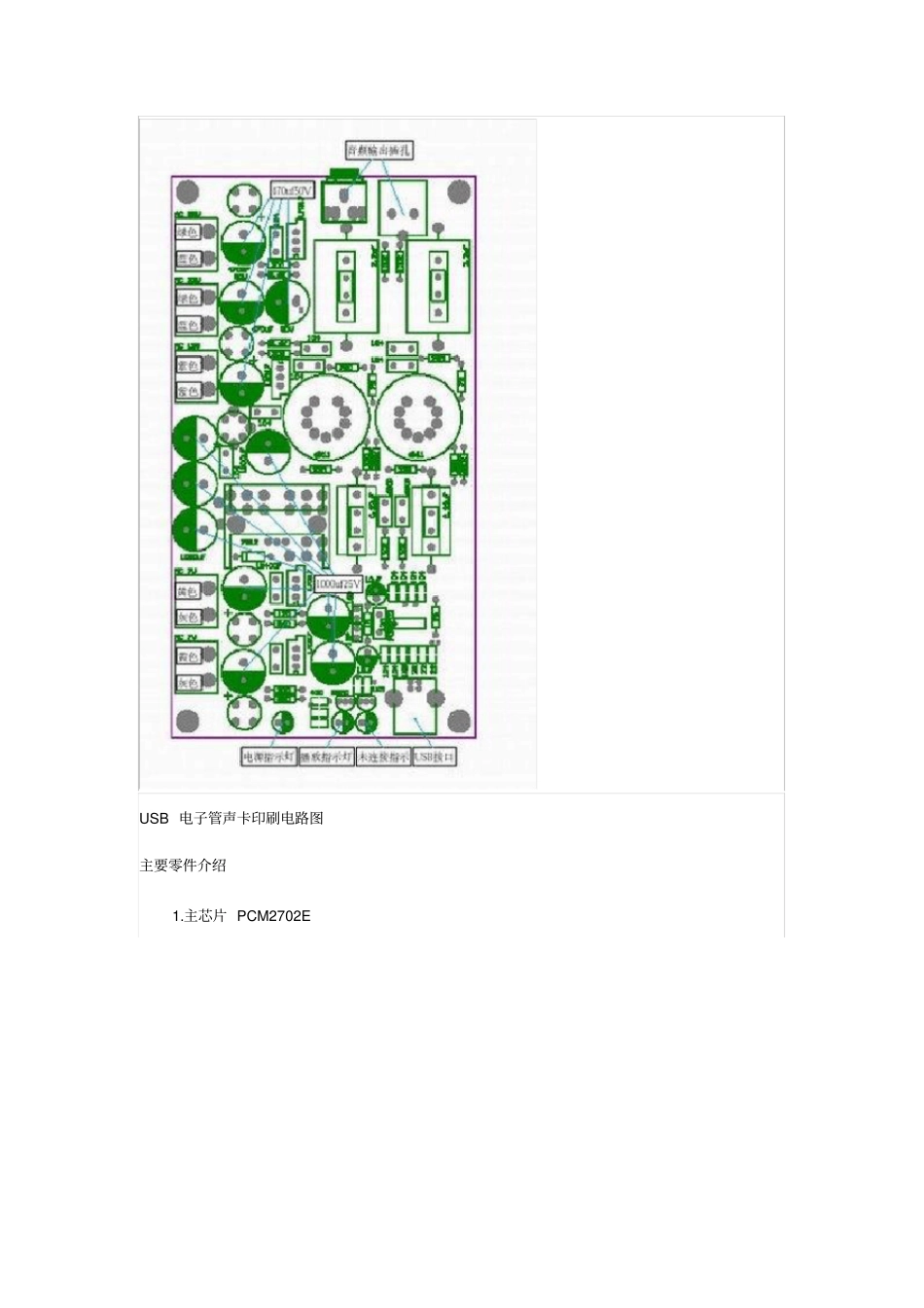

DIY自己制作的USB声卡声卡零件与电路图USB电子管声卡主电路原理图USB电子管声卡电源电路原理图USB电子管声卡印刷电路图主要零件介绍1.主芯片PCM2702E图6.主芯片PCM2702E(手工焊接)PCM2702D/A芯片的基本规格特性兼容USB1.0支持16bit32KHz/44.1KHz/48KHz取样动态范围:100dB噪信比:150db(典型值)THD+N:0.002%内部集成有独立的12MHz时钟发生器内建8×Oversampling数字滤波采用双电源供电.其中模拟部分为+5V;数字部分为+3.3V采用SSOP-28封装形式PCM2702是一块单片数模转换芯片.它有两个数模转换输出通道和一个一体化的USB接口控制器.该接口符合USB1.0标准.它采用最新开发研制的SPActTM(采样期内自适应控制跟踪)系统.该系统能够从USB接口的音频数据中分离出一个稳定的、偏差较小的时钟信号以协调PLL和DAC工作.PCM2702主要由三部分组成:一个是Burr-Brown公司研制的增强型多层次δ-σ调制器,一个是8×重复采样数字插值滤波器,还有一个模拟输出低通滤波器.PCM2702可以接收48KHz、44KHz和32KHz采样速率的16位立体声或单声道音频数据,芯片内部集成有数字电位器的软件静音功能,通过USB的音频等级需求可以控制电位器和静音功能.图7.PCM2702的引脚排列PCM2702的参数:TA=25℃,VCC=VCCL=VCCR=VCCP=5.0V,VDD=VDDC=3.3V,fs=44.1KHz,信号频率1kHz,16位数据.管脚8、13、14、15、16分别为VBUS、TEST3、TEST2、TEST1和TEST0;管脚10、11、12、28分别是PLYBCK、SSPND、ZERO和XTO.参数中的动态性能取决于标准主机的信号质量,并随系统不同而不同,动态性能的各项参数是用一台Shibasoku#725THD测量仪测得的.该仪器的特点是带有400Hz的高通滤滤器、30kHz的低通滤波器、通用模式且具有20kHz的带宽限制.通过交流耦合器的模拟输出端负载为5kΩ或更大.PCM2702的工作原理:图8.PCM2702的组成框图控制信号和音频数据信号均通过D+(6脚)和D-(7脚)送入PCM2702中心.所有数据都以全速输入或输出.USB总电源VBUS(8脚)和USB数字地DGNDU(9脚)均与USB总线相连,由于VBUS仅用来分离芯片与USB总线的连接,所以VBUS不消耗USB总线电源功率.图9.USB音频功能逻辑框图PCM2702有两个接口,每一个接口都由一些可供选择的设置成.接口#0有一个备选设置,备选设置#0是一标准的音频控制接口,该接口有一个端口.PCM2702有下列三个端口,输入端口(IT)、输出端口(OT)和功能单元(FU).输入端口定义为“USB”数据流(口类型0×0101),输入端口可以接2个通道的音频流,这2个通道分别可作为音频流的左右声道的压缩数据传输通道.输出端口为“扬声器”端口(端口类型0×0301.)功能控制单元支持音量控制和静音控制功能.内建的数字音量控制电位器可根据音频级别的具体要求以步进量为1.0dB在0.0dB~64.0dB之间进行调节.每个声道可独立设置,同时也支持主音量控制,内建的数字静音控制器也可以根据音频等级的具体要求进行操作,以支持主静音控制,但不支持单独的声道进行调节控制.接口#1有3个可选择的设置:#0备选设置是零带宽设置;#1设置是16位立体声设置,它是一个可操作性设置;#2设置是16位单声道设置,也是一个可操作性设置.PCM2702有两个终端,即:控制终端(EP#0)和同步音频数据流终端(EP#2).控制终端是默认终端,常用来根据标准USB需求和USB音频等级的具体需求对PCM2702的所有功能进行控制.同步音频数据流终端是音频吸收终端,它接收来自PCM的音频数据流和接收重配的传输模式.图10.12MHz晶振连接图PCM2702需要一个12MHz(±500ppm)的时钟来协调USB和音频功能控制部分的工作.该时钟信号可由内部集成的12MHz晶振提供,也可以从XTI(脚1)输入12MHz内部时钟信号(如图10所示),12MHz晶体谐振器与一个1MΩ电阻和两个小电容一起连至XTI和XTO,电容值的大小取决于具体的晶体谐振器的负载.如果使用内部时钟则应从XTI输入,而且XTO必须悬空,XTI脚时钟信号的逻辑电平为+3.3V,而不是5V.图11是外部12MHz时钟连接电路.图11.外部12MHz时钟输入PCM2702包含一个内部电源接通恢复电路.当VDD电平大于2.0V时,该电路将自动恢复起始数字逻辑电平,整个过程大约需要350μs.为确保接电时序的正常工作,VDD电压必须在10ms内升至2.0V.当电路完成起始电平的恢复并在USB总线接通后,PCM2702设置准备完毕.当建立和USB...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

DIY自己制作的USB声卡解读

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
