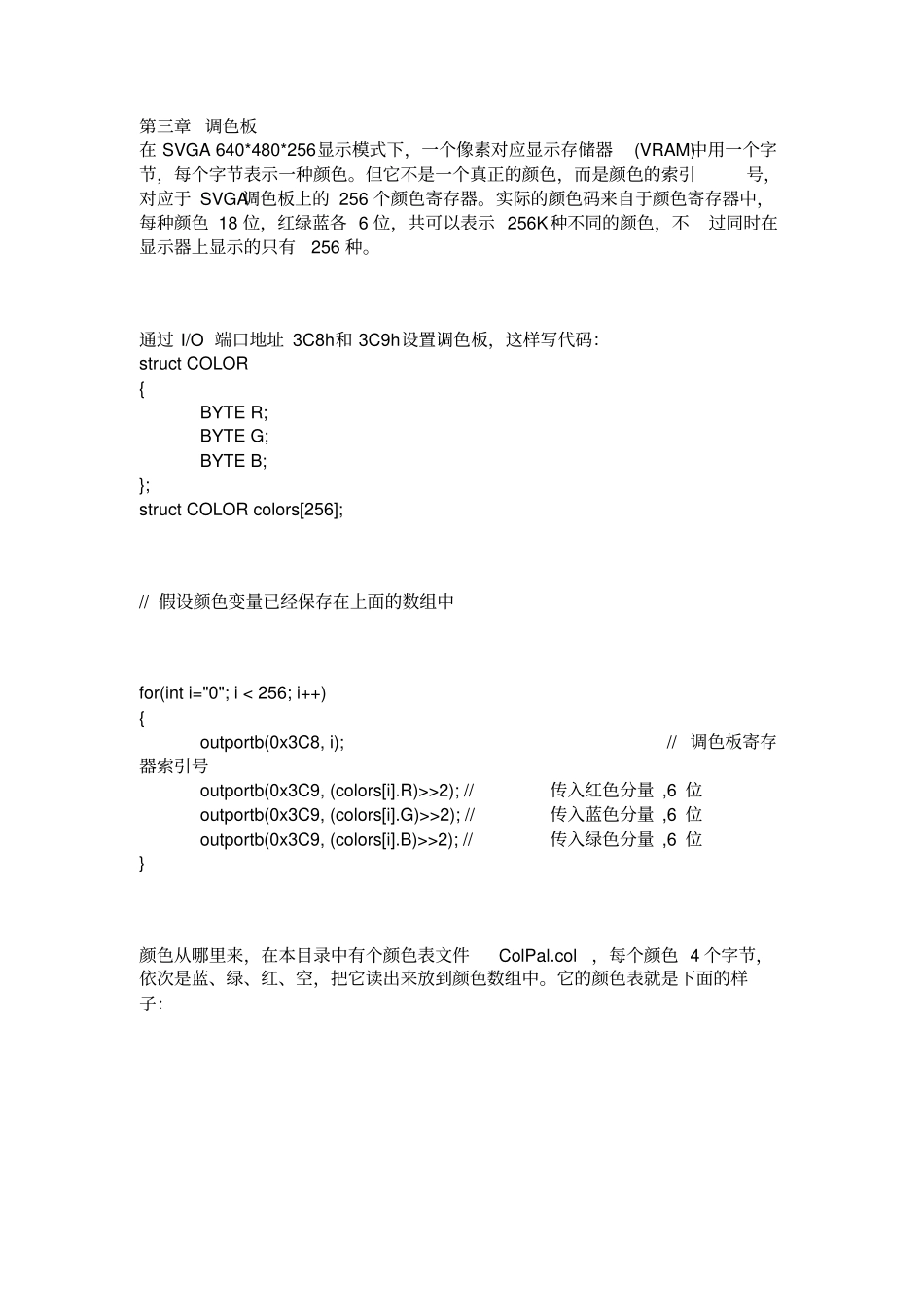

DOS下的SVGA编程发布时间：2008-07-1722:42:14技术类别：工业控制DOS下的SVGA编程第一章SVGA显示卡和VBE标准视频图形阵列适配器(vidiographicsarray,VGA)是IBM公司在1987年制定的显示卡标准，它提供的字符和图形两种模式，图形分辨率最大是640*480*16色或者320*200*256色，这个标准是显示卡发展的一个丰碑，改变了各厂商混战相互不兼容的局面，而且统一了软件接口标准，为程序开发提供了特别大的方便。VGA显示的调用方法放在了BIOS中，统一使用int10h功能，主要功能有设置显示模式，文本窗口上卷下卷、光标和字符串，使用调色板、位面结构、读像素和写像素等。当然，VGA逐渐不能满足需要了。在80年代末至90年代初，市场上出现了以TVGA系列、S3系列、CirrusLogic系列、ET系列等为首的一批显示卡，它们都提供了比VGA分辨率更高、颜色更丰富的显示模式，又完全兼容VGA显示卡，它们被统称为SuperVGA(超级VGA，简写为SVGA)。他们在高分辨率高颜色数的控制方面又需要制定一个新的标准。为此视频电子学标准协会VESA(VidioElectronicsStandardsAssociation)提出了一组扩展的BIOS功能调用接口——VBE(VESABIOSExtension)标准，在软件接口层次上实现了各种SVGA显示卡之间的兼容性。时至今日，或许有些显示卡已不兼容VGA标准，但是所有的显示卡厂商都无一例外地支持VBE标准。几乎所有的SuperVGA卡都提供了符合VESASVGA标准的扩展BIOS。通过一组int10h,AH="4Fh中断调用"，使用VESASVGA的扩展功能而不必了解各种显示卡的硬件细节，基于该标准编写的程序就具有非常广泛的硬件兼容性。VBE标准到已经发布过3个版本。1991年10月VESA发布了VBE1.2，这个标准规定了应用程序访问高性能显示卡的简易性接口，允许应用程序查询显示卡的特性并设置成合适的模式，包括分辨率，色彩丰富的模式。VBE1.2是现代显示卡广泛采用的标准。1994年11月发布VBE2.0，它最重要的改进是增加了保护模式支持(VBE功能0Ah)，提高了VBE的性能。另外，VESA组织还从VBEV2.0版标准开始增加了扩展VBE功能，包括显示器能源管理PM，显示器数据通道DDC等一些非常有用的功能。1998年9月发布VBEV3.0，主要增加了对显示卡，显示器扫描频率的控制和对平面显示器的控制。每个标准都完全向前兼容，在VESA的中文网站上可以免费下载到VBE3.0，网址http://www.vesa.org.cn。下面章节我们就开始讲SVGA640*480*256色分辨率怎样调用VBE1.2BIOS功能编程。第二章DOS内存和SVGA的位面结构虽然不同的SVGA显示卡的体系结构不同，但它们最初都是从标准VGA的结构上扩充而来的，包括五大功能模块，即显示控制器、定序器，属性控制器、图形控制器和显示存储器(VRAM)。SVGA卡640*480*256色的显示模式也和VGA卡的256色模式类似，每个像素点8位，整个VRAM地址空间按扫描行连续存放，超过64K的地址空间采用位面映射机制分块影射到主机提供的地址上。主机提供的地址空间叫做窗口，SVGA把VRAM分成小块(称为位面)，每块64K，分别映射到窗口上。下面的表格就是是DOS系统中的内存安排，注意从地址A0000h(即640KB)开始是用于显示的视频缓冲区和BIOS的地址空间，这正是我们图形编程中要用到的地址。在上图中“图形模式视频缓冲区”就是主机提供的窗口，大小是64KB。下面的图表示640*480*256色显示模式的位面映射机制。有的显示模式窗口大小和位面大小不一定是64KB，有可能内存窗口小，显示存储器（VRAM）中的每一个64K位面没有放满，也就是说VRAM中有效的显示信息不是连续的。如果要确定某个显示模式具体的窗口大小、位面尺寸和个数，颜色信息等等，就要调用VBEBIOS功能4F01h。第三章调色板在SVGA640*480*256显示模式下，一个像素对应显示存储器(VRAM)中用一个字节，每个字节表示一种颜色。但它不是一个真正的颜色，而是颜色的索引号，对应于SVGA调色板上的256个颜色寄存器。实际的颜色码来自于颜色寄存器中，每种颜色18位，红绿蓝各6位，共可以表示256K种不同的颜色，不过同时在显示器上显示的只有256种。通过I/O端口地址3C8h和3C9h设置调色板，这样写代码：structCOLOR{BYTER;BYTEG;BYTEB;};structCOLORcolors[256];//假设颜色变量已经保存在上面的数组中for(inti="0";...
