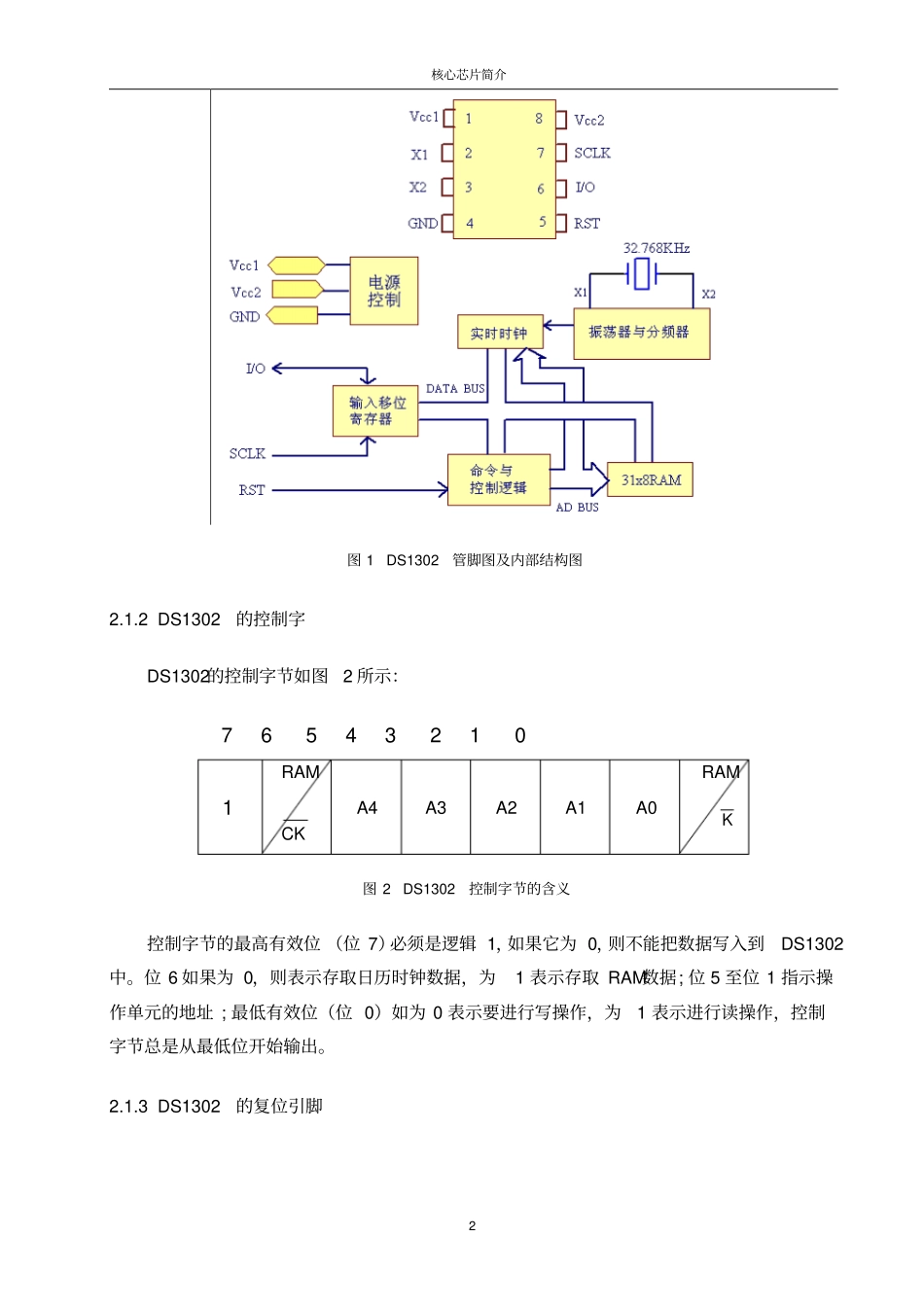

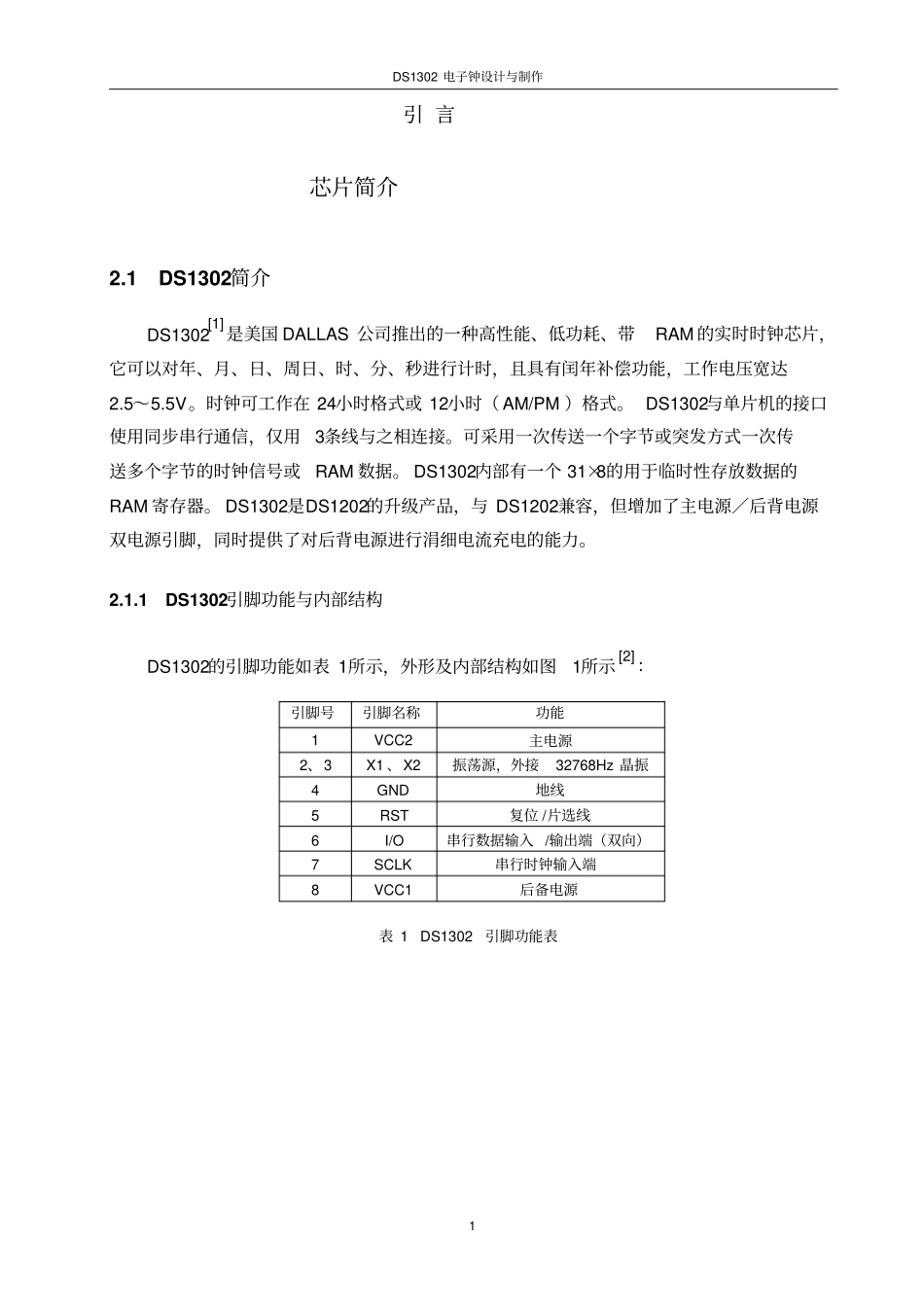

DS1302电子钟设计与制作1引言芯片简介2.1DS1302简介DS1302[1]是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟芯片，它可以对年、月、日、周日、时、分、秒进行计时，且具有闰年补偿功能，工作电压宽达2.5～5.5V。时钟可工作在24小时格式或12小时（AM/PM）格式。DS1302与单片机的接口使用同步串行通信，仅用3条线与之相连接。可采用一次传送一个字节或突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源／后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力。2.1.1DS1302引脚功能与内部结构DS1302的引脚功能如表1所示，外形及内部结构如图1所示[2]：引脚号引脚名称功能1VCC2主电源2、3X1、X2振荡源，外接32768Hz晶振4GND地线5RST复位/片选线6I/O串行数据输入/输出端（双向）7SCLK串行时钟输入端8VCC1后备电源表1DS1302引脚功能表核心芯片简介2图1DS1302管脚图及内部结构图2.1.2DS1302的控制字DS1302的控制字节如图2所示：765432101RAMCKA4A3A2A1A0RAMK图2DS1302控制字节的含义控制字节的最高有效位（位7）必须是逻辑1，如果它为0，则不能把数据写入到DS1302中。位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位（位0）如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。2.1.3DS1302的复位引脚DS1302电子钟设计与制作3通过把RST输入驱动置高电平来启动所有的数据传送。RST输入有两种功能：首先，RST接通控制逻辑，允许地址／命令序列送入移位寄存器；其次，RST提供了终止单字节或多字节数据的传送手段。当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。如果在传送过程中置RST为低电平，则会终止此次数据传送，并且I/O引脚变为高阻态。上电运行时，在Vcc≥2.5V之前，RST必须保持低电平。只有在SCLK为低电平时，才能将RST置为高电平。2.1.4DS1302的数据输入输出在控制指令字输入后的下一个SCLK时钟的上升沿时数据被写入DS1302，数据输入从低位即位0开始。同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位至高位7，数据读写时序如图3所示：图3数据读写时序2.1.5DS1302的寄存器DS1302共有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式。其日历、时间寄存器及其控制字见表2。此外，DS1302还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器的内容。DS1302与RAM相关的寄存器分为两类，一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H--FDH，其中奇数为读操作，偶数为写操作；再一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH（写）、FFH（读）。765410765432101A4A3A2A1DATAI/OBYTE2DATAI/OBYTE1R/CA0R/WI/ORSTSCLK核心芯片简介4寄存器名命令字取值范围各位内容写操作读操作76543210秒寄存器80H81H00--59CH10SECSEC分寄存器82H83H00--59010MINMIN时寄存器84H85H01-12或00-2312/24010HRHR日寄存器86H87H01-28,29,30,310010DATEDATE月寄存器88H89H01--1200010MMONTH周寄存器8AH8BH01--0700000DAY年寄存器8CH8DH00--9910YEARYEAR表2DS1302的日历、时钟寄存器及其控制字2.2AT89S51简介AT89S51[3]美国ATMEL公司生产的低功耗，高性能CMOS8位单片机，片内含4KBytesISP(In-systemprogrammable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及AT89C51引脚结构，芯片内集成了通用8位中央处理器和ISPFlash存储单元。单片机AT89S51强大的功能可为许多嵌入式控制应用系统提供高性价比的解决方案。2.2.1AT89S51芯片的引脚及特点图4AT89S51引脚图AT89S51芯片的引脚结构如图4所示：（1）功能特性概括:AT89S51提供以下标准功能：40个引脚、4KBytesFlash片内程...
