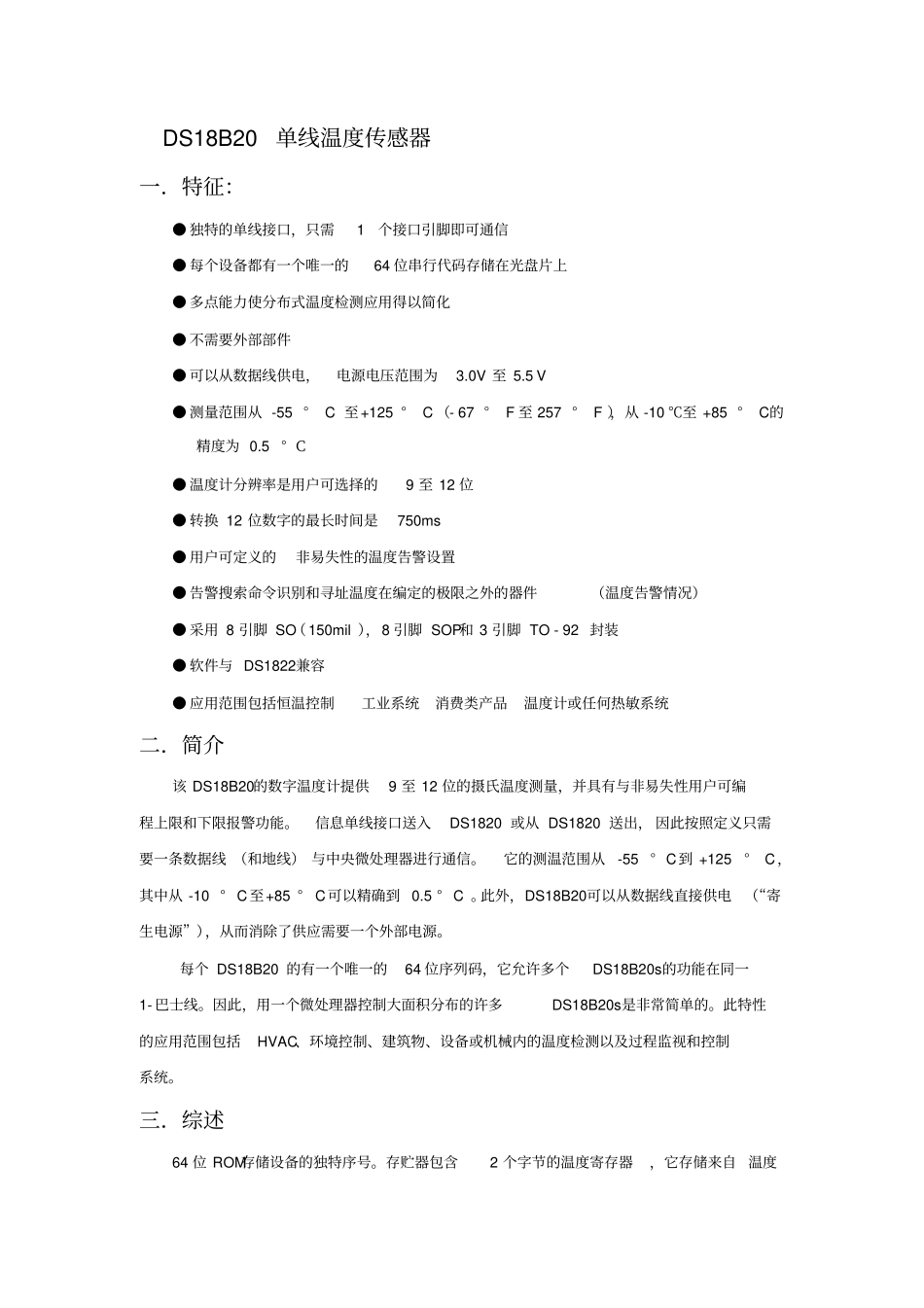

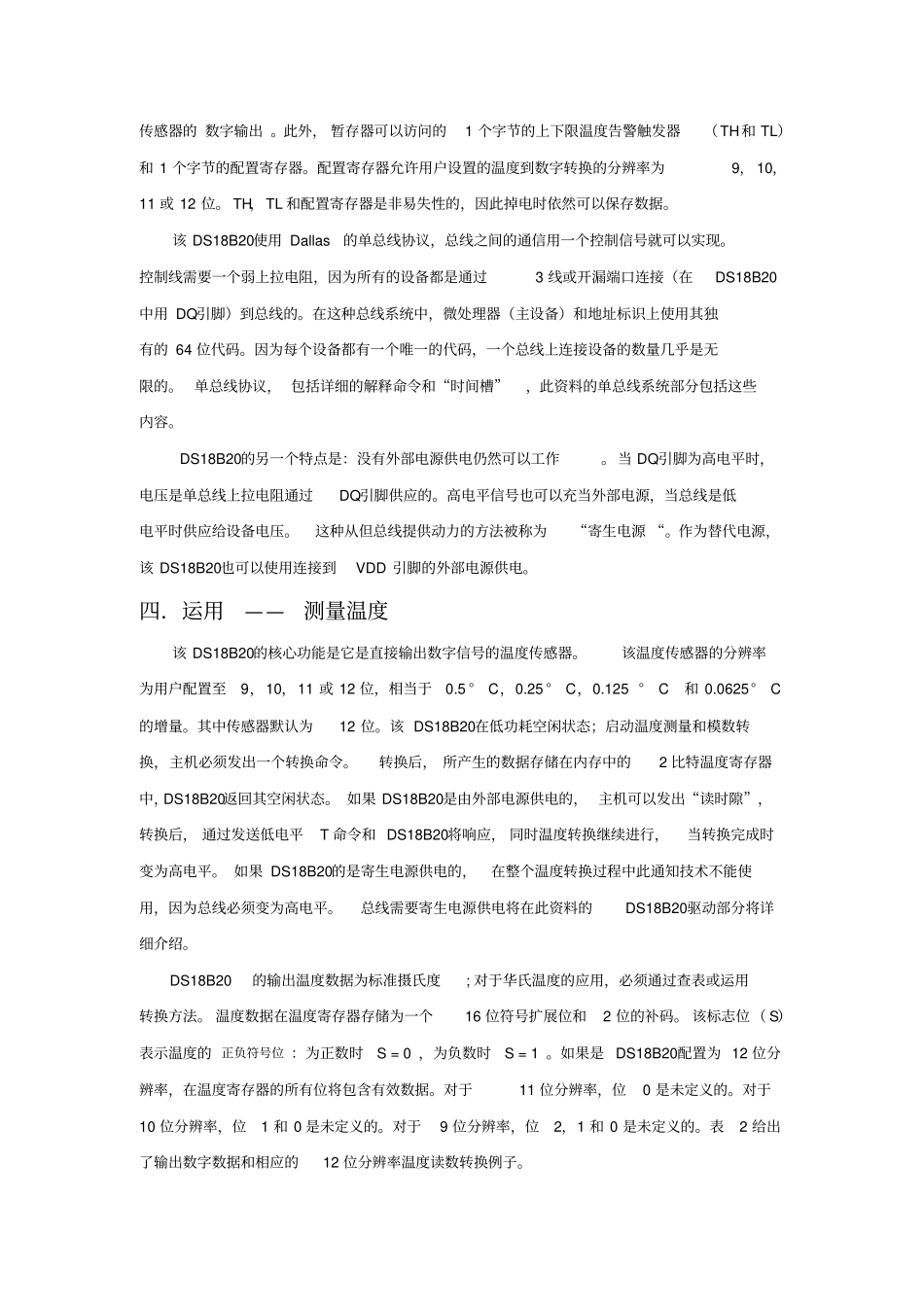

DS18B20单线温度传感器一．特征：●独特的单线接口，只需1个接口引脚即可通信●每个设备都有一个唯一的64位串行代码存储在光盘片上●多点能力使分布式温度检测应用得以简化●不需要外部部件●可以从数据线供电，电源电压范围为3.0V至5.5V●测量范围从-55°C至+125°C（-67°F至257°F），从-10℃至+85°C的精度为0.5°C●温度计分辨率是用户可选择的9至12位●转换12位数字的最长时间是750ms●用户可定义的非易失性的温度告警设置●告警搜索命令识别和寻址温度在编定的极限之外的器件（温度告警情况）●采用8引脚SO（150mil），8引脚SOP和3引脚TO-92封装●软件与DS1822兼容●应用范围包括恒温控制工业系统消费类产品温度计或任何热敏系统二．简介该DS18B20的数字温度计提供9至12位的摄氏温度测量，并具有与非易失性用户可编程上限和下限报警功能。信息单线接口送入DS1820或从DS1820送出，因此按照定义只需要一条数据线（和地线）与中央微处理器进行通信。它的测温范围从-55°C到+125°C，其中从-10°C至+85°C可以精确到0.5°C。此外，DS18B20可以从数据线直接供电（“寄生电源”），从而消除了供应需要一个外部电源。每个DS18B20的有一个唯一的64位序列码，它允许多个DS18B20s的功能在同一1-巴士线。因此，用一个微处理器控制大面积分布的许多DS18B20s是非常简单的。此特性的应用范围包括HVAC、环境控制、建筑物、设备或机械内的温度检测以及过程监视和控制系统。三．综述64位ROM存储设备的独特序号。存贮器包含2个字节的温度寄存器，它存储来自温度传感器的数字输出。此外，暂存器可以访问的1个字节的上下限温度告警触发器（TH和TL）和1个字节的配置寄存器。配置寄存器允许用户设置的温度到数字转换的分辨率为9，10，11或12位。TH，TL和配置寄存器是非易失性的，因此掉电时依然可以保存数据。该DS18B20使用Dallas的单总线协议，总线之间的通信用一个控制信号就可以实现。控制线需要一个弱上拉电阻，因为所有的设备都是通过3线或开漏端口连接（在DS18B20中用DQ引脚）到总线的。在这种总线系统中，微处理器（主设备）和地址标识上使用其独有的64位代码。因为每个设备都有一个唯一的代码，一个总线上连接设备的数量几乎是无限的。单总线协议，包括详细的解释命令和“时间槽”，此资料的单总线系统部分包括这些内容。DS18B20的另一个特点是：没有外部电源供电仍然可以工作。当DQ引脚为高电平时，电压是单总线上拉电阻通过DQ引脚供应的。高电平信号也可以充当外部电源，当总线是低电平时供应给设备电压。这种从但总线提供动力的方法被称为“寄生电源“。作为替代电源，该DS18B20也可以使用连接到VDD引脚的外部电源供电。四．运用——测量温度该DS18B20的核心功能是它是直接输出数字信号的温度传感器。该温度传感器的分辨率为用户配置至9，10，11或12位，相当于0.5°C，0.25°C，0.125°C和0.0625°C的增量。其中传感器默认为12位。该DS18B20在低功耗空闲状态；启动温度测量和模数转换，主机必须发出一个转换命令。转换后，所产生的数据存储在内存中的2比特温度寄存器中，DS18B20返回其空闲状态。如果DS18B20是由外部电源供电的，主机可以发出“读时隙”，转换后，通过发送低电平T命令和DS18B20将响应，同时温度转换继续进行，当转换完成时变为高电平。如果DS18B20的是寄生电源供电的，在整个温度转换过程中此通知技术不能使用，因为总线必须变为高电平。总线需要寄生电源供电将在此资料的DS18B20驱动部分将详细介绍。DS18B20的输出温度数据为标准摄氏度;对于华氏温度的应用，必须通过查表或运用转换方法。温度数据在温度寄存器存储为一个16位符号扩展位和2位的补码。该标志位（S）表示温度的正负符号位：为正数时S=0，为负数时S=1。如果是DS18B20配置为12位分辨率，在温度寄存器的所有位将包含有效数据。对于11位分辨率，位0是未定义的。对于10位分辨率，位1和0是未定义的。对于9位分辨率，位2，1和0是未定义的。表2给出了输出数字数据和相应的12位分辨率温度读数转换例子。五．运用-报警信号DS18B20温度转换完成后，温度值与用户定义的2个报警触发值存储在1个字节的TH和TL寄存器。符号...
