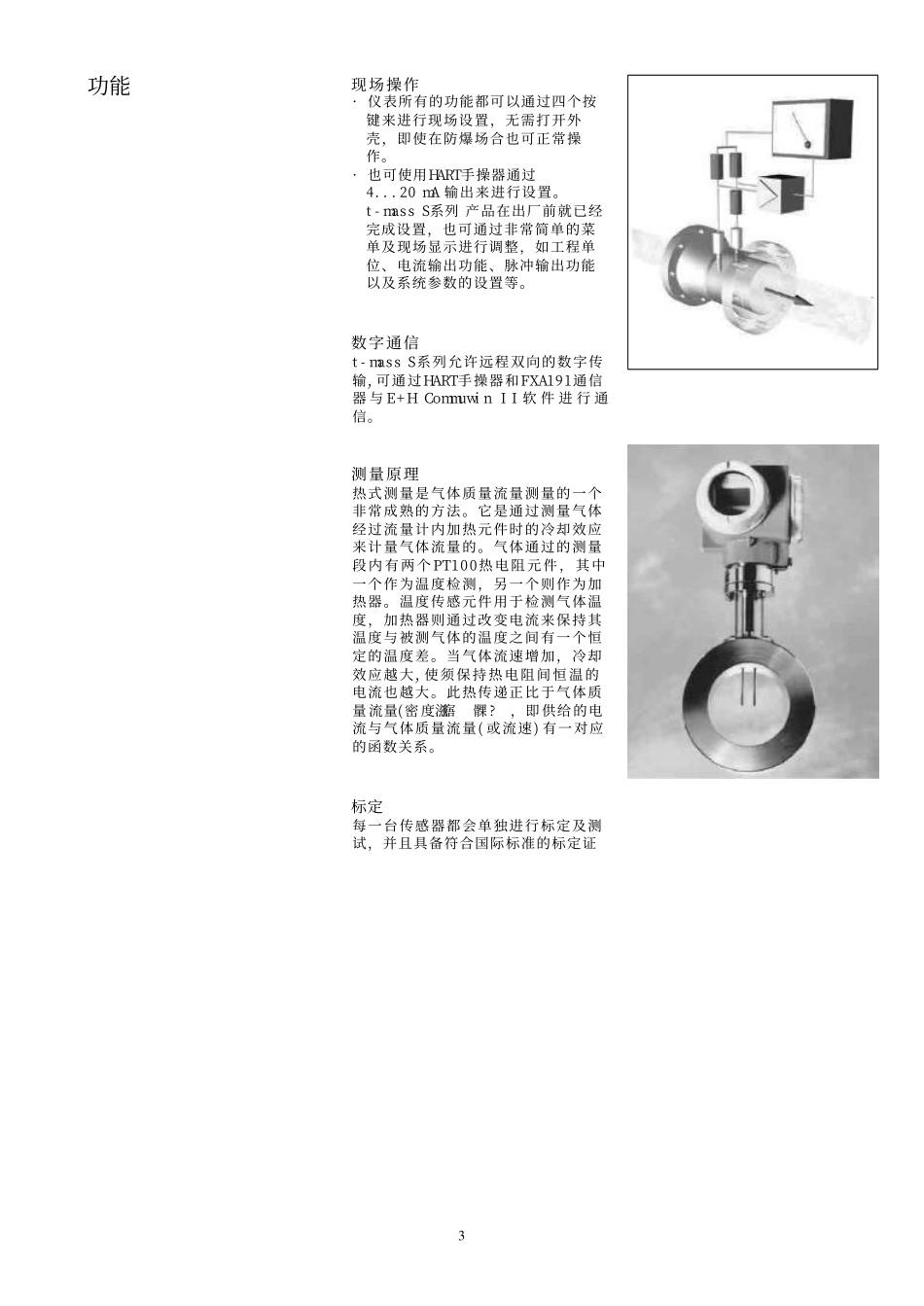

热式气体流量计技术资料_第1页
1/5

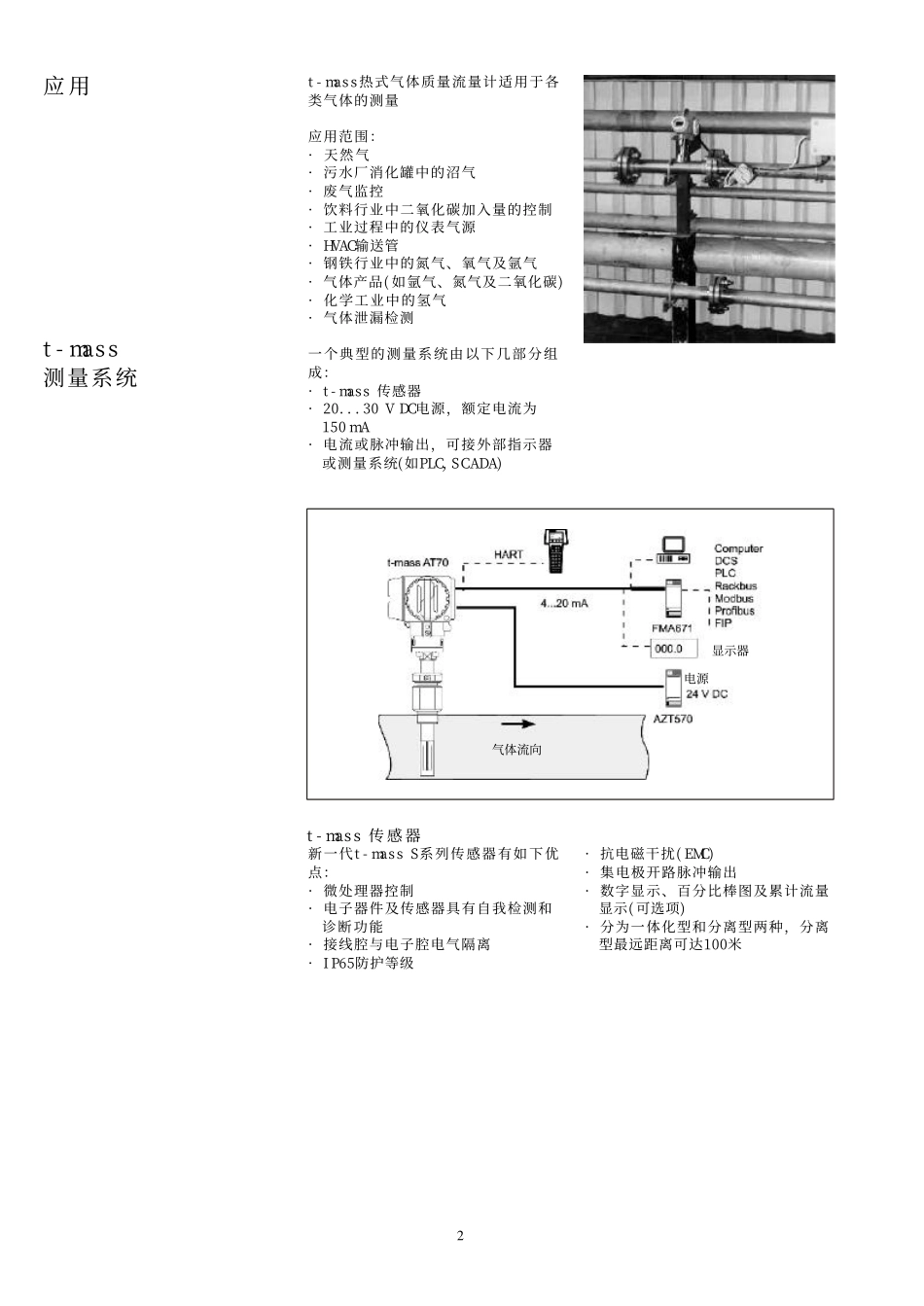

热式气体流量计技术资料_第2页
2/5
热式气体流量计技术资料_第3页
3/5
技术资料TI0013A/05/zh热式质量流量计t-massS直接测量气体的质量流量特点灵活性及可靠性·支持HART通信协议·标准的一体化仪表,其过程温度范围为-10℃...+100℃·压力损失可忽略不计·单点测量·量程比:100:1·每台传感器均附有符合国际标准的标定证书·t-mass用于测量工业过程中的气体质量流量,可显示各种单位的流量及标准体积流量·t-mass有操作按键,可就地进行组态,无须开盖·电流及脉冲模拟模式可用于调试及诊断·插入式(AT70)、法兰式(AT70F)及夹持式(AT70W)分别适用于不同管道及安装方式并可用于各种管径及过程连接方式·变送器外壳可旋转,方便读数·电磁兼容符合EN50081-1:1992、EN50082-1:1992及CE认证·适用于防爆场合·所有传感器均进行了静压测试·传感器具有自诊断及报警功能安全性首页内容打印退出2t-mass热式气体质量流量计适用于各类气体的测量应用范围:·天然气·污水厂消化罐中的沼气废气监控一个典型的测量系统由以下几部分组成:电流或输出,可接外部指示器或测量系统如PLC,SCADA)··饮料行业中二氧化碳加入量的控制·工业过程中的仪表气源·HVAC输送管·钢铁行业中的氮气、氧气及氩气·气体产品(如氩气、氮气及二氧化碳)·化学工业中的氢气·气体泄漏检测·t-mass传感器·20...30VDC电源,额定电流为150mA·脉冲(应用t-mass测量系统t-mass传感器新一代t-massS系列传感器有如下优点:·微处理器控制·电子器件及传感器具有自我检测和诊断功能·接线腔与电子腔电气隔离·IP65防护等级·抗电磁干扰(EMC)·集电极开路脉冲输出·数字显示、百分比棒图及累计流量显示(可选项)·分为一体化型和分离型两种,分离型最远距离可达100米显示器电源气体流向3现场操作数字通信测量原理标定·仪表所有的功能都可以通过四个按键来进行现场设置,无需打开外壳,即使在防爆场合也可正常操作。·也可使用HART手操器通过4...20mA输出来进行设置。t-massS系列产品在出厂前就已经设置,也可通过非常简单的菜单及现场显示进行调整,如工程单位、电流输出功能、脉冲输出功能以及系统参数的设置等。t-massS系列允许远程双向的数字传输,可通过HART手操器和FXA191通信器与E+HCommuwinII软件进行通信。热式测量是气体质量流量测量的一个非常成熟的方法。它是通过测量气体经过流量计内加热元件时的冷却效应来计量气体流量的。气体通过的测量段内有两个PT100热电阻元件,其中一个作为温度检测,另一个则作为加热器。温度传感元件用于检测气体温度,加热器则通过改变电流来保持其温度与被测气体的温度之间有一个恒定的温度差。当气体流速增加,冷却效应越大,使须保持热电阻间恒温的电流也越大。此热传递正比于气体质量流量(密度滋寤髁?,即供给的电流与气体质量流量(或流速)有一对应的函数关系。每一台传感器都会单独进行标定及测试,并且具备符合国际标准的标定证完成功能4技术参数技术指标测量部件材质外壳电气公称直径公称压力允许过程温度范围本体传感器传感器密封圈安装附件材质(70W)变送器外壳材质防护等级环境温度显示电缆接口电磁兼容(EMC)供电电源功率消耗集电极开路输出电流输出数据存储通信IEC801part3:E=10V/m(30MHz...1GHz);20...30VDC<3WI=10mA,U=30V,P=300mW脉冲范围可调,最大脉冲输出可达100个脉冲/每秒4...20mA模拟电流输出,满量程及时间常数通过按键设定(minimumT=1.5secs@63%)内置寄存器SMART技术HART通信maxmax70W:DN25...100DIN1"...4"ANSI70F:DN15...150DIN1/2"...6"ANSI70:Dn80...1000DIN3"...39"ANSI70W/F:PN40(DIN2501)70:PN16(DIN2501)Cl.150(ANSIB16.5)70/W/F:-10...+100℃14...+212°FSS316,哈C可选SS316,哈C276橡胶,Kalrez,EPDM对中环:两个,不锈钢1.4301安全螺栓/六角螺帽:1.7258电镀垫圈:电镀钢带涂层的铸铝外壳,IP65(DN40050)-30...+80℃(-22...+176°F)液晶显示PG13.5,其它型号需另选5技术参数防爆认证精度范围过程影响分离型显示模块/按键外壳分离型一体化传感器70F70/&)W重复性(标准偏差)温度系数"管径<=DN25(1")压力系数传感器型管径>DN25(1)::0.1%/℃0.1%/,流量>5kg/h0.5%/,流量>5kg/h0.2%/bar℃℃CENELECEExd[ia]iaIICT4CENELEC[EEXia]IICIEC79-15(Typen)CENELECEExiaIICT4IEC79-15(Typen)IEC79-15(Typen)标定气体中为+/-2%R理想安装条件下标定气体中为+/-[0.5%FS+2%R]R=测量值FS=满量程值70F:+/-0.25%70/70W:+/-0.25%AZT570传感器电源
