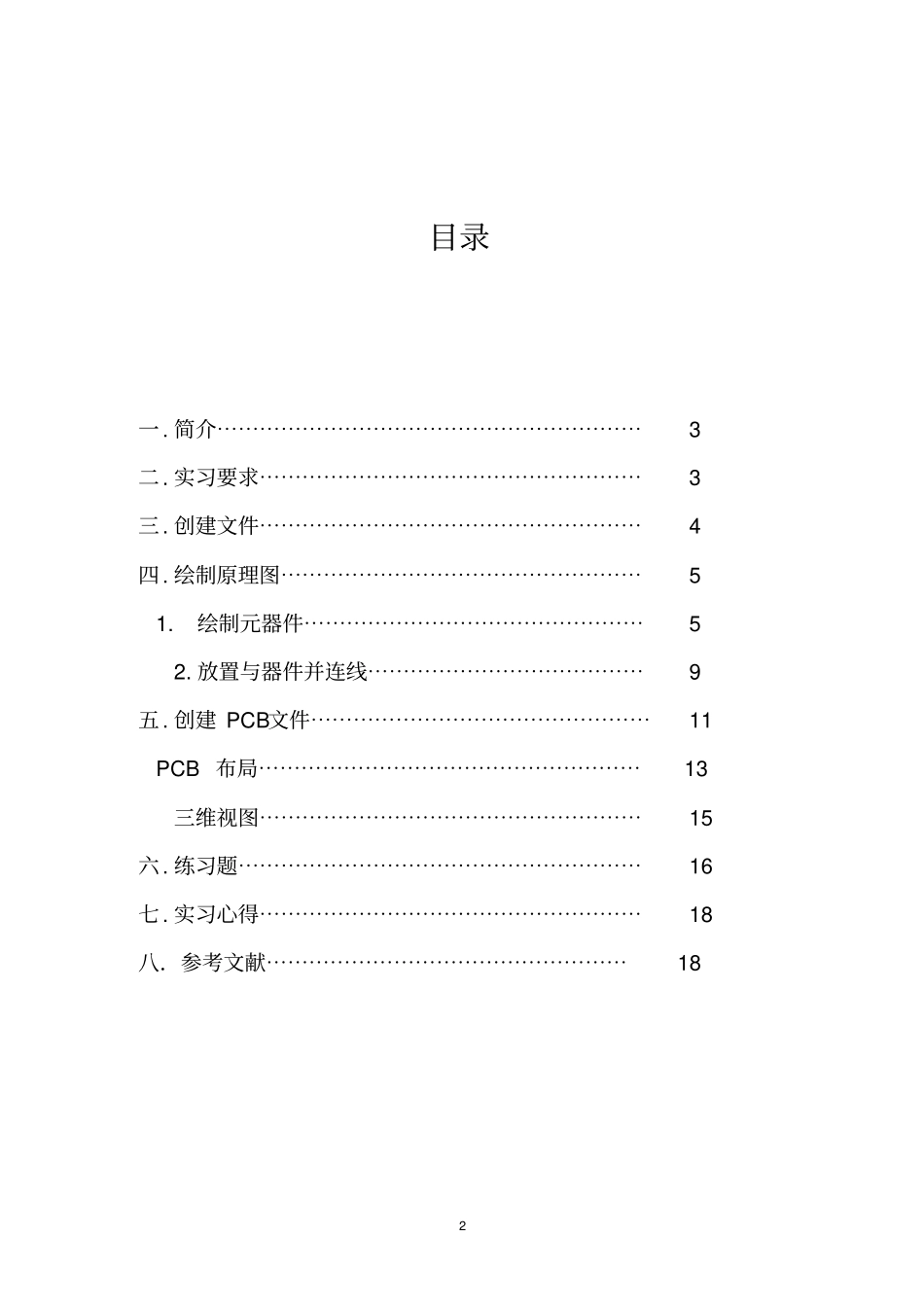

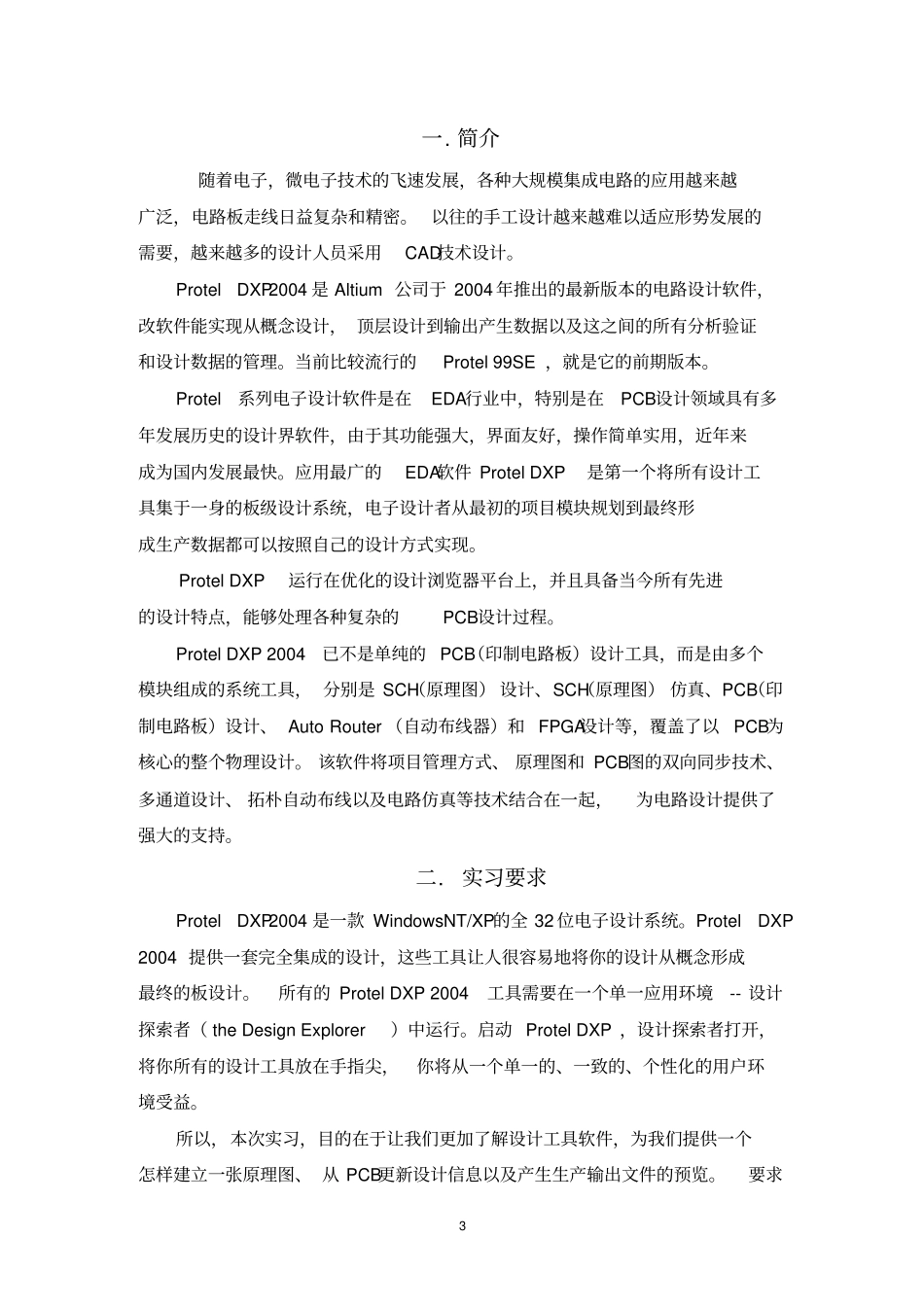

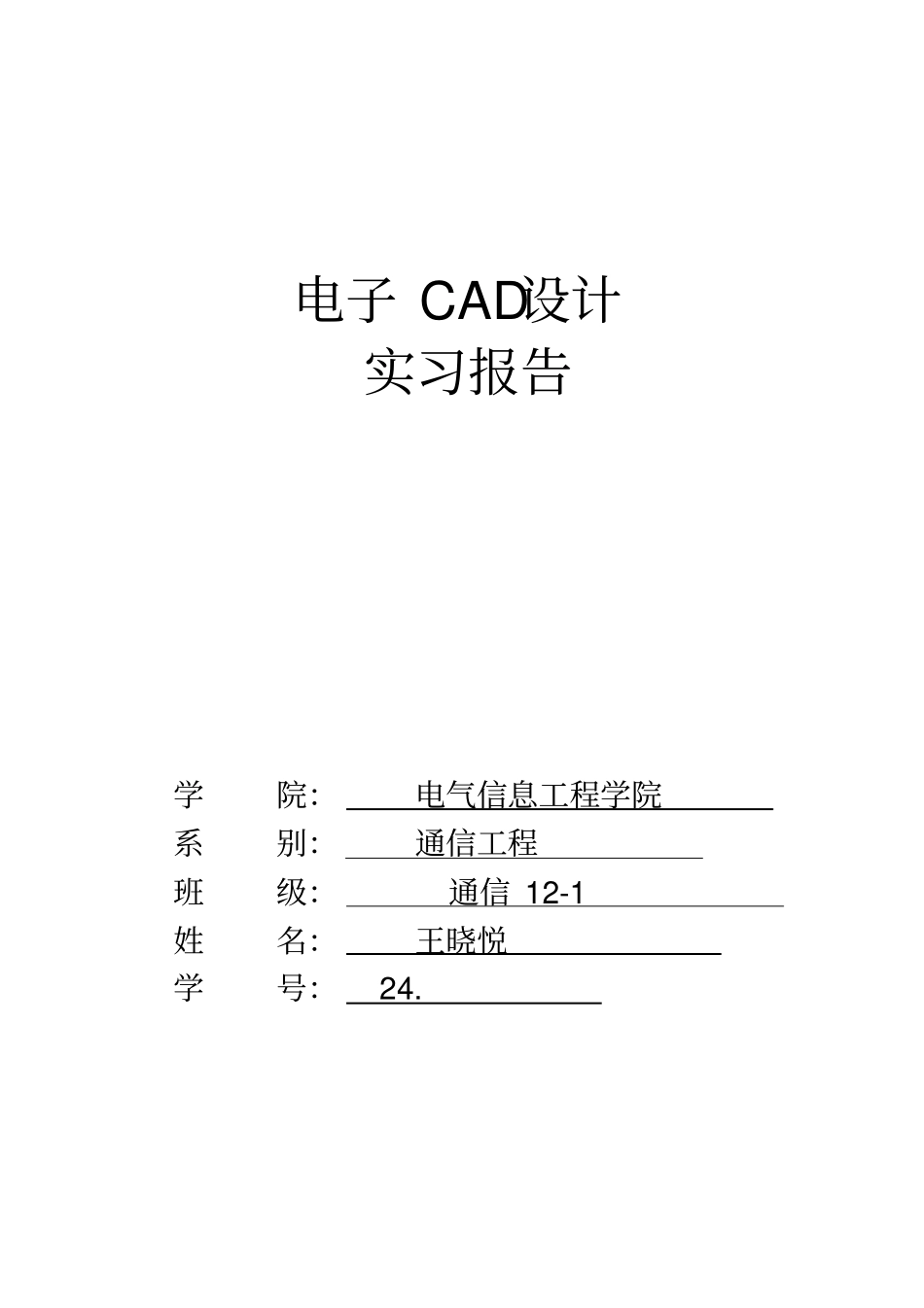

电子CAD设计实习报告学院：电气信息工程学院系别：通信工程班级：通信12-1姓名：王晓悦学号：24.2目录一.简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二.实习要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三.创建文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四.绘制原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51.绘制元器件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.放置与器件并连线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9五.创建PCB文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11PCB布局⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13三维视图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15六.练习题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16七.实习心得⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18八．参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯183一.简介随着电子，微电子技术的飞速发展，各种大规模集成电路的应用越来越广泛，电路板走线日益复杂和精密。以往的手工设计越来越难以适应形势发展的需要，越来越多的设计人员采用CAD技术设计。ProtelDXP2004是Altium公司于2004年推出的最新版本的电路设计软件，改软件能实现从概念设计，顶层设计到输出产生数据以及这之间的所有分析验证和设计数据的管理。当前比较流行的Protel99SE，就是它的前期版本。Protel系列电子设计软件是在EDA行业中，特别是在PCB设计领域具有多年发展历史的设计界软件，由于其功能强大，界面友好，操作简单实用，近年来成为国内发展最快。应用最广的EDA软件ProtelDXP是第一个将所有设计工具集于一身的板级设计系统，电子设计者从最初的项目模块规划到最终形成生产数据都可以按照自己的设计方式实现。ProtelDXP运行在优化的设计浏览器平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。ProtelDXP2004已不是单纯的PCB（印制电路板）设计工具，而是由多个模块组成的系统工具，分别是SCH（原理图）设计、SCH（原理图）仿真、PCB（印制电路板）设计、AutoRouter（自动布线器）和FPGA设计等，覆盖了以PCB为核心的整个物理设计。该软件将项目管理方式、原理图和PCB图的双向同步技术、多通道设计、拓朴自动布线以及电路仿真等技术结合在一起，为电路设计提供了强大的支持。二.实习要求ProtelDXP2004是一款WindowsNT/XP的全32位电子设计系统。ProtelDXP2004提供一套完全集成的设计，这些工具让人很容易地将你的设计从概念形成最终的板设计。所有的ProtelDXP2004工具需要在一个单一应用环境--设计探索者（theDesignExplorer）中运行。启动ProtelDXP，设计探索者打开，将你所有的设计工具放在手指尖，你将从一个单一的、一致的、个性化的用户环境受益。所以，本次实习，目的在于让我们更加了解设计工具软件，为我们提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。要求4我们能够对Protel有初步的了解，诸如发展史等；学会利用Protel绘制一些基本的电路图；能够根据原理图画出PCB板和PCB3D板；学会制作元件模型以及封装等基板设计技能及技巧。三.创建文件1.创建项目文件2.追加原理图文件3.保存项目文件和原理图文件（在同一文件夹下）四.绘制原理图1.绘制元器件.（2）.选择“工具→重新命名元件”，给元件命名为“AT89S51”，然后选择“放置→矩形”，放置轮廓矩形，对矩形的大小进行设置，然后在选择“放置→引脚”，按Tab键设置引脚。（3）.放置完所有的引脚：（4）.打开SCHLibrary选项卡，选中AT89S51单击[编辑],输入流水号,注释和描述。单击模型里的[追加]，在加新模型里选Footpint，并确定。在出现的PCB模型里点击[浏览]，出现库浏览窗口，点[⋯]，在出现的可用元件库中先[安装]标签，点[安装]按钮。在打开文件夹中选protelfootprintlibrary(*.PCBLIB)类型，打开DIP-PegLeads.PcbLib文件。然后并闭可用元件库窗口，在库浏览中再选择DIP-40后确定。出现以下窗口并确定。（5）.最后再点击确定按钮，追加别名8051。（6）.第一个元件封装完成，点击放置，即或在原理图中放置该元件。然后点[工具][新元件]建立DS12887和8155元件，按以上同样的方法封装，放置即可。2.放置元器件并连接。（1）数码管选...
