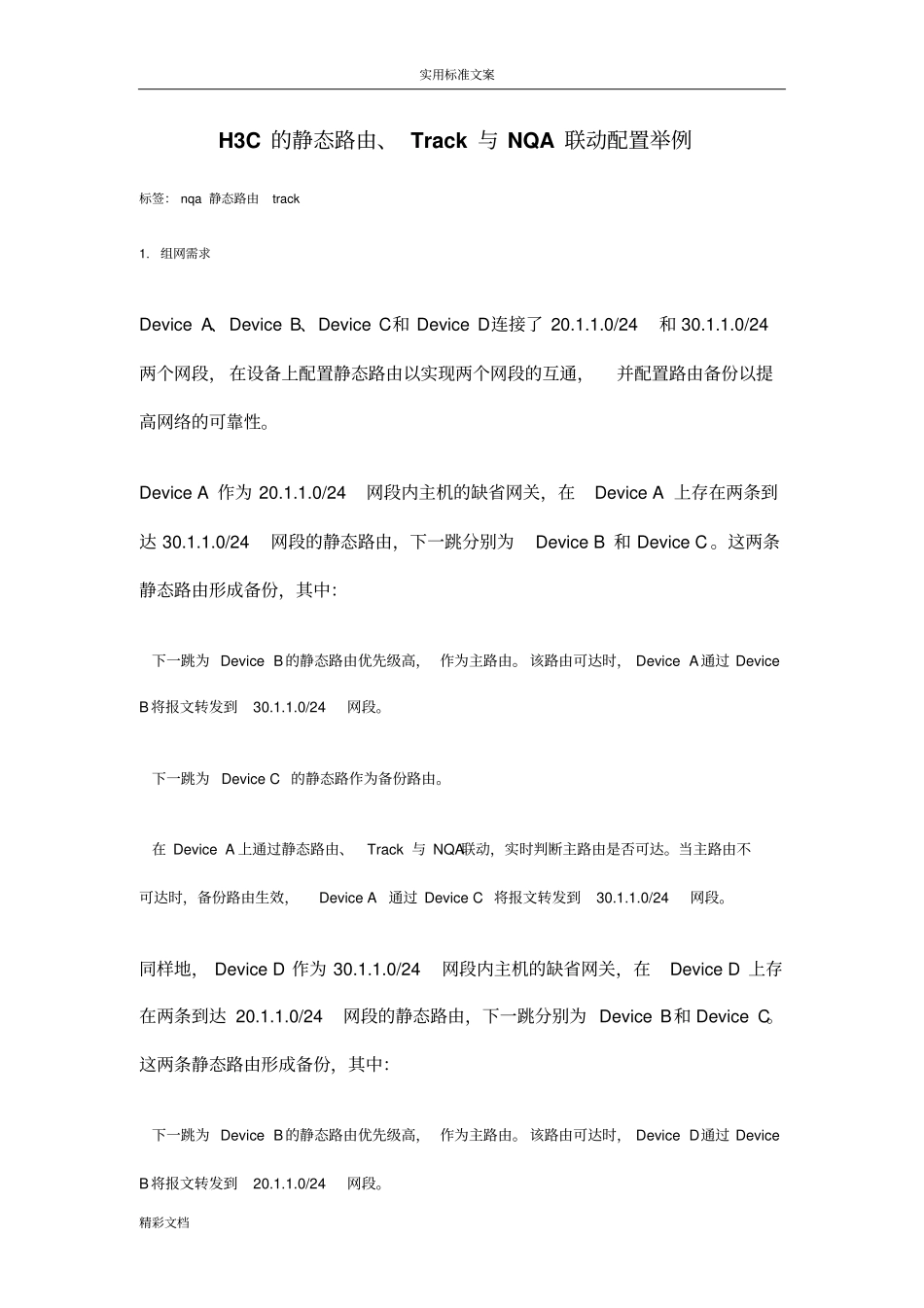

H3C地静态路由、Track与NQA联动配置举例_第1页
1/12

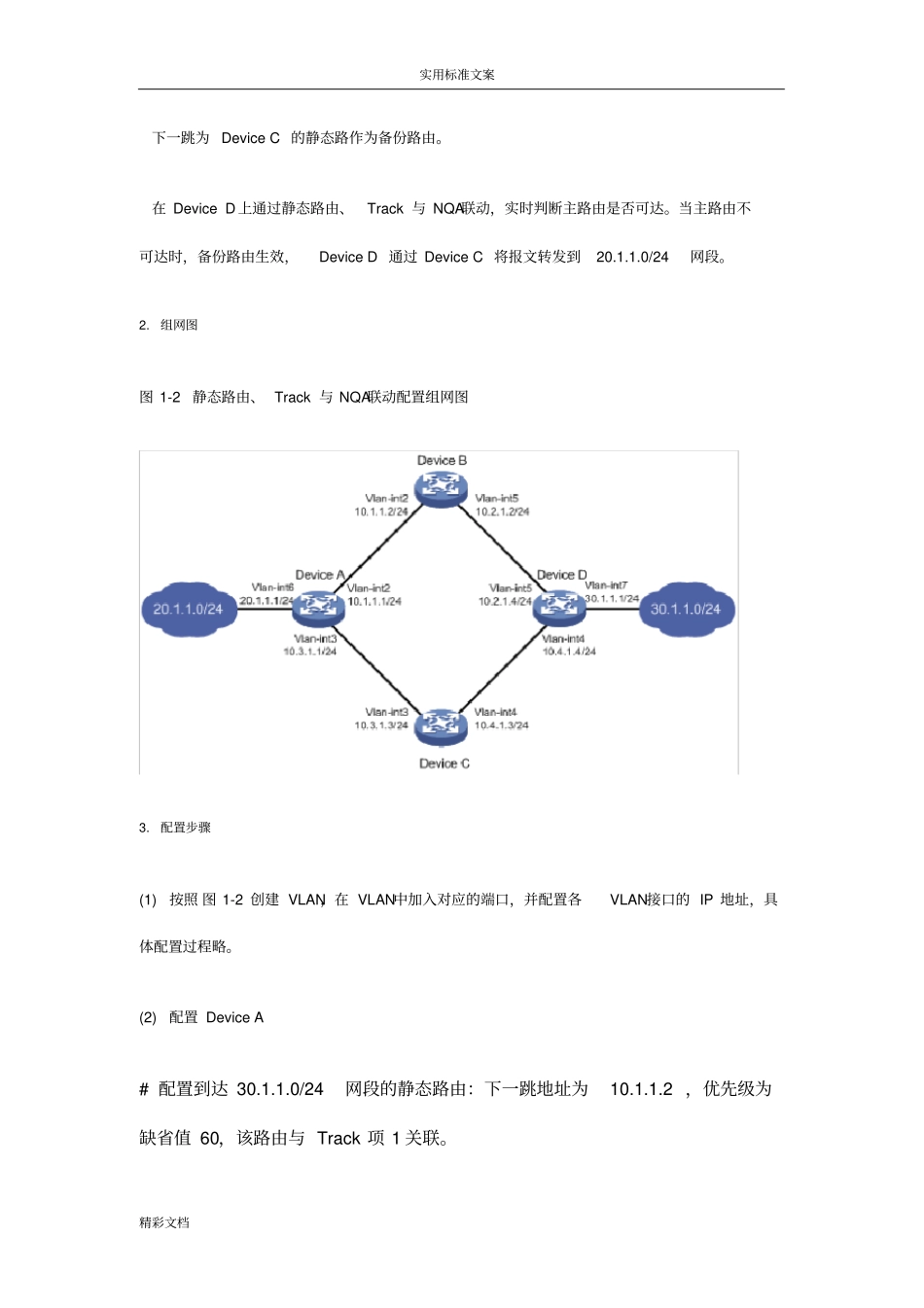

H3C地静态路由、Track与NQA联动配置举例_第2页
2/12

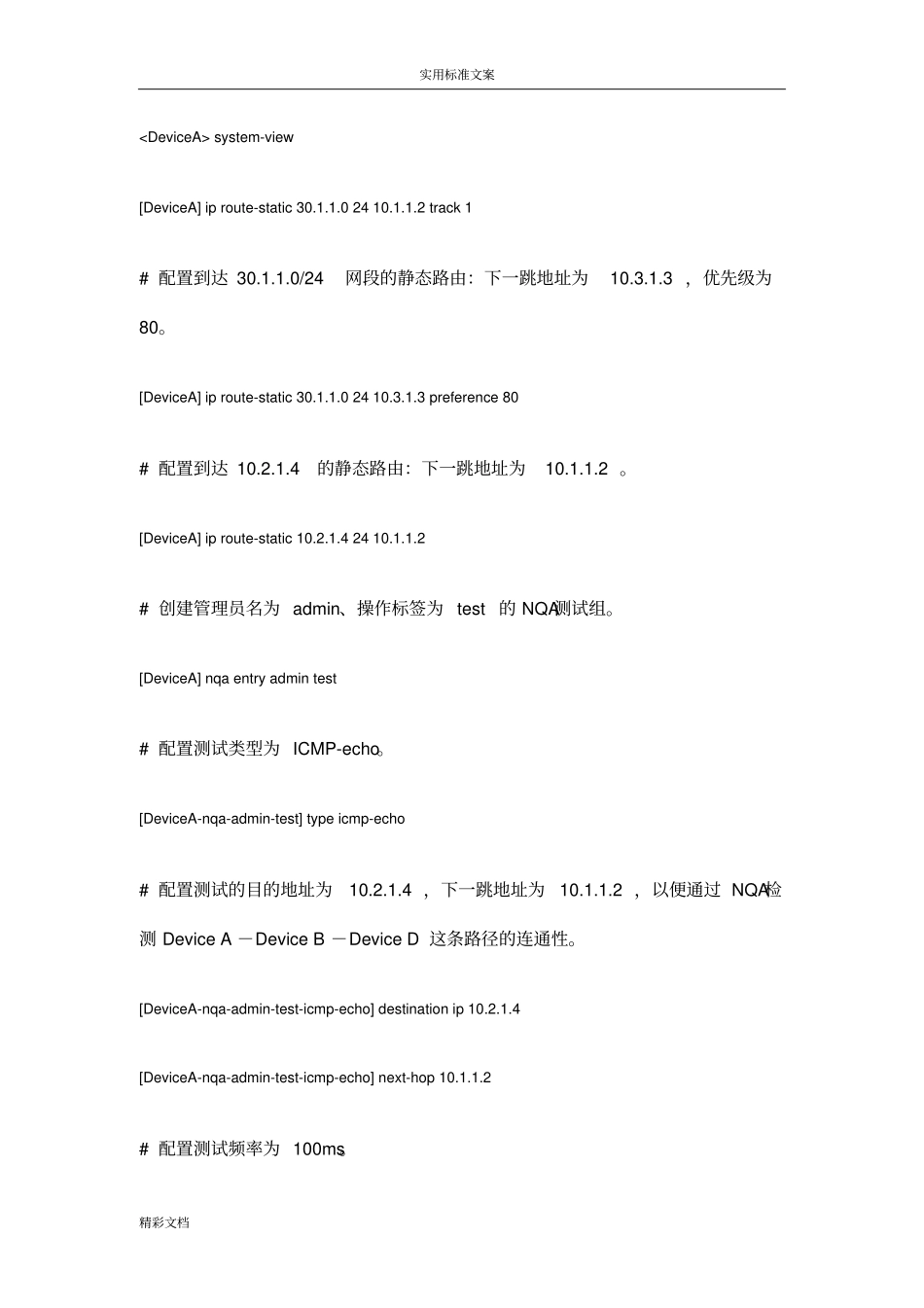

H3C地静态路由、Track与NQA联动配置举例_第3页
3/12
实用标准文案精彩文档H3C的静态路由、Track与NQA联动配置举例标签:nqa静态路由track1.组网需求DeviceA、DeviceB、DeviceC和DeviceD连接了20.1.1.0/24和30.1.1.0/24两个网段,在设备上配置静态路由以实现两个网段的互通,并配置路由备份以提高网络的可靠性。DeviceA作为20.1.1.0/24网段内主机的缺省网关,在DeviceA上存在两条到达30.1.1.0/24网段的静态路由,下一跳分别为DeviceB和DeviceC。这两条静态路由形成备份,其中:下一跳为DeviceB的静态路由优先级高,作为主路由。该路由可达时,DeviceA通过DeviceB将报文转发到30.1.1.0/24网段。下一跳为DeviceC的静态路作为备份路由。在DeviceA上通过静态路由、Track与NQA联动,实时判断主路由是否可达。当主路由不可达时,备份路由生效,DeviceA通过DeviceC将报文转发到30.1.1.0/24网段。同样地,DeviceD作为30.1.1.0/24网段内主机的缺省网关,在DeviceD上存在两条到达20.1.1.0/24网段的静态路由,下一跳分别为DeviceB和DeviceC。这两条静态路由形成备份,其中:下一跳为DeviceB的静态路由优先级高,作为主路由。该路由可达时,DeviceD通过DeviceB将报文转发到20.1.1.0/24网段。实用标准文案精彩文档下一跳为DeviceC的静态路作为备份路由。在DeviceD上通过静态路由、Track与NQA联动,实时判断主路由是否可达。当主路由不可达时,备份路由生效,DeviceD通过DeviceC将报文转发到20.1.1.0/24网段。2.组网图图1-2静态路由、Track与NQA联动配置组网图3.配置步骤(1)按照图1-2创建VLAN,在VLAN中加入对应的端口,并配置各VLAN接口的IP地址,具体配置过程略。(2)配置DeviceA#配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.1.1.2,优先级为缺省值60,该路由与Track项1关联。实用标准文案精彩文档system-view[DeviceA]iproute-static30.1.1.02410.1.1.2track1#配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.3.1.3,优先级为80。[DeviceA]iproute-static30.1.1.02410.3.1.3preference80#配置到达10.2.1.4的静态路由:下一跳地址为10.1.1.2。[DeviceA]iproute-static10.2.1.42410.1.1.2#创建管理员名为admin、操作标签为test的NQA测试组。[DeviceA]nqaentryadmintest#配置测试类型为ICMP-echo。[DeviceA-nqa-admin-test]typeicmp-echo#配置测试的目的地址为10.2.1.4,下一跳地址为10.1.1.2,以便通过NQA检测DeviceA-DeviceB-DeviceD这条路径的连通性。[DeviceA-nqa-admin-test-icmp-echo]destinationip10.2.1.4[DeviceA-nqa-admin-test-icmp-echo]next-hop10.1.1.2#配置测试频率为100ms。实用标准文案精彩文档[DeviceA-nqa-admin-test-icmp-echo]frequency100#配置联动项1(连续失败5次触发联动)。[DeviceA-nqa-admin-test-icmp-echo]reaction1checked-elementprobe-failthreshold-typeconsecutive5action-typetrigger-only[DeviceA-nqa-admin-test-icmp-echo]quit#启动探测。[DeviceA]nqascheduleadminteststart-timenowlifetimeforever#配置Track项1,关联NQA测试组(管理员为admin,操作标签为test)的联动项1。[DeviceA]track1nqaentryadmintestreaction1(3)配置DeviceB#配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.2.1.4。system-view[DeviceB]iproute-static30.1.1.02410.2.1.4#配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.1.1.1。[DeviceB]iproute-static20.1.1.02410.1.1.1实用标准文案精彩文档(4)配置DeviceC#配置到达30.1.1.0/24网段的静态路由:下一跳地址为10.4.1.4。system-view[DeviceC]iproute-static30.1.1.02410.4.1.4#配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.3.1.1。[DeviceC]iproute-static20.1.1.02410.3.1.1(5)配置DeviceD#配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.2.1.2,优先级为缺省值60,该路由与Track项1关联。system-view[DeviceD]iproute-static20.1.1.02410.2.1.2track1#配置到达20.1.1.0/24网段的静态路由:下一跳地址为10.4.1.3,优先级为80。[DeviceD]iproute-static20.1.1.02410.4.1.3preference80#配置到达10.1.1.1...
