钢筋网片施工方案计划VIP免费

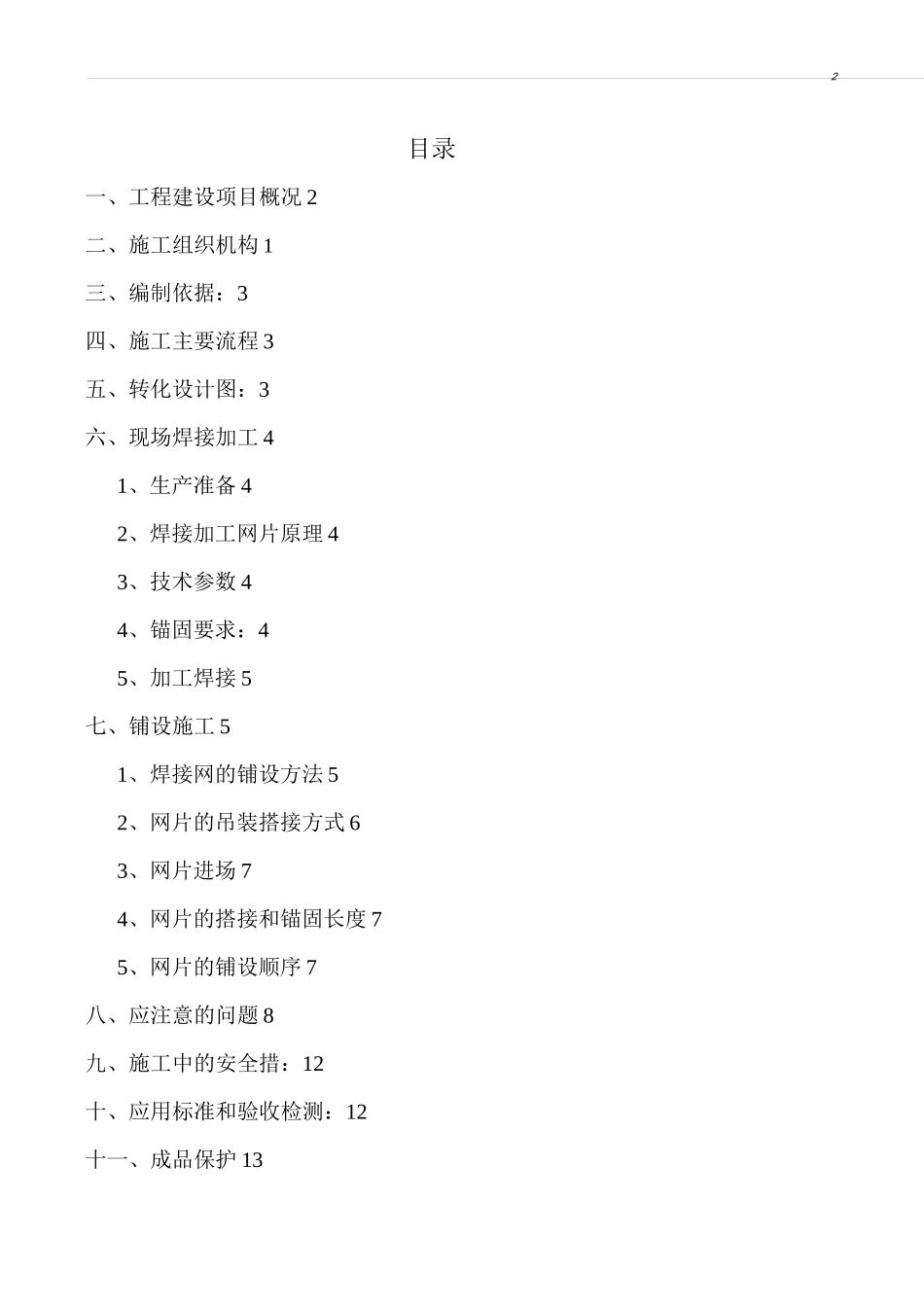

钢筋网片施工方案计划_第1页
1/10

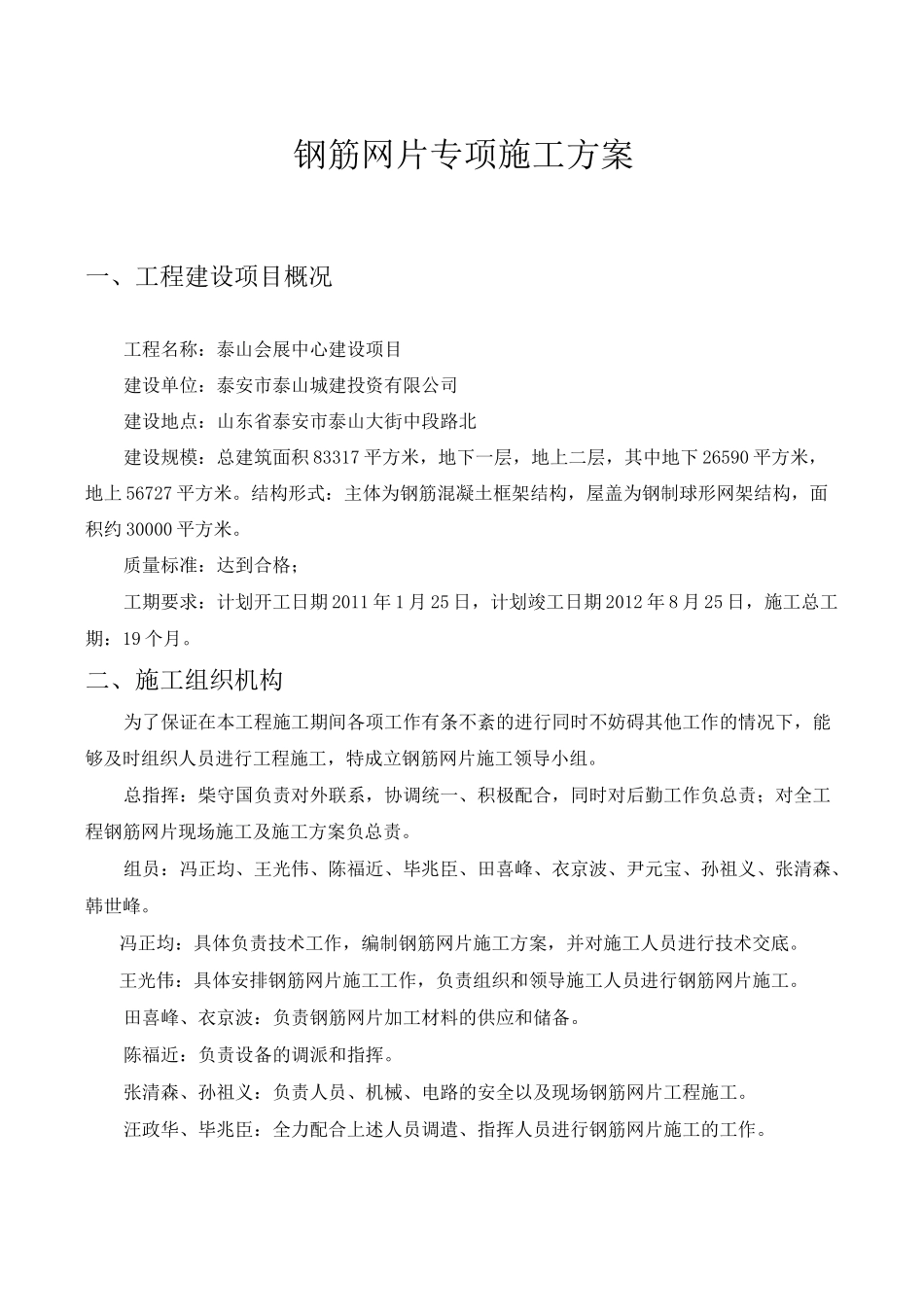

钢筋网片施工方案计划_第2页
2/10
钢筋网片施工方案计划_第3页
3/10
2目录一、工程建设项目概况2二、施工组织机构1三、编制依据:3四、施工主要流程3五、转化设计图:3六、现场焊接加工41、生产准备42、焊接加工网片原理43、技术参数44、锚固要求:45、加工焊接5七、铺设施工51、焊接网的铺设方法52、网片的吊装搭接方式63、网片进场74、网片的搭接和锚固长度75、网片的铺设顺序7八、应注意的问题8九、施工中的安全措:12十、应用标准和验收检测:12十一、成品保护13钢筋网片专项施工方案一、工程建设项目概况工程名称:泰山会展中心建设项目建设单位:泰安市泰山城建投资有限公司建设地点:山东省泰安市泰山大街中段路北建设规模:总建筑面积83317平方米,地下一层,地上二层,其中地下26590平方米,地上56727平方米。结构形式:主体为钢筋混凝土框架结构,屋盖为钢制球形网架结构,面积约30000平方米。质量标准:达到合格;工期要求:计划开工日期2011年1月25日,计划竣工日期2012年8月25日,施工总工期:19个月。二、施工组织机构为了保证在本工程施工期间各项工作有条不紊的进行同时不妨碍其他工作的情况下,能够及时组织人员进行工程施工,特成立钢筋网片施工领导小组。总指挥:柴守国负责对外联系,协调统一、积极配合,同时对后勤工作负总责;对全工程钢筋网片现场施工及施工方案负总责。组员:冯正均、王光伟、陈福近、毕兆臣、田喜峰、衣京波、尹元宝、孙祖义、张清森、韩世峰。冯正均:具体负责技术工作,编制钢筋网片施工方案,并对施工人员进行技术交底。王光伟:具体安排钢筋网片施工工作,负责组织和领导施工人员进行钢筋网片施工。田喜峰、衣京波:负责钢筋网片加工材料的供应和储备。陈福近:负责设备的调派和指挥。张清森、孙祖义:负责人员、机械、电路的安全以及现场钢筋网片工程施工。汪政华、毕兆臣:全力配合上述人员调遣、指挥人员进行钢筋网片施工的工作。A、2六、现场焊接加工1、生产准备根据设计院审核的深化图进行下料、编号、分段分批焊接加工,在大批量加工生产前,必须要求试焊做试验,待验收合格后方可大批加工生产焊接。2、焊接加工网片原理冷轧带肋钢筋焊接网是一种新型、高效、节能的建筑材料,是在工厂制造、纵向和横向钢筋分别以一定间距排列且互成直角、全部交叉点均用电阻点焊在一起的钢筋网片,即采用低电压(焊接电压〜7V)、大电流(〜14KA)、自动控制(计算机控制)、接触时间很短(W5秒)、高温(焊点中心温度达1300°C左右、表面温度达800°C左右)电阻熔焊而成。3、技术参数冷轧带肋钢筋、冷拔(轧)光面钢筋强度标准值为550N/mm;冷轧带肋钢筋强度设计值为360N/mm。热轧2、3级带肋钢筋强度标准值为490N/mm、570N/mm;热轧2、3级带肋钢筋强度设计值为300N/mm、360N/mm。按照等强度钢筋代换要求,本工程现浇楼盖采用冷轧带肋钢筋焊接网施工工艺可节约用钢量。4、锚固要求:钢筋焊接网在楼板混凝土现浇结构中,网端部钢筋伸入梁内或支座内起锚固作用,安装时必须保证有足够的锚固长度,尤其是底网和边跨的面网。具体规定见表1。表1最小锚固长度钢筋焊接网类型混凝土强度等级C20C25C30C35>C40冷轧带肋钢筋焊接网锚固长度内无横筋40d35d30d28d25dA、CRB550级锚固长度内有横筋30d26d23d21d20d冷轧带肋钢筋焊接网锚固长度内无横筋45d40d35d32d30dHRB400级锚固长度内有横筋35d31d28d25d23d冷拔光面钢筋焊接网CPB50级35d30d27d25d23dA、2、网片的吊装搭接方式(1)网片的搭接方式有:扣接法、叠接法、平接法。三种搭接方式的图示及相关说明见《钢筋焊接网混凝土结构技术规程》(JGJ114-2003)(以下简称《规程》)。A、I」中门一海门勺门LI2面网跨梁(墙)、沿边支座布置。1)双向板单层底网布置:短跨方向钢筋不搭接,板长跨方向钢筋可设置搭接,搭接位置在长跨跨中三分之一范围以外,见布置图二。nr叶应诃飯里层風网布置示意园£團二〉3)焊接网在楼(屋面)板满布,采用图五(a)或图五(b)的布网方式。(1)楼(屋)盖面网细部节点构造:(2)端跨板面网的锚固:£1/丽前(無而阳示<b)(3)端跨板与混凝土梁连接时,面网钢筋伸入梁内的长度不小于钢筋锚固长度,且不小于30d,当梁宽较小时,应将该伸入钢筋弯折。见...
