kV输电线路工程灌注桩基础施工实施方案VIP免费

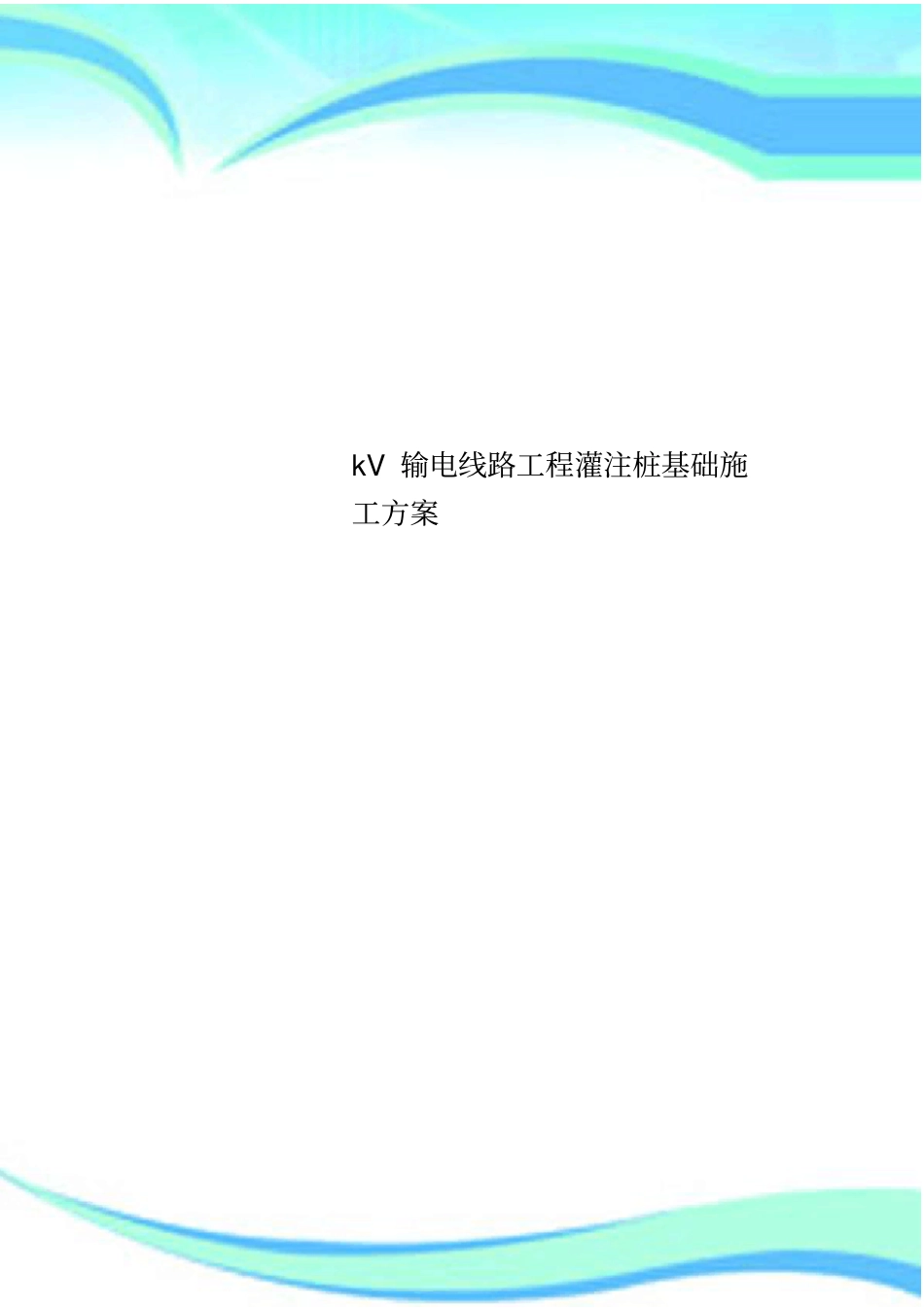

kV输电线路工程灌注桩基础施工实施方案_第1页
1/24
kV输电线路工程灌注桩基础施工实施方案_第2页
2/24

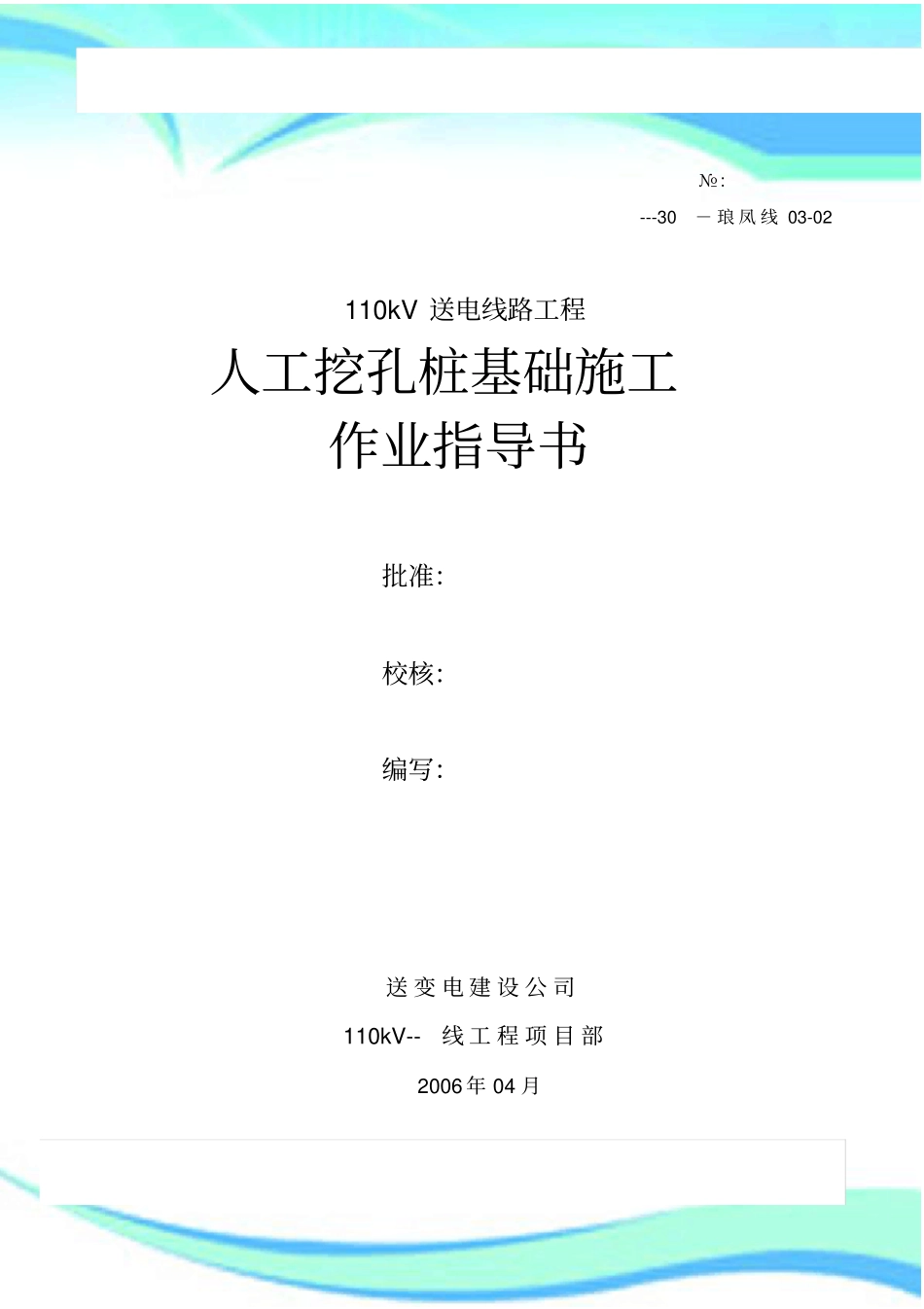

kV输电线路工程灌注桩基础施工实施方案_第3页
3/24
kV输电线路工程灌注桩基础施工方案2————————————————————————————————作者:————————————————————————————————日期:№:---30-琅凤线03-02110kV送电线路工程人工挖孔桩基础施工作业指导书批准:校核:编写:送变电建设公司110kV--线工程项目部2006年04月目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、灌注桩基础工程量和土质情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、灌注桩基础施工作业流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、现场准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、旋转钻机的安装及成孔⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、清孔⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、钢筋笼的制作及吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8八、水下浇注混凝土⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.9九、混凝土承台及横梁的浇制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.11十、灌注桩施工主要机械设备施工现场平面布置图⋯⋯⋯⋯⋯12十一、灌注桩施工质量要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13十二、职业健康安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16十三、文明施工和环境保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.18±500kV输电线路工程【标段】灌注桩基础施工作业指导书--送变电建设公司---线±500kV输电线路工程【标段】项目部1一、工程概况±500kV输电线路工程【--标段】,起于107国道东侧(孝感市毛陈镇)150#塔至黄陂区长岭岗的281#塔,途径闵集乡、汪家寨、花石桥、祝家湾、王家河镇、高楼钱、长岭岗、红安县等乡镇,线路全长55.632公里,铁塔130基,其中直线塔114基,直线小转角塔6基,转角耐张塔10塔;采用的基础型式主要有全掏挖基础、斜柱插入式基础、现浇板式基础、阶梯型现浇基础、机械钻孔灌注桩基础等。灌注桩基础工程设计特征:用于上部荷载较大,地基条件太差,其它基础难于满足要求的塔位。二、灌注桩基础工程量和土质情况本标段工程共使用9基灌注桩基础,采用5种灌注桩基础形式,具体见表一所示。灌注桩基础土质情况具体见表二所示:表一灌注桩基础使用情况表序号名称基础型号(或图号)单墩使用数量(墩)合计砼标号砼方量(m3)钢筋重量(kg)砼方量(m3)钢筋重量(kg)1灌注桩基础GZ1C259.03675.75436.1227032灌注桩基础GZ2C2513.35989.08453.43956.323灌注桩基础GZ4C2523.191828.620463.8365724灌注桩基础GZ6C2571.126710.5171.126710.55灌注桩基础GZ7C2571.816802.4171.816802.4±500kV输电线路工程【标段】灌注桩基础施工作业指导书--送变电建设公司---线±500kV输电线路工程【标段】项目部2表二灌注桩基础土质情况表序号桩号基础形式地貌描述地质情况备注1153GZ4鱼塘0~0.9m:填土,0.9m~2.8m,淤泥,饱和2.8m~4.6m,粉质粘土,4.6m~7.5m,粉土。2156GZ2平地0~10.9m:粉质粘土10.9m~16.7m:粉土3163GZ4鱼塘0~1.6m:填土1.6m~10m:粉质粘土4163+1GZ7鱼塘0~1.5m:填土1.5m~5.6m:粉质粘土5.6m~8.5m:粉土夹薄层粘性土5164GZ6鱼塘0~1m:填土1m~15.5m:粉质粘土15.5m以下:卵石6165GZ4水塘边0~2m:填土2m~14.7m:粉质粘土和粉土14.7m~16.2m:粉细砂16.2m以下:卵石7167GZ4水塘0~0.8m:填土0.8m~13.3m:粉质粘土13.3m以下:粉细砂8168GZ4水塘0~7.5m:粉质粘土9229GZ1水田0~6.6m:含粉细砂粘性土6.6m以下:千枚岩,强风化±500kV输电线路工程【标段】灌注桩基础施工作业指导书--送变电建设公司---线±500kV输电线路工程【标段】项目部3三.灌注桩基础施工作业流程(见图一)砼备料钢筋加工分坑水电供应制备泥浆埋设护筒钻机就位造浆钻进成孔清孔下钢筋笼设立导管灌注砼测量灌注量焊接钢筋笼掏渣检测基孔砼养护检查塌落度清除浮浆及提护筒制作砼计算桩径制作砼试块试块压试验收平整场地检测基孔图一:灌注桩基础施工作业流程图四、现场准备1.平整场地:包括按中心桩施工基面将基础施工范围内铲平整;清除地面下、地面上的障碍物;修通进桩位的便道,以便汽车、汽车起重机进场。2.安装供水管路及供电线路。3.按设计图纸要求进行分坑测量,在不受桩基础施工影...
