LED点阵广告牌的设计VIP免费

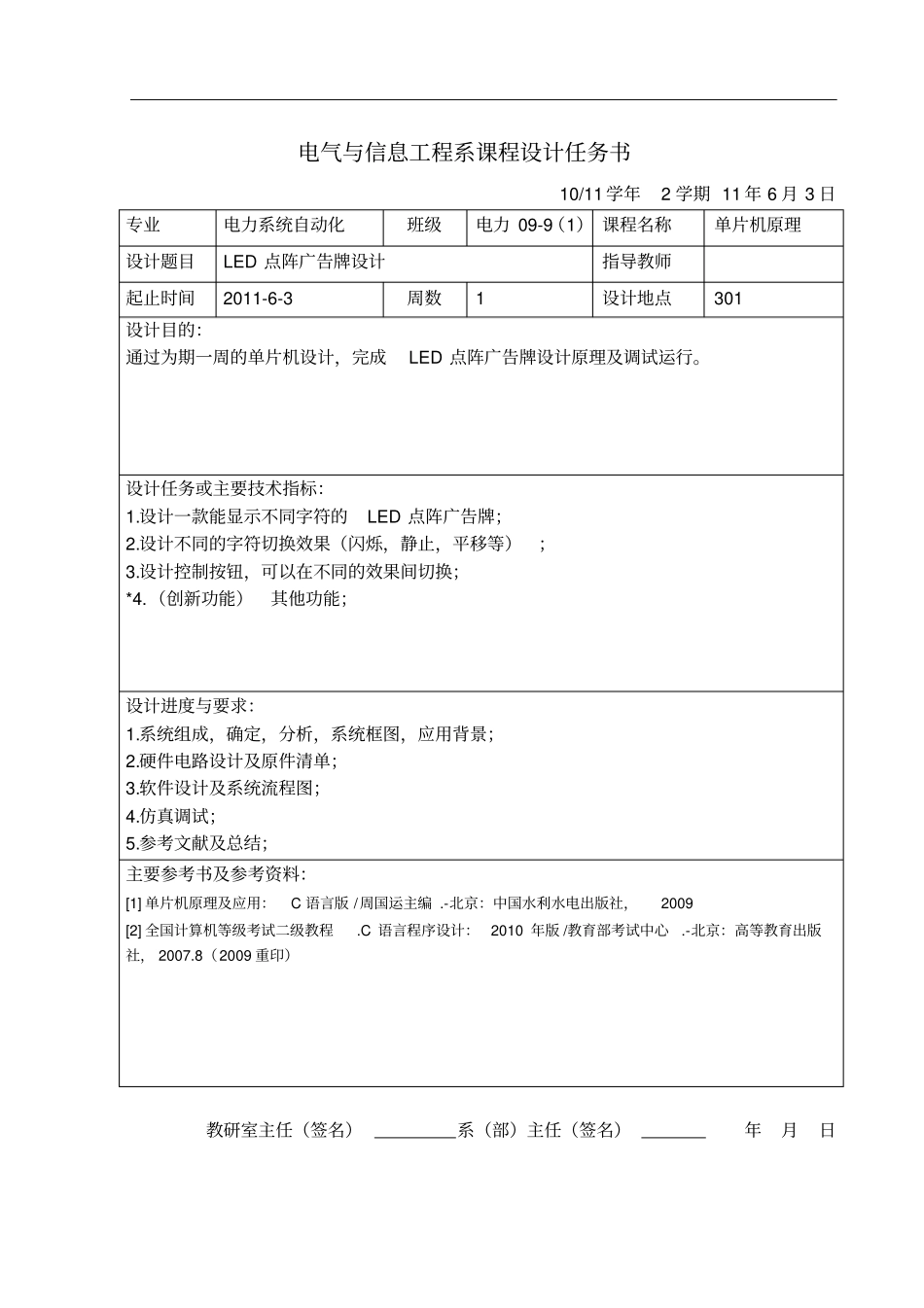

电气与信息工程系课程设计任务书10/11学年2学期11年6月3日专业电力系统自动化班级电力09-9（1）课程名称单片机原理设计题目LED点阵广告牌设计指导教师起止时间2011-6-3周数1设计地点301设计目的：通过为期一周的单片机设计，完成LED点阵广告牌设计原理及调试运行。设计任务或主要技术指标：1.设计一款能显示不同字符的LED点阵广告牌；2.设计不同的字符切换效果（闪烁，静止，平移等）；3.设计控制按钮，可以在不同的效果间切换；*4.（创新功能）其他功能；设计进度与要求：1.系统组成，确定，分析，系统框图，应用背景；2.硬件电路设计及原件清单；3.软件设计及系统流程图；4.仿真调试；5.参考文献及总结；主要参考书及参考资料：[1]单片机原理及应用：C语言版/周国运主编.-北京：中国水利水电出版社，2009[2]全国计算机等级考试二级教程.C语言程序设计：2010年版/教育部考试中心.-北京：高等教育出版社，2007.8（2009重印）教研室主任（签名）系（部）主任（签名）年月日课程设计评定意见设计题目：LED点阵广告牌设计学生姓名：王金涛专业电力系统自动化班级电力09-9-(1)评定意见：评定成绩：指导教师（签名）：年月日评定意见参考提纲：1.学生完成的工作量与内容是否符合任务书的要求。2.学生的勤勉态度。3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。摘要本设计使用AT89C51系列高速单片机作为主控制模块，利用简单的外围电路来驱动16×16的点阵LED显示屏。利用AT89C51系列高速单片机本身强大的功能，可以很方便的实现单片机与PC机间的数据传输及存储，并能利用软件方便的进行显示内容的多样变化，另一方面点阵显示广告牌广泛的应用于医院、机场、银行等公共场所，所以本设计具有很强的现实应用性。本LED显示广告牌能够以动态扫描的方式同时显示4个16×16点阵汉字，并能通过上位机软件修改显示内容和显示效果等等。把字符内码存储在空闲的单片机程序存储器空间，使本LED显示系统能掉电存储1024个字符。设计中采用了SPI接口的GB2312标准字库，支持所有的国标字符和ASCII标准字符的显示。因为采用串行传输方式，使本系统的可扩展性得到提升，便于多个显示单元的级联。本文从LED的显示原理入手，详细阐述了LED动态显示的过程，以及硬件电路的设计、计算和软件的算法。关键词：动态显示；单片机；点阵字库目录1LED概述...................................................................................................................11.1LED电子显示屏概述.............................................................................................12显示原理及控制方式分析.......................................................................................22.1LED点阵模块结构.................................................................................................22.2LED动态显示原理.............................................................................................32.3LED常见的控制方式..........................................................................................43系统硬件概述...........................................................................................................53.1单片机简介.............................................................................................................53.1.1单片机概念.........................................................................................................63.1.2单片机的发展史.................................................................................................63.1.3单片机的特点......................................................................................................73.1.4主控单片机的接口说明......................................................................................73.2...
