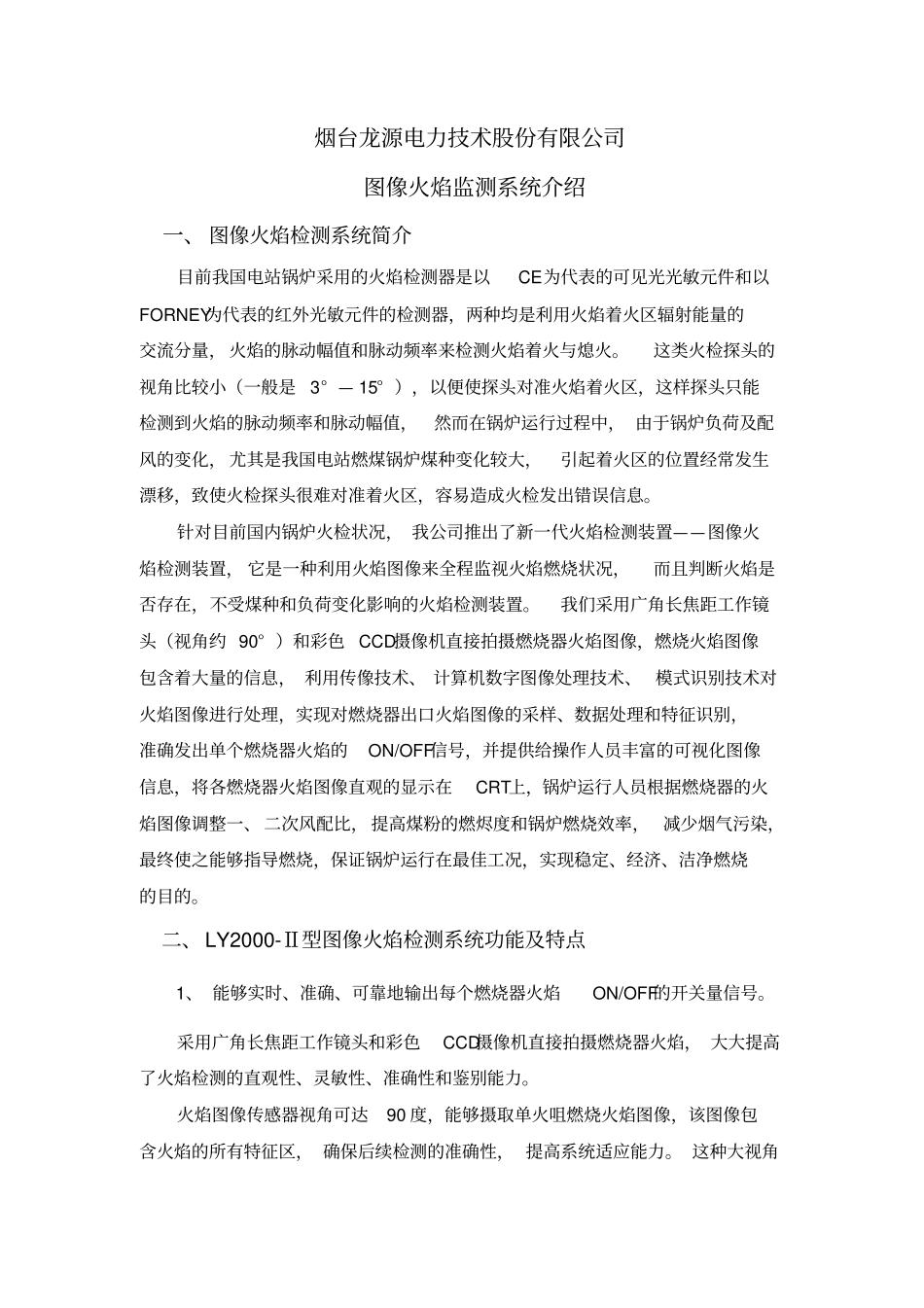

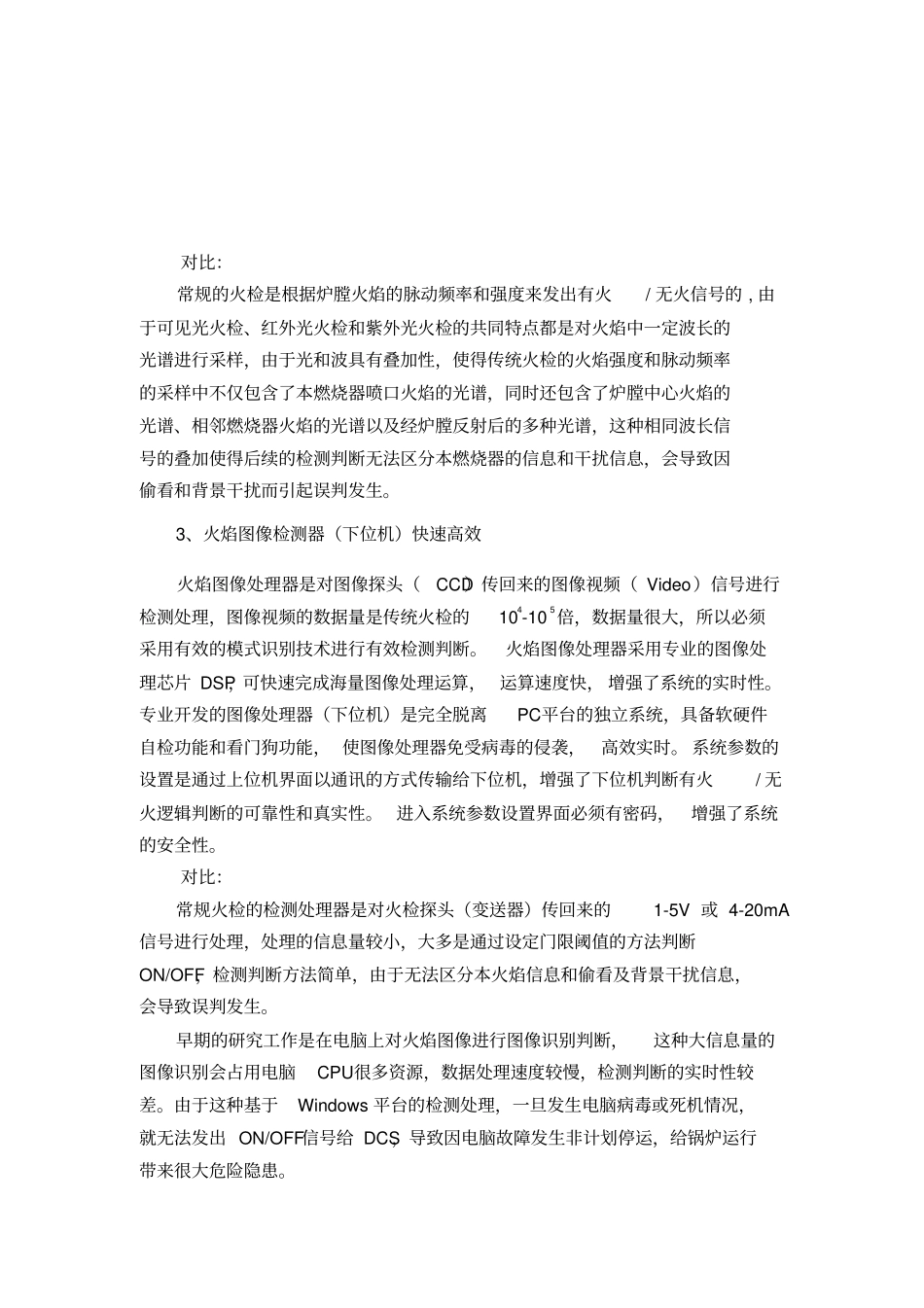

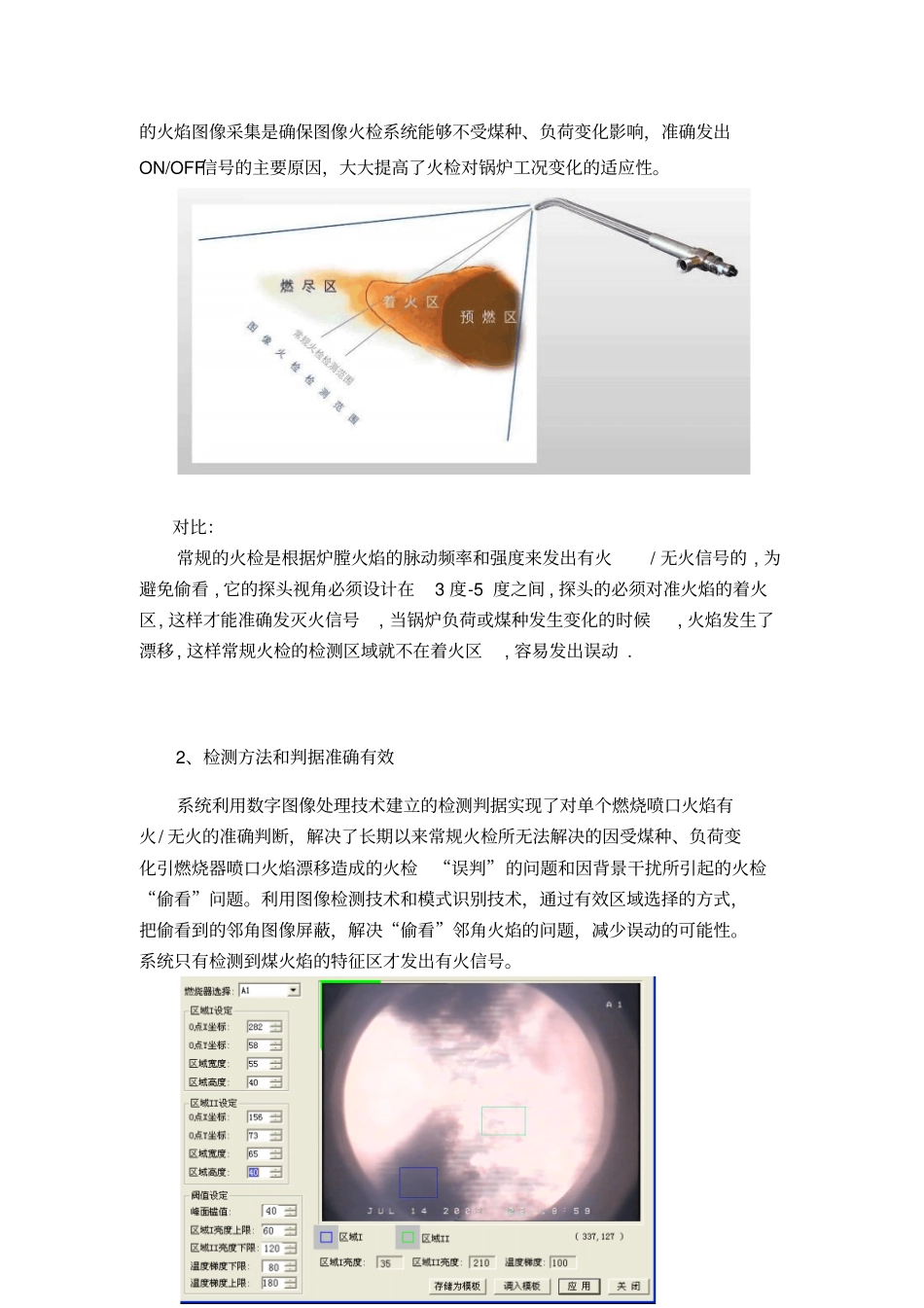

烟台龙源电力技术股份有限公司图像火焰监测系统介绍一、图像火焰检测系统简介目前我国电站锅炉采用的火焰检测器是以CE为代表的可见光光敏元件和以FORNEY为代表的红外光敏元件的检测器，两种均是利用火焰着火区辐射能量的交流分量，火焰的脉动幅值和脉动频率来检测火焰着火与熄火。这类火检探头的视角比较小（一般是3°—15°），以便使探头对准火焰着火区，这样探头只能检测到火焰的脉动频率和脉动幅值，然而在锅炉运行过程中，由于锅炉负荷及配风的变化，尤其是我国电站燃煤锅炉煤种变化较大，引起着火区的位置经常发生漂移，致使火检探头很难对准着火区，容易造成火检发出错误信息。针对目前国内锅炉火检状况，我公司推出了新一代火焰检测装置——图像火焰检测装置，它是一种利用火焰图像来全程监视火焰燃烧状况，而且判断火焰是否存在，不受煤种和负荷变化影响的火焰检测装置。我们采用广角长焦距工作镜头（视角约90°）和彩色CCD摄像机直接拍摄燃烧器火焰图像，燃烧火焰图像包含着大量的信息，利用传像技术、计算机数字图像处理技术、模式识别技术对火焰图像进行处理，实现对燃烧器出口火焰图像的采样、数据处理和特征识别，准确发出单个燃烧器火焰的ON/OFF信号，并提供给操作人员丰富的可视化图像信息，将各燃烧器火焰图像直观的显示在CRT上，锅炉运行人员根据燃烧器的火焰图像调整一、二次风配比，提高煤粉的燃烬度和锅炉燃烧效率，减少烟气污染，最终使之能够指导燃烧，保证锅炉运行在最佳工况，实现稳定、经济、洁净燃烧的目的。二、LY2000-Ⅱ型图像火焰检测系统功能及特点1、能够实时、准确、可靠地输出每个燃烧器火焰ON/OFF的开关量信号。采用广角长焦距工作镜头和彩色CCD摄像机直接拍摄燃烧器火焰，大大提高了火焰检测的直观性、灵敏性、准确性和鉴别能力。火焰图像传感器视角可达90度，能够摄取单火咀燃烧火焰图像，该图像包含火焰的所有特征区，确保后续检测的准确性，提高系统适应能力。这种大视角的火焰图像采集是确保图像火检系统能够不受煤种、负荷变化影响，准确发出ON/OFF信号的主要原因，大大提高了火检对锅炉工况变化的适应性。对比：常规的火检是根据炉膛火焰的脉动频率和强度来发出有火/无火信号的,为避免偷看,它的探头视角必须设计在3度-5度之间,探头的必须对准火焰的着火区,这样才能准确发灭火信号,当锅炉负荷或煤种发生变化的时候,火焰发生了漂移,这样常规火检的检测区域就不在着火区,容易发出误动.2、检测方法和判据准确有效系统利用数字图像处理技术建立的检测判据实现了对单个燃烧喷口火焰有火/无火的准确判断，解决了长期以来常规火检所无法解决的因受煤种、负荷变化引燃烧器喷口火焰漂移造成的火检“误判”的问题和因背景干扰所引起的火检“偷看”问题。利用图像检测技术和模式识别技术，通过有效区域选择的方式，把偷看到的邻角图像屏蔽，解决“偷看”邻角火焰的问题，减少误动的可能性。系统只有检测到煤火焰的特征区才发出有火信号。对比：常规的火检是根据炉膛火焰的脉动频率和强度来发出有火/无火信号的,由于可见光火检、红外光火检和紫外光火检的共同特点都是对火焰中一定波长的光谱进行采样，由于光和波具有叠加性，使得传统火检的火焰强度和脉动频率的采样中不仅包含了本燃烧器喷口火焰的光谱，同时还包含了炉膛中心火焰的光谱、相邻燃烧器火焰的光谱以及经炉膛反射后的多种光谱，这种相同波长信号的叠加使得后续的检测判断无法区分本燃烧器的信息和干扰信息，会导致因偷看和背景干扰而引起误判发生。3、火焰图像检测器（下位机）快速高效火焰图像处理器是对图像探头（CCD）传回来的图像视频（Video）信号进行检测处理，图像视频的数据量是传统火检的104-105倍，数据量很大，所以必须采用有效的模式识别技术进行有效检测判断。火焰图像处理器采用专业的图像处理芯片DSP，可快速完成海量图像处理运算，运算速度快，增强了系统的实时性。专业开发的图像处理器（下位机）是完全脱离PC平台的独立系统，具备软硬件自检功能和看门狗功能，使图像处理器免受病毒的侵袭，高效实时。系统参数的设置是通过上位机界面以通讯的方式传输给下位机，增强了...
