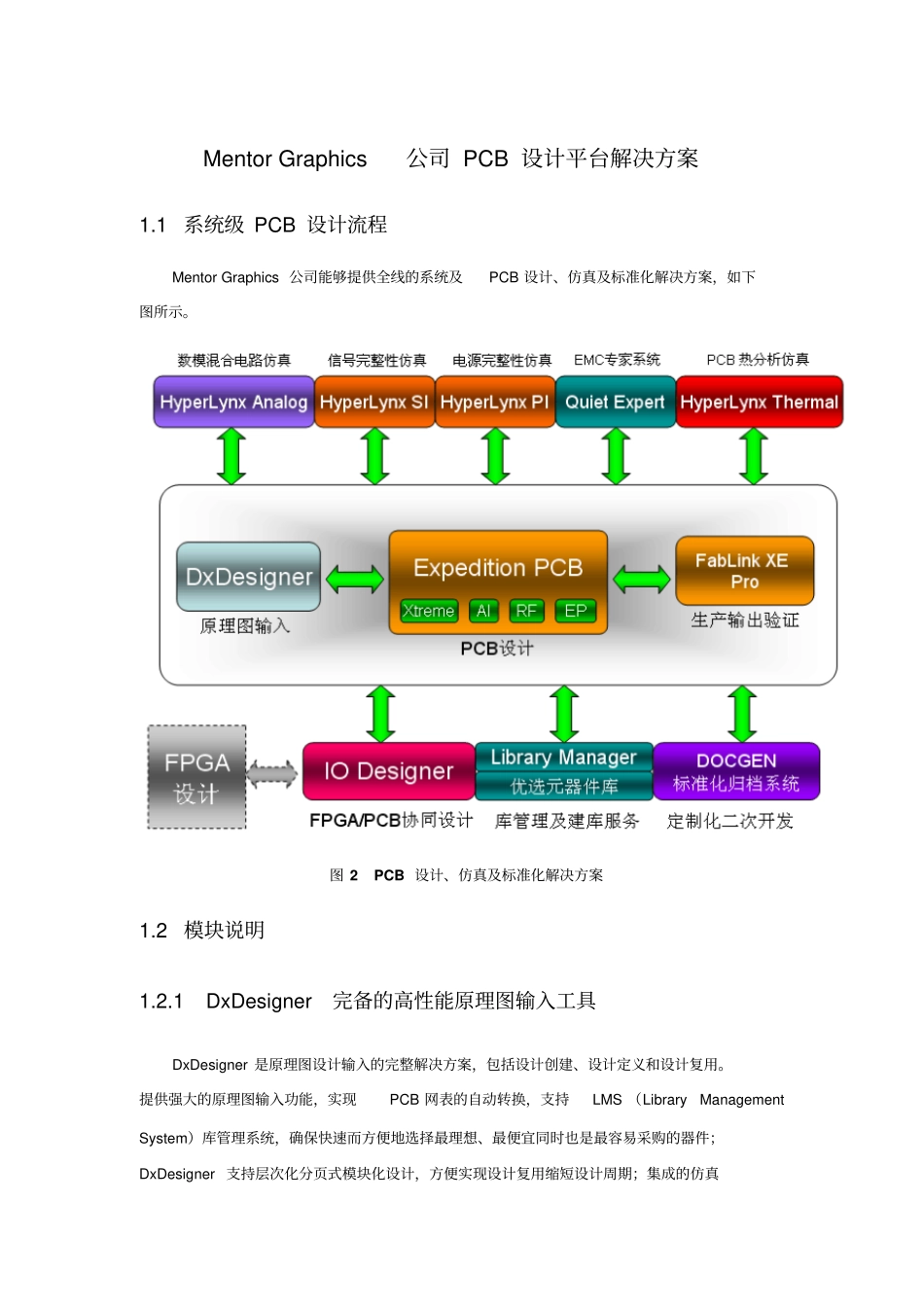

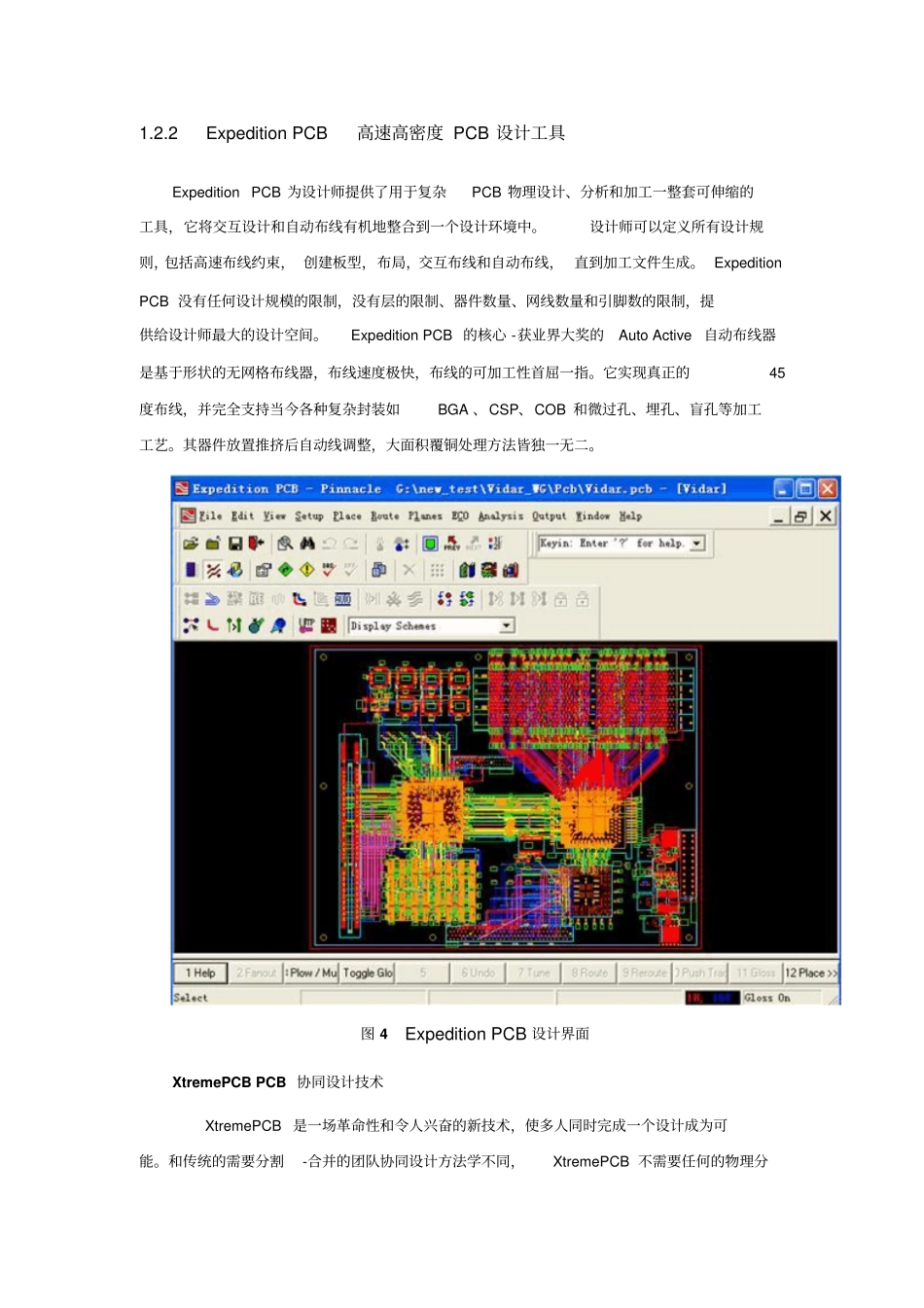

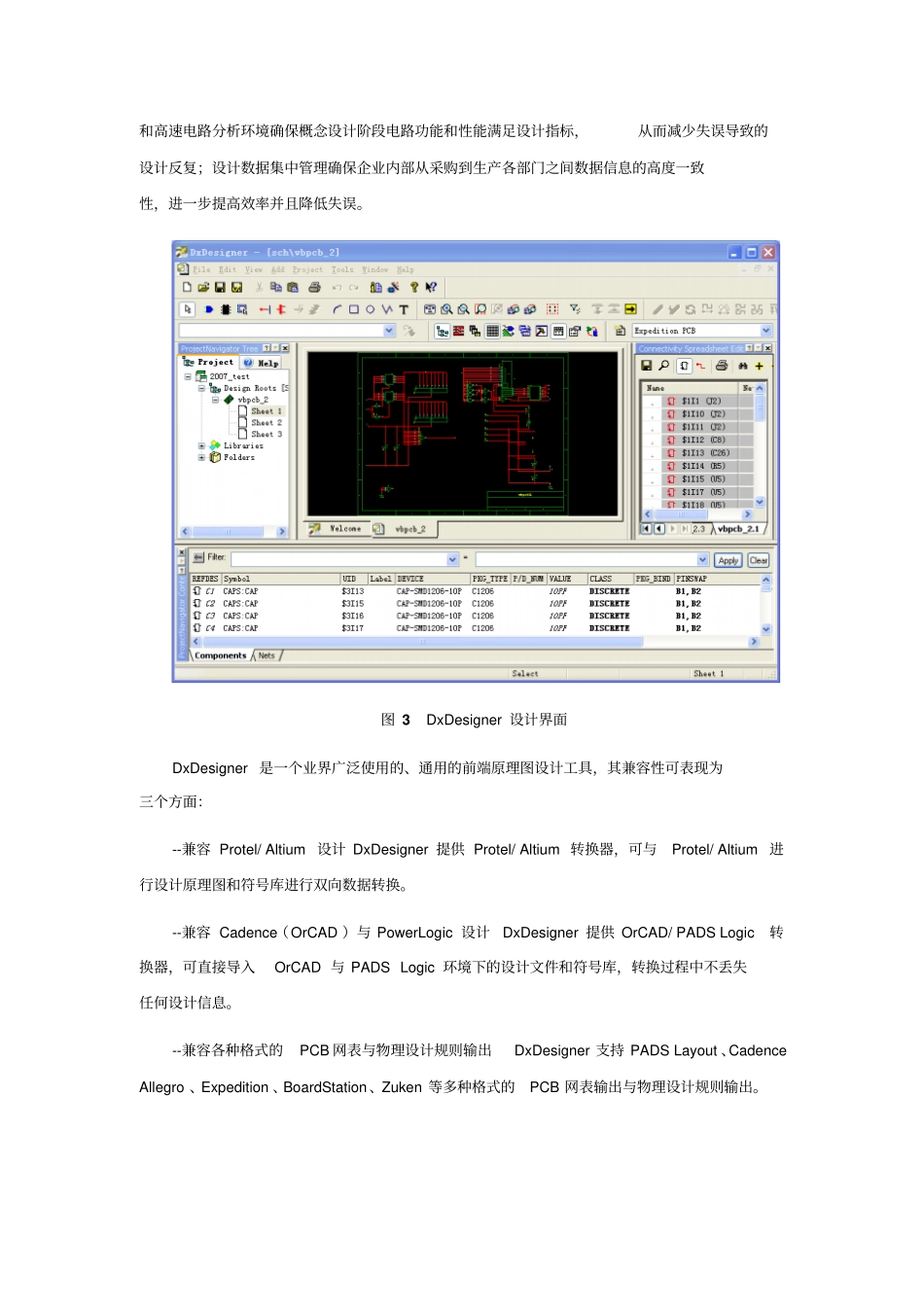

MentorGraphics公司PCB设计平台解决方案1.1系统级PCB设计流程MentorGraphics公司能够提供全线的系统及PCB设计、仿真及标准化解决方案，如下图所示。图2PCB设计、仿真及标准化解决方案1.2模块说明1.2.1DxDesigner完备的高性能原理图输入工具DxDesigner是原理图设计输入的完整解决方案，包括设计创建、设计定义和设计复用。提供强大的原理图输入功能，实现PCB网表的自动转换，支持LMS（LibraryManagementSystem）库管理系统，确保快速而方便地选择最理想、最便宜同时也是最容易采购的器件；DxDesigner支持层次化分页式模块化设计，方便实现设计复用缩短设计周期；集成的仿真和高速电路分析环境确保概念设计阶段电路功能和性能满足设计指标，从而减少失误导致的设计反复；设计数据集中管理确保企业内部从采购到生产各部门之间数据信息的高度一致性，进一步提高效率并且降低失误。图3DxDesigner设计界面DxDesigner是一个业界广泛使用的、通用的前端原理图设计工具，其兼容性可表现为三个方面：--兼容Protel/Altium设计DxDesigner提供Protel/Altium转换器，可与Protel/Altium进行设计原理图和符号库进行双向数据转换。--兼容Cadence（OrCAD）与PowerLogic设计DxDesigner提供OrCAD/PADSLogic转换器，可直接导入OrCAD与PADSLogic环境下的设计文件和符号库，转换过程中不丢失任何设计信息。--兼容各种格式的PCB网表与物理设计规则输出DxDesigner支持PADSLayout、CadenceAllegro、Expedition、BoardStation、Zuken等多种格式的PCB网表输出与物理设计规则输出。1.2.2ExpeditionPCB高速高密度PCB设计工具ExpeditionPCB为设计师提供了用于复杂PCB物理设计、分析和加工一整套可伸缩的工具，它将交互设计和自动布线有机地整合到一个设计环境中。设计师可以定义所有设计规则，包括高速布线约束，创建板型，布局，交互布线和自动布线，直到加工文件生成。ExpeditionPCB没有任何设计规模的限制，没有层的限制、器件数量、网线数量和引脚数的限制，提供给设计师最大的设计空间。ExpeditionPCB的核心-获业界大奖的AutoActive自动布线器是基于形状的无网格布线器，布线速度极快，布线的可加工性首屈一指。它实现真正的45度布线，并完全支持当今各种复杂封装如BGA、CSP、COB和微过孔、埋孔、盲孔等加工工艺。其器件放置推挤后自动线调整，大面积覆铜处理方法皆独一无二。图4ExpeditionPCB设计界面XtremePCBPCB协同设计技术XtremePCB是一场革命性和令人兴奋的新技术，使多人同时完成一个设计成为可能。和传统的需要分割-合并的团队协同设计方法学不同，XtremePCB不需要任何的物理分割，每一个设计者可实时看到其他同伴的编辑动作。因为不需要额外的培训的和复杂的设置，设计者可在任何时候从世界的任一角落参与协同设计，完成时间紧急的项目，极大地缩短设计时间，XtremePCB对大型复杂的设计和混合技术的PCB设计是一种理想的选择。Advancedinterconnection高级互连布线在BGA、CSP、COB和DCA封装盛行的板级设计中，密度越来越大，高级互连布线技术及盲埋孔的应用也日益流行。积层法和微过孔结构的采用使得板极设计变得更加复杂，ExpeditionPCB针对高级互连设计提供领先的技术。ExpeditionPCB支持定义复杂的过孔规则和布线规则。过孔可在任意两层间设置，除了传统的层压结构，ExpeditionPCB支持在层压上积层的技术以解决高密度多管脚器件的布线出口问题。采用积层技术的层上可以采用比它下面采用层压技术的层上更小的布线间距。ExpeditionPCB可以设定过孔的间距和和信号延迟值。此外，在BGA扇出和管脚交叉的连接器扇出时，它支持真正的45度布线，并采用区域规则使高密度区域出线变得更加便利。RF射频电路设计许多PCB设计，例如手机和无绳电话，射频电路与数字电路、模拟电路紧密集成，在ExpeditionPCB中可实现灵活的射频电路设计。通过IFF/AgilentADS接口，射频数据的设计、仿真和验证结果可直接输入DxDesigner和ExpeditionPCB，或从它们输出到AgilentADS，确保数据的同步和完整性。EP埋入式电阻、电容技术EP技术是在PCB印制电路板上使用新材料和方法制作无源器件，通过在印制电路板中埋入电阻、电容、电感...
