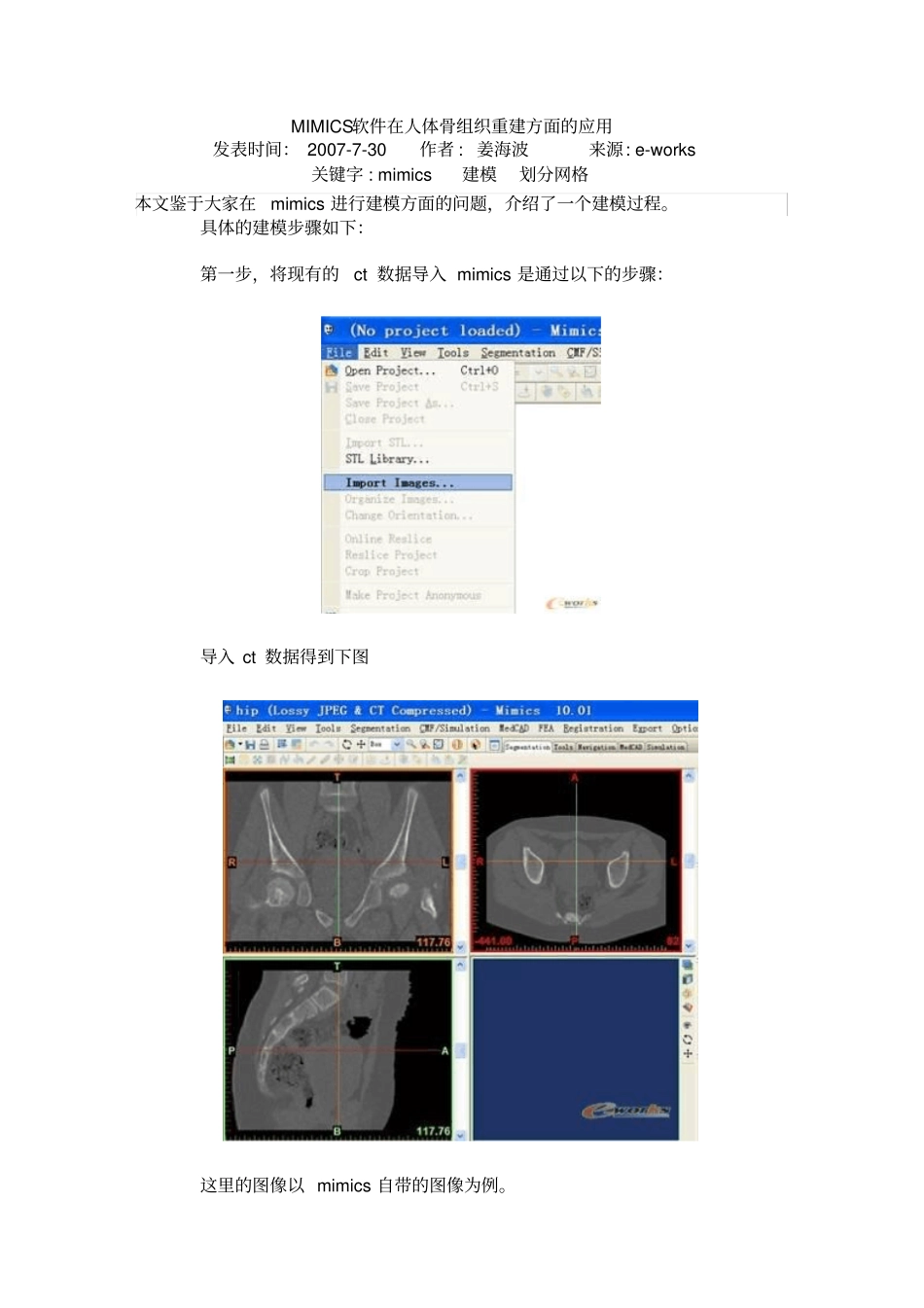

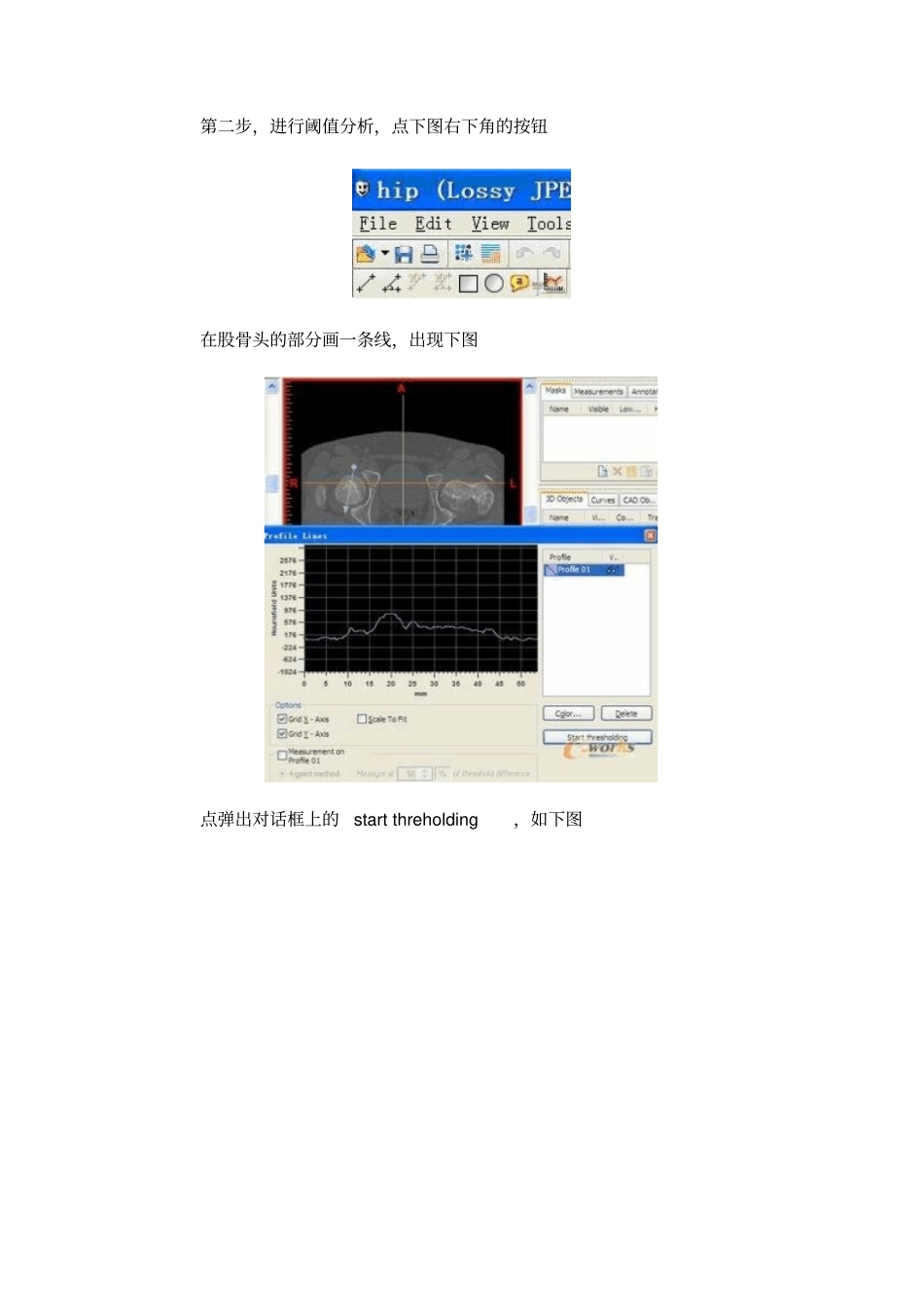

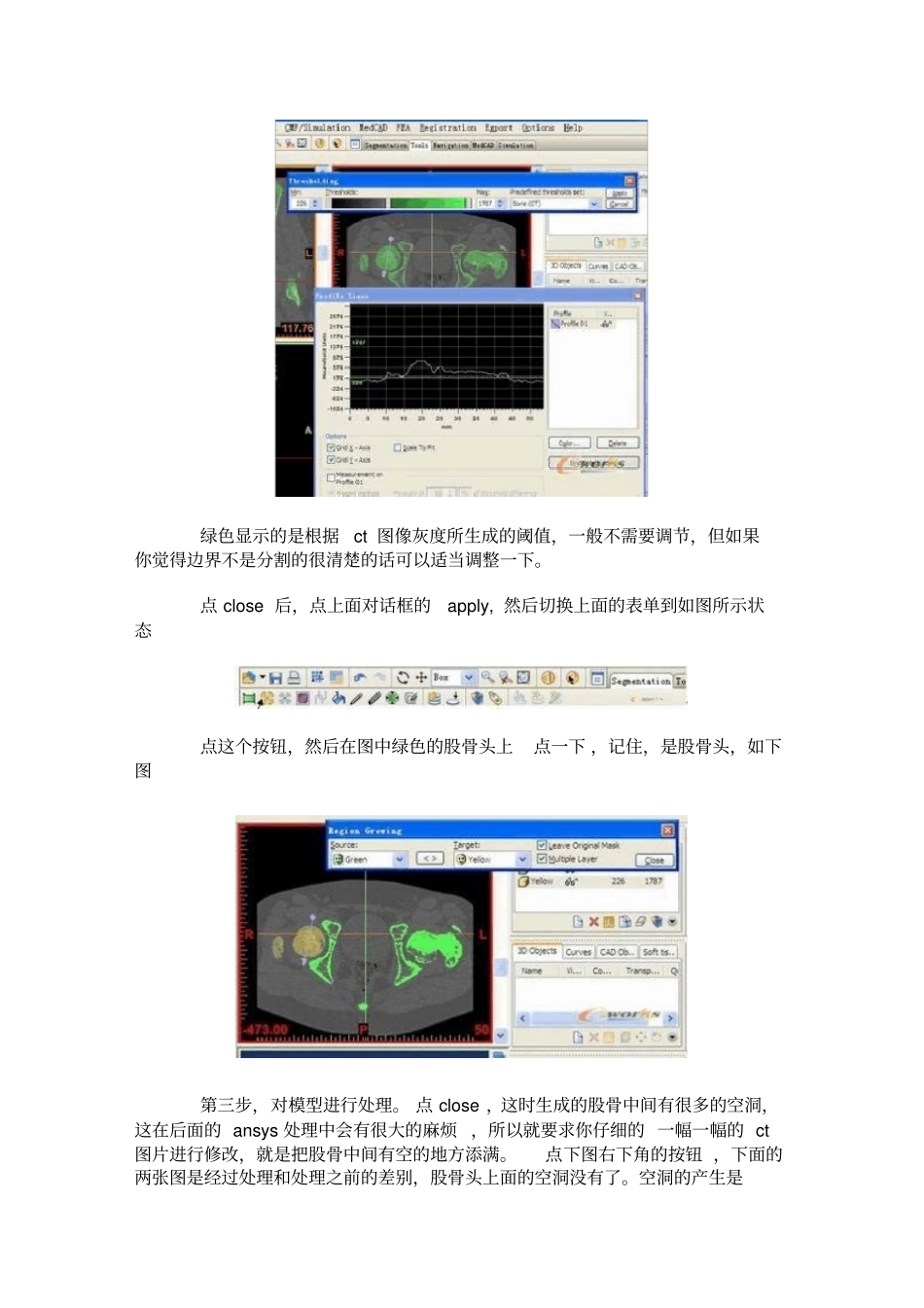

MIMICS软件在人体骨组织重建方面的应用发表时间：2007-7-30作者:姜海波来源:e-works关键字:mimics建模划分网格本文鉴于大家在mimics进行建模方面的问题，介绍了一个建模过程。具体的建模步骤如下：第一步，将现有的ct数据导入mimics是通过以下的步骤：导入ct数据得到下图这里的图像以mimics自带的图像为例。第二步，进行阈值分析，点下图右下角的按钮在股骨头的部分画一条线，出现下图点弹出对话框上的startthreholding，如下图绿色显示的是根据ct图像灰度所生成的阈值，一般不需要调节，但如果你觉得边界不是分割的很清楚的话可以适当调整一下。点close后，点上面对话框的apply,然后切换上面的表单到如图所示状态点这个按钮，然后在图中绿色的股骨头上点一下，记住，是股骨头，如下图第三步，对模型进行处理。点close，这时生成的股骨中间有很多的空洞，这在后面的ansys处理中会有很大的麻烦，所以就要求你仔细的一幅一幅的ct图片进行修改，就是把股骨中间有空的地方添满。点下图右下角的按钮，下面的两张图是经过处理和处理之前的差别，股骨头上面的空洞没有了。空洞的产生是由于ct阈值的差别造成的，并不是原来就有的，因此这样处理不影响后续计算。上面的工作是细活，要有耐心然后点建立三位模型有空洞点calculate得到三维图形，这时的图形只是面，而不是体如图点击进入migics9.9点smooth进行光滑处理后，exit并保存，只需要点弹出对话框的yes系统自动退回到mimics点export如图，导出ansys文件在ansys中划分网格后就可以导入mimics赋值了。注意：这里必须选ansysareafiles如果选element划分网格就困难了。导入ansys进行划分网格后保存文件。将模型另存为一个文件名，在这里是hipout。点击下图按钮弹出对话框如下图，选择ansysfile导入后，点击materials按钮弹出对话框，设置数据如下图系统运算后生成的模型就是下图利用下图弹出对话框按照图示进行设定。打开ansys，注意ansys的工作目录必须和存放文件的地址一致。通过ansys的导入后的效果为
