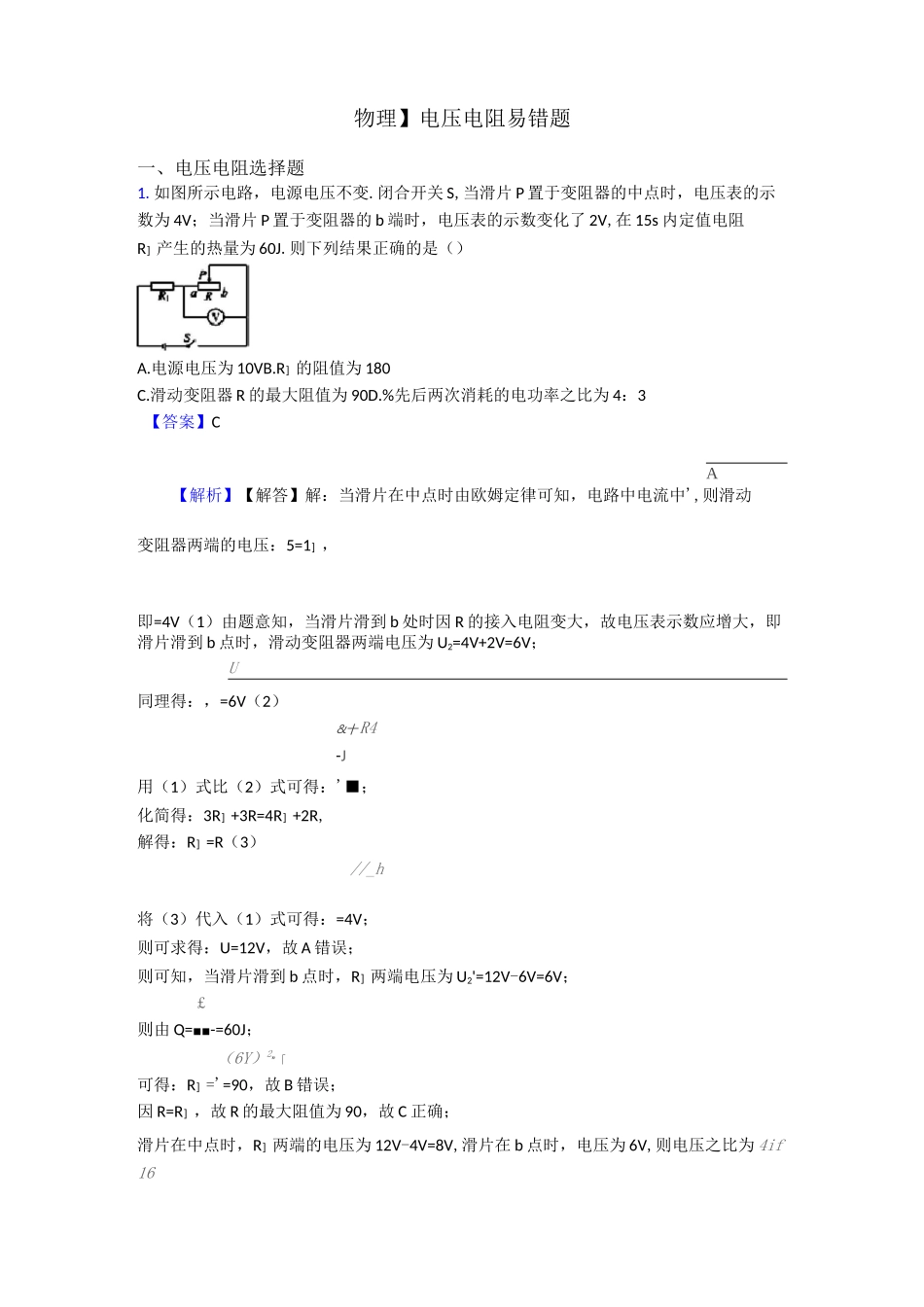

物理】电压电阻易错题一、电压电阻选择题1.如图所示电路，电源电压不变.闭合开关S,当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V,在15s内定值电阻R］产生的热量为60J.则下列结果正确的是（）A.电源电压为10VB.R］的阻值为180C.滑动变阻器R的最大阻值为90D.%先后两次消耗的电功率之比为4：3【答案】CA【解析】【解答】解：当滑片在中点时由欧姆定律可知，电路中电流中',则滑动变阻器两端的电压：5=1］，即=4V（1）由题意知，当滑片滑到b处时因R的接入电阻变大，故电压表示数应增大，即滑片滑到b点时，滑动变阻器两端电压为U2=4V+2V=6V；U同理得：，=6V（2）&十R4-J用（1）式比（2）式可得：'■；化简得：3R］+3R=4R］+2R,解得：R］=R（3）//_h将（3）代入（1）式可得：=4V；则可求得：U=12V，故A错误；则可知，当滑片滑到b点时，R］两端电压为U2'=12V-6V=6V；£则由Q=■■-=60J；（6Y）2”「可得：R］='=90，故B错误；因R=R］，故R的最大阻值为90，故C正确；滑片在中点时，R］两端的电压为12V-4V=8V,滑片在b点时，电压为6V,则电压之比为4if16，由P=-可得：功率之比为电压平方之比，即为,故D错误；故选C．【分析】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压；由滑片的移动和电压表示数变化可知滑片滑到b点时电压表的示数，则由欧姆定律可表示出滑片在不同位置时滑动变阻器两端的电压与电源电压电阻间的关系，联立可解得R1与R最大值之间的关系及电源的电压；由功率公式可求得％的阻值，则可求得R的最大阻值；最后由功率公式分别求得R1先后两次消耗的电功率，即可求得比值.2．根据生活经验，以下估测最接近实际的是（）A.人洗澡时感觉舒适的水温约为65°CB.一节干电池的电压是2VC.成年人正常步行的速度约为3.9km/hD.一个鸡蛋重大约是2N【答案】C【解析】【解答】解：A、人体正常体温在37C左右，洗澡水的温度应该略高于体温，在40C左右，不可能达到65°C.故A不符合实际；B、一节新干电池的电压是1.5V，故B不符合实际；C、成年人正常步行的速度在1.1m/s=3.96km/h左右.故C符合实际；D、一个鸡蛋的质量大约是50g=0.05kg，重力为G=mg=0.05kgx10N/kg=0.5N,故D不符合实际.故选C.【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项.3.下列关于导体的各选项中，跟导体电阻大小无关的是（）A.长度B.材料C.电流D.横截面积【答案】C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。故答案为：C。【分析】结合导体电阻大小的影响因素分析解答.4.现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A.太阳能、风能、核能都是不可再生能源B.手机移动通信是利用电磁波来传递信息的C.“北斗”导航系统是利用超声波进行定位和导航的D.LED灯的核心元件发光二极管是由超导材料制成的【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播•故"北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误.故选B.【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性.5.如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端.下列说法正确的是：（）A.该电路中油量表既可以用电流表也可以用电压表改装B.油面升高，滑动变阻器接入电路中的电阻减小C.R0和R在电路中是并...
