MW机组A电动给水泵检修文件包VIP免费

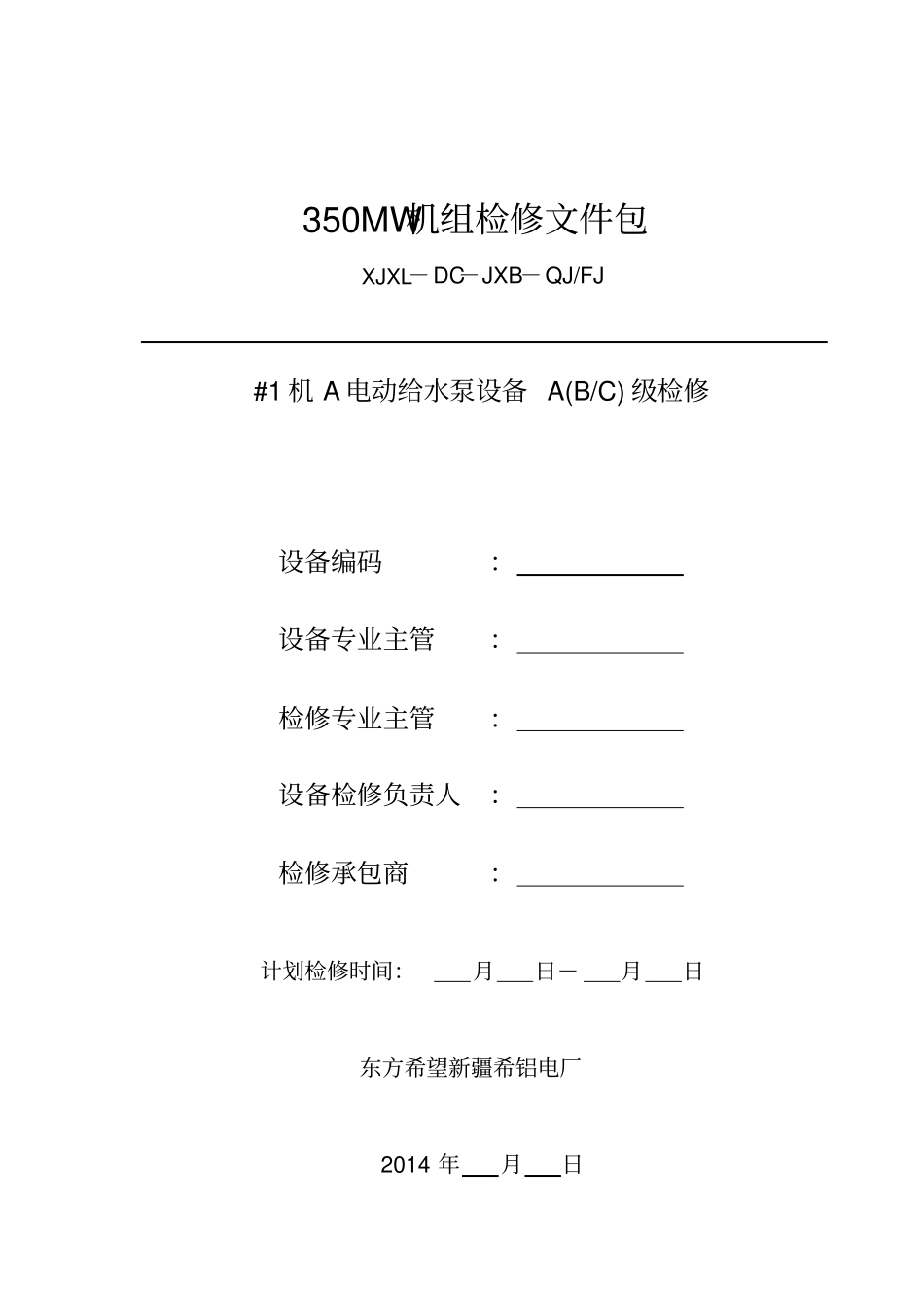

MW机组A电动给水泵检修文件包_第1页
1/21
MW机组A电动给水泵检修文件包_第2页
2/21

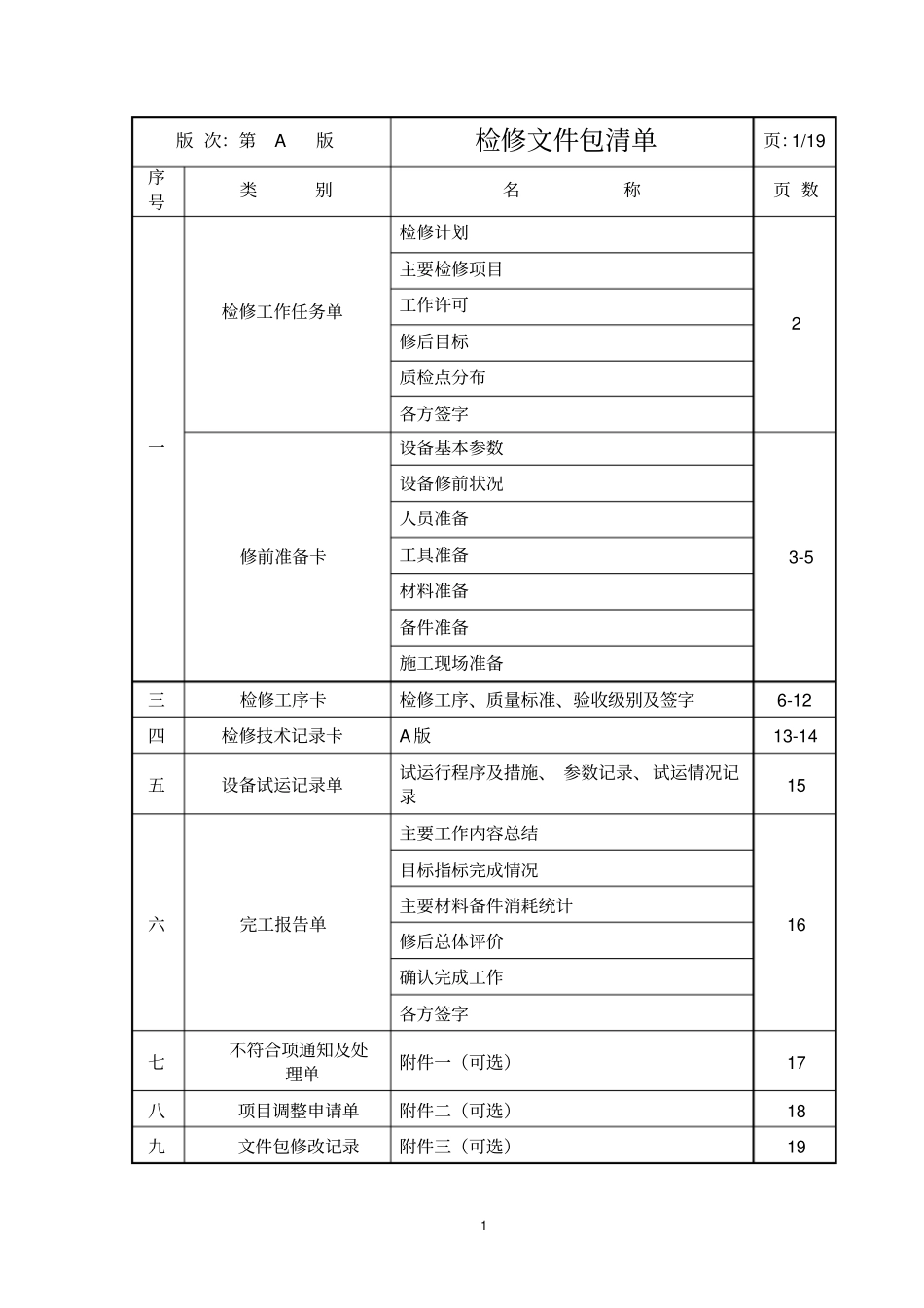

MW机组A电动给水泵检修文件包_第3页
3/21
350MW机组检修文件包XJXL-DC-JXB-QJ/FJ#1机A电动给水泵设备A(B/C)级检修设备编码:设备专业主管:检修专业主管:设备检修负责人:检修承包商:计划检修时间:月日-月日东方希望新疆希铝电厂2014年月日新疆希铝电厂动力站5X350MW动力站#1机组汽机设备检修文件包检修文件包编审表东方希望新疆希铝电厂批准人审定人审核人编写人第N次编写年月日第二次编写年月日第一次编写年月日首次编写年月日1版次:第A版检修文件包清单页:1/19序号类别名称页数一检修工作任务单检修计划2主要检修项目工作许可修后目标质检点分布各方签字修前准备卡设备基本参数3-5设备修前状况人员准备工具准备材料准备备件准备施工现场准备三检修工序卡检修工序、质量标准、验收级别及签字6-12四检修技术记录卡A版13-14五设备试运记录单试运行程序及措施、参数记录、试运情况记录15六完工报告单主要工作内容总结16目标指标完成情况主要材料备件消耗统计修后总体评价确认完成工作各方签字七不符合项通知及处理单附件一(可选)17八项目调整申请单附件二(可选)18九文件包修改记录附件三(可选)19新疆希铝电厂动力站5X350MW动力站#1机组汽机设备检修文件包2版次:第版一检修工作任务单页码:2/19设备名称#1机A电动给水泵检修设备代码检修计划设备检修类别A级检修B级检修C级检修消缺计划工作时间年月日至年月日计划工日主要检修项目1.冷却水、有关油管道及附件检查;2.轴承、轴封及平衡装置,清理并检查;3.泵筒体和芯包清理并检查、测量、检修,必要时进行零部件更换;3.轴承、轴封及平衡装置;轴瓦顶隙、侧隙、紧力检查测量4.轴串量、抬轴量检查、测量5.联轴器瓢偏6.对轮找中心工作许可电气第一种工作票热机工作票其它工作许可条件动火工作票封堵打开电气第二种工作票电气继保工作票仪控工作票脚手架、围栏设置拆除保温工作票编号:修后目标1.各部位无异常泄漏;2.各转动部位灵活、无异音,振动、温度控制在范围内;3.设备运行工况良好,出力正常。质检点分布W点工序及质检点内容H点工序及质检点内容W-1油档间隙、抬轴量测量H-1检修自由端、传动端轴瓦、推力瓦W-2机械密封检查或更换H-2泵与偶合器中心调整W-3H-3W-4H-4验收人员检修技术人员检修质量主管生技部监理新疆希铝电厂动力站5X350MW动力站#1机组汽机设备检修文件包3版次:第版二修前准备卡页码:3/19设备基本参数项目名称参数项目名称参数产品型号CHTC5/6SP-2M出厂编号2010B-039扬程(m)2147进水温度(℃)169.3转速(r/min)5450进水压力(MPa)1.617效率(%)83.5进水流量(m3/h)694.5汽浊余量(m)28出水流量(m3/h)655.5出水压力(MPa)21.09轴功率(KW)4331轴承振动(mm)0.038/0.058轴头压力(MPa)8.11轴承型式滑动轴承+推力轴承抽头流量(m3/h)39.0驱动方式电动机旋转方向顺时针(从电机向电动给水泵方向看)设备修前状况检修前交底(检修前主要缺陷)版次:第版二修前准备卡(续)页码:4/19新疆希铝电厂动力站5X350MW动力站#1机组汽机设备检修文件包4人员准备序号工作组人员姓名工种检查结果备注12345678工具准备序号工器具名称工具编号检查结果备注1常用工具:扳手、手捶、铜棒等2起重工具:吊葫芦、撬棍等3检验仪器:振幅表4专用工具:卡尺、百分表、V型铁、液压拉伸工具等;、5试验工具:工作票准备序号工作票种类检查结果备注1电气第一种工作票2电气第二种工作票3电气继电保护工作票4热机工作票5动火工作票6版次:第版二修前准备卡(续)页码:5/19新疆希铝电厂动力站5X350MW动力站#1机组汽机设备检修文件包5材料准备序号材料名称检查结果序号材料名称检查结果1704密封胶警戒线2青稞纸铅丝3砂纸油石4破布#3锂基脂5汽油石棉板6橡胶垫备件准备序号备件名称检查结果序号备件名称检查结果1O型密封圈一套2轴瓦3推力瓦4金属软管5紫铜垫6施工现场准备序号施工现场准备检查结果1安装临时遮拦。2工具运至现场。3文明生产设施齐全。4“安健环”措施落实。5技术资料齐全。新疆希铝电厂动力站5X350MW动力站#1机组汽机设备检修文件包6版次:第版三检修工序卡(1)页码:6/19序号检修工序步骤及内容质量标准质检点签字1工作前的准备工作1.1办理工作票,做好...
