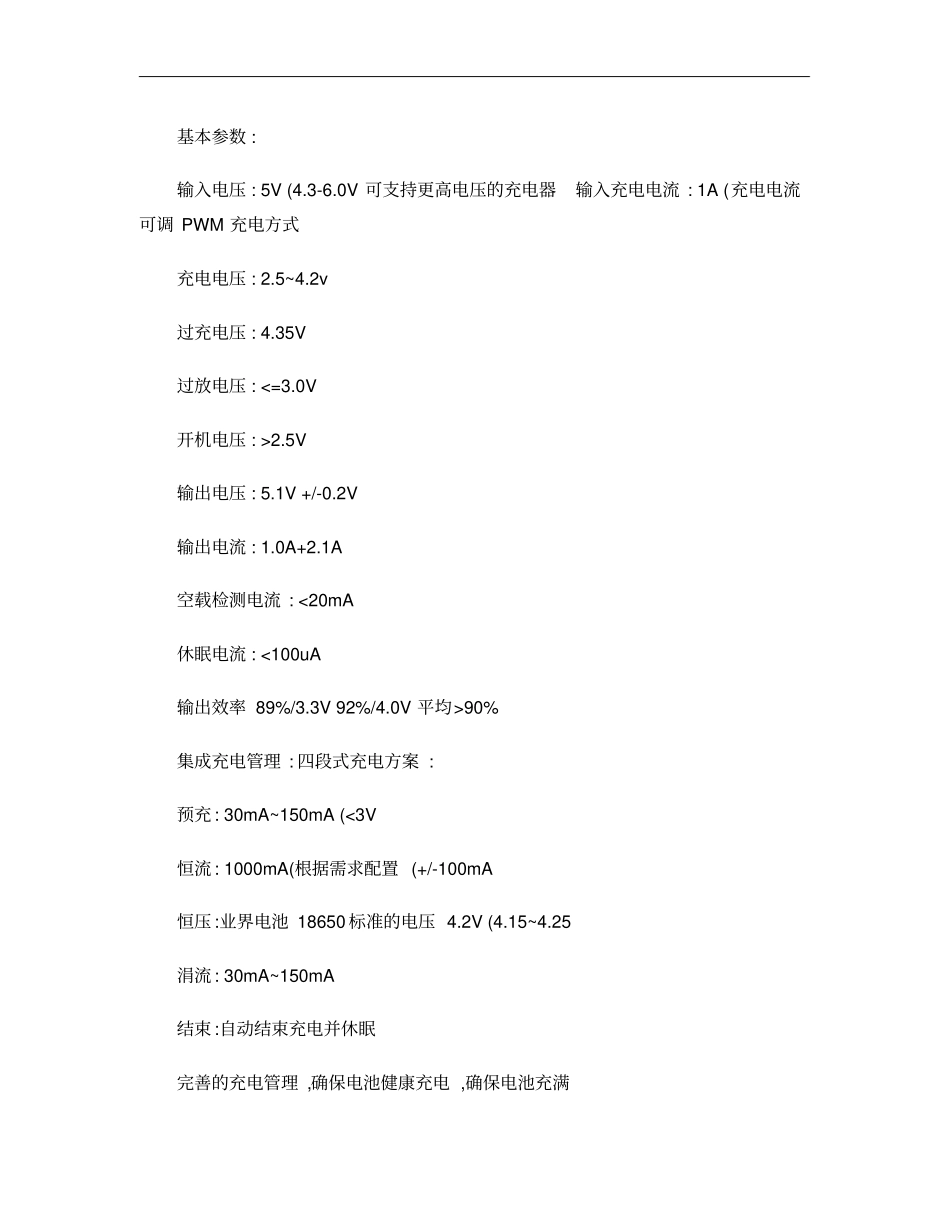

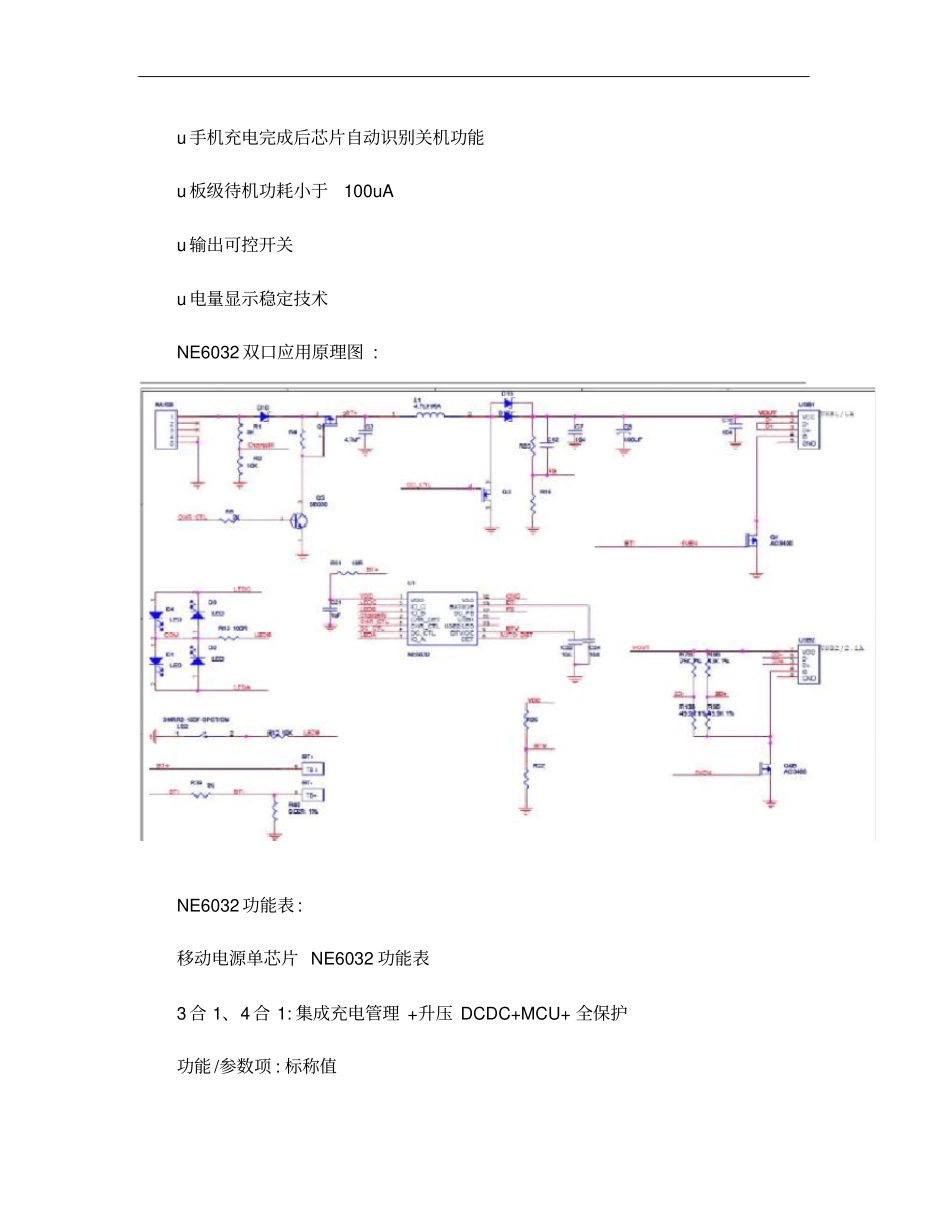

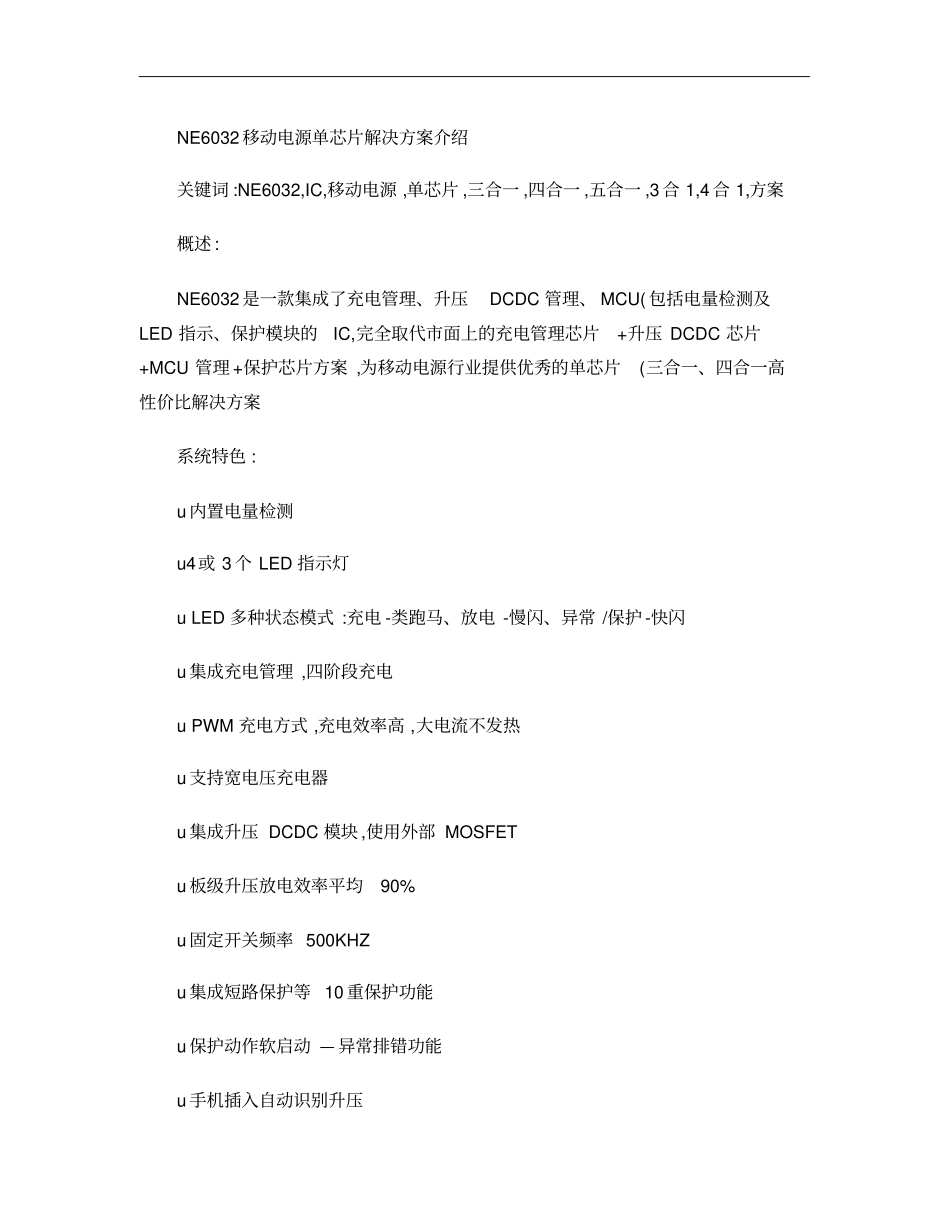

NE6032移动电源单芯片解决方案介绍关键词:NE6032,IC,移动电源,单芯片,三合一,四合一,五合一,3合1,4合1,方案概述:NE6032是一款集成了充电管理、升压DCDC管理、MCU(包括电量检测及LED指示、保护模块的IC,完全取代市面上的充电管理芯片+升压DCDC芯片+MCU管理+保护芯片方案,为移动电源行业提供优秀的单芯片(三合一、四合一高性价比解决方案系统特色:u内置电量检测u4或3个LED指示灯uLED多种状态模式:充电-类跑马、放电-慢闪、异常/保护-快闪u集成充电管理,四阶段充电uPWM充电方式,充电效率高,大电流不发热u支持宽电压充电器u集成升压DCDC模块,使用外部MOSFETu板级升压放电效率平均90%u固定开关频率500KHZu集成短路保护等10重保护功能u保护动作软启动—异常排错功能u手机插入自动识别升压u手机充电完成后芯片自动识别关机功能u板级待机功耗小于100uAu输出可控开关u电量显示稳定技术NE6032双口应用原理图:NE6032功能表:移动电源单芯片NE6032功能表3合1、4合1:集成充电管理+升压DCDC+MCU+全保护功能/参数项:标称值基本参数:输入电压:5V(4.3-6.0V可支持更高电压的充电器输入充电电流:1A(充电电流可调PWM充电方式充电电压:2.5~4.2v过充电压:4.35V过放电压:<=3.0V开机电压:>2.5V输出电压:5.1V+/-0.2V输出电流:1.0A+2.1A空载检测电流:<20mA休眠电流:<100uA输出效率89%/3.3V92%/4.0V平均>90%集成充电管理:四段式充电方案:预充:30mA~150mA(<3V恒流:1000mA(根据需求配置(+/-100mA恒压:业界电池18650标准的电压4.2V(4.15~4.25涓流:30mA~150mA结束:自动结束充电并休眠完善的充电管理,确保电池健康充电,确保电池充满集成升压DCDC:输出电压:5.0V+/-0.15V输出电流:1.0A+2.1A4个LED指示灯(指示方式丰富:LED显示方式丰富,系统各个工作状态都带有特色的显示方式对应,区分明显:充电状态:充电状态:当前电量,最高格闪烁(1HZ,前面格常亮。充电完成后四个LED同时亮2分钟,随后熄灭并进入休眠。放电状态:放电状态:当前电量LED同时慢闪(2.5HZ.软启动/保护状态:软启动/安全保护排错:当出现异常时,LED同时快速短闪,表示系统检测到异常,而在尝试排错状态。持续30s若异常无法排除,LED灯熄灭,系统关闭,自动进入休眠电量不足状态:LED显示电量只有一格/一个,并且短闪,可能电量不足,提示用户充电按键查询剩余电量:待机时,当前电量LED常亮5秒,后熄灭待机/休眠状态:LED不亮。此时为待机/休眠状态上电状态:装上电池时长亮闪三下(4S,以示硬件开机正常支持一个按键(复合功能:按键定义描述:查询电量:待机状态下,按一下按键查询剩余电量,5S后LED熄灭打开/关闭LED状态指示灯:工作状态下,允许用户打开/关闭LED状态指示灯,免打扰手电开关:长按2.5秒打开手电。再按一下关闭手电支持手电筒:长按2.5秒打开手电。再按一下关闭手电手电在3分钟后会自动关闭自动检测手机/负载插入自动唤醒-放/充电:手机插入时,系统自动检测到并唤醒,放电给手机充电。整个过程智能控制。无需按键唤醒放电完成后智能自动休眠节能轻负载时自动关闭升压,关断输出,休眠(<20mA放电模式,给手机充电完成后,系统可识别手机已完成充电,随后自动关闭输出并进入休眠。避免对手机持续充电导致浪费电量。以最大化延长电池电量的使用集成10重保护功能:全面安全保护:过压保护防止电池过电压(充电(>4.35过流保护防止电池过电流充电(>2A过充保护防止电池过充电过放保护防止电池过放电(<3.0V升压过压保护防止放电/USB口输出过压升压欠压保护防止放电/USB口输出欠压低压提示电池电量低时提示用户充电升压过流保护防止放电/USB口输出过流输入反向保护防止输入电源正负极反导致损伤硬件安全保护时,系统会进入软启动模式两个USB口独立过流/限流功能:精确限流:USB1口1A超1.5A触发保护,USB2口2.1A超2.5A触发保护保护情形,可完全断开过流回路。达到不损伤硬件目的。短路保护强大的短路保护功能:即使USB口输出短路系统能以极短时间启动保护机制,丝毫不会损伤硬件短路故障排除后,产品照样正常工作保护-软启动功能软启动--安全保护智能排错:当系统出现异常时(例如上述保护之一,安全保护功能触发,执行安全措施,保护硬件,系统进入安全保护排错模式--软启动尝试排除错误。期间若错误排除(例如...
