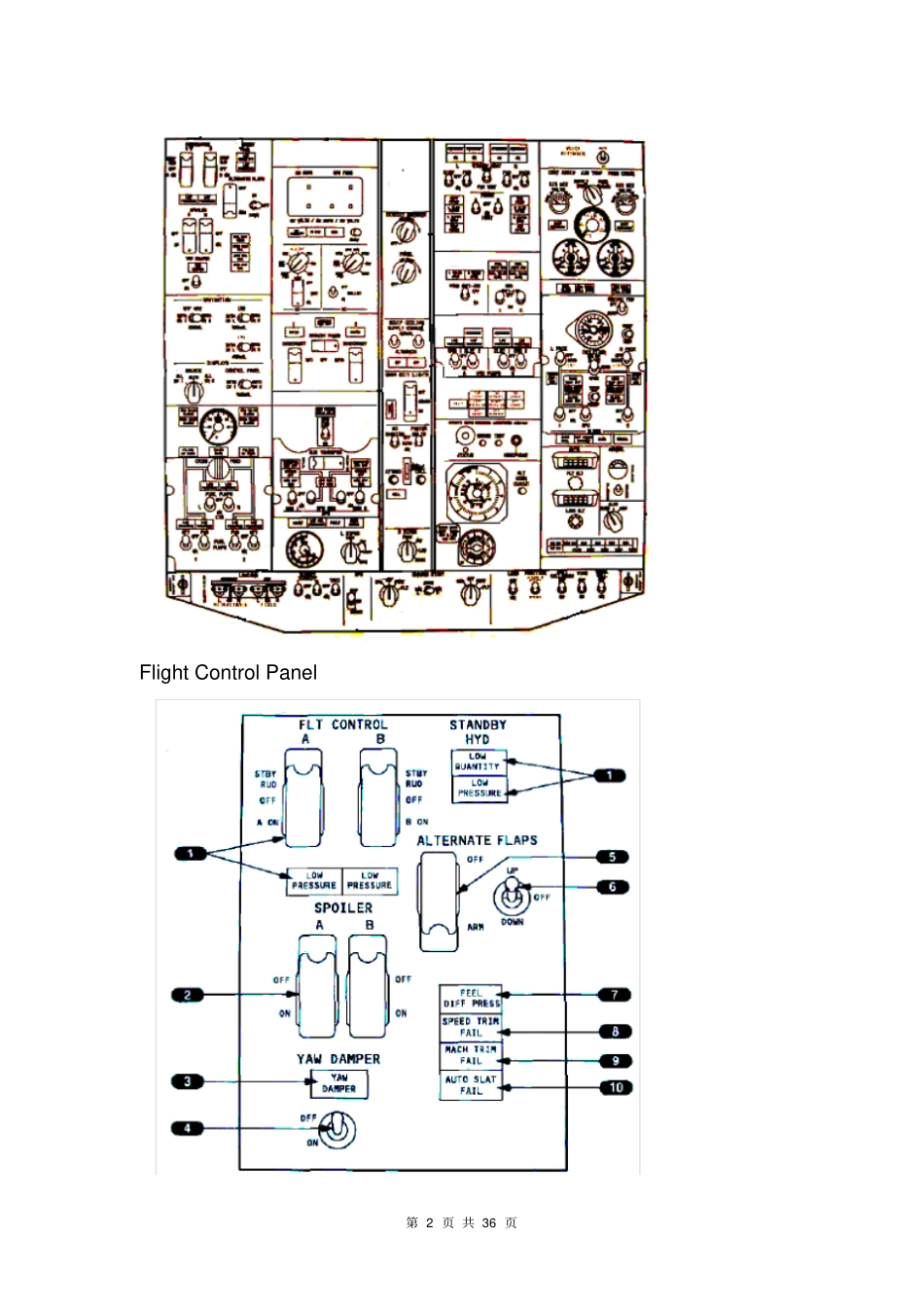

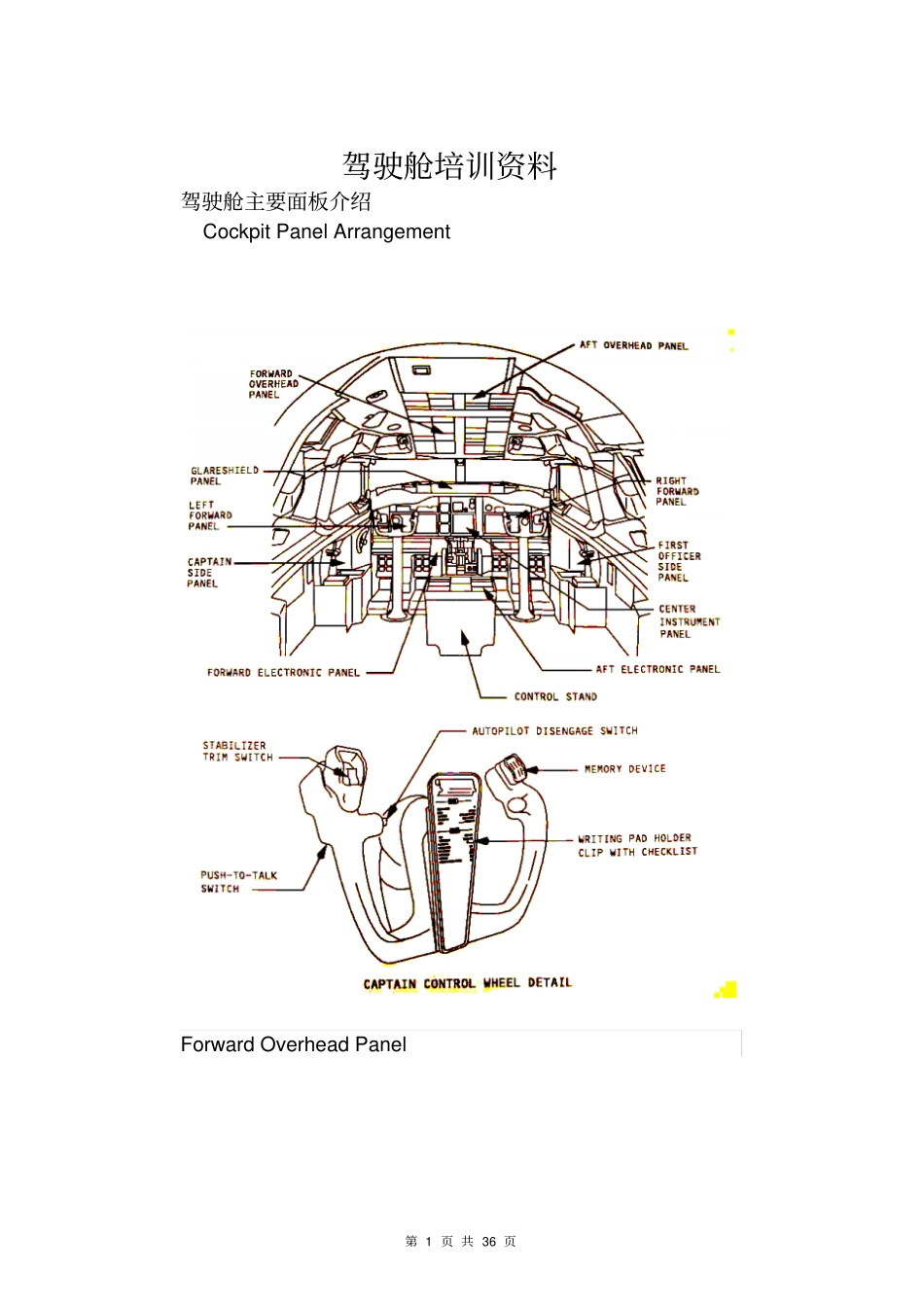

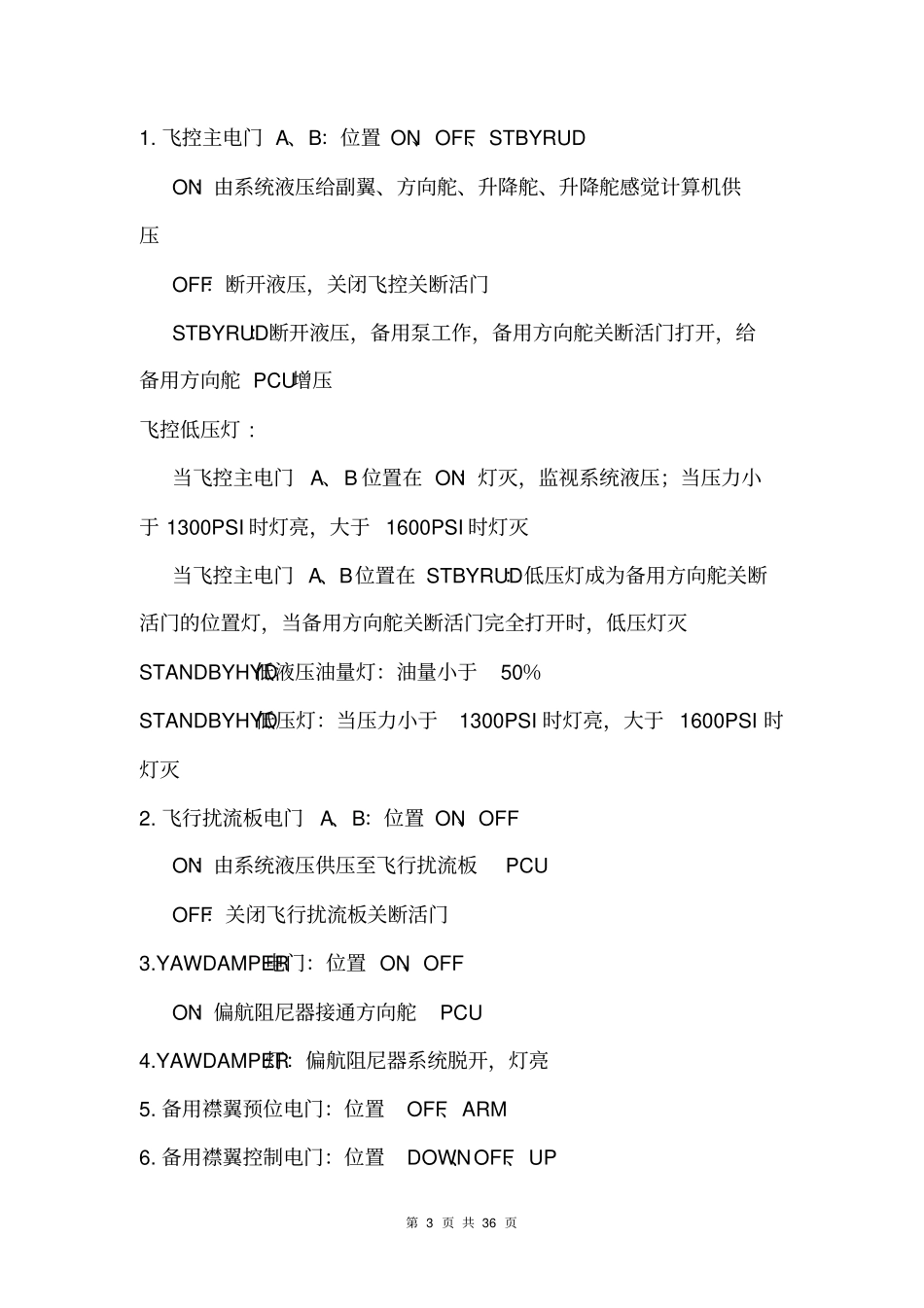

第1页共36页驾驶舱培训资料驾驶舱主要面板介绍CockpitPanelArrangementForwardOverheadPanel第2页共36页FlightControlPanel第3页共36页1.飞控主电门A、B:位置ON、OFF、STBYRUDON:由系统液压给副翼、方向舵、升降舵、升降舵感觉计算机供压OFF:断开液压,关闭飞控关断活门STBYRUD:断开液压,备用泵工作,备用方向舵关断活门打开,给备用方向舵PCU增压飞控低压灯:当飞控主电门A、B位置在ON:灯灭,监视系统液压;当压力小于1300PSI时灯亮,大于1600PSI时灯灭当飞控主电门A、B位置在STBYRUD:低压灯成为备用方向舵关断活门的位置灯,当备用方向舵关断活门完全打开时,低压灯灭STANDBYHYD低液压油量灯:油量小于50%STANDBYHYD低压灯:当压力小于1300PSI时灯亮,大于1600PSI时灯灭2.飞行扰流板电门A、B:位置ON、OFFON:由系统液压供压至飞行扰流板PCUOFF:关闭飞行扰流板关断活门3.YAWDAMPER电门:位置ON、OFFON:偏航阻尼器接通方向舵PCU4.YAWDAMPER灯:偏航阻尼器系统脱开,灯亮5.备用襟翼预位电门:位置OFF、ARM6.备用襟翼控制电门:位置DOWN、OFF、UP第4页共36页DOWN:LEFLAPSOV打开,备用泵将前缘装置全伸出,电马达将TEFLAP放出UP:电马达将TEFLAP收上OFF:可随时停止电马达的操作备用EMDP自动打开方式:1)飞控电门A、B都在ON位2)系统压力小于1300PSI3)在空中或轮速大于60节4)FLAPNOTUP此时主警戒灯和FLTCONT灯亮备用人工打开方式1)任一个飞控主电门A、B在STBYRUD2)备用襟翼在ARM位7.FEELDIFFDRESS灯:在升降舵感觉计算机内,A和B系统的计量压力存在的压差大于25%且后缘襟翼收上时灯亮;8.SPEEDTRIMFAIL灯:FCCs的速度配平功能不可用,该灯常亮9.MACHTRIMFAIL灯:FCCs的马赫配平功能不可用10.AUTOSLATFAIL灯:AUTOSLAT功能失效(P2)偏航阻尼器指示器:用来指示方向舵偏航阻尼器的运动,不表示飞行员方向舵脚蹬的输入信号Fueling/Defueling/Measurement第5页共36页FuelControlPanel第6页共36页1.ENGVALVECLOSED灯:发动机关断活门在HMU内SPARVALVECLOSED灯:翼梁活门由启动手柄和火警手柄控制2.FUELTEMP表:指示NO.1油箱的燃油温度燃油关断电瓶:控制SPARVALVE和APUFUELVALVE3.&5.交输活门及VALVEOPEN灯:活门打开,灯暗亮;活门关闭灯灭;活门与电门位置不一致时灯明亮4.FILTERPASS灯:当燃油滤阻塞时,燃油滤压差电门感觉压差大于11.5PSI时,FILTERPASS灯亮;若压差继续增大,燃油滤旁通活门则打开6.中央油箱燃油泵低压灯:中央燃油泵电门ON位,当泵输出压力小于22PSI时低压灯亮,当泵输出压力大于22PSI时,灯灭。中央燃油泵电门OFF位时,灯灭第7页共36页7.中央油箱燃油泵,主油箱燃油泵电门8.主油箱燃油泵低压灯:当泵输出压力大于6PSI时灯灭;低压灯不受燃油泵电门控制ElectricalPanelACandDCMeteringPanel第8页共36页1~5.仪表显示屏:分别显示直流电流、电压,交流电流、频率和电压6.BATDISCHARGE灯:灯亮:表示电瓶在放电工作,当需要用电瓶的直流电来启动APU,该灯亮灯灭:当APU启动好后,电瓶充电器将给电瓶充电,该灯灭7.TRUNIT灯亮:1)地面任一个TRU失效2)TRU1空中失效3)TRU2和TRU3空中失效8.ELEC灯:1)空中不会亮,只存储故障信息2)灯亮指示DC系统和备用电源系统有故障第9页共36页3)故障含义:INTERFACE失效,BATCHARINOP,AUXCHARINOP,SPCUINOP4)DC/AC选择器都放在TEST位9.MAINT电门:用于测试及清除已排除的故障10.直流电表选择器:选择直流电压表和电流表指示的直流电源,如STBYPWR、BATBUS、BAT、AUXBAT、TR1、TR2、TR3;TEST位是用于维护人员使用11.电瓶电门位置:ON、OFF12.交流电表选择器:选择交流电压表、电流表、频率表指示的交流电源,如STBYPWR、GRDPWR、GEN1、APUGEN、GEN2、INV;TEST位是用于维护人员使用13.GALLEY电门位置ON、OFF备用电源及发电机传动装置面板GeneratorDriveandStandbyPowerPanel1.DRIVE灯1)IDG滑油压力低,小于165PSI第10页共36页2)发电机输出频率低下2.DISCONNECT电门:1)人工脱开模式:当DRIVE灯亮时,将启动手柄放在IDLE位,在断开电门;这种脱开方式可在地面人工拉动脱开复位拉环进行CSD与AGB重新接上2)自动脱...
