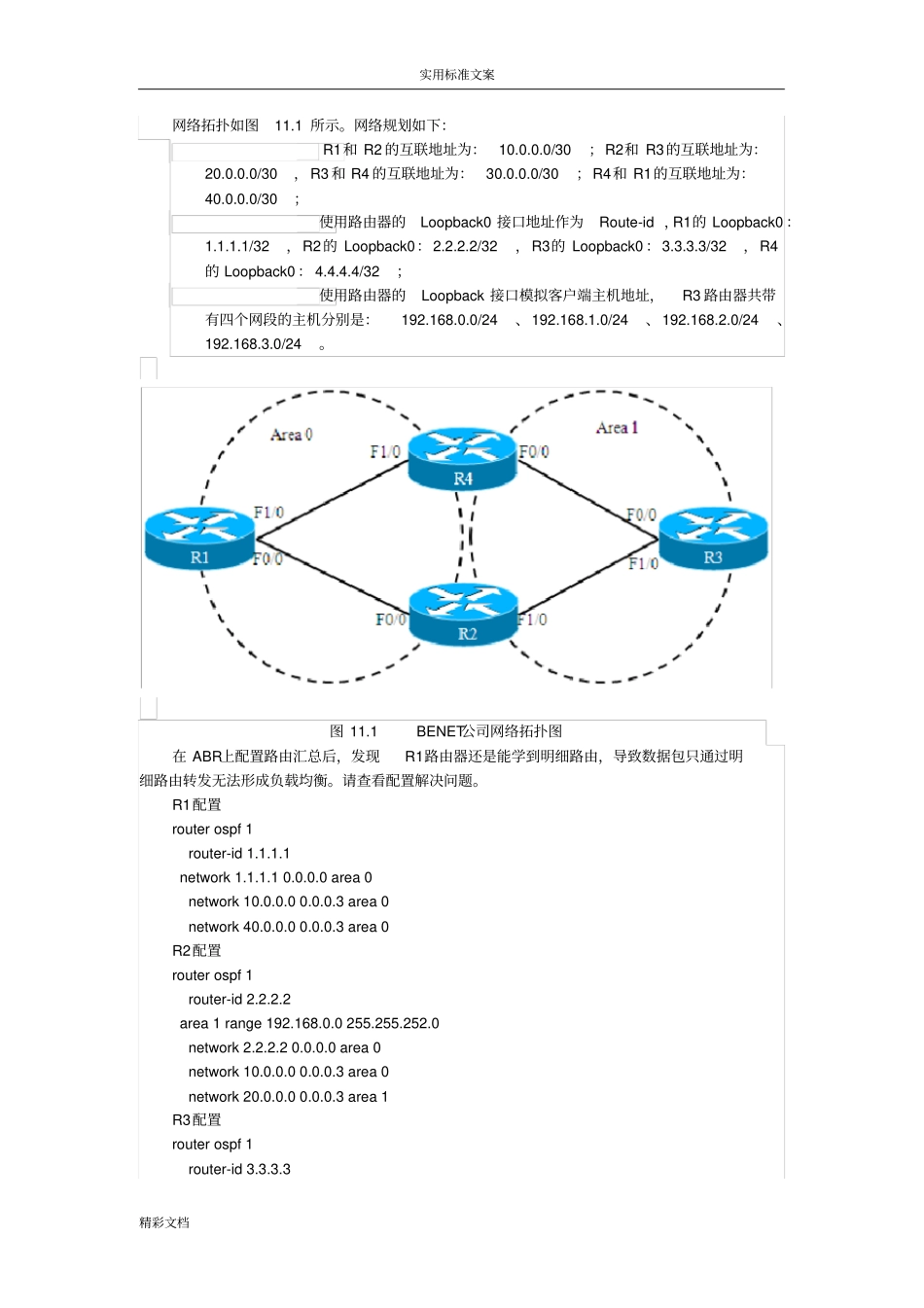

实用标准文案精彩文档网络拓扑如图11.1所示。网络规划如下：R1和R2的互联地址为：10.0.0.0/30；R2和R3的互联地址为：20.0.0.0/30，R3和R4的互联地址为：30.0.0.0/30；R4和R1的互联地址为：40.0.0.0/30；使用路由器的Loopback0接口地址作为Route-id，R1的Loopback0：1.1.1.1/32，R2的Loopback0：2.2.2.2/32，R3的Loopback0：3.3.3.3/32，R4的Loopback0：4.4.4.4/32；使用路由器的Loopback接口模拟客户端主机地址，R3路由器共带有四个网段的主机分别是：192.168.0.0/24、192.168.1.0/24、192.168.2.0/24、192.168.3.0/24。图11.1BENET公司网络拓扑图在ABR上配置路由汇总后，发现R1路由器还是能学到明细路由，导致数据包只通过明细路由转发无法形成负载均衡。请查看配置解决问题。R1配置routerospf1router-id1.1.1.1network1.1.1.10.0.0.0area0network10.0.0.00.0.0.3area0network40.0.0.00.0.0.3area0R2配置routerospf1router-id2.2.2.2area1range192.168.0.0255.255.252.0network2.2.2.20.0.0.0area0network10.0.0.00.0.0.3area0network20.0.0.00.0.0.3area1R3配置routerospf1router-id3.3.3.3实用标准文案精彩文档network3.3.3.30.0.0.0area1network20.0.0.00.0.0.3area1network30.0.0.00.0.0.3area1network192.168.0.00.0.0.255area1network192.168.1.00.0.0.255area1network192.168.2.00.0.0.255area1network192.168.3.00.0.0.255area1R4配置routerospf1router-id4.4.4.4network4.4.4.40.0.0.0area0network30.0.0.00.0.0.3area1network40.0.0.00.0.0.3area0首先，查看R1路由表如下所示：192.168.0.0/32issubnetted,1subnetsOIA192.168.0.1[110/3]via40.0.0.1,00:25:05,FastEthernet1/0192.168.1.0/32issubnetted,1subnetsOIA192.168.1.1[110/3]via40.0.0.1,00:25:05,FastEthernet1/0192.168.2.0/32issubnetted,1subnetsOIA192.168.2.1[110/3]via40.0.0.1,00:25:05,FastEthernet1/0192.168.3.0/32issubnetted,1subnetsOIA192.168.3.1[110/3]via40.0.0.1,00:25:05,FastEthernet1/0OIA192.168.0.0/22[110/3]via10.0.0.2,00:25:05,FastEthernet0/0通过查看路由表发现R1路由器即学到了明细路由又学到了明细路由，再仔细观察路由表的下一跳发现R2发布的是汇总之后的路由，而明细路由是R4发布的。由此可见该故障是由R4路由器的汇总配置导致的。检查R4路由器的配置，发现没有配置路由汇总，导致路由表中还可以学到汇总之前的详细路由，最终导致数据包只从明细路由转发；在R4上配置area1range192.168.0.0255.255.252.0命令实现路由汇总，再次查看R1路由器的路由表，R1已经学到了路由汇总并实现了负载分担，如下所示：OIA192.168.0.0/22[110/3]via40.0.0.1,00:00:10,FastEthernet1/0[110/3]via10.0.0.2,00:00:10,FastEthernet0/0
