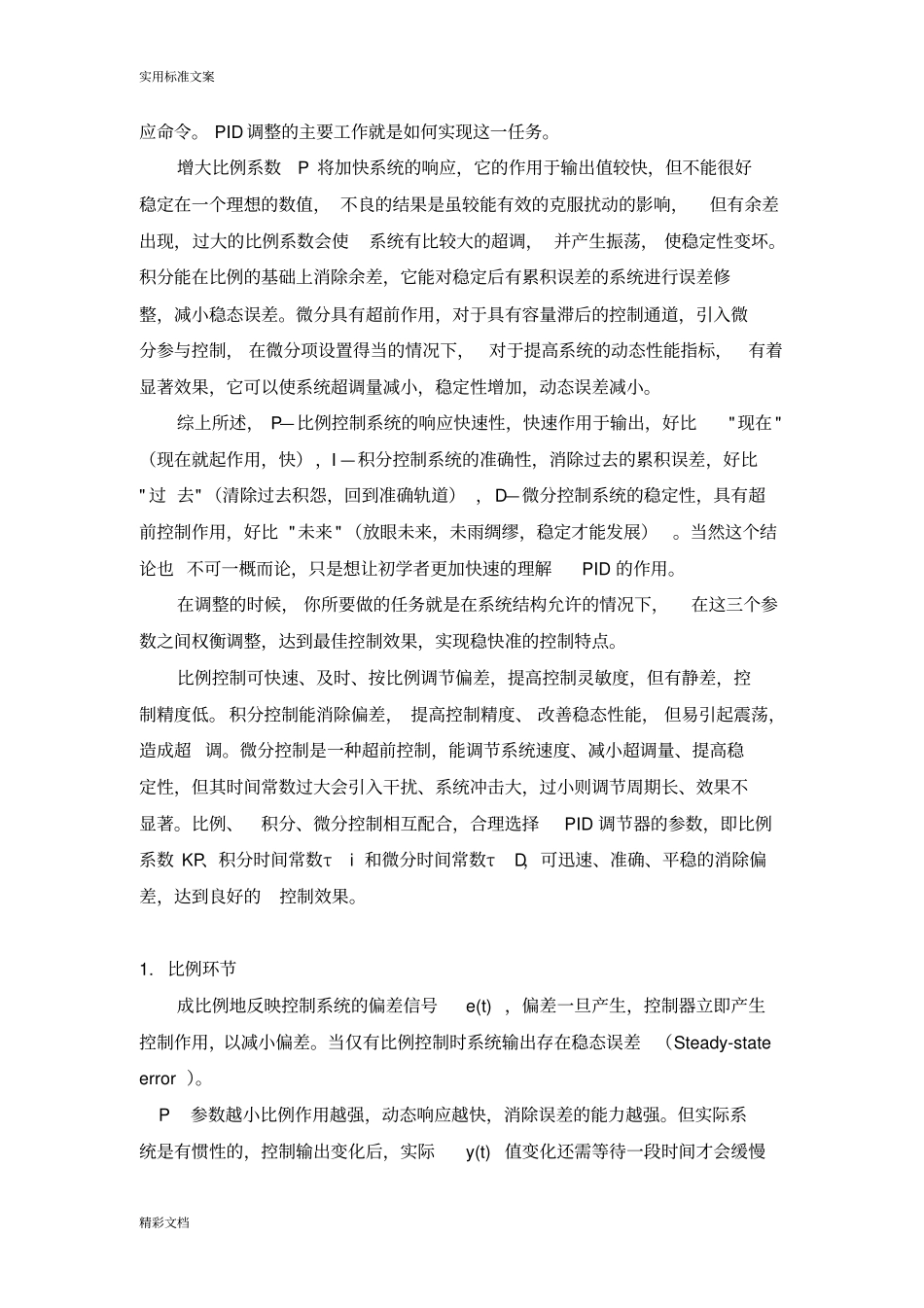

实用标准文案精彩文档PID功能详解一、PID控制简介PID(ProportionalIntegralDerivative)控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制，尤其适用于可建立精确数学模型的确定性控制系统。在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节，它实际上是一种算法。PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。即当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。PID控制，实际中也有PI和PD控制。PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。从信号变换的角度而言，超前校正、滞后校正、滞后－超前校正可以总结为比例、积分、微分三种运算及其组合。PID调节器的适用范围：PID调节控制是一个传统控制方法，它适用于温度、压力、流量、液位等几乎所有现场，不同的现场，仅仅是PID参数应设置不同，只要参数设置得当均可以达到很好的效果。均可以达到0.1%，甚至更高的控制要求。PID控制的不足1.在实际工业生产过程往往具有非线性、时变不确定，难以建立精确的数学模型，常规的PID控制器不能达到理想的控制效果；2.在实际生产现场中，由于受到参数整定方法烦杂的困扰，常规PID控制器参数往往整定不良、效果欠佳，对运行工况的适应能力很差。二、PID控制器各校正环节任何闭环控制系统的首要任务是要稳（稳定）、快（快速）、准（准确）的响实用标准文案精彩文档应命令。PID调整的主要工作就是如何实现这一任务。增大比例系数P将加快系统的响应，它的作用于输出值较快，但不能很好稳定在一个理想的数值，不良的结果是虽较能有效的克服扰动的影响，但有余差出现，过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏。积分能在比例的基础上消除余差，它能对稳定后有累积误差的系统进行误差修整，减小稳态误差。微分具有超前作用，对于具有容量滞后的控制通道，引入微分参与控制，在微分项设置得当的情况下，对于提高系统的动态性能指标，有着显著效果，它可以使系统超调量减小，稳定性增加，动态误差减小。综上所述，P—比例控制系统的响应快速性，快速作用于输出，好比"现在"（现在就起作用，快），I—积分控制系统的准确性，消除过去的累积误差，好比"过去"（清除过去积怨，回到准确轨道），D—微分控制系统的稳定性，具有超前控制作用，好比"未来"（放眼未来，未雨绸缪，稳定才能发展）。当然这个结论也不可一概而论，只是想让初学者更加快速的理解PID的作用。在调整的时候，你所要做的任务就是在系统结构允许的情况下，在这三个参数之间权衡调整，达到最佳控制效果，实现稳快准的控制特点。比例控制可快速、及时、按比例调节偏差，提高控制灵敏度，但有静差，控制精度低。积分控制能消除偏差，提高控制精度、改善稳态性能，但易引起震荡，造成超调。微分控制是一种超前控制，能调节系统速度、减小超调量、提高稳定性，但其时间常数过大会引入干扰、系统冲击大，过小则调节周期长、效果不显著。比例、积分、微分控制相互配合，合理选择PID调节器的参数，即比例系数KP、积分时间常数τi和微分时间常数τD，可迅速、准确、平稳的消除偏差，达到良好的控制效果。1.比例环节成比例地反映控制系统的偏差信号e(t)，偏差一旦产生，控制器立即产生控制作用，以减小偏差。当仅有比例控制时系统输出存在稳态误差（Steady-stateerror）。P参数越小比例作用越强，动态响应越快，消除误差的能力越强。但实际系统是有惯性的，控制输出变化后，实际y(t)值变化还需等待一段时间才会缓慢实用标准文案精彩文档变化。由于实际系统是有惯性的，比例作用不宜太强，比例作用太强会引起系统振荡不稳定。P参数的大小应在以上定量计算的基础上根据系统响应情...
