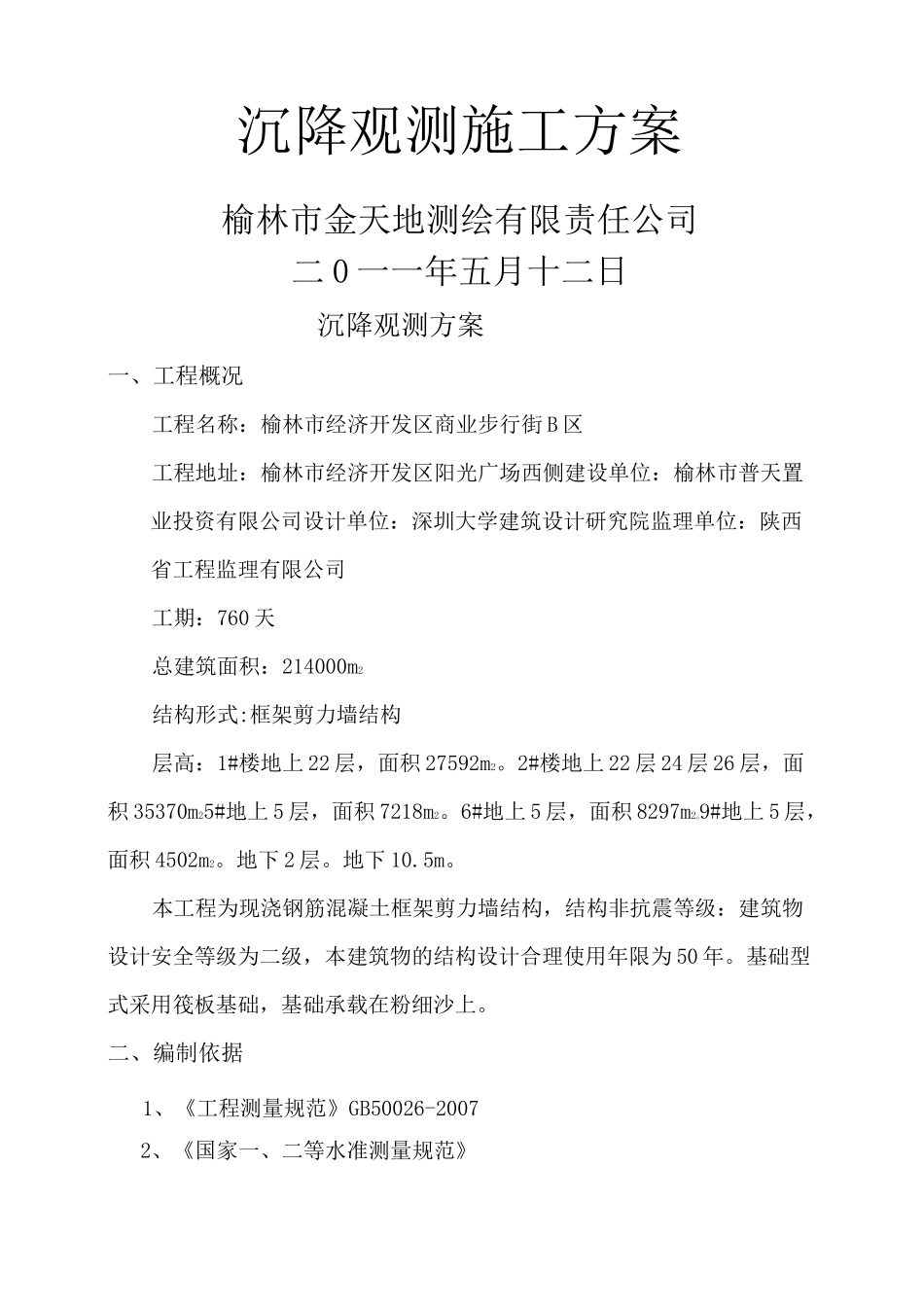

沉降观测施工方案榆林市金天地测绘有限责任公司二0一一年五月十二日沉降观测方案一、工程概况工程名称：榆林市经济开发区商业步行街B区工程地址：榆林市经济开发区阳光广场西侧建设单位：榆林市普天置业投资有限公司设计单位：深圳大学建筑设计研究院监理单位：陕西省工程监理有限公司工期：760天总建筑面积：214000m2结构形式:框架剪力墙结构层高：1#楼地上22层，面积27592m2。2#楼地上22层24层26层，面积35370m25#地上5层，面积7218m2。6#地上5层，面积8297m2o9#地上5层，面积4502m2。地下2层。地下10.5m。本工程为现浇钢筋混凝土框架剪力墙结构，结构非抗震等级：建筑物设计安全等级为二级，本建筑物的结构设计合理使用年限为50年。基础型式采用筏板基础，基础承载在粉细沙上。二、编制依据1、《工程测量规范》GB50026-20072、《国家一、二等水准测量规范》三、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反应出建筑物在不断加荷的作用下的沉降情况，一般规定测量的误差应小于变形值的1/10-1/20。为此本工程沉降观测使用精密水准仪（BSZ3）,水准尺采用铝合金标尺.人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器操作规程，熟悉测量理论，能针对不同的工程特点，具体情况采用不同的测量方法及观测程序。对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算。做到按时、快速、精度地完成每次观测任务。2、观测时间的要求首次观测时间必须按时进行。本工程首次观测在一层结构完成后开始进行。其他各阶段的复测，根据工程进展情况必须定时完成进行。不得漏测或补测。相邻的俩次时间间隔称为一个观测周期。一般高层建筑物的沉降观测按一定的时间段为一观测周期如：（次/30天）或按建筑物加荷情况每升高一层（或数层）为一观测周期。3、观测点要求为了能反映出建构筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建构筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15-30米为宜，均匀分布在建筑物的周围。站数或(Ah二工a-》bW1.01-表示观测线路距离)埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意思。4、沉降观测自始自终要遵循的“五定”原则所谓“五定”，即通常所说的沉降观测依据的基准点和被观测物的沉降观测点，点位要稳定。所用仪器、设备要稳定，观测人员要稳定，观测时的基本环境条件要基本一致，观测线路、镜位程序和方法要固定。以上措施在客观上尽量减少观测误差的不定性。使所观测的结果具有一定的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。5、施测要求仪器设备的操作方法与观测程序要熟悉、正确。首次观测前要对所用仪器的各项指标进行检测校正。必要时经计量单位予以鉴定。连续使用3-6个月重新对所用仪器、设备进行检校。在观测过程中，操作人员要相互配合，工作协调一致，认真仔细，做到步步校核。6、沉降观测精度的要求根据建筑物的特性和建设，设计单位的要求选择沉降观测精度等级，一般高层建筑物在施工过程中，采用二等水准测量的观测方法就能满足沉降观测的要求。各项观测指标要求如下：(1)往返较差站数或(Ah二工a-》bW1.01-表示观测线路距离)附和或环线闭合差：Ah二工a-》bW1.0h-表示测(2)前后视距：W30m(3)前后视距差：W1.0m(4)前后视距累积差：W3.0m(5)沉降观测点相对于后视点的咼差容差：W1.0mm(6)水准仪的精度不低于N2级别7、沉降观测成果整理及计算要求原始数据要真实可靠，记录计算要符合施工测量规范要求。依据正确、严谨有序，步步校核、结果有效的原则进行成果整理及计算。四、具体观察程序及步骤1、建立水准控制网根据工程的特点布局、现场的环境条件制订测量施测方案，由建设单位提供是水准控制点，根据本工程的测量方案和布网原则的要求建立水准控制网。要求如下：(1)本工程由五幢单体工程组成。其中1#楼设置11个观测点，2#楼设置31个观测点，5#楼设置7个观测点，6#楼设置7个观测点，,9#...
