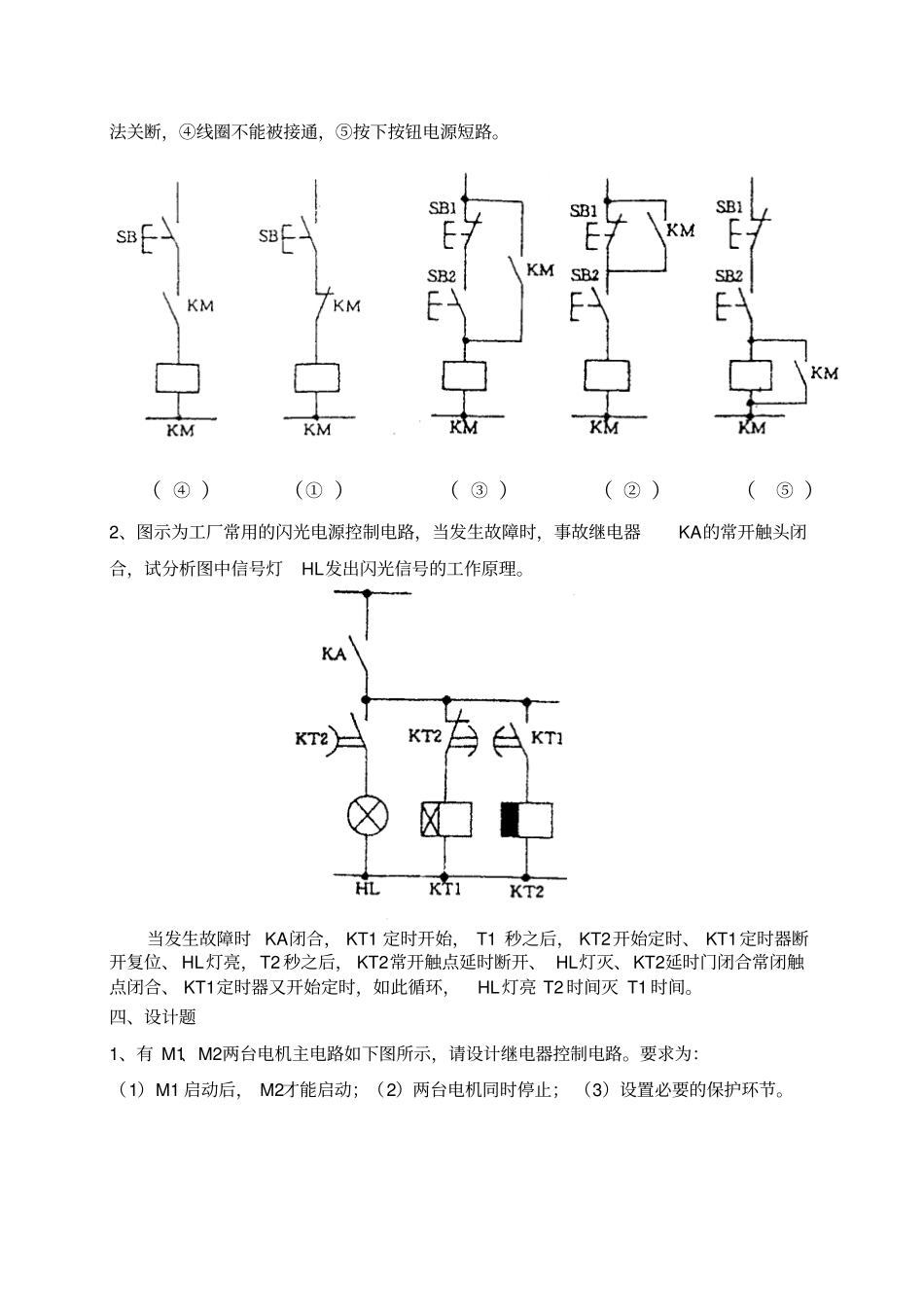

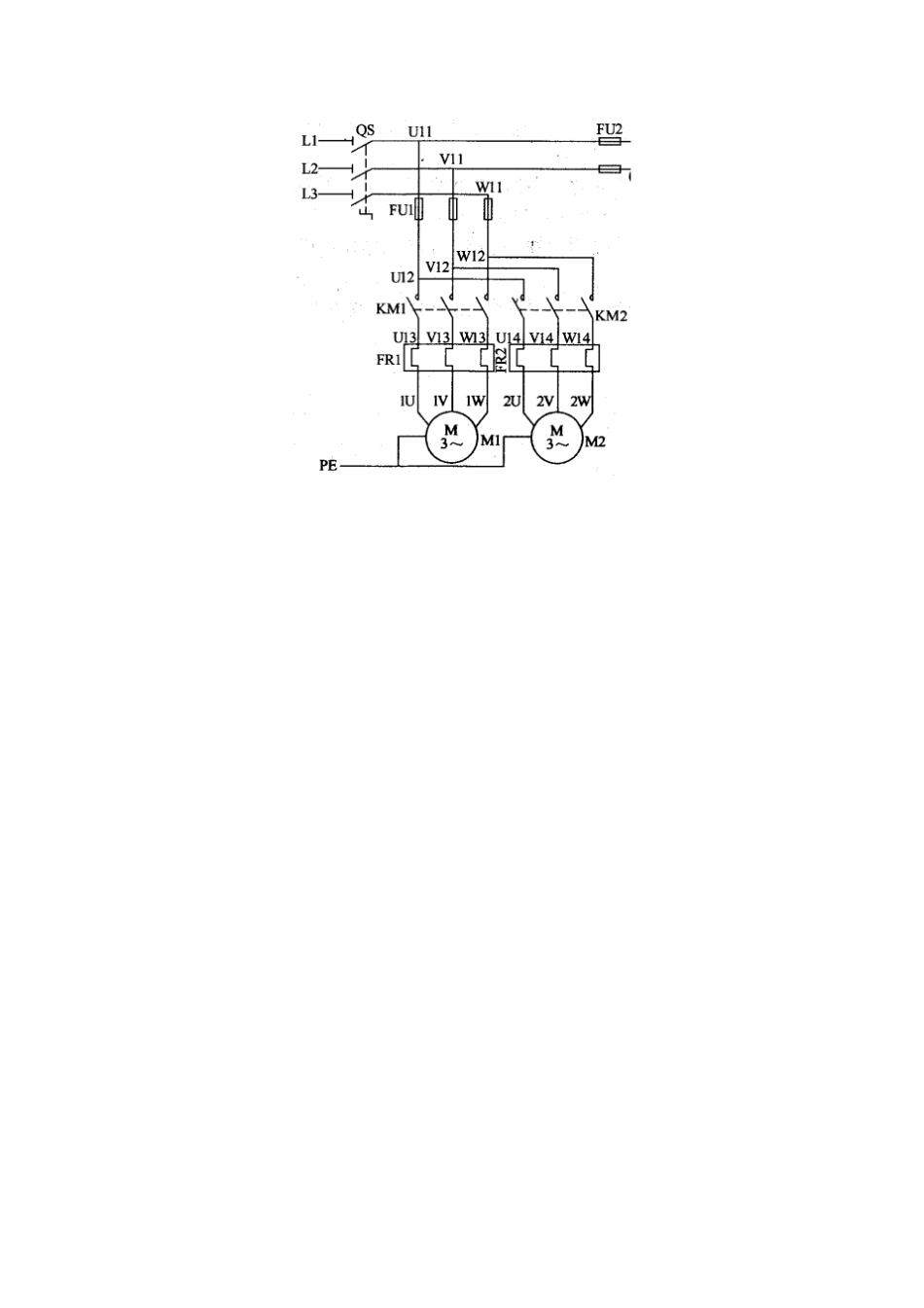

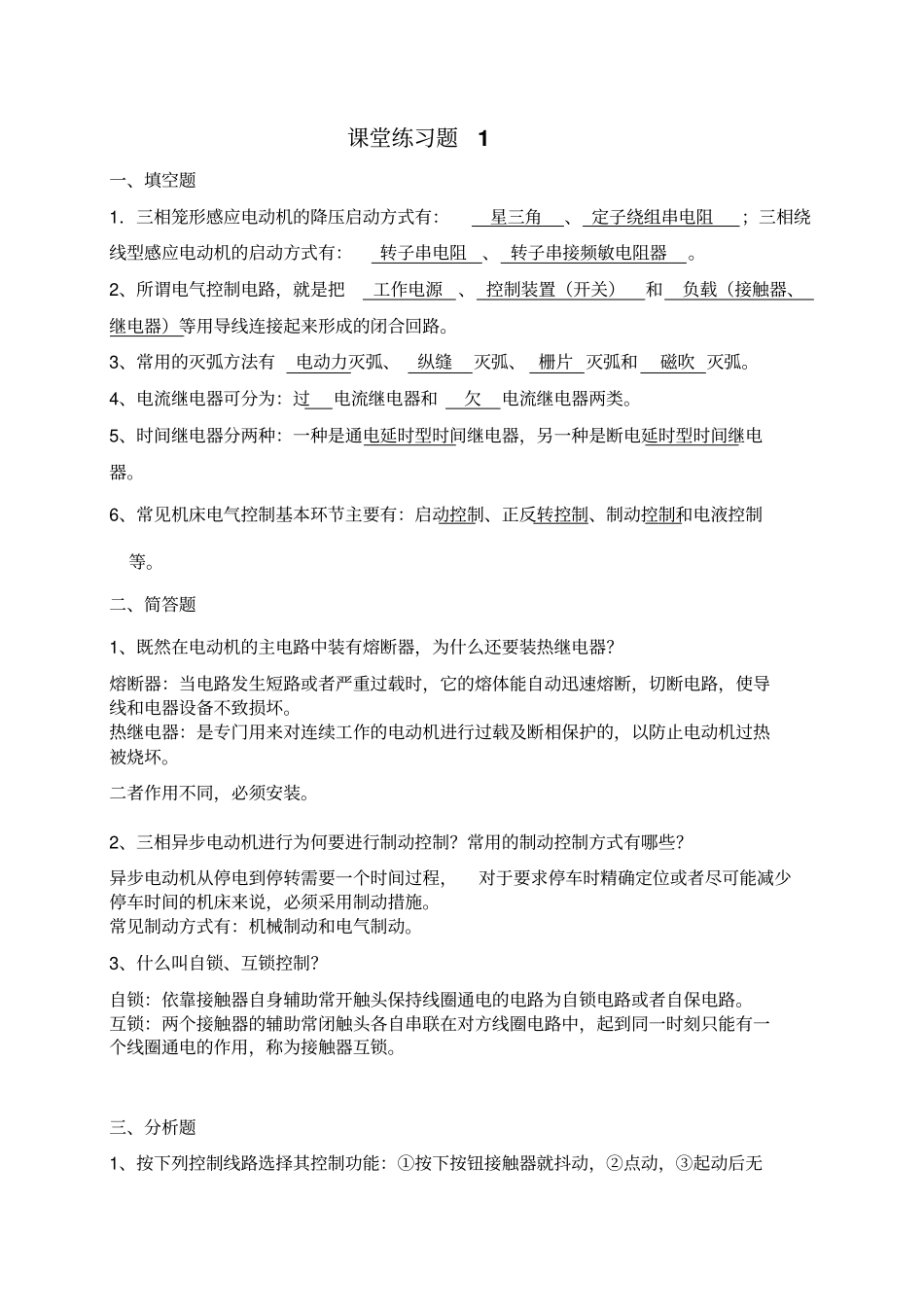

课堂练习题1一、填空题1．三相笼形感应电动机的降压启动方式有：星三角、定子绕组串电阻；三相绕线型感应电动机的启动方式有：转子串电阻、转子串接频敏电阻器。2、所谓电气控制电路，就是把工作电源、控制装置（开关）和负载（接触器、继电器）等用导线连接起来形成的闭合回路。3、常用的灭弧方法有电动力灭弧、纵缝灭弧、栅片灭弧和磁吹灭弧。4、电流继电器可分为：过电流继电器和欠电流继电器两类。5、时间继电器分两种：一种是通电延时型时间继电器，另一种是断电延时型时间继电器。6、常见机床电气控制基本环节主要有：启动控制、正反转控制、制动控制和电液控制等。二、简答题1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器？熔断器：当电路发生短路或者严重过载时，它的熔体能自动迅速熔断，切断电路，使导线和电器设备不致损坏。热继电器：是专门用来对连续工作的电动机进行过载及断相保护的，以防止电动机过热被烧坏。二者作用不同，必须安装。2、三相异步电动机进行为何要进行制动控制？常用的制动控制方式有哪些？异步电动机从停电到停转需要一个时间过程，对于要求停车时精确定位或者尽可能减少停车时间的机床来说，必须采用制动措施。常见制动方式有：机械制动和电气制动。3、什么叫自锁、互锁控制？自锁：依靠接触器自身辅助常开触头保持线圈通电的电路为自锁电路或者自保电路。互锁：两个接触器的辅助常闭触头各自串联在对方线圈电路中，起到同一时刻只能有一个线圈通电的作用，称为接触器互锁。三、分析题1、按下列控制线路选择其控制功能：①按下按钮接触器就抖动，②点动，③起动后无法关断，④线圈不能被接通，⑤按下按钮电源短路。（④）（①）（③）（②）（⑤）2、图示为工厂常用的闪光电源控制电路，当发生故障时，事故继电器KA的常开触头闭合，试分析图中信号灯HL发出闪光信号的工作原理。当发生故障时KA闭合，KT1定时开始，T1秒之后，KT2开始定时、KT1定时器断开复位、HL灯亮，T2秒之后，KT2常开触点延时断开、HL灯灭、KT2延时门闭合常闭触点闭合、KT1定时器又开始定时，如此循环，HL灯亮T2时间灭T1时间。四、设计题1、有M1、M2两台电机主电路如下图所示，请设计继电器控制电路。要求为：（1）M1启动后，M2才能启动；（2）两台电机同时停止；（3）设置必要的保护环节。课堂练习2一、填空题1.PLC的全称为可编程序控制器，其工作方式为循环扫描，其开关量输出方式有继电器、晶体管和晶闸管输出三种形式。2.PLC内部辅助继电器M可分为：一般用、保持用和特殊用辅助继电器。3、“240FXMR”中40、M、R的含义分别为输入输出总点数、基本单元、继电器输出。4.三菱FX2系列小型PLC内部输入继电器X的点数是采用八进制编码的。5.LD：取指令，用于常开触点与左母线连接或作为单元块的开始指令。二、简答题1.plc的开关量输出有几种形式？各有什么特点？PLC的开关量输出有三种形式：继电器输出：交直流两用光电晶体管输出：用于直流光电晶闸管输出：专用于交流2.PLC是如何实现内外部电路的电气隔离的？在PLC的输入端，通过光电耦合器件来把输入电路和内部电路隔离开来。在PLC的输出端，通过继电器、光电晶体管、光电晶闸管来把输出电路和内部电路隔离开来。三、按程序语句画梯形图。（1）（2）四、按梯形图写出程序语句。（1）（2）五、有两台三相异步电动机M1和M2，要求：1）M1启动后，M2才能启动；2）M1停止后，M2延时30秒后才能停止；3）M2能点动调整。试作出PLC输入输出分配接线图，并编写梯形图控制程序。课堂练习3一、填空题1、状态继电器S是在编制步进顺序控制时使用的编程元素，其触点使用次数不限。2、MPS指令的功能为进栈指令，MRD指令的功能为读栈指令。3、SET、RST指令为强制置位和复位指令，两个指令同时接通时，复位指令优先有效。4、STL指令为步进指令，其含义是取状态继电器常开触点与左母线相连，RET指令表明步进指令功能结束，LD点返回到原来的左母线。二、按梯形图写出程序语句三、按程序语句画梯形图（1）0LDX00011ORB1MPS12ANB2LDX00113OUTY0013ORX00214MPP4ANB15ANDX0075OUTY00016OUTY0026MRD17LDX0107LDIX00318ORIX0118ANDX00419ANB...
