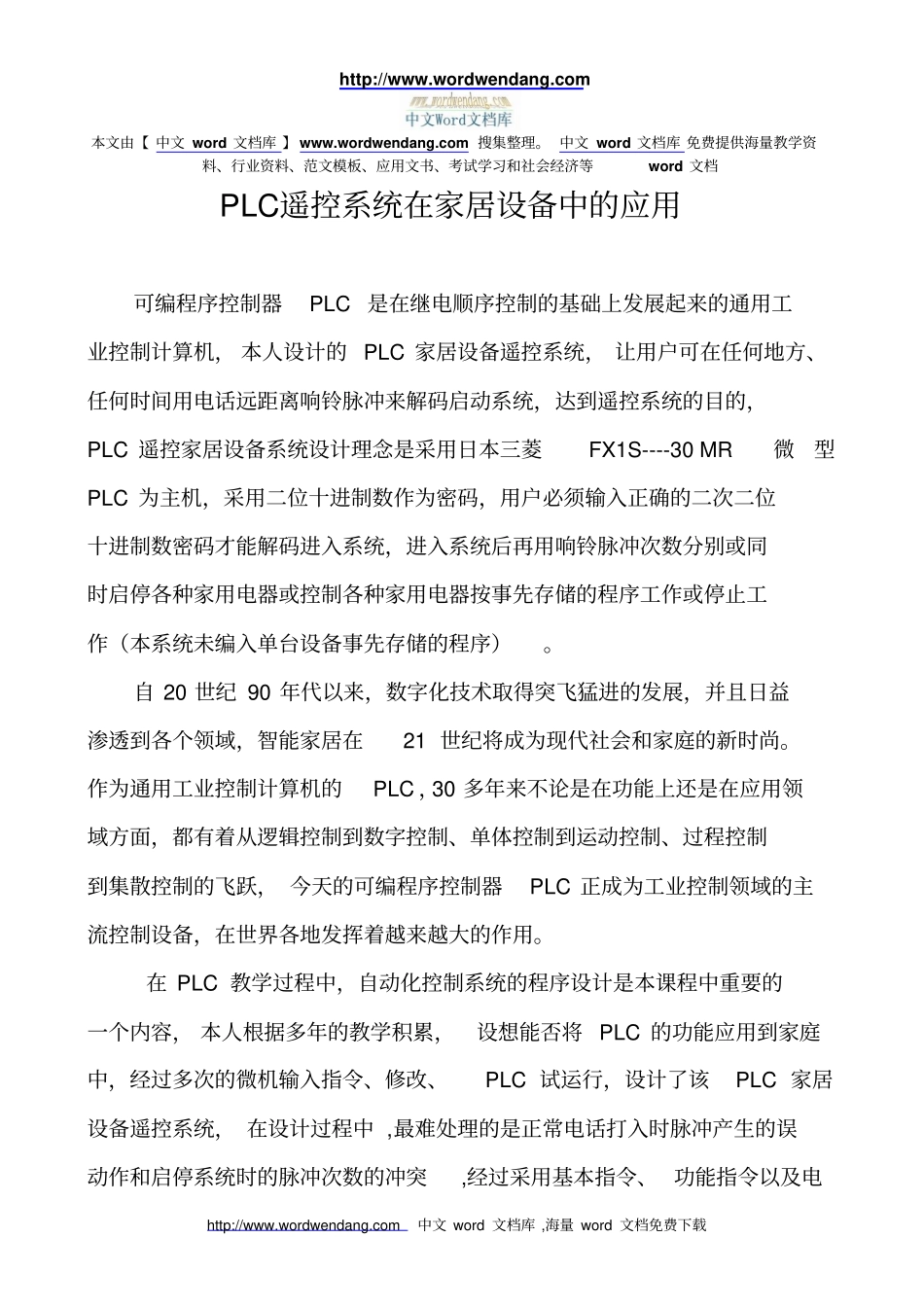

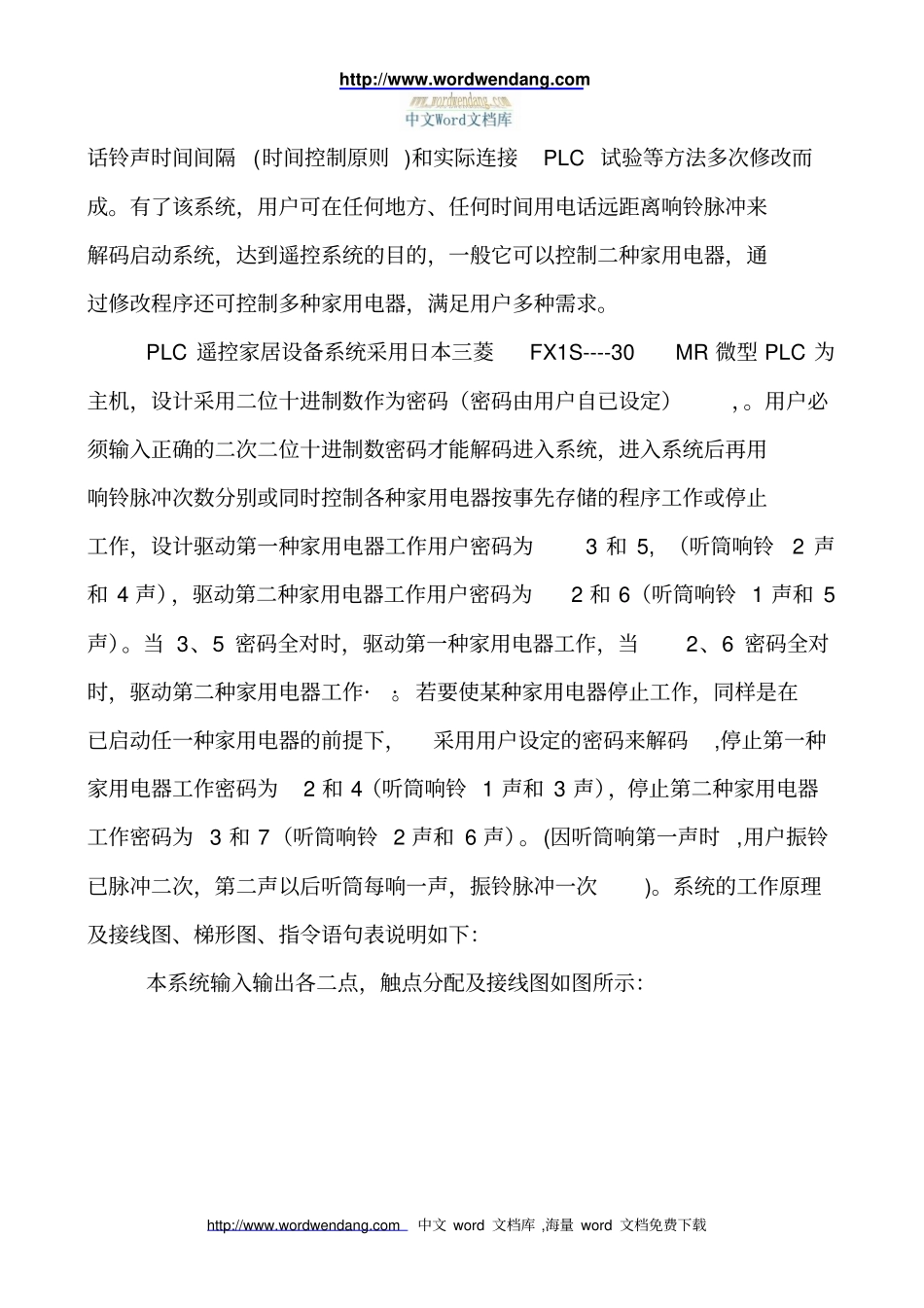

http://www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载本文由【中文word文档库】www.wordwendang.com搜集整理。中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档PLC遥控系统在家居设备中的应用可编程序控制器PLC是在继电顺序控制的基础上发展起来的通用工业控制计算机，本人设计的PLC家居设备遥控系统，让用户可在任何地方、任何时间用电话远距离响铃脉冲来解码启动系统，达到遥控系统的目的，PLC遥控家居设备系统设计理念是采用日本三菱FX1S----30MR微型PLC为主机，采用二位十进制数作为密码，用户必须输入正确的二次二位十进制数密码才能解码进入系统，进入系统后再用响铃脉冲次数分别或同时启停各种家用电器或控制各种家用电器按事先存储的程序工作或停止工作（本系统未编入单台设备事先存储的程序）。自20世纪90年代以来，数字化技术取得突飞猛进的发展，并且日益渗透到各个领域，智能家居在21世纪将成为现代社会和家庭的新时尚。作为通用工业控制计算机的PLC，30多年来不论是在功能上还是在应用领域方面，都有着从逻辑控制到数字控制、单体控制到运动控制、过程控制到集散控制的飞跃，今天的可编程序控制器PLC正成为工业控制领域的主流控制设备，在世界各地发挥着越来越大的作用。在PLC教学过程中，自动化控制系统的程序设计是本课程中重要的一个内容，本人根据多年的教学积累，设想能否将PLC的功能应用到家庭中，经过多次的微机输入指令、修改、PLC试运行，设计了该PLC家居设备遥控系统，在设计过程中,最难处理的是正常电话打入时脉冲产生的误动作和启停系统时的脉冲次数的冲突,经过采用基本指令、功能指令以及电http://www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载话铃声时间间隔(时间控制原则)和实际连接PLC试验等方法多次修改而成。有了该系统，用户可在任何地方、任何时间用电话远距离响铃脉冲来解码启动系统，达到遥控系统的目的，一般它可以控制二种家用电器，通过修改程序还可控制多种家用电器，满足用户多种需求。PLC遥控家居设备系统采用日本三菱FX1S----30MR微型PLC为主机，设计采用二位十进制数作为密码（密码由用户自已设定），。用户必须输入正确的二次二位十进制数密码才能解码进入系统，进入系统后再用响铃脉冲次数分别或同时控制各种家用电器按事先存储的程序工作或停止工作，设计驱动第一种家用电器工作用户密码为3和5,（听筒响铃2声和4声），驱动第二种家用电器工作用户密码为2和6（听筒响铃1声和5声）。当3、5密码全对时，驱动第一种家用电器工作，当2、6密码全对时，驱动第二种家用电器工作··。若要使某种家用电器停止工作，同样是在已启动任一种家用电器的前提下，采用用户设定的密码来解码,停止第一种家用电器工作密码为2和4（听筒响铃1声和3声），停止第二种家用电器工作密码为3和7（听筒响铃2声和6声）。(因听筒响第一声时,用户振铃已脉冲二次，第二声以后听筒每响一声，振铃脉冲一次)。系统的工作原理及接线图、梯形图、指令语句表说明如下：本系统输入输出各二点，触点分配及接线图如图所示：http://www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载PLC家居设备遥控系统触点分配：输入信号输出信号名称输入点编号名称输出点编号与振铃并联的小型继电器常开触点X000第一种家用电器Y001复位按钮X001第二种家用电器Y002PLC家居设备遥控系统接线图：图中小型继电器常开触点接X0继电器线圈并与电话振铃并联得电。工作原理：用户可在任何地方、任何时间用电话或手机远距离拨通家里电话，当家里响铃信号来时（用户用听筒听次数），若次数与密码不符或只与密码一位数相符，80秒后清零，重新等待。用户输入第一个密码挂机后（挂机距COMCOMX000Y000X001Y001X002Y002X003Y003X004Y004X005Y005X006Y006X007Y007X010Y010http://www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载第二次重拨约3.5秒），输入第二个密码再挂机，每解码一个数字均延迟3.1秒接通...
