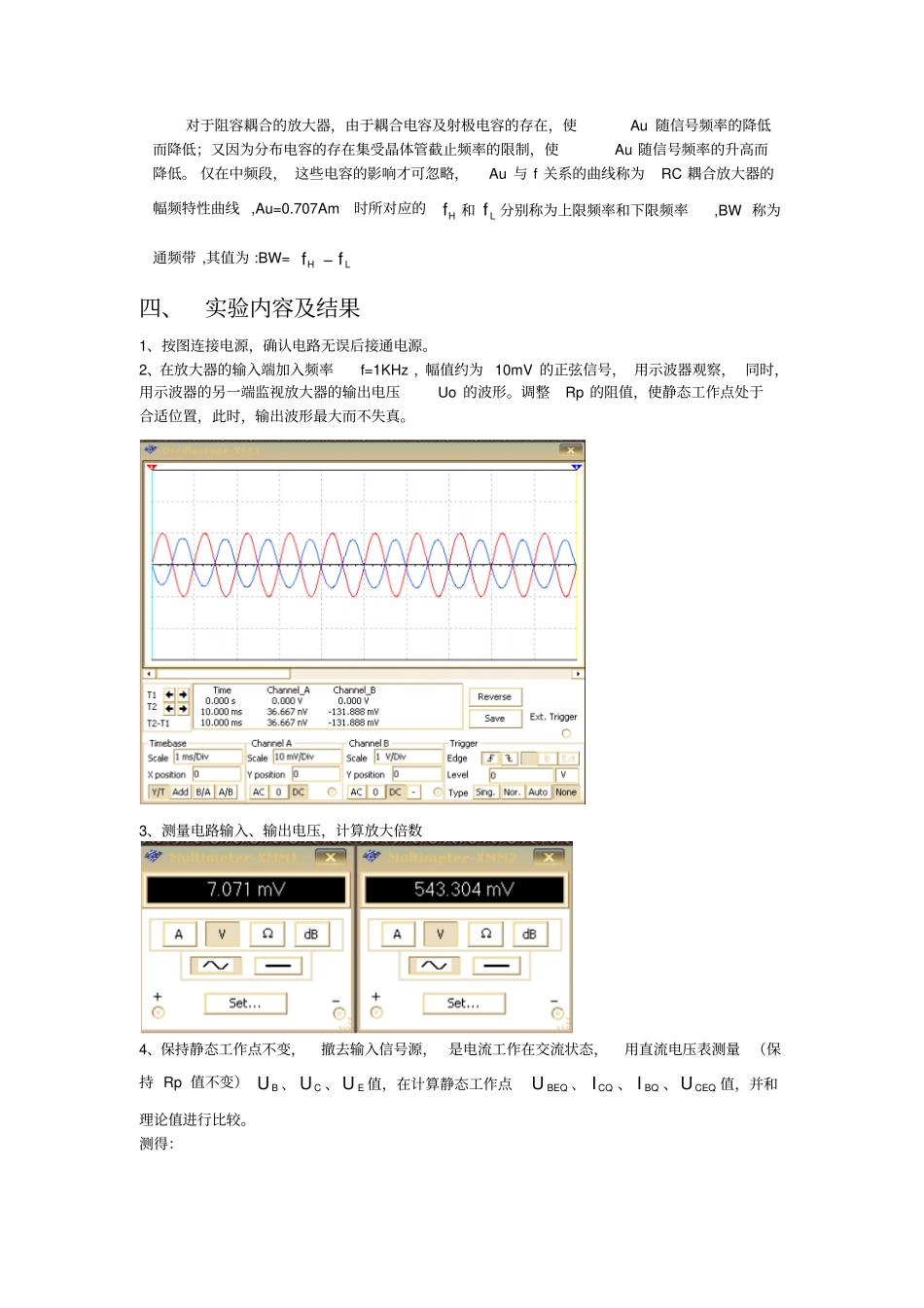

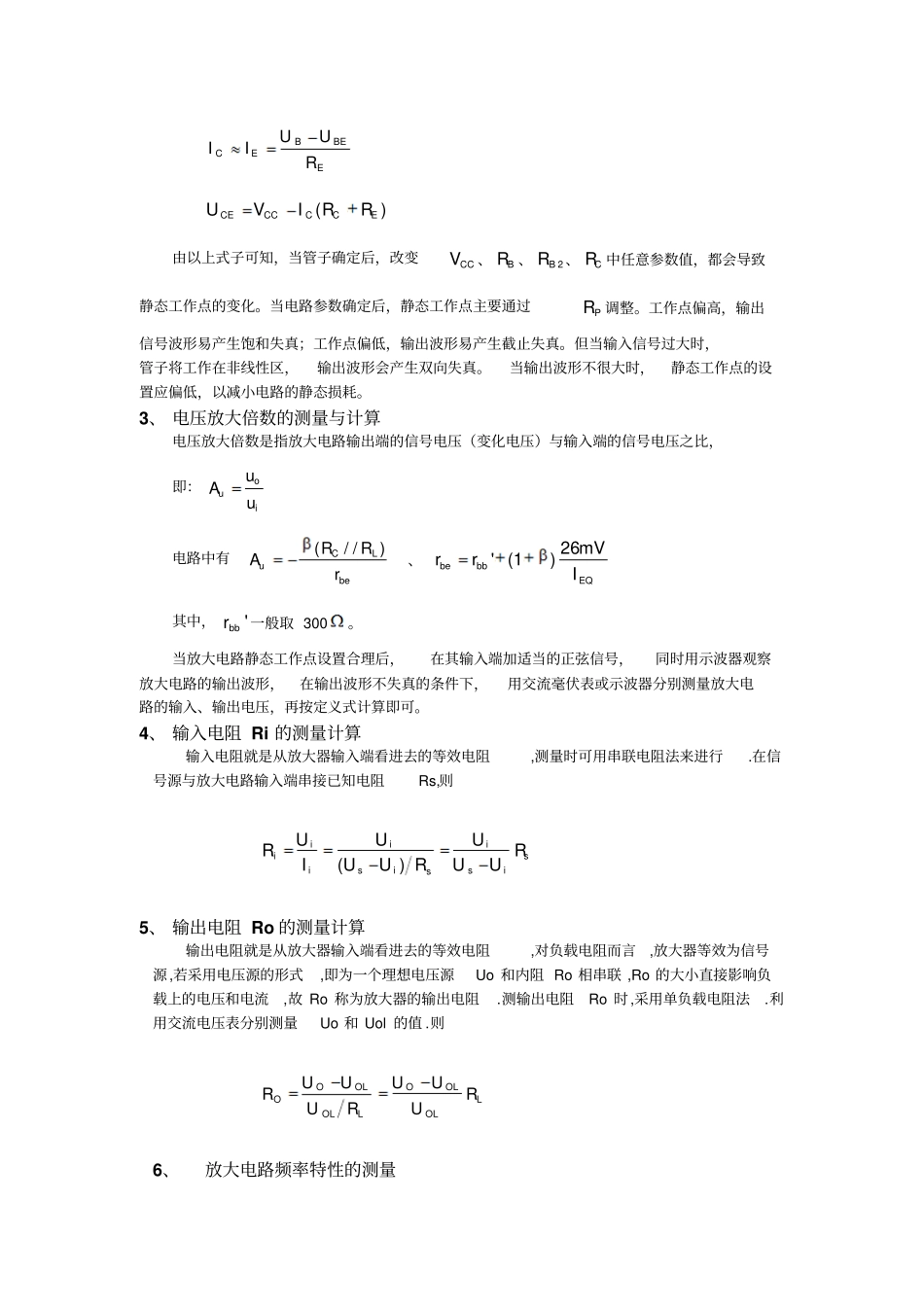

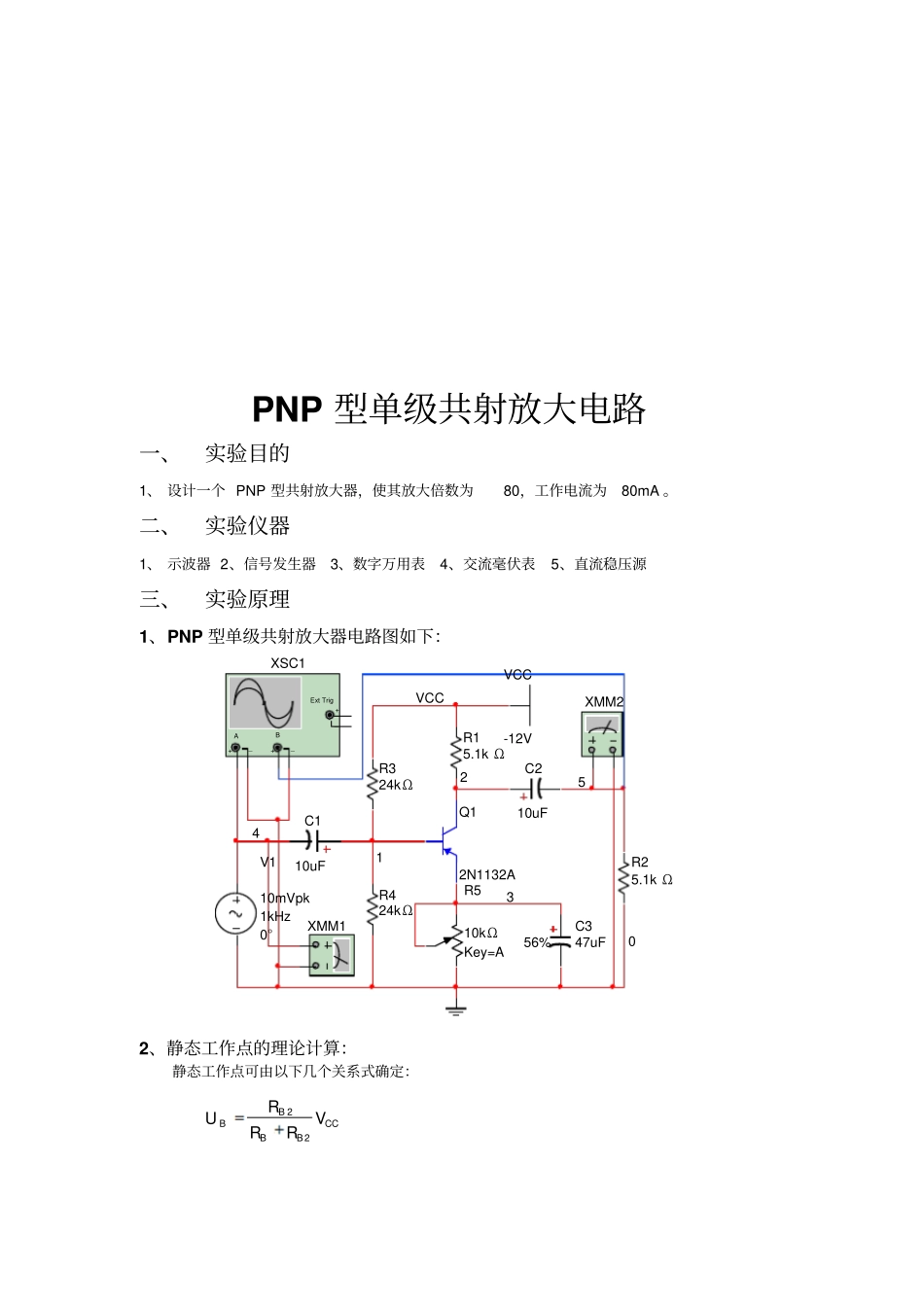

PNP型单级共射放大电路一、实验目的1、设计一个PNP型共射放大器，使其放大倍数为80，工作电流为80mA。二、实验仪器1、示波器2、信号发生器3、数字万用表4、交流毫伏表5、直流稳压源三、实验原理1、PNP型单级共射放大器电路图如下：Q12N1132AVCC-12VC110uFC210uFC347uFR15.1kΩR25.1kΩR324kΩR424kΩR510kΩKey=A56%V110mVpk1kHz0°1VCC32XSC1ABExtTrig++__+_XMM1XMM24502、静态工作点的理论计算：静态工作点可由以下几个关系式确定：22BBCCBBRUVRRBBECEEUUIIR()CECCCCEUVIRR由以上式子可知，当管子确定后，改变CCV、BR、2BR、CR中任意参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过PR调整。工作点偏高，输出信号波形易产生饱和失真；工作点偏低，输出波形易产生截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的静态损耗。3、电压放大倍数的测量与计算电压放大倍数是指放大电路输出端的信号电压（变化电压）与输入端的信号电压之比，即：ouiuAu电路中有(//)CLubeRRAr、26'(1)bebbEQmVrrI其中，'bbr一般取300。当放大电路静态工作点设置合理后，在其输入端加适当的正弦信号，同时用示波器观察放大电路的输出波形，在输出波形不失真的条件下，用交流毫伏表或示波器分别测量放大电路的输入、输出电压，再按定义式计算即可。4、输入电阻Ri的测量计算输入电阻就是从放大器输入端看进去的等效电阻,测量时可用串联电阻法来进行.在信号源与放大电路输入端串接已知电阻Rs,则()iiiisisisisUUURRIUURUU5、输出电阻Ro的测量计算输出电阻就是从放大器输入端看进去的等效电阻,对负载电阻而言,放大器等效为信号源,若采用电压源的形式,即为一个理想电压源Uo和内阻Ro相串联,Ro的大小直接影响负载上的电压和电流,故Ro称为放大器的输出电阻.测输出电阻Ro时,采用单负载电阻法.利用交流电压表分别测量Uo和Uol的值.则OOLOOLOLOLLOLUUUURRURU6、放大电路频率特性的测量对于阻容耦合的放大器，由于耦合电容及射极电容的存在，使Au随信号频率的降低而降低；又因为分布电容的存在集受晶体管截止频率的限制，使Au随信号频率的升高而降低。仅在中频段，这些电容的影响才可忽略，Au与f关系的曲线称为RC耦合放大器的幅频特性曲线,Au=0.707Am时所对应的Hf和Lf分别称为上限频率和下限频率,BW称为通频带,其值为:BW=HLff四、实验内容及结果1、按图连接电源，确认电路无误后接通电源。2、在放大器的输入端加入频率f=1KHz，幅值约为10mV的正弦信号，用示波器观察，同时，用示波器的另一端监视放大器的输出电压Uo的波形。调整Rp的阻值，使静态工作点处于合适位置，此时，输出波形最大而不失真。3、测量电路输入、输出电压，计算放大倍数4、保持静态工作点不变，撤去输入信号源，是电流工作在交流状态，用直流电压表测量（保持Rp值不变）BU、CU、EU值，在计算静态工作点BEQU、CQI、BQI、CEQU值，并和理论值进行比较。测得：5、再放大电路输入端接一个5.1K电阻，测量电路输入电阻。Q12N1132AVCC-12VC110uFC210uFC347uFR15.1kΩR25.1kΩR324kΩR424kΩR510kΩKey=A50%V110mVpk1kHz0°XSC1ABExtTrig++__+_XMM1321VCCR65.1kΩ7XMM35066、在电路的输出端接入负载电阻5.1K，测量电路输出电阻。Q12N1132AVCC-12VC110uFC210uFC347uFR15.1kΩR25.1kΩR324kΩR424kΩR510kΩKey=A50%V110mVpk1kHz0°XSC1ABExtTrig++__+_XMM1R65.1kΩ431VCCJ1Key=A72867、保持放大电路输入信号幅值不变，在输出信号不失真的前提下改变输入信号的频率，测出输出电压的大小，找出Lf、Hf，计算出BW值。得到幅频特性曲线如下：
