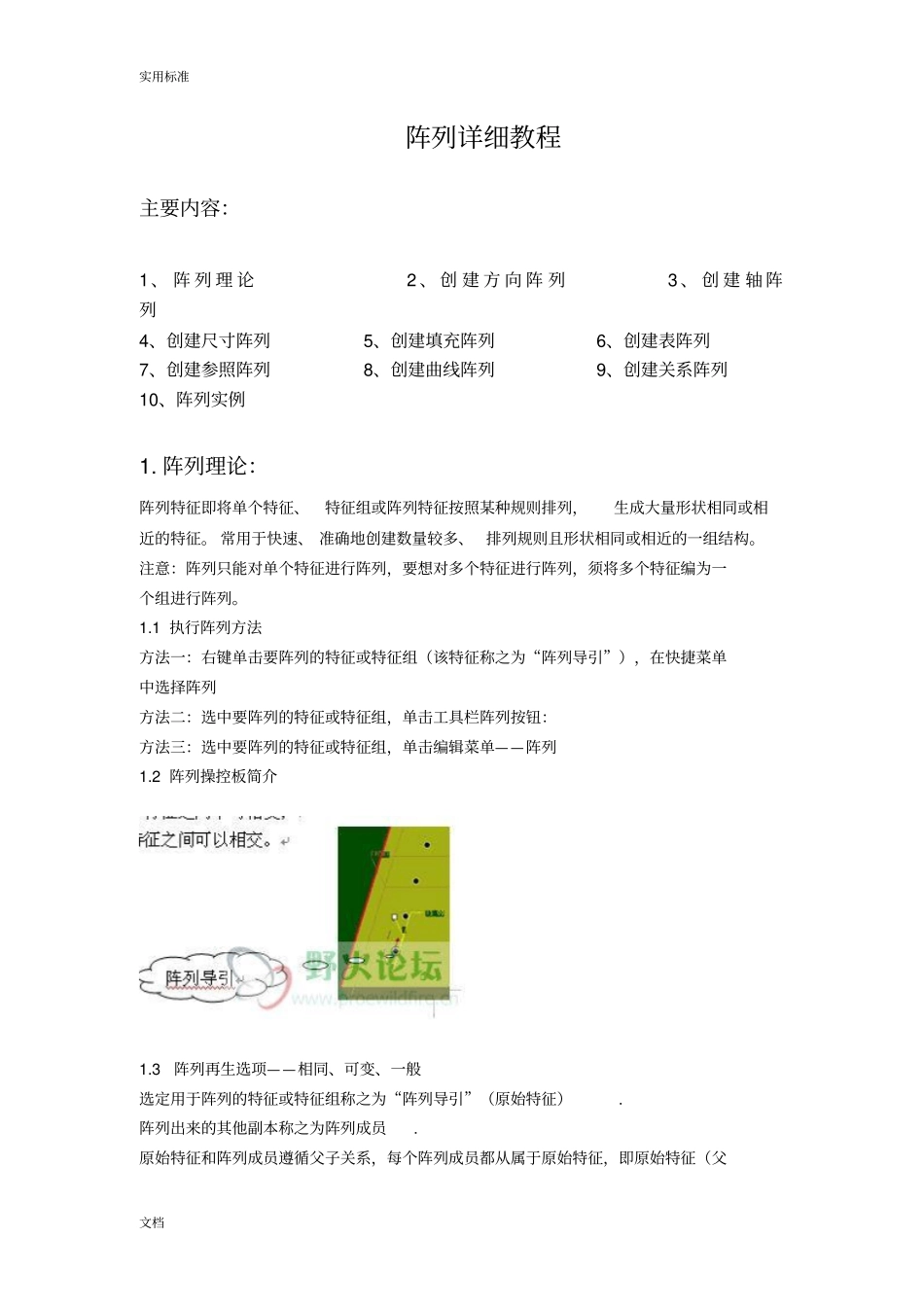

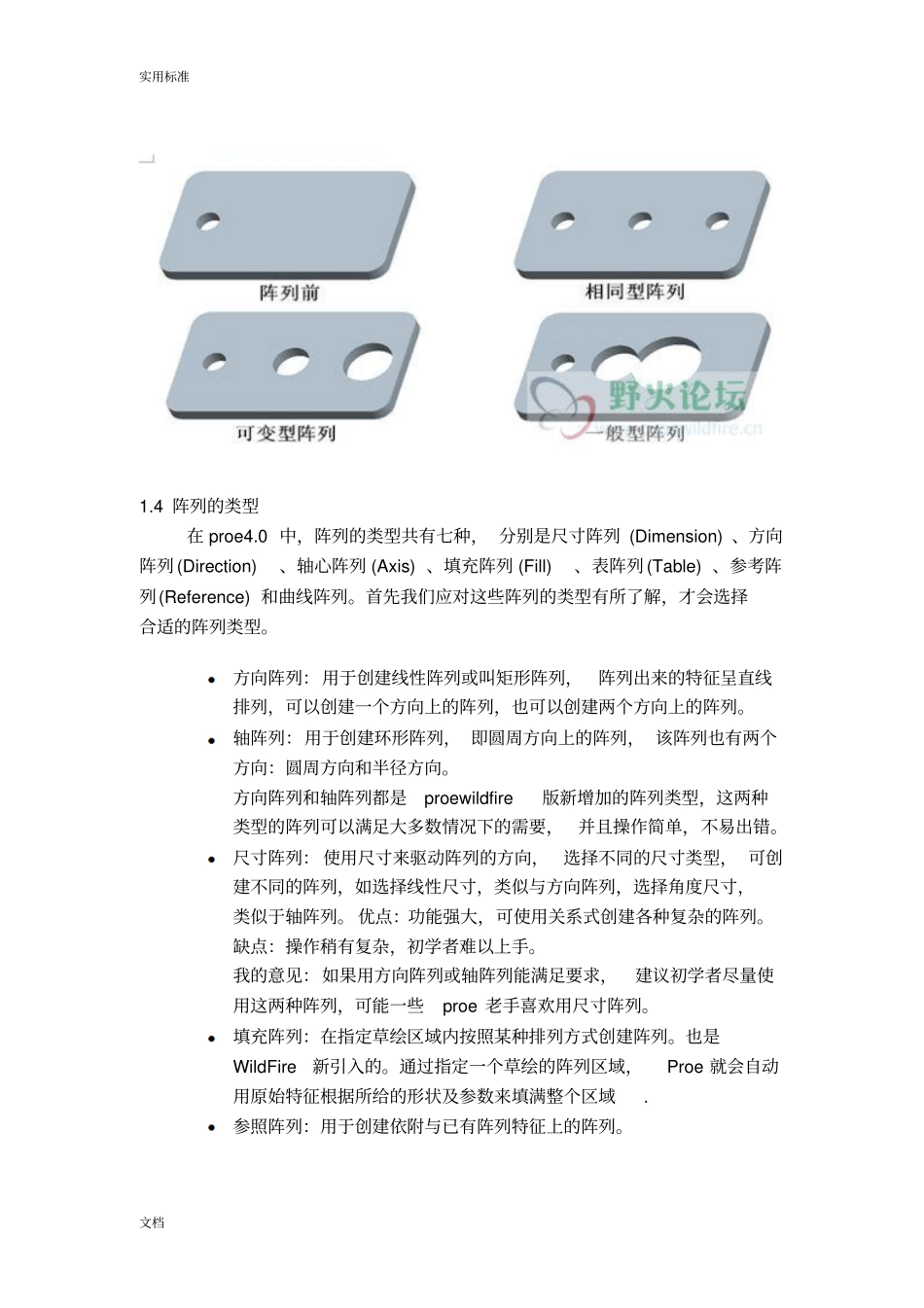

实用标准文档阵列详细教程主要内容：1、阵列理论2、创建方向阵列3、创建轴阵列4、创建尺寸阵列5、创建填充阵列6、创建表阵列7、创建参照阵列8、创建曲线阵列9、创建关系阵列10、阵列实例1.阵列理论：阵列特征即将单个特征、特征组或阵列特征按照某种规则排列，生成大量形状相同或相近的特征。常用于快速、准确地创建数量较多、排列规则且形状相同或相近的一组结构。注意：阵列只能对单个特征进行阵列，要想对多个特征进行阵列，须将多个特征编为一个组进行阵列。1.1执行阵列方法方法一：右键单击要阵列的特征或特征组（该特征称之为“阵列导引”），在快捷菜单中选择阵列方法二：选中要阵列的特征或特征组，单击工具栏阵列按钮：方法三：选中要阵列的特征或特征组，单击编辑菜单——阵列1.2阵列操控板简介1.3阵列再生选项——相同、可变、一般选定用于阵列的特征或特征组称之为“阵列导引”（原始特征）.阵列出来的其他副本称之为阵列成员.原始特征和阵列成员遵循父子关系，每个阵列成员都从属于原始特征，即原始特征（父实用标准文档特征）发生变化时，阵列成员（子特征）相应也发生变化。在预览时，阵列导引的预览边界始终比其他阵列成员粗许多。如下图。相同：子、父特征的尺寸大小、参照必须完全相同，各特征之间不可相交；可变：子、父特征的尺寸大小、参照可以不同，但各个特征之间不可相交；一般：子、父特征的尺寸大小、参照可以不同，各个特征之间可以相交。如图所示实用标准文档1.4阵列的类型在proe4.0中，阵列的类型共有七种，分别是尺寸阵列(Dimension)、方向阵列(Direction)、轴心阵列(Axis)、填充阵列(Fill)、表阵列(Table)、参考阵列(Reference)和曲线阵列。首先我们应对这些阵列的类型有所了解，才会选择合适的阵列类型。方向阵列：用于创建线性阵列或叫矩形阵列，阵列出来的特征呈直线排列，可以创建一个方向上的阵列，也可以创建两个方向上的阵列。轴阵列：用于创建环形阵列，即圆周方向上的阵列，该阵列也有两个方向：圆周方向和半径方向。方向阵列和轴阵列都是proewildfire版新增加的阵列类型，这两种类型的阵列可以满足大多数情况下的需要，并且操作简单，不易出错。尺寸阵列：使用尺寸来驱动阵列的方向，选择不同的尺寸类型，可创建不同的阵列，如选择线性尺寸，类似与方向阵列，选择角度尺寸，类似于轴阵列。优点：功能强大，可使用关系式创建各种复杂的阵列。缺点：操作稍有复杂，初学者难以上手。我的意见：如果用方向阵列或轴阵列能满足要求，建议初学者尽量使用这两种阵列，可能一些proe老手喜欢用尺寸阵列。填充阵列：在指定草绘区域内按照某种排列方式创建阵列。也是WildFire新引入的。通过指定一个草绘的阵列区域，Proe就会自动用原始特征根据所给的形状及参数来填满整个区域.参照阵列：用于创建依附与已有阵列特征上的阵列。实用标准文档表阵列：通过选取一定数量的驱动尺寸，从而形成一个阵列表，由表格里的尺寸去驱动阵列里每个成员的尺寸。优点：尺寸更加灵活，适用于创建不规则形状的阵列；缺点：效率低。曲线阵列：可将原始特征沿某条曲线进行阵列。该类型为WildFire3.0以后新增加的阵列类型。所有类型的阵列都可以附加可变化的尺寸。1.5其他在创建好的阵列特征上单击鼠标右键，弹出下图所示快捷菜单删除：删除原始特征和所有阵列实例删除阵列：删除所有阵列实例，保留原始特征要修改已经阵列好的特征，只能在原始特征上修改。2、创建方向阵列可用于创建线性阵列，方向阵列要求选择一些参照来确定阵列的方向，如果选取了平面或平曲面，阵列将垂直与参照延伸；如果选取的是线性曲线、边或轴，阵列将沿着参照延伸，也可以将阵列延伸方向反向180度。也可选择坐标系作为方向参照实用标准文档2.1创建一个方向的方向阵列1)打开配套文件：dir_pattern_1st.prt2)右键单击“拉伸2”，选择“阵列”，启动阵列工具3)在操控板中，将阵列类型改为“方向”4)选择长方体左边实体边（右图红色部分）作为第一方向的方向参照（亦可选择其他参照）5）在操控板中输入第一个方向的成员数：4，如阵列方向不是预期效果可单击反向按钮，输入第一个方向阵列成员的间距：...
